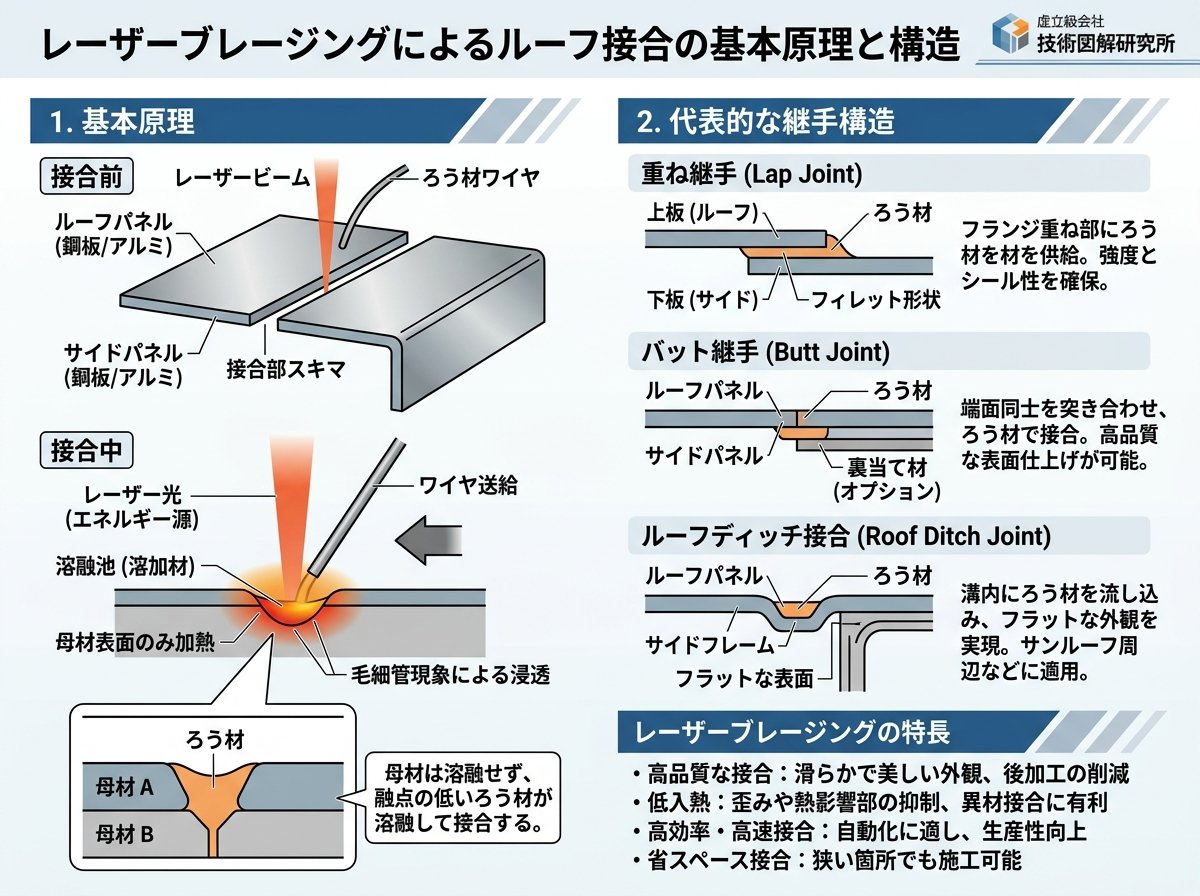

レーザーブレージングのルーフ接合の基本原理と構造

レーザーブレージングは、「ろう接（ブレージング）」の一種に分類される接合技術です。最大の特徴は、母材である鋼板そのものを溶融させないという点にあります。従来のスポット溶接やTIG溶接が母材を直接溶かして接合するのとは、根本的にアプローチが異なります。

具体的には、ルーフパネルとボディサイドパネルの接合部に銅合金ワイヤ（φ1.6mm程度）を連続的に送給しながら、上方からレーザービームを照射してワイヤのみを溶融させます。溶けた銅合金は毛細管現象により継手の隙間へ流れ込み、凝固することで鋼板同士を接合します。母材は300℃前後の熱にさらされますが、融点（約1500℃）には到底達しないため、鋼板本体が溶けて変形するリスクを大幅に抑えられます。

つまり「溶接しながら溶かさない」が原則です。

使用されるろう材（フィラー）は、接合する母材の種類によって変わります。亜鉛メッキ鋼板同士の接合には銅-シリコン系のワイヤが主に使われ、アルミ材との異種金属接合には亜鉛-シリコン系ワイヤが選ばれることもあります。日本溶接工学会の技術資料によると、ホンダエンジニアリングでは軽自動車向けに独自成分調整を施したφ1.6銅合金ワイヤを採用し、量産ラインの高速化（6m/min以上）にも対応させています。

継手形状として「フレア継手」が多く採用されます。ルーフパネルの端部をR状に丸めてサイドパネルと噛み合わせる構造で、接合後のビード面は自然な凹メニスカス形状（くぼみ形）になります。この形状は疲労強度の観点でも有利で、応力集中が起きにくい設計です。これは使えそうです。

参考リンク（レーザーブレージングの基本原理と自動車適用について詳細な解説）。
キーエンス「溶接革命」｜レーザーブレージングの原理と自動車への適用

スポット溶接との比較：継手強度・速度・後処理の違い

金属加工の現場でレーザーブレージングを評価するとき、最も重要な比較対象はスポット溶接です。JFEスチールの技術資料が示す数値は明確で、継手強度はスポット溶接の約2倍、接合速度は2m/min以上（スポット溶接は約1m/min）です。

継手強度の差を実感でいうと、スポット溶接が「ホチキスで留める」イメージなら、レーザーブレージングは「テープで面全体を貼り合わせる」感覚に近いです。スポット溶接は点と点を結ぶ不連続な接合であるのに対し、レーザーブレージングはビードが線状に連続するため、力の伝達効率が格段に高くなります。強度が連続している。それがポイントです。

後処理の差も現場コストに直結します。スポット溶接でルーフを接合した場合、接合部の段差と溶接痕を隠すために樹脂製のルーフモール取付が必須でした。モール自体の部品コスト、取付作業の工数、そしてモール下に水が溜まって発生しうる腐食リスクまで含めると、見えないコストは相当なものです。

レーザーブレージングはビード面が元から滑らかなため、後処理なしで直接塗装ラインへ投入できます。これはラインの塗装工程に入るまでの工数を大幅に削減するだけでなく、研磨工程や中間検査の省略にも繋がります。塗装後の外観クオリティが直接上がるのも見逃せません。

以下の表で主な比較点を整理します。

比較項目	スポット溶接	レーザーブレージング
継手強度	基準値	約2倍
接合速度	約1m/min	2m/min以上（最大6m/min以上）
熱変形	大きい（ナゲット部集中）	小さい（母材非溶融）
後処理	モール取付、研磨が必要	ほぼ不要、そのまま塗装可
外観品質	凹凸・段差あり	滑らかで継ぎ目が見えない
部品点数	モール部品が必要	モール不要で軽量化に貢献

参考リンク（JFEスチールによるレーザーブレージングの強度・速度データ）。
JFEスチール｜レーザブレージング技術（継手強度・接合速度データ掲載）

レーザーブレージングのルーフ接合：国内外の採用事例

欧州メーカーがレーザーブレージングをいち早く量産採用したのは1990年代半ばに遡ります。特にアウディとVWグループは2001年のアウディA3テールゲートへの導入以降、積極的に展開してきました。現在もVWゴルフ8、VWポロ、VWアルテオン、プジョー208、ルノー・ルーテシアなど欧州主要モデルのルーフに当技術が採用されています。これらの車種でルーフモールが見当たらないのは、すべてレーザーブレージングが理由です。意外ですね。

日本国内では採用ペースが遅れていましたが、近年は加速しています。ホンダは軽自動車のN-BOXにレーザーブレーズ接合を採用し、ホンダエンジニアリングが独自の2ビーム化技術を開発することで、量産タクトを満足する6m/min以上の高速化を達成しました（日本溶接工学会誌掲載事例）。さらに、日産は「アリア」のルーフとサイドパネル接合に国内初の大型適用を行い、栃木工場でロボット自動化ラインとして稼働させています。

ホンダのシビックもルーフサイドにレーザーブレーズ技術を採用しており、モールのないクリーンなルーフラインを実現しています。

国内採用が欧州より遅れた背景には、生産設備の初期投資コストと、パネル成形精度への要求水準の高さがあります。レーザーブレージングでは溶接面ではなく接触面の精度が品質を左右するため、ルーフパネルとサイドパネルのプレス精度が0.01mm単位で管理される必要があります。日産アリアの開発では、ビジョンカメラシステムを使ったパネル位置合わせと、プレス工程との緊密な連携で品質を確保したと報告されています。これが採用への高い壁でもありました。

参考リンク（日産アリアへのレーザーブレージング初採用と現場の取り組み）。
日産グローバル｜Passionate Challengers「レーザーブレージング」

レーザーブレージングのルーフ接合で求められる設備・管理ポイント

レーザーブレージングを実際に現場へ導入する際、見落としがちな管理要素がいくつかあります。ここを押さえないと、品質不良の原因が特定しにくくなります。

まずレーザーヘッドとワイヤ送給の同期精度です。ワイヤは後退角で供給しながら上方からレーザーを照射しますが、ワイヤの送給速度と移動速度が少しでもずれると、ビードの盛り量が不均一になります。ホンダエンジニアリングの検証では、一般的な4.5m/minでの加工を6m/min以上へ高速化する際、「のど厚不足」と「ビード表面粗さの悪化」が課題になりました。原因は高速化により溶融ワイヤの冷却時間が短くなり、母材への熱ぬれ性が低下したことです。1ビームを2ビームに分割（ビームR＋ビームF）して母材を直接予熱する構成に変えることで、のど厚を約30%改善し基準値をクリアしています。

次にシールドガス管理です。レーザーブレージングでは一般にアルゴンガスがシールドガスとして使用されます。ガス流量が不足すると酸化が進み、ビード表面が荒れたり、ポロシティ（気孔）が発生したりします。特に溶融亜鉛メッキ鋼板を使う場合は、亜鉛の蒸発によるスパッタや波打ちが増えやすいため注意が必要です。これには注意が必要です。

ダイオードレーザーを使う場合、レーザーライン社が開発したトリプルスポットモジュール（メインスポット前にサイドスポットを配置）が有効で、2018年には欧州レーザー技術革新賞（ELI Innovation Award Laser Technology）を受賞するほど現場での効果が認められています。

パネル成形精度の管理も欠かせません。スポット溶接では若干のギャップがあっても電極加圧で吸収できますが、レーザーブレージングでは2枚のパネルをぴったり合わせないとワイヤが継手の奥まで流れ込まず、未充填欠陥の原因になります。接合部のルートギャップは0〜0.5mmの範囲内で管理するのが基本です。ルートギャップ管理が基本です。

🔧 レーザー出力・速度：ワイヤ溶融と母材ぬれ性のバランスを設定値で制御する

🔧 ワイヤ送給速度：接合速度と連動して一定量を供給、チップ先端の消耗管理も重要

🔧 シールドガス流量：アルゴンガスを適正流量で噴射し、ビード酸化・スパッタを抑制する

🔧 パネル成形精度：ルートギャップ0〜0.5mm範囲内、ビジョンカメラや治具で位置出し精度を確保する

🔧 ビード外観の定期確認：コントレーサー（輪郭形状測定機）や目視・触診で表面粗さを管理する

参考リンク（ホンダエンジニアリングによるレーザーブレーズ接合の高速化技術詳細）。
日本溶接工学会｜レーザブレーズ接合の高速化アプローチ（ホンダエンジニアリング）

レーザーブレージングのルーフ接合：現場が見落としやすい独自視点の品質リスク

技術的なスペックが優れていても、実運用で品質が安定しない事例は少なくありません。特にレーザーブレージングは「見た目がきれい」なだけに、内部欠陥が検査をすり抜けやすい側面があります。ここは厳しいところですね。

注意すべき第一の落とし穴は「外観合格＝内部強度OKではない」という点です。ビード表面が滑らかに仕上がっていても、フレア継手の奥部（ルート部）にろう材が充填されていない「未充填欠陥」が潜んでいるケースがあります。この欠陥は断面マクロ観察をしなければ見えません。外観の滑らかさで満足してしまい、断面確認サンプルの抜き取り頻度を落とすと、量産後に問題が表面化するリスクがあります。ビード表面はあくまで参考情報です。

第二に「亜鉛メッキ鋼板特有のスパッタ増加」です。溶融亜鉛メッキ鋼板は亜鉛（融点約420℃）が接合中に蒸発し、微小な飛沫や波打ちビードが生じやすくなります。これが従来の電気亜鉛メッキ鋼板よりも工程管理を難しくします。スパッタが増えれば塗装下地に異物が残り、塗膜外観品質に影響します。高速化するほどこの傾向が強まるため、溶融亜鉛メッキ材を使う場合はプロセス速度を意図的に抑えるか、マルチスポット構成を採用することが現実的な対策です。

第三は「0.01mm単位の歪み管理の現場コスト」です。日産アリアの開発チームが報告したように、レーザーブレージングでは塗膜後の外観に影響する歪みが0.01mm単位で発生します。このレベルの歪みは一般的な測定器では検出が難しく、熟練者が光の当て方を変えながら触診で確認するというアナログ技術との組み合わせが依然として必要です。設備自動化だけで解決できない領域がある。これが現場の現実です。

また、接合後の品質確認を超音波探傷や断面抜き取り試験で行うことが推奨されますが、生産ラインの速度（6m/min以上）に対してインライン全数検査の仕組みが整っているメーカーはまだ限られています。非破壊検査技術との組み合わせが、今後の普及拡大に向けた重要な技術課題の一つです。

品質管理の実務として、現場で日常的に確認できる点を挙げます。
