切削加工において切りくずの形状は加工状態を知る重要な手がかりです。流れ形、せん断形、き裂形、むしれ形の特徴と原因を解説し、切りくずから読み取れる問題点と改善方法を詳しく解説します。あなたの工場では切りくずを有効活用していますか？
電気亜鉛メッキ ユニクロの違いと耐食性、その種類と特徴
電気亜鉛メッキのユニクロ処理について、その耐食性の違いや種類ごとの特徴を解説します。三価クロメートとの関係や、意外な弱点まで知っていますか？
金属加工ガイド
電気亜鉛メッキとユニクロ処理

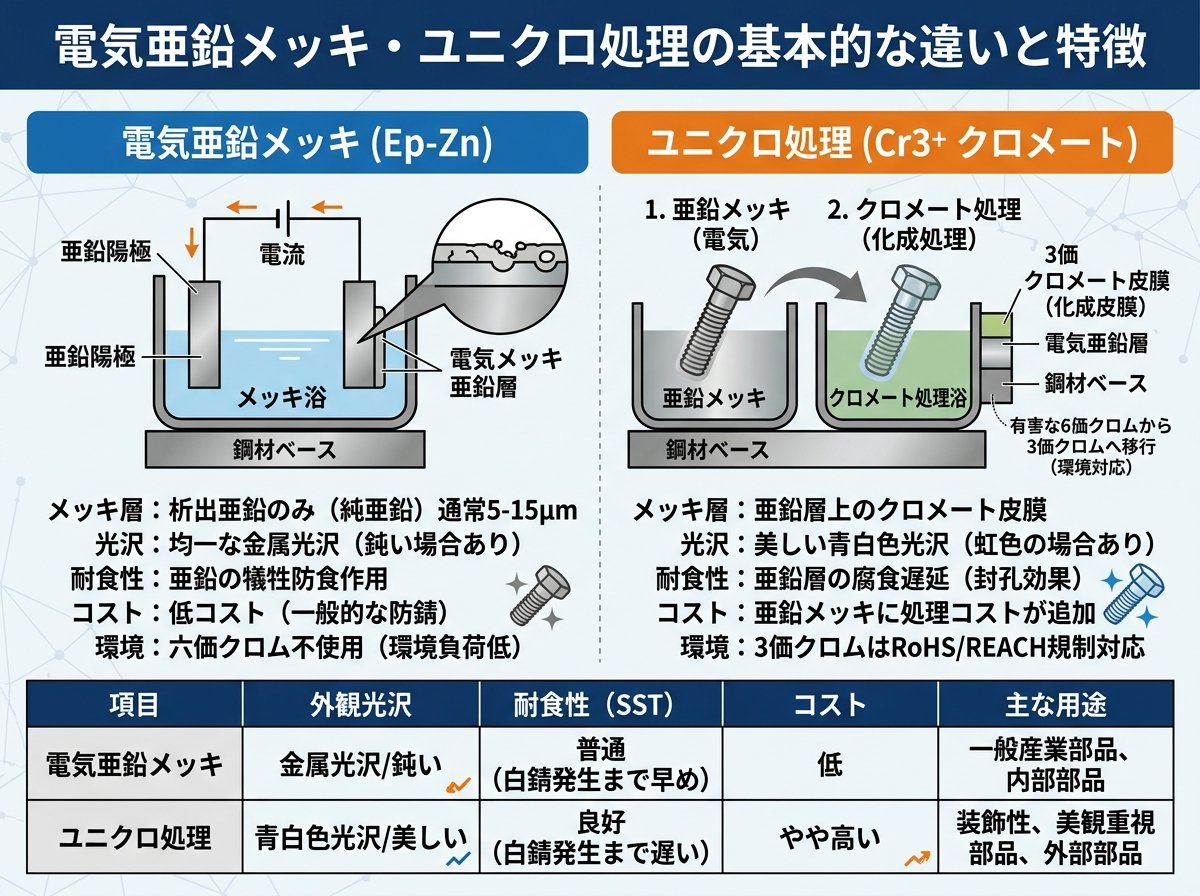

電気亜鉛メッキ ユニクロ処理の基本的な違いと特徴
金属加工の現場で頻繁に耳にする「電気亜鉛メッキ」と「ユニクロ」。これらはしばしば混同されがちですが、厳密には異なる工程を指します 。まず理解すべきは、ユニクロ処理が電気亜鉛メッキという土台の上に行われる表面処理の一種であるという点です 。
具体的には、以下のステップで処理が行われます。
- 素材（鉄鋼など）の表面に、電気化学的な方法で亜鉛の皮膜を形成する（これが「電気亜鉛メッキ」）。
- その亜鉛メッキ皮膜の上に、防錆と外観向上を目的とした「クロメート処理」を施す。
- このクロメート処理の一種で、青みがかった銀白色の光沢ある外観に仕上げるのが「光沢クロメート処理」、通称「ユニクロ」です 。
つまり、「ユニクロ」とは「電気亜鉛メッキ＋光沢クロメート処理」の組み合わせを指す俗称なのです。一方、「亜鉛メッキ」という言葉は、電気亜鉛メッキだけでなく、高温の亜鉛に浸す「溶融亜鉛メッキ」を含むより広い概念であるため、区別が必要です 。「ユニクロ」といえば、基本的には電気亜鉛メッキ後の処理を指すと考えてよいでしょう。
ユニクロ処理の最大の特徴はその美しい外観です 。装飾性が高く評価されており、ボルトやナット、小型の機械部品など、人目に触れる機会の多い製品に広く採用されています。皮膜が薄く均一なため、精密な寸法が要求される部品にも適しています 。

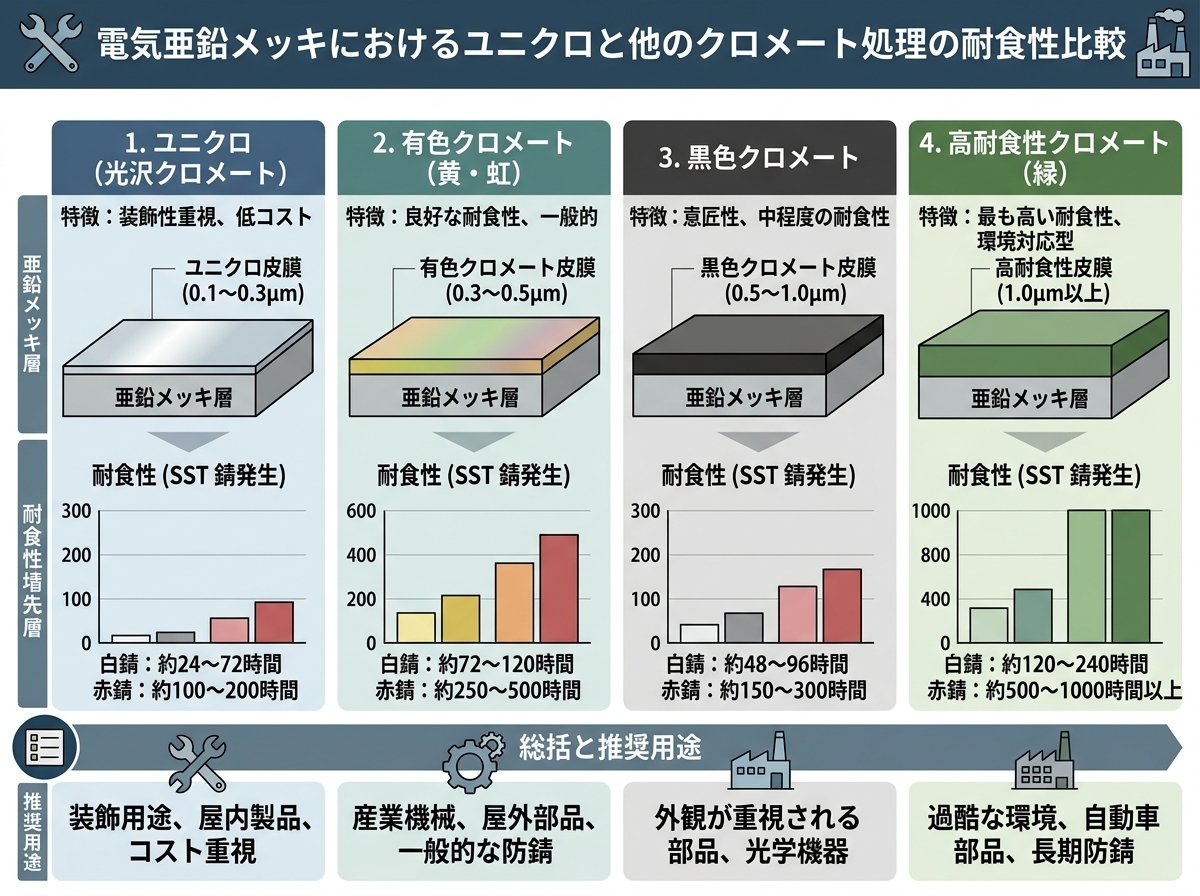

電気亜鉛メッキにおけるユニクロと他のクロメート処理の耐食性比較
ユニクロ処理の目的は、亜鉛メッキの耐食性をさらに向上させることです。亜鉛は鉄の犠牲防食作用によって錆を防ぎますが、亜鉛自体が酸化すると「白錆」と呼ばれる白い粉状の腐食生成物を生じます。クロメート処理は、この白錆の発生を抑制し、製品の寿命を延ばす役割を担っています 。
しかし、クロメート処理にはユニクロ以外にもいくつかの種類があり、それぞれ耐食性のレベルが異なります。一般的に、耐食性の高さは処理後の色合いと関連しています 。
| 処理の種類 | 通称・外観 | 耐食性のレベル | 主な特徴 |
|---|---|---|---|
| 光沢クロメート | ユニクロ（青みがかった銀白色） | △ 低 | 最も安価で装飾性が高いが、耐食性は他のクロメート処理に劣る 。 |
| 有色クロメート | クロメート（虹色、黄金色） | ○ 中 | ユニクロよりも高い耐食性を持つ。皮膜が厚く、自己修復性もある 。 |
| 黒色クロメート | 黒クロメート（黒色） | ◎ 高 | 最も高い耐食性を誇る。光の反射を抑えたい部品や、意匠性で採用される 。 |
上の表からわかるように、ユニクロ（光沢クロメート）の耐食性は他のクロメート処理と比較して最も低いレベルにあります 。そのため、厳しい腐食環境下での使用や、長期的な防錆性能が最優先される場合には、有色クロメートや黒色クロメート、あるいは後述する三価クロメート処理が選択されます。ユニクロはあくまで「装飾性」と「基本的な防錆」を両立させるための、コストパフォーマンスに優れた選択肢と位置づけられています。
クロメート処理の種類と耐食性の関係については、以下の専門サイトで詳しく解説されています。
https://www.sanwa-p.co.jp/faq/faq-103/
電気亜鉛メッキの膜厚と外観の関係性、コストへの影響
電気亜鉛メッキの品質を語る上で、「膜厚」は非常に重要な要素です。膜厚は、メッキの耐食性やコスト、最終的な製品の寸法精度に直接影響を与えます 。
- 膜厚と耐食性: 原則として、亜鉛メッキの膜厚が厚いほど、鉄素地が錆びるまでの時間が長くなり、耐食性は向上します。亜鉛が犠牲となって溶け出すことで鉄を守るため、亜鉛の量、つまり膜厚が防錆寿命を左右するのです。
- 膜厚と外観: 電気亜鉛メッキは、膜厚をミクロン単位で精密にコントロールできるのが大きな利点です 。一般的に5～8μm程度の薄い膜厚で仕上げられることが多く 、これにより素材の元々の表面状態を活かした、滑らかで光沢のある外観が得られます。一方、溶融亜鉛メッキは膜厚が50μm以上と厚くなるため、表面がゴツゴツとした仕上がりになりがちです。
- 膜厚とコスト: メッキのコストは、使用する亜鉛の量や処理時間、電力消費量に比例します。電気亜鉛メッキは薄膜で済むため、厚膜の溶融亜鉛メッキに比べて一般的にコストを抑えることができます 。ユニクロ処理は、その中でも特に安価なクロメート処理であり、コストを重視する量産品に広く採用される理由となっています。
ただし、膜厚が薄いということは、物理的な衝撃や摩擦による傷には弱いという側面も持ち合わせます。メッキ層に傷がつき、鉄素地が露出してしまうと、そこから錆が急速に進行する可能性があります。そのため、部品の使用環境や求められる耐久性を考慮して、最適な膜厚と表面処理を選定することが不可欠です。ユニクロ処理の美しい外観は、この薄く均一な膜厚によって支えられているのです。
【独自視点】電気亜鉛メッキ ユニクロ処理の意外な弱点と環境規制(RoHS)の進化
その美しさとコストの安さから広く使われているユニクロ処理ですが、プロとして知っておくべき「意外な弱点」と、その背景にある環境規制の大きな流れが存在します。
最大のポイントは、従来のユニクロ処理や有色クロメート処理には、人体や環境に有害な「六価クロム」という物質が使用されていた点です 。六価クロムは非常に優れた防錆性能を発揮しますが、その強い毒性のために、EU（欧州連合）のRoHS指令をはじめとする世界的な環境規制の対象となりました。
この規制強化の流れを受けて、めっき業界では「六価クロムフリー」が急速に進展しました。その結果、主流となったのが「三価クロム」を使用した新しいクロメート処理です 。
- 六価ユニクロ（従来型）: 優れた耐食性と安定した青銀色の外観を持つが、環境負荷が高い。現在では、特定の用途を除きほとんど使用されない。
- 三価ユニクロ（現代型）: 六価クロムを含まず、RoHS指令に適合する環境対応型の処理 。初期の三価クロメートは耐食性や外観が六価に劣るとも言われましたが、技術開発が進み、現在では六価クロメートと同等、あるいは部分的にはそれ以上の性能を持つ製品も登場しています。外観は、メーカーによって若干黄色や緑がかった色味を帯びることがあり、これが六価と三価を見分ける一つの目安にもなります。
つまり、現在「ユニクロ」として流通している製品のほとんどは、この「三価クロムクロメート処理」が施されたものになっています。この変化を知らないと、古い知識のまま「ユニクロは耐食性が低い」「環境に悪い」といった誤った認識を持ってしまう可能性があります。ユニクロ処理の意外な弱点とは、実は「過去の六価クロム時代のイメージ」そのものかもしれません。現代のユニクロは、環境性能と防錆性能を両立させた、進化し続ける技術なのです。
電気亜鉛メッキの品質を左右する下処理と三価クロメート化の重要性
電気亜鉛メッキの最終的な品質は、メッキ処理そのものだけでなく、その前段階である「下処理（前処理）」に大きく左右されます。どんなに優れたメッキ技術を用いても、素材表面の状態が悪ければ、期待される性能は得られません 。
下処理の主な目的は、素材表面に付着した油分、錆、酸化スケールなどを完全に取り除き、清浄で活性な金属面を露出させることです。一般的な工程は以下の通りです。
- 脱脂: アルカリ性の洗浄液や有機溶剤を使い、プレス加工時などに付着した油分や汚れを除去する。
- 水洗: 脱脂剤を洗い流す。
- 酸洗（ピックリング）: 塩酸や硫酸などの酸に浸漬し、鉄の表面に発生した錆や黒皮（ミルスケール）を化学的に溶かして除去する。
- 水洗: 酸を完全に洗い流す。
この下処理を疎かにすると、メッキの密着不良、膨れ、剥がれ、外観不良といった重大な欠陥に繋がります 。特に、目に見えない微細な油分や酸化膜が残っているだけでも、均一なメッキ皮膜の生成が妨げられます。高品質なメッキを実現するためには、この地味ながらも重要な下処理工程の管理が不可欠です。
そして、下処理を経て清浄になった表面に電気亜鉛メッキを施した後、現代の品質を決定づけるのが「三価クロメート処理」の選択です。前述の通り、三価クロメートは六価クロムの代替技術として開発されましたが、その性能は日進月歩で向上しています 。高耐食性を謳う三価クロメート処理の中には、塩水噴霧試験で有色クロメートや黒クロメートに匹敵する性能を示すものもあります。また、塗装の下地としての密着性を高める機能を持つタイプや、より美しい外観を追求したタイプなど、用途に応じて様々な三価クロメート処理が開発されています。顧客の要求する品質（耐食性、外観、コスト、環境対応）を正確に把握し、数ある選択肢の中から最適な下処理と三価クロメート処理の組み合わせを提案することが、現代の金属加工従事者には求められています。
