クロスローラーベアリングの構造と選定・取り付けの要点

クロスローラーベアリングの構造と特性を正しく理解する

同サイズのアンギュラボールベアリングと比べ、クロスローラーベアリングは剛性が3〜4倍以上あります。

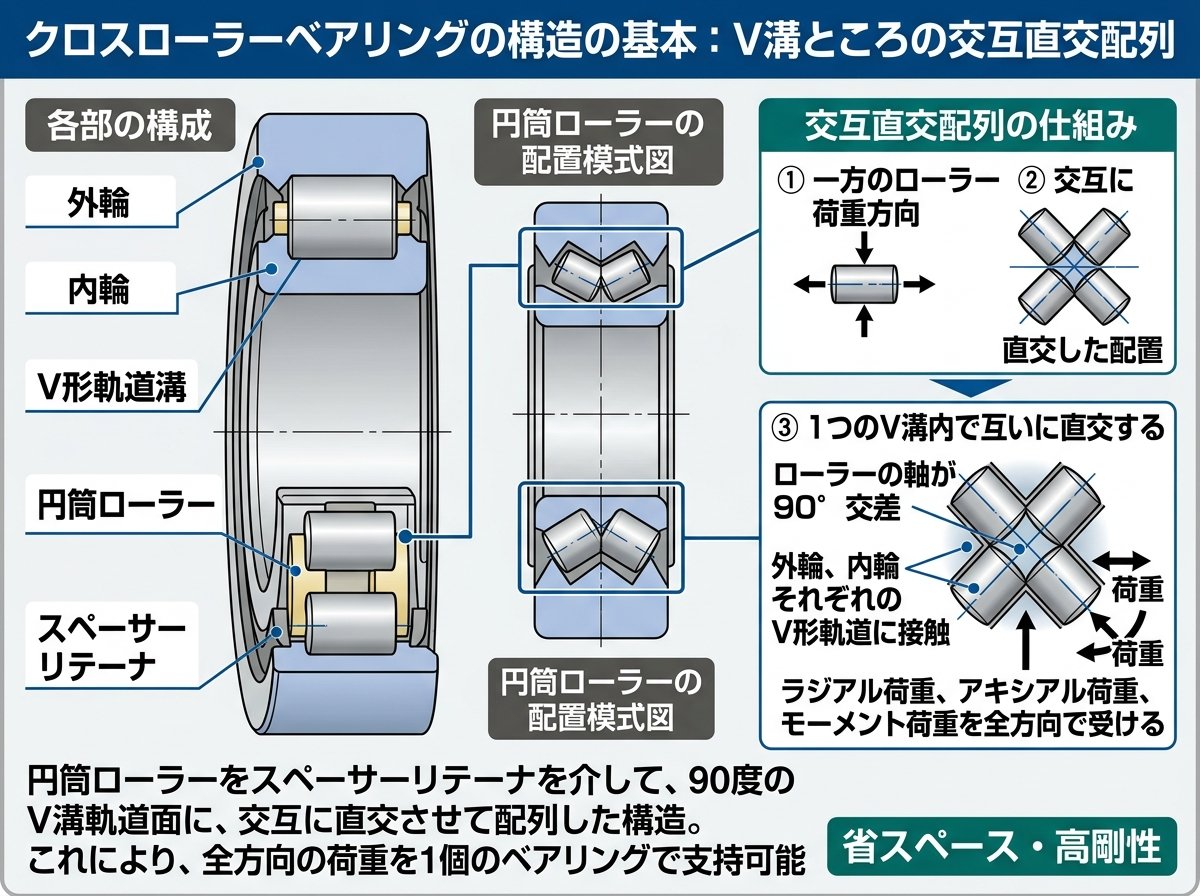

クロスローラーベアリングの構造の基本：V溝ところの交互直交配列とは

クロスローラーベアリングの最大の特徴は、ころ（円筒ローラー）を90°のV溝形状の転動面に、スペーサリテーナを介して交互に直交配列している点にあります。隣り合うころが互いに直角を向く形で並ぶため、「クロス（交差）ローラー」という名称がつけられています。

通常の玉軸受（ボールベアリング）が転動体と軌道面を「点接触」で支えるのに対し、クロスローラーベアリングの円筒ころは軌道面と「線接触」します。接触面積が格段に広くなるため、荷重を受ける能力が大幅に向上します。これが剛性です。

ボールベアリングとの剛性差は数値ではっきり出ています。薄形アンギュラボールベアリングの複列使用と比較した場合、クロスローラーベアリング1個で受けられる剛性は3〜4倍以上です。机の脚4本と、同じ4本の竹の棒では安定感がまったく違うようなもので、接触の「面積」の差が剛性の差に直結しています。

ころが90°交互に向きを変えて配置されることで、ラジアル荷重（軸に垂直な力）、アキシアル荷重（軸方向の力）、モーメント荷重（傾斜・回転力）という3種類の荷重を、1個のベアリングで同時に受けることが可能になります。つまり1個で全方向対応です。

従来は、これらの複合荷重に対応するためにアンギュラ玉軸受や円錐ころ軸受を複数組み合わせる設計が一般的でした。クロスローラーベアリング1個に置き換えることで、設計がシンプルになり、設置スペースも大幅に削減できます。これは使えそうですね。

スペーサリテーナは見落とされがちな部品ですが、非常に重要な役割を担っています。ころところの間に挟まれることで、ころ同士の直接接触による摩擦と摩耗を防ぎます。ころ同士が相互摩擦を起こすと回転トルクが増加し、発熱や異常摩耗の原因になります。スペーサリテーナが条件です。

従来の鉄板リテーナーを使用するタイプでは、ころの片当たり現象やロック現象が発生するリスクがありましたが、スペーサリテーナを採用することでこれらの問題が大幅に抑制されています。予圧をかけた状態でも安定した回転トルクが維持されることも、精密加工機械での採用が進む理由のひとつです。

参考：日本ベアリング工業会によるクロスローラ軸受の構造解説（工作機械用の転動面・分割構造の仕組みを詳しく解説）
https://www.jbia.or.jp/about/illust/pdf/crossroller.pdf

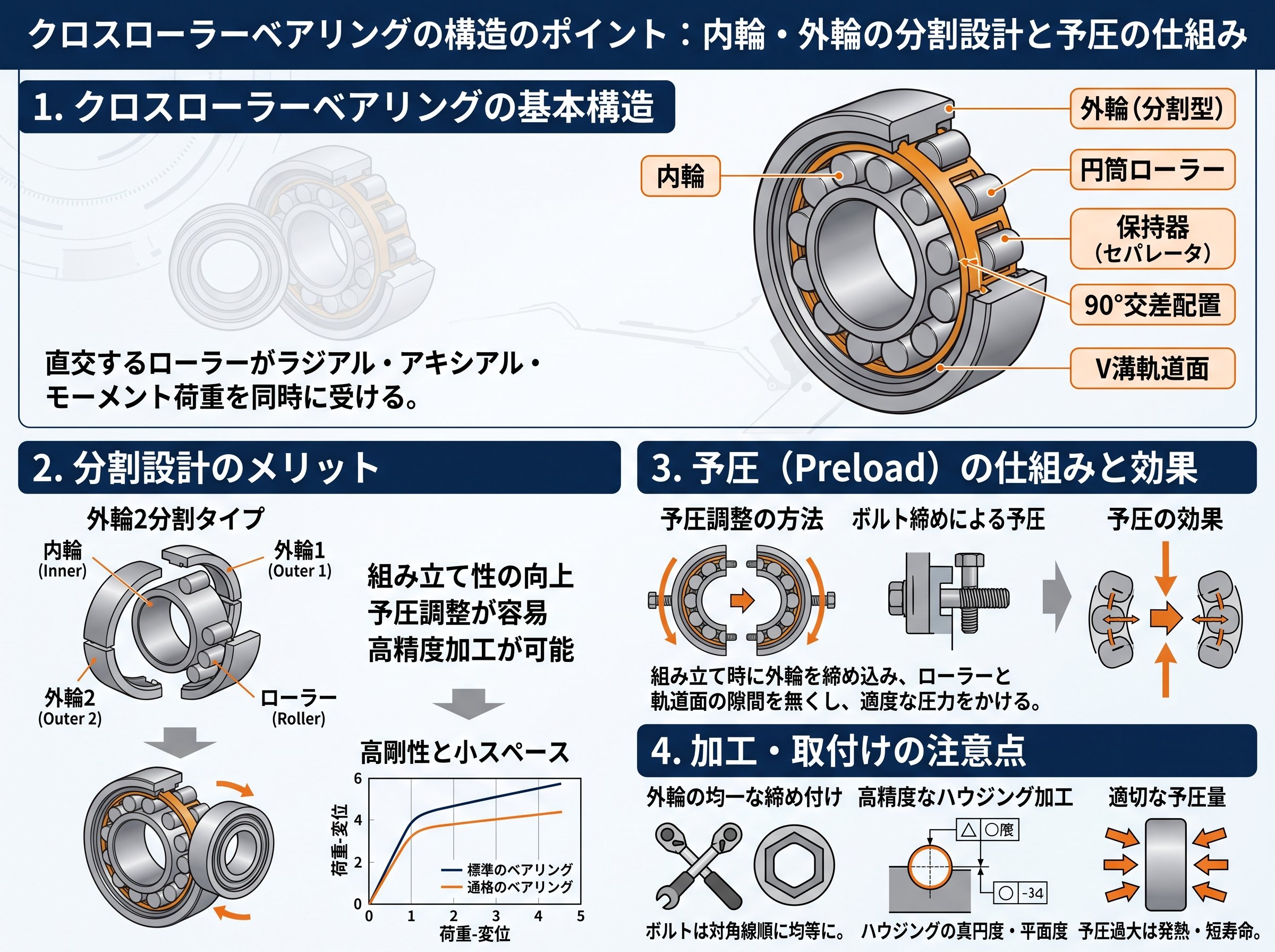

クロスローラーベアリングの構造のポイント：内輪・外輪の分割設計と予圧の仕組み

クロスローラーベアリングのもうひとつの重要な構造的特徴が、内輪または外輪のどちらかを「2枚に分割」した設計です。この分割構造は、単に組み立てやすくするためだけでなく、精度と剛性を高める「予圧」を付与するために設けられています。

予圧とは何でしょうか？ベアリングの内部すきまをゼロにするか、あえてわずかにマイナスにする（圧縮した状態にする）ことで、軸受の剛性と回転精度を高める技術です。予圧を与えることで、荷重がかかったときの弾性変形が小さくなり、軸のふれや振動が抑制されます。

2分割した輪を挟み込む際の締め付け量を調整することで、適切な予圧を与えられます。予圧量は設計段階で決定しますが、組み立て後に微調整できる点が実務上のメリットです。高精度が要求されるマシニングセンタのロータリーテーブルや、5軸加工機の旋回軸には、この予圧調整が加工精度に直接影響します。厳しいところですね。

注意すべきは、分割された輪はローラーとスペーサリテーナを組み込んだ後に固定される点です。固定後は分離しない構造になっているため、現場での取り扱い時に輪がバラける心配がありません。これは組み付け作業の効率化にも貢献しています。

一方、NSKの「Nシリーズ」のような設計では、内輪1枚に対して外輪2枚という構成を採用しています。内輪と2個の外輪の間にローラーを交差させ、スペーサとともに配置する薄肉コンパクト設計です。このように、分割側が内輪か外輪かは製品シリーズやメーカーによって異なります。

THKの「クロスローラーリング」では、外輪または内輪の一方が2分割された構造を採用し、外径基準か内径基準かによって使い分けができます。一体型内外輪構造（CRBH形など）も存在し、こちらは分割なしで剛性がさらに高い特性を持ちます。ただし、一体構造はころの組み込みに特殊な工程が必要になるため、コストと入手性のバランスを考えて選択する必要があります。

参考：THKクロスローラーリングの構造・スキュー防止機能・取り扱いに関する詳細製品情報
https://www.thk.com/jp/ja/products/cross_roller_ring/cross_roller_ring/

クロスローラーベアリングの構造から見る選定基準：ラジアル・アキシアル・モーメント荷重の考え方

クロスローラーベアリングを選定する際に最も重要な作業は、実際にかかる荷重の種類と大きさを正確に把握することです。どういうことでしょうか？クロスローラーベアリングは複合荷重に対応しているとはいえ、設計荷重を超えた運用では寿命が大幅に短縮されます。

荷重には大きく3種類あります。ラジアル荷重は軸に垂直にかかる力で、たとえば回転テーブルに載せたワークの重量がそれにあたります。アキシアル荷重は軸方向（上下・前後）にかかる力で、切削時の工具送り方向の力が代表例です。モーメント荷重は傾斜させようとする力であり、ロボットアームが伸びた状態で重量物を持つときのような「てこの原理」で発生します。

クロスローラーベアリングの選定では、これら3種類を「動等価荷重」として一本化し、基本動定格荷重と比較して寿命計算を行います。寿命の計算式は転がり軸受の一般式（L10 = (C/P)^3 × 10^6 回転）が基本で、各メーカーのカタログにも掲載されています。

精度が求められる工作機械の旋回軸では、「許容モーメント荷重」が選定の主要指針になることが多いです。ミネベアミツミのmyonic製品では、内径260mmの3ローラーベアリングでモーメント剛性153.5 kN/mrad、同内径のクロスローラーベアリングでは44.0 kN/mradという数値が公表されています。これは剛性要件によって最適な機種が変わることを示す、重要な判断材料です。

また、精度等級の選定も欠かせません。JIS B 1514（ISO 199、DIN 620同等）では、0級・6級・5級・4級・2級があり、数字が小さいほど精度が高くなります。一般的なクロスローラーベアリングはP5（JIS5級）以上を標準としており、工作機械の主要部位にはP4相当以上が求められることもあります。精度等級が上がるほどコストも上がるため、用途に見合った等級を慎重に選ぶことが原則です。

メーカー選定では、IKO（日本トムソン）、THK、NSK、ミネベアミツミ（myonic）、シェフラーなどが代表的です。各社で分割側（内輪分割か外輪分割か）、スペーサリテーナの材質・形状、予圧設定方法が異なります。互換品を検討する際は、寸法だけでなくこれらの仕様差を確認することが必要です。これが条件です。

参考：ミネベアミツミによるクロスローラーベアリングと3ローラー・複列アンギュラの剛性比較データ
https://product.minebeamitsumi.com/promotion/crossrollerbearing/index.html

クロスローラーベアリングの構造を活かす正しい取り付け方法と注意点

構造を正しく理解していても、取り付け方法を誤ると性能を最大限に引き出せません。それどころか、組み付け不良が原因で早期損傷を引き起こすケースが現場では少なくありません。

最も多い組み付けミスは、ボルトの締め付けトルク管理の不徹底です。一度にきつく締め付けすぎると、2分割した輪に局所的な応力が集中し、変形や予圧過多の原因となります。基本的には対角締め付けを数回に分けて行い、最終トルクに徐々に近づけていく方法が正しいです。痛いですね。

取り付け部材（ハウジングや軸）の剛性と精度が不足している場合も要注意です。軸受を固定する側の面精度が低いと、荷重が局部集中し軸受性能が著しく低下します。THKの取扱説明書では「取付部材の剛性および精度が不足すると、軸受の荷重が局部的に集中し、軸受性能が著しく低下します」と明記されています。

軸受のはめあい（シャフトとハウジングの締まり具合）も重要です。はめあいが緩すぎるとフレッティングコロージョン（微小すべりによる腐食損傷）が発生し、きつすぎると内部すきまが減少して予圧過多になります。各メーカーのカタログに推奨はめあいが記載されているので、必ず確認することが基本です。

可動側（回転側）にハンマーを直接当てることも厳禁です。衝撃力がころや軌道面に集中し、ブリネルくぼみ（軌道面の圧痕）の原因となります。圧入ツールや専用の当て板を用いた均等押し込みが正しい方法です。

異物の混入にも注意が必要です。切り粉やクーラント、腐食性溶剤、水分が軸受内部に侵入すると、ころ回転経路が損傷し、最悪の場合は軸受が短期間で使用不能になります。シール機能の確認と定期的な清掃・グリースの補給が損傷防止の基本です。これだけ覚えておけばOKです。

参考：THKによるクロスローラーリングの取扱い上の注意事項（ハンマリング禁止・異物混入・取付精度の詳細）
https://www.thk.com/jp/ja/products/cross_roller_ring/roller_ring/precautions//

クロスローラーベアリングの構造と工作機械多軸化への応用：現場で見落とされがちな独自視点

工作機械の5軸加工機・複合加工機が普及した現在、クロスローラーベアリングは旋回軸・傾斜軸に組み込まれる「加工精度の要」として機能しています。ここで見落とされがちなのが、「クロスローラーベアリングの剛性モーメントだけではなく、よろめき精度が加工点の誤差を左右する」という事実です。

THKが定義する「よろめき精度」とは、軸受の高さ位置ではなく、実際のワーク加工位置を想定した振れ精度のことです。旋回軸の軸受が歳差運動のように傾きながら回転すると、軸受高さでは小さな誤差でも、ワークが載るテーブル上面（軸受から離れた位置）では誤差が拡大されます。これは意外ですね。

たとえば、軸受中心から200mm上のワーク位置での誤差は、軸受の傾き誤差を角度換算したうえで距離倍で増幅されます。5軸加工機では旋回軸の回転精度が機械の加工精度を決めると言われており、よろめき精度2μm以下を実現した複列アンギュラローラーリングが高精度加工機に採用されています。

クロスローラーベアリングと複列アンギュラローラーリングを比較する場合、単純に「剛性の高い方を選ぶ」では不十分です。高速回転域ではローラーと軌道面の線接触によるスピン滑りが発熱を引き起こすため、旋削機能付き複合加工機の旋回軸には、転動体にボールを採用した高速複列アンギュラリングが適する場面もあります。用途が条件です。

クロスローラーベアリングを使用している設備の保全計画を立てる際は、設備が「精度重視か速度重視か」を最初に整理しておくことが有効です。精度重視（マシニングセンタの旋回・傾斜軸）であればクロスローラーベアリングもしくは複列アンギュラローラーリング、速度重視（旋削複合加工機の高速旋回軸）であればボールタイプの高速アンギュラリングという方向性で、メーカー各社のカタログや技術サポートを活用した選定が有効です。

🔧 剛性・精度・速度の選定比較（目安）

| 要件 | 推奨軸受タイプ | 代表的な用途 |
|------|----------------|--------------|
| 高剛性・精度重視 | クロスローラーリング（CRB/RB形） | マシニングセンタ旋回軸、ロボット関節 |
| 超高精度（よろめき精度重視） | 複列アンギュラローラーリング（RW形） | 5軸加工機の傾斜軸 |
| 高速回転重視 | 高速複列アンギュラリング（BWH形） | 旋削機能付き複合加工機の旋回軸 |
| コンパクト省スペース | 薄肉クロスローラーベアリング（CRBH形） | 医療機器、小型ロボット |

参考：THKによる工作機械多軸化・複合化と回転軸受の技術動向（複列アンギュラローラーリング・高速アンギュラリングの詳細）
