可鍛鋳鉄の読みと種類・特徴・規格を完全解説

可鍛鋳鉄の読みと種類・特徴・用途を完全解説

「可鍛」は「鍛造できる」という意味ではなく、実は読み間違えると取引先に恥をかく用語です。

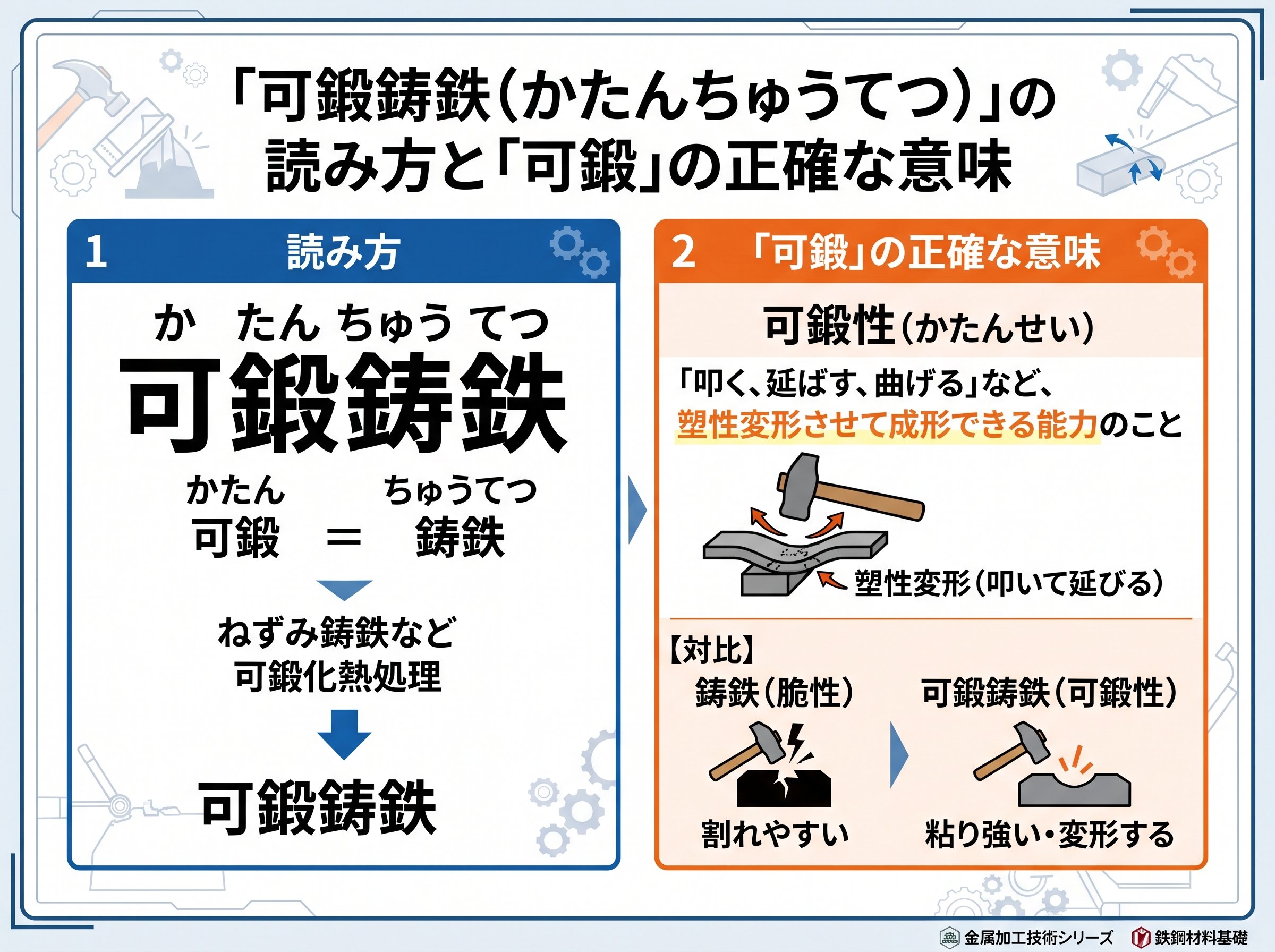

可鍛鋳鉄の読み方と「可鍛」という言葉の正確な意味

可鍛鋳鉄の正しい読み方は**「かたんちゅうてつ」**です。「可鍛（かたん）」＋「鋳鉄（ちゅうてつ）」という組み合わせで、漢字5文字を合わせて一語として使います。現場でときどき「かたんいてつ」や「かれんちゅうてつ」と呼ばれることがありますが、いずれも正しくありません。

「可鍛（かたん）」とは、「可鍛性（かたんせい）＝malleable」すなわち「叩いても割れにくく、延性を持つ性質」のことを意味します。これは非常に重要な点です。

「可鍛」という字を見ると**「鍛造（たんぞう）できる」**と読み取ってしまいがちです。ところが実際には鍛造加工を指しているわけではありません。正確には「曲げても容易に破壊しない」性質を指し、英語では "malleable cast iron" と呼ばれます。この言葉の成り立ちを知っておくと、材料選定の際に混乱を避けられます。

用語	読み方	意味
可鍛鋳鉄	かたんちゅうてつ	延性を付与した鋳鉄の総称
可鍛性	かたんせい	叩いても割れにくく延びる性質
鋳鉄	ちゅうてつ	炭素を2.1～6.7%含む鉄合金

つまり「かたんちゅうてつ」が原則です。そして「鍛造できる」という意味は含まれていないことを、まず頭に入れておきましょう。

普通の鋳鉄（ねずみ鋳鉄）は片状の黒鉛を含むため非常に脆く、衝撃荷重を受けると簡単に割れてしまいます。可鍛鋳鉄はその弱点を克服するために開発された材料であり、「鋳鉄でありながら靭性が高い」という独特の立ち位置にあります。

コトバンクでも「かたん‐ちゅうてつ」と明確に読み仮名が振られており、正確な読み方として広く認められています。

コトバンク｜可鍛鋳鉄（かたんちゅうてつ）の意味・使い方（辞書的定義が確認できます）

可鍛鋳鉄の製造方法と白鋳鉄との関係

可鍛鋳鉄は「まず白鋳鉄（はくちゅうてつ）として鋳造し、その後に長時間の焼きなまし（焼鈍）熱処理を施す」という2段階のプロセスで作られます。ここが他の鋳鉄との大きな違いです。

通常のねずみ鋳鉄やダクタイル鋳鉄は、鋳造した段階でほぼ最終的な材質が決まります。しかし可鍛鋳鉄は**一度脆い白鋳鉄として成形**してから、高温での熱処理によって初めて延性と靭性を獲得するという、ユニークな製法を採用しています。

白鋳鉄の段階では炭素がすべてセメンタイト（Fe₃C）という硬くて脆い化合物として存在しています。これを900〜1000℃の高温で数十時間から100時間近く加熱することで、セメンタイトが分解・変態し、延性のある組織が形成されます。熱処理時間は種類によって異なりますが、数十時間に及ぶこともあるため、製造コストが高くなる傾向がある点は知っておくべきです。

• 🔥 鋳造工程：ケイ素を低く抑えた溶湯を型に流し込み、白鋳鉄として凝固させる




• 🔥 焼鈍工程：900〜1000℃の温度域で長時間加熱し、セメンタイトを分解させる




• 🔥 冷却工程：徐冷または制御冷却を行い、目的の組織（フェライト・パーライトなど）に仕上げる

この製造プロセスの核心は、**黒鉛の形状コントロール**にあります。通常の鋳鉄では黒鉛が片状（薄い板のような形）になるため、応力集中が起きやすく割れの起点になります。しかし可鍛鋳鉄では熱処理によって黒鉛を塊状（丸みのある粒状）に変化させることで、応力が分散され靭性が大幅に向上します。

白鋳鉄から出発する理由もここにあります。黒鉛のない均質なセメンタイト組織の方が、その後の熱処理で黒鉛を均一に析出させやすいという製造上のメリットがあるためです。これが可鍛鋳鉄特有の「後から延性を付与する」プロセスのポイントです。

株式会社岡本 鋳物ブログ｜金属材料の種類および用途（白心・黒心可鍛鋳鉄の焼鈍サイクルや成分表が掲載）

可鍛鋳鉄3種類の特徴と読み方・JIS記号の違い

可鍛鋳鉄はJIS G 5705に基づき、熱処理方法と組織の違いによって3種類に分類されます。それぞれの読み方とJIS記号、特徴をしっかり把握しておくことは、材料発注や図面確認で失敗しないための基本です。

種類	読み方	JIS記号	主な特徴
白心可鍛鋳鉄	はくしんかたんちゅうてつ	FCMW	脱炭処理で鋼に近い性質。破面が白色。溶接・ろう付け可能
黒心可鍛鋳鉄	こくしんかたんちゅうてつ	FCMB	黒鉛化処理で柔軟性と靭性を確保。破面が黒色。延性に優れる
パーライト可鍛鋳鉄	ぱーらいとかたんちゅうてつ	FCMP	短時間熱処理でパーライト組織を形成。引張強度が最も高い

**白心可鍛鋳鉄（FCMW）**は、白鋳鉄を酸化剤で包んで900〜1000℃の高温に長時間さらし、表面から炭素を酸化・除去（脱炭）することで作られます。破断した断面が鋼のように白く見えることが名前の由来で、別名「ヨーロッパ可鍛鋳鉄」とも呼ばれます。鋼に近い性質を持つため、溶接やろう付けが可能という特長があります。

**黒心可鍛鋳鉄（FCMB）**は、白鋳鉄を脱炭剤なしで約950℃の温度で長時間焼鈍し、セメンタイトを分解して黒鉛を塊状に析出させたものです。別名「アメリカ可鍛鋳鉄」とも呼ばれ、破断面が暗黒色を呈するのが特徴です。フェライト基地に粒状黒鉛が分散した組織を持ち、柔軟さと伸びに優れています。ねじ込み式管継手（白継手）の素材として身近な材料でもあります。

**パーライト可鍛鋳鉄（FCMP）**は、黒心可鍛鋳鉄より短時間の熱処理で製造されます。鉄の基地組織をパーライト（フェライトとセメンタイトが交互に重なる層状組織）とすることで、3種の中で最も高い引張強度を実現しています。高強度が必要な自動車部品などに多く使われます。

引張強度の目安として、黒心可鍛鋳鉄（FCMB）では270〜360 N/mm²程度、パーライト可鍛鋳鉄（FCMP）では440〜800 N/mm²程度の規格品があります。用途に応じてどのグレードを選ぶかが設計精度に直結します。

砥石・工業情報サイト toishi.info｜パーライト可鍛鋳鉄の特徴・JIS記号・規格一覧（FCMW/FCMB/FCMPの規格表が確認できます）

可鍛鋳鉄の主な用途と現場で求められる知識

可鍛鋳鉄が実際にどのような製品・現場で使われているかを知ることは、材料選定の眼力を高める上で欠かせません。その特性は「複雑な形状を鋳造で作れる＋ある程度の靭性もある」という点にあります。これが可鍛鋳鉄の存在意義です。

代表的な用途をまとめると以下のとおりです。

• 🔩 管継手（パイプフィッティング）：ねじ込み式可鍛鋳鉄製管継手（JIS B 2301）として広く使われており、主に黒心可鍛鋳鉄（FCMB）が採用される。ガス配管・水道設備で日常的に使用される




• 🚗 自動車部品：ペダルブラケット、サスペンション部品など衝撃荷重がかかる小物部品に使用される。パーライト可鍛鋳鉄（FCMP）の高強度グレードが多用される




• 🌾 農業機械部品：複雑形状で量産が必要な農機具の継手や金具類に活用される




• 🚃 鉄道車両関係：車両部品の一部にも使用実績がある




• ⚙️ 工作機械部品：精度と靭性が求められる工作機械の小物部品にも採用される

管継手への使用が特に有名で、「白継手」と呼ばれるねじ込み式管継手のほとんどはFCMB（黒心可鍛鋳鉄）製です。最高使用圧力は2.5 MPa（120℃以下）程度まで対応できる製品も存在します。これは使える現場の範囲を考える上で重要な数値です。

ねずみ鋳鉄（FC）と比較すると、可鍛鋳鉄は引張強度で約1.5倍以上の強度を持ちます。ただし、大型・肉厚の製品への適用には制限があります。可鍛鋳鉄はその製造プロセス上、熱処理で内部まで均一に処理できる肉厚に上限があるからです。JIS G 5705でも規格の寸法許容差が定められており、最大肉厚の大きな部品には向かない場合があります。材料を選定する際は、製品の肉厚と要求強度を合わせて確認する必要があります。

はじめの工作機械（monoto.co.jp）｜可鍛鋳鉄とは（用途・特性・種類の概要が簡潔にまとめられています）

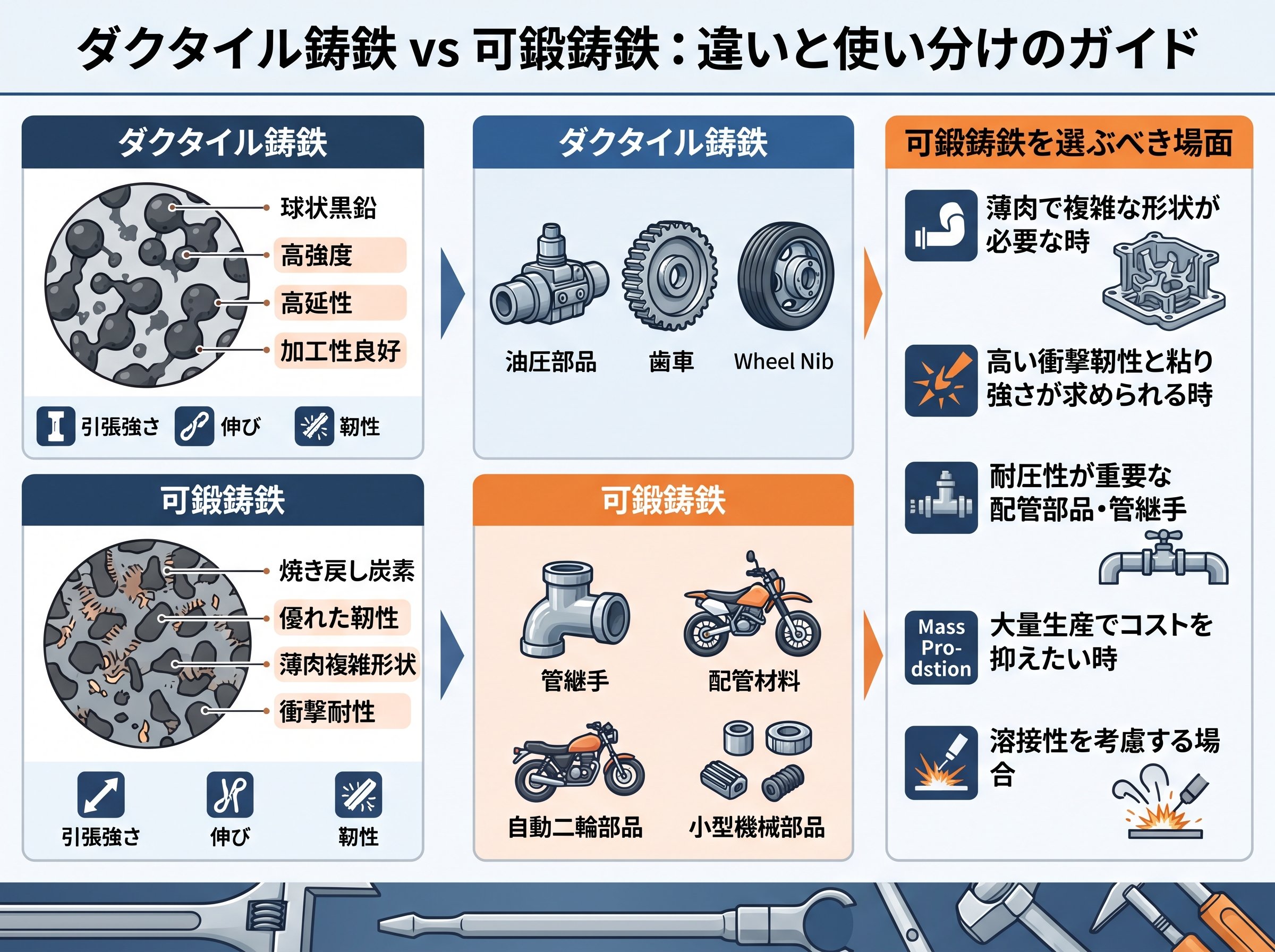

ダクタイル鋳鉄との違いと可鍛鋳鉄を選ぶべき場面

現場でよく混同されるのが**可鍛鋳鉄（FCM材）とダクタイル鋳鉄（FCD材）**の違いです。どちらも「靭性の高い鋳鉄」として紹介されることが多く、何が違うのかわかりにくいと感じている方は少なくありません。

最大の違いは「黒鉛の形状と製造方法」にあります。ダクタイル鋳鉄はマグネシウム（Mg）やセリウム（Ce）などを溶湯に添加し、鋳造の段階で黒鉛を球状に析出させます。つまり鋳造しただけで高靭性を得られます。一方、可鍛鋳鉄は白鋳鉄を鋳造したあとに長時間の熱処理を経て初めて靭性を獲得します。

比較項目	可鍛鋳鉄（FCM）	ダクタイル鋳鉄（FCD）
黒鉛形状	塊状（粒状）	球状
製造手順	白鋳鉄→長時間焼鈍	溶湯にMg添加→鋳造
強度・靭性	中程度（種類による）	高い（鋳鋼に近い）
肉厚制限	あり（薄物向き）	比較的少ない
溶接性	白心は可能	困難（前処理が必要）
主な用途	管継手・農機具小物	自動車ハブ・水道管

可鍛鋳鉄を選ぶべき場面はどこでしょうか。代表的なのは「肉厚が薄く、複雑形状の量産小物部品」であって、かつ「それなりの靭性が必要な場合」です。ダクタイル鋳鉄は内部欠陥（引け・ピンホール）が発生しやすく品質管理が難しい場面もあるのに対し、可鍛鋳鉄は安定した品質を確保しやすい特長があります。

また、白心可鍛鋳鉄（FCMW）は溶接・ろう付けが可能という特性を持っており、溶接を前提とした設計が必要な場面では積極的に活用できます。ダクタイル鋳鉄の溶接は高度な前処理が必要で難しいため、この点も選択の分かれ目になります。

コスト面では可鍛鋳鉄の長時間熱処理が製造コスト上昇の要因になりますが、管継手のような大量生産品では規格品が安定供給されており、実用上の問題は少ないです。

Jianzhi Pipe Fitting｜可鍛鋳鉄とダクタイル鋳鉄の違い（両材料の特性・コスト・用途の比較が詳しく解説されています）

可鍛鋳鉄のJIS規格（JIS G 5705）と記号の読み方・覚え方

金属加工の現場で図面や発注書を扱うなら、JIS記号の読み方と体系を理解しておくことが実務上の必須知識です。可鍛鋳鉄に関するJIS規格は**JIS G 5705「可鍛鋳鉄品」**（2018年版が最新）であり、白心・黒心・パーライトの3種すべてをカバーしています。

JIS記号の体系はシンプルな規則に従っています。

• 📌 FCM：Ferrum（鉄）+ Casting（鋳造）+ Malleable（可鍛）の頭文字




• 📌 W（FCMW）：White（白心）の頭文字




• 📌 B（FCMB）：Black（黒心）の頭文字




• 📌 P（FCMP）：Pearlite（パーライト）の頭文字

これが基本です。後ろに続く数字は引張強度（N/mm²）と伸び（%）を表します。例えば「FCMB 310-08」は「黒心可鍛鋳鉄で、引張強度310 N/mm²以上・伸び8%以上」を意味します。図面上でこの記号を見かけた際に読み解けると、材料管理のミスを防ぐことができます。

JIS G 5705では、機械的性質だけでなく、寸法許容差（寸法公差）についても規定されています。例えば、寸法10mm以下の鋳物では±1.0mm（一般）程度の許容範囲が設けられており、この数値は設計者・加工担当者の双方が把握しておくべきです。鋳肌面と機械加工面では許容値が異なる点も注意ポイントです。

また、JIS G 5705の前身は「JIS G 5702（黒心可鍛鋳鉄品）」「JIS G 5703（白心可鍛鋳鉄品）」という形で分かれていましたが、現在は一本化されています。古い図面を扱う場合は旧規格の記号（FCMB28、FCMW34など）と現行規格の記号（FCMB270、FCMW330など）が混在する可能性があります。旧記号は「引張強度×98.07」でほぼN/mm²換算できるため、換算方法を知っておくと実務で迷わずに済みます。

規格情報の詳細は日本規格協会（JSA）や kikakurui.com などで確認できます。

kikakurui.com｜JIS G 5705:2018 可鍛鋳鉄品（規格の種類・記号・機械的性質の一覧が参照できます）
