表面粗さRaの単位と基礎知識を現場目線で徹底解説

Ra値を「小さいほど良い」と思い込み、過剰な仕上げで加工コストが2〜3倍に膨らんでいる現場が今も後を絶ちません。

表面粗さRaとは何か、単位μmのスケール感を把握する

表面粗さRaは「算術平均粗さ」と呼ばれ、加工面の微細な凹凸の高さの平均値を数値化したものです。正式にはJIS B 0601で規定されており、単位はμm（マイクロメートル）で表されます。

1μmとはどのくらいの大きさでしょうか。1μm＝0.001mm、つまり1mmの1000分の1です。髪の毛の直径が約70〜100μmなので、Ra1.0μmという値は髪の毛の直径の100分の1以下の高さの凹凸を意味します。この感覚をつかんでおくだけで、図面上の数値がぐっと実感を持って読めるようになります。

Ra値の計算方法はシンプルです。粗さ曲線の基準長さを抜き出し、中心線（平均線）からの偏差の絶対値を算出して平均したものがRaです。平均値を使うため、1箇所だけの深いキズや突起の影響を受けにくく、面全体の仕上がり感を安定して評価できます。つまりRaは「面全体の粗さの平均」です。

現場でよく見かけるRa値のイメージは以下の通りです。

| Ra値（μm） | 面の特徴 | 代表的な加工 |
|---|---|---|
| 0.05〜0.1 | 鏡面に近い高光沢 | ラップ仕上げ・研磨 |
| 0.2〜0.8 | かなり滑らか | 研削・超仕上げ |
| 1.6〜3.2 | 一般的な仕上げ面 | 旋盤・フライス仕上げ切削 |
| 6.3以上 | 指で触るとざらつく | 荒加工・鋳肌 |

Ra0.8μmという値は、触っても「滑らか」と感じるレベルです。一方、Ra6.3μmになると爪を当てると引っかかりを感じる程度の凹凸があります。この触感の違いを数値に変換できると、現場での会話が格段に楽になります。

表面粗さの単位であるμmの感覚を誤解している現場では、「Ra3.2と書いてあるけど、Ra1.6まで仕上げておいた方が安全だろう」という判断が無意識に行われがちです。この"念のため仕上げ"が加工コストを押し上げる原因になることは覚えておきたいポイントです。

キーエンス：表面粗さの代表的なパラメータ（Ra・Rzの計算式と意味を図解）

表面粗さRaとRzの違いと使い分けのポイント

金属加工の現場でよく使われるパラメータは、RaとRzの2種類です。どちらも表面の凹凸を数値化しますが、見ているものが根本的に違います。

RaとRzの決定的な違いは「平均で見るか、最大値で見るか」です。

Raが面全体の凹凸の平均を表すのに対して、Rz（最大高さ粗さ）は評価範囲の中で一番高い山の頂上から、一番深い谷の底までの差を見ます。イメージとしては、Raは「野原の平均的な起伏の高さ」、Rzは「その野原の中で最も高い丘と最も深い沢の差」といえます。

この違いが機能面でどう効いてくるかが重要です。シール面や重要な摺動面では、1箇所だけ深い傷があっても液体が漏れたり、かじりが起きたりする可能性があります。このような「一発のキズが致命傷になる面」ではRzも確認する必要があります。逆に、量産部品の仕上がり管理や面全体の品質チェックにはRaが使いやすく、測定が安定しやすいという特徴があります。

RaとRzの使い分けの判断軸は「その面の機能は何か」です。

- ✅ **Ra向き**：量産管理・面全体の仕上がり感・切削仕上げ面の検査
- ✅ **Rz向き**：シール面・油圧部品の摺動面・深いキズの検知が必要な面

さらに要注意なのが「RzJIS」という表記です。旧JIS規格（JIS B 0601:1994以前）ではRzは「十点平均粗さ」を意味していました。しかし現行のJIS規格（2001年以降）でのRzは「最大高さ粗さ」を指します。同じ「Rz」という記号でも、図面の発行年代によって意味が180度異なります。これが現場でのトラブルの一因になることがあります。古い図面を参照するときは、必ず図面の発行年代と適用規格を確認してください。

RzJISのパラメータは、日本独特のものであり、海外のメーカー製の粗さ測定機には対応していないケースもあります。測定機を新規で選定するときは、使用するパラメータへの対応確認が必須です。

MONOWEB：Ra・Rzなど表面粗さパラメータの深掘り解説（計算式・曲線の違いまで）

旧JIS三角記号と新JIS Ra表記の換算と読み替え方

表面粗さの記号は時代によって大きく変わっており、この変遷を知らないまま古い図面を流用すると、設計者の意図が加工者に正確に伝わらなくなります。これは実際のものづくり現場で今でも起きているリスクです。

記号の変遷を整理すると以下の3つの時代区分になります。

**1952年〜（三角記号の時代）**

最も古い記号は「▽（三角マーク）」で、数が多いほど滑らかな面を意味します。三角マークを見たら、現行のRa値に概ね以下のように読み替えられます。

| 旧記号 | 意味 | 現行Ra（目安） |
|---|---|---|
| 〜（波線） | 仕上げなし | — |
| ▽（1つ） | 粗仕上げ | Ra 12.5〜25μm程度 |
| ▽▽（2つ） | 並仕上げ | Ra 3.2〜6.3μm程度 |
| ▽▽▽（3つ） | 上仕上げ（研削面レベル） | Ra 0.4〜1.6μm程度 |
| ▽▽▽▽（4つ） | 精密仕上げ（研磨面レベル） | Ra 0.025〜0.2μm程度 |

この三角記号は1992年のJIS改定以降、廃止された記号です。しかし廃止から30年以上経った今も、古い図面をそのまま使い続けている企業が存在します。特に新規取引先や海外メーカーとのやり取りでは、この記号を正しく読み取れないケースがあるため注意が必要です。

**1992年〜（旧JIS Ra数値記入の時代）**

1992年の改定で、記号の横に数値（Raの上限値）を記入する形式になりました。加工の有無も表現できるようになりましたが、詳細な測定条件の記載はできませんでした。

**2002年〜（現行JIS 新記号の時代）**

現行のJIS規格（JIS B 0601:2001）に基づく新記号が2002年以降の標準です。このフォーマットでは、パラメータの種類・測定条件・加工方法・筋目方向・削り代まで1つの記号内に書き込めます。

気をつけたいのは、同じRaという記号でも「2001年以前」と「2001年以降」ではフィルターの計算方法が異なる点です。以前は2CRフィルタ（カットオフ値で減衰率75%）が使われていましたが、現行は位相補償型フィルタ（減衰率50%）が採用されています。計算方法が変わっているため、厳密には同じ数値でも意味が微妙に異なります。

古い図面を流用・参照するときのチェックリストとして、以下を現場のルールにしておくと安全です。

- 📌 図面の発行日・改訂日を確認する
- 📌 三角記号が使われていたら現行Ra値に換算して明示する
- 📌 「Rz」の表記があれば旧表記（十点平均粗さ）か現行（最大高さ粗さ）かを確認する
- 📌 社内で古い図面を使い続ける場合は、適用規格を注記として追記する

MONOWEB：表面粗さ記号の年代別変遷（1952年〜現行JISまでの変化点を詳解）

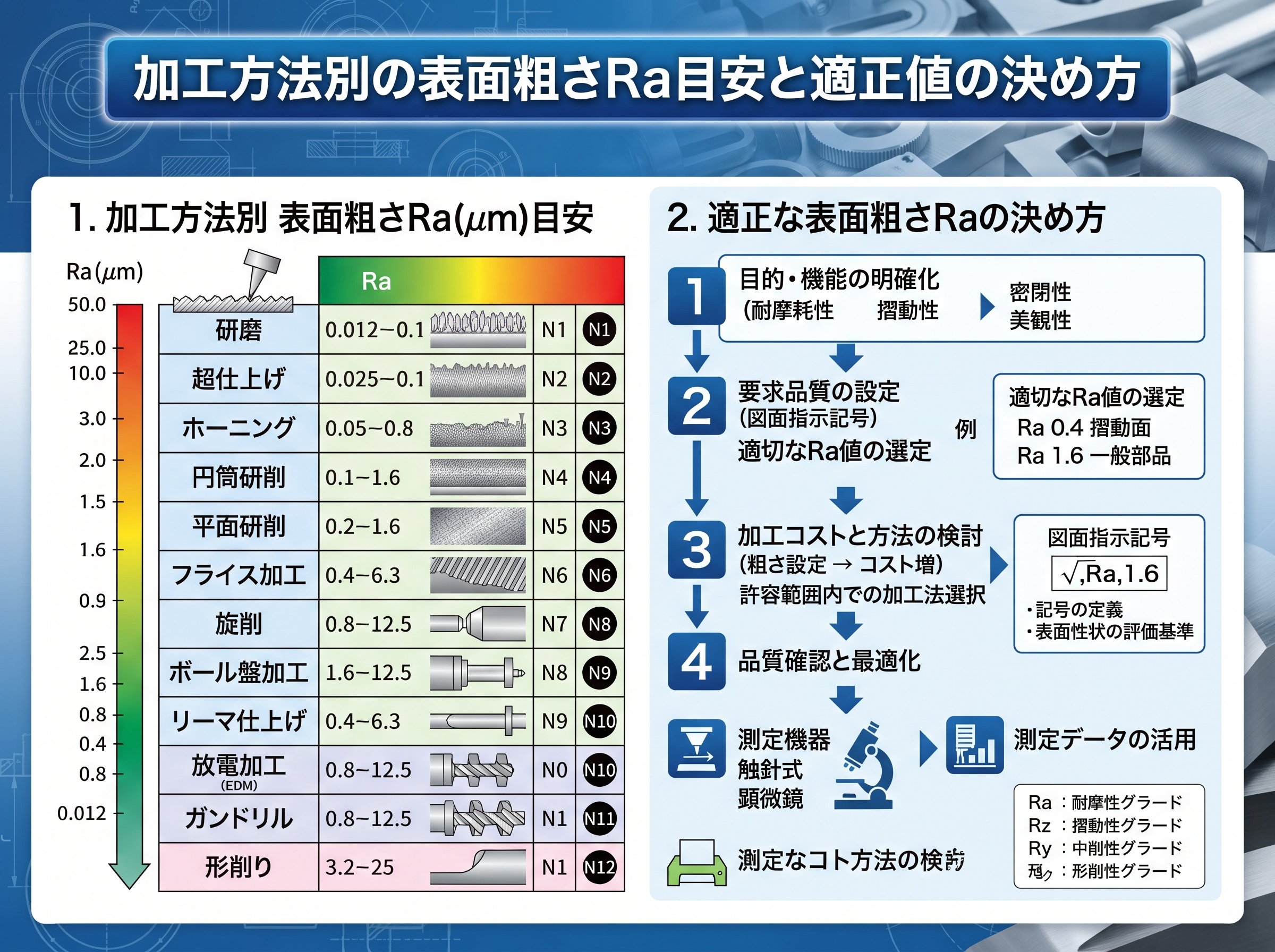

加工方法別の表面粗さRa目安と適正値の決め方

加工方法ごとに、実現できる表面粗さの範囲はある程度決まっています。目安を知っておくことで、図面に記載されたRa値が「この加工で本当に達成できる値か」を事前に判断できるようになります。

**旋盤・フライス加工のRa目安**

旋盤の仕上げ切削はRa 0.8〜3.2μmが一般的なレンジです。旋盤の表面粗さを決める主な要因は「ノーズR（工具刃先の丸み半径）」と「送り量」の組み合わせです。理論的には、送り量が小さく・ノーズRが大きいほど表面は滑らかになります。逆に、送り量を落とし過ぎると切削熱の問題や加工時間の増大につながるため、バランスが大切です。

フライス加工の仕上げ切削はRa 0.8〜6.3μmが目安です。刃数・ピックフィード・工具の切れ味・剛性など、旋盤より関与する変数が多い点が特徴です。ビビリ（振動）が出ると一気に粗さが崩れるため、保持剛性と工具の状態確認が優先事項になります。

**研削加工のRa目安**

研削加工は切削より滑らかな面を狙いやすく、平面研削・円筒研削ともにRa 0.2〜0.8μmが代表的なレンジです。砥石の粒度・ドレッシング条件・切込みと送りの組み合わせで品質が決まります。見た目が綺麗でも研削焼けが出ている場合は、面の性質（硬さや残留応力）が変化しているため、粗さ値だけで品質を判断するのは危険です。

**適正Ra値を決める考え方**

ここが最も重要なポイントです。Ra値は「小さいほど良い」ではありません。

部品の用途・機能によって「必要十分な粗さ」は変わります。機能ごとの考え方を整理すると次のようになります。

- 🔩 **摺動面・軸受け面**：Ra 0.4〜1.6μmが多い。ツルツルすぎると油膜が保持しにくくなる場合もある
- 🔒 **シール面・油圧部品**：RaだけでなくRzも確認し、深いキズが1本もないことを保証する
- 🎨 **塗装・接着面**：適度な粗さ（Ra 0.8〜3.2μm程度）があると密着力が上がるケースがある
- 🪞 **外観・光沢面**：Ra 0.1μm以下の鏡面仕上げが求められることが多い

過剰な仕上げの弊害は「コスト高・納期延長・寸法精度への悪影響」です。必要以上に研磨を重ねると、寸法が削り取られて公差から外れるリスクもあります。「部品の機能から逆算してRaを決める」という考え方を持つと、設計と現場の会話が変わります。

南雲製作所：加工機別の表面粗さ目安と実物写真（旋盤・研削・プロファイル研削など）

表面粗さRaの測定方法と現場でよくある測定ミス

Ra値を正しく測定するには、測定機の種類だけでなく「測定条件の設定」が非常に重要です。同じ面を測っても、条件が違えば数値が変わります。これが現場での「数値が安定しない」という悩みの根本原因になっていることがあります。

**接触式（触針式）測定**

現場で最もよく使われるのが触針式の粗さ計（サーフコーダなど）です。先端の触針を面に沿わせることで凹凸を電気信号に変換し、Ra・Rzなどを算出します。再現性が高く汎用性も広いため、金属加工の一般部品には適しています。注意点は触針の摩耗です。触針先端が摩耗すると凹凸の検出精度が落ち、実際より良い数値が出やすくなります。定期的な点検・交換が必要です。

**非接触式測定**

レーザーや白色干渉を使った非接触式は、試料を傷つけずに測定できます。薄膜・微細形状・軟質樹脂など、触針式では測定困難な材料に有効です。反面、鏡面や黒色材料では反射のクセが出やすく、材質に応じた設定調整が必要になります。

**測定ミスが起きる3大ポイント**

測定値がおかしいと感じたときに確認すべき優先順位です。

| チェック項目 | 内容 |
|---|---|
| ① 測定方向 | 加工目（送り目）に対して直角に測定しているか |
| ② カットオフ値（λc） | Ra値の範囲に合ったカットオフ値を選んでいるか |
| ③ 触針の状態 | 摩耗・汚れ・欠けがないか |

特に「測定方向」は見落とされやすい項目です。旋盤加工面を加工目（送りの筋）と平行に測定すると、垂直に測定した場合と比べてRa値が大幅に小さく出ます。これは面が良くなったのではなく、測定方向が違うだけです。同じ部品を何度測っても数値がバラつく場合は、まず測定方向と評価長さを確認するのが近道です。

「見た目が綺麗なのにRaが悪い」「Raは良いのに機能不良が起きる」という状況はどちらも現場では珍しくありません。Raはあくまで「平均的な凹凸」の指標であり、見た目の光沢や深いキズの有無を表すものではありません。測定値はスタート地点です。

Kiriko Lab（切粉ラボ）：触針式・非接触式の測定条件と測定ミス防止の実務解説
