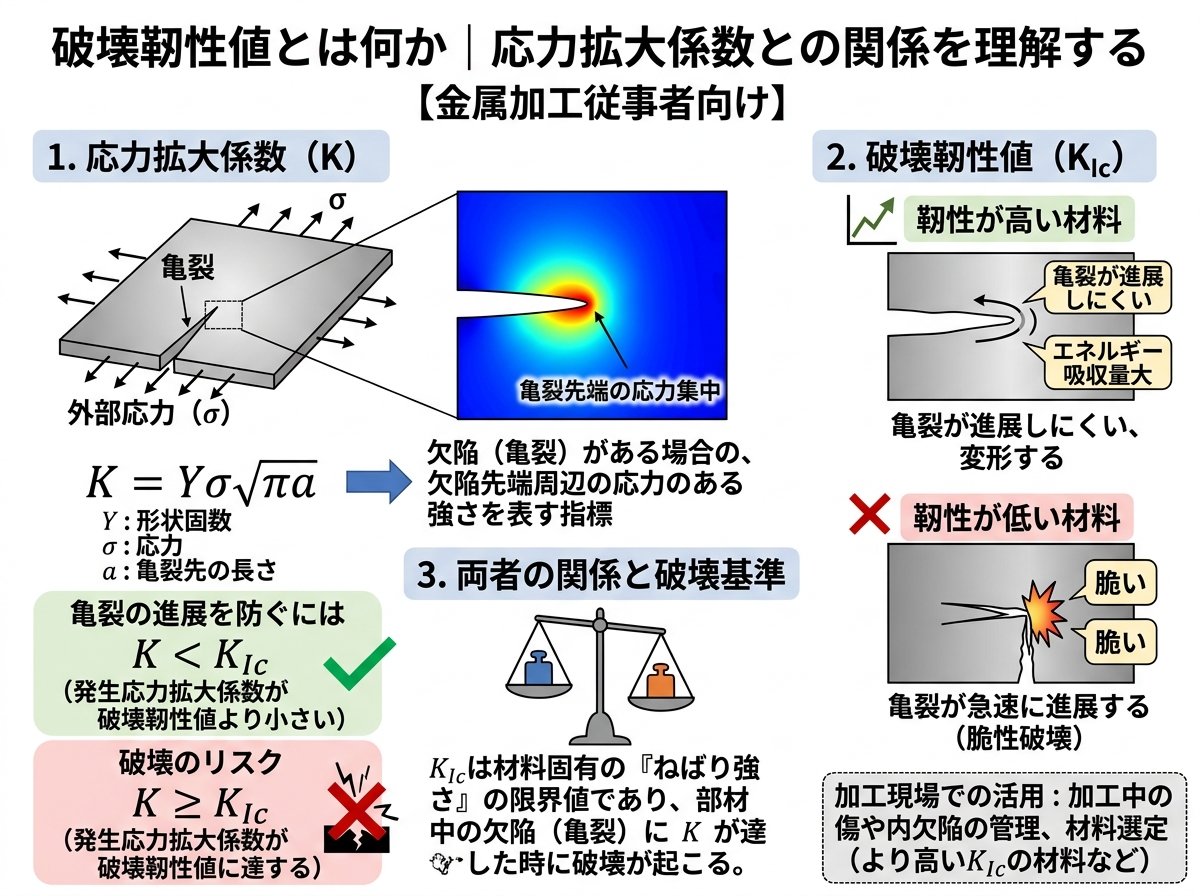

破壊靱性値とは何か|応力拡大係数との関係を理解する

破壊靱性値とは、き裂や欠陥を持つ材料が「どれだけの荷重まで破壊しないか」という抵抗値です。金属加工の現場では「引張強さ」や「降伏点」がよく使われますが、これらは欠陥のない材料を前提とした数値です。実際の構造物や加工品には、製造時の溶接部・切削加工面・疲労き裂など、何らかの欠陥が存在することがほとんどです。そこで、欠陥を前提とした強度評価の指標として使われるのが破壊靱性値(Fracture Toughness)です。


この考え方の根拠となるのが「破壊力学(Fracture Mechanics)」です。壊れるかどうかの判断に使われる力学的パラメータが「応力拡大係数 K」で、き裂先端における応力の厳しさを示します。その計算式は次のように表されます。


$$K_I = F \cdot \sigma \cdot \sqrt{\pi a}$$


ここで、σは公称応力(MPa)、aはき裂長さ(m)、Fはき裂形状や部材形状によって決まる無次元係数です。つまり応力拡大係数は「作用応力の大きさ」と「き裂の長さ」の両方で決まります。


この応力拡大係数 K が材料固有の限界値である「破壊靱性値 KIC」を超えたとき、き裂は不安定に進展して破壊に至ります。式で表すと次のようになります。


$$K_I \geq K_{IC} \Rightarrow \text{破壊}$$


この関係は、材料力学における「応力が強度を超えると壊れる」というシンプルな概念と対応しています。破壊靱性は材料の「タフさ(Toughness)」、すなわち傷ついてもなお粘り強く耐える能力を数値化したものです。


単位は MPa·m¹/² で表されます。例えばSUS304(18Cr-8Niステンレス鋼)の破壊靱性値は約350 MPa·m¹/² と非常に高く、比較的一般的な鉄(Fe)では120〜150 MPa·m¹/²、アルミニウムは30〜35 MPa·m¹/² 程度です。セラミック(炭化ケイ素SiCなど)は2〜3 MPa·m¹/² と金属に比べて格段に低く、欠陥に対してはるかに敏感です。


破壊力学のアプローチでは構造物の安全性評価に次の3グループの情報が必要です。①欠陥の形状・寸法・位置、②応力の大きさと分布、③材料の靱性・諸特性値です。つまり破壊靱性値が求められていない場合、正確な安全性評価はできません。これが原則です。


参考:応力拡大係数と破壊靱性値の関係について詳しい解説
応力拡大係数と破壊じん性|破壊工学の基礎知識5(イプロス)


破壊靱性値の求め方①|KIC試験(線形弾性破壊靱性試験)の手順

KIC試験は、金属材料の平面ひずみ破壊靱性値 KIC を求めるための最も基本的な試験法です。適用規格はASTM E399(または国内JIS G0564)で、高強度鋼・Ti合金・高強度Al合金などが主な対象です。近年では3Dプリンタによる造形品やMg合金も対象に加わっています。


試験の基本的な手順は次のとおりです。


ステップ 内容
素材受入れ 材料の降伏応力などの機械的性質を確認(なければ引張試験で取得)
②試験片加工 C(T)試験片(コンパクトテンション型)に機械加工
③疲労予き裂の導入 疲労試験機を用いて機械ノッチ先端に規定長さの疲労き裂を導入
④開口試験の実施 一定速度で荷重を与え、クリップゲージで開口変位を計測
⑤き裂長さの測定 試験後、破面を分離してき裂長さ「a」を測定
⑥有効性の判定 PQを算出し、Pmax/PQ比が1.10以下か確認
⑦KQの算出と判定 KQが有効な平面ひずみ破壊靱性 KIC かを判定


試験片として一般的に使用されるC(T)試験片は、コンパクトテンション型と呼ばれる短冊状の形状で、一端にピン孔を2つ持ちます。板厚Bと初期き裂長さaは規格で厳しく規定されており、有効な KIC を得るためには次の条件を満たす必要があります。


$$B,\ a \geq 2.5\left(\frac{K_{IC}}{\sigma_{YS}}\right)^2$$


ここで σYS は降伏応力です。この条件は「平面ひずみ状態」を確保するためのもので、試験片が薄すぎると平面応力状態になってしまい、より高い(非保守的な)値が得られてしまいます。これが条件です。


高強度鋼であれば(KIC/σYS)²の値は比較的小さくなるため、小さな試験片でも有効な KIC が得られる場合があります。一方、高靱性材(低・中強度鋼など)では KIC/σYS が大きくなり、有効な KIC を得るために非常に大きな試験片が必要になります。その場合は次のJIC試験に切り替えるのが現実的な対応策です。


参考:KIC試験の手順と試験片形状について
静的強度・破壊靭性試験(神戸工業試験場)


破壊靱性値の求め方②|JIC試験とCTOD試験の使い分け

JIC試験とCTOD試験は、いずれも弾塑性破壊靱性を求めるための試験です。高靱性材では変形が非線形領域まで及ぶため、線形弾性を前提とするKIC試験では有効な値が得られないことがあります。そのような材料に対応するのがJIC試験とCTOD試験です。


JIC試験は、ASTM E1820 または ISO 12135 に準拠して実施します。評価パラメータは「J積分」と呼ばれるエネルギーベースの量です。KIC試験と比べて試験片の寸法制約が緩いため、比較的小さな試験片で破壊靱性値を求めることができます。これは使えそうです。


試験では除荷弾性コンプライアンス法によりJ-R曲線を取得し、JIC(き裂進展開始時のJ値)を評価します。主な手順は次のとおりです。①素材受入れ・引張試験、②試験片加工・疲労予き裂導入、③Side groove加工、④除荷コンプライアンス法による開口試験、⑤破面分離・き裂長さ測定(ヒートテント法で着色)、⑥J-R曲線の作成・JIC判定。


取得されたJIC値は次の変換式によりKJICに換算できます。


$$K_{JIC} = \sqrt{J_{IC} \cdot E / (1 - \nu^2)}$$


Eはヤング率、νはポアソン比です。これにより同一単位(MPa·m¹/²)で KIC と比較評価することも可能です。


CTOD試験(Crack Tip Opening Displacement試験)は、き裂先端の開口変位(CTOD)を破壊靱性の指標とする方法です。主な適用対象は低・中強度の溶接構造用鋼で、特に溶接継手材の脆性破壊(へき開破壊)評価に用いられます。試験片は SE(B)試験片(3点曲げ型)を使用し、板厚は実際の使用寸法のままで試験するのが一般的です。


3つの試験法を使い分けるポイントは次のようにまとめられます。


試験種別 主な対象材料 特徴 主要規格
KIC試験 高強度鋼・Ti合金・Al合金 線形弾性、小規模降伏条件が必要。試験片が大きくなる場合あり ASTM E399・JIS G0564
JIC試験 高靱性鋼・低中強度鋼 弾塑性対応。KICより小さな試験片でOK。J-R曲線も取得可能 ASTM E1820・ISO 12135
CTOD試験 溶接構造用鋼・溶接継手 へき開破壊評価に特化。板厚は実寸使用が基本 WES 1108・ISO 12135


参考:3試験法の詳細と試験事例について
破壊靭性試験(JFEテクノリサーチ株式会社)


破壊靱性値の求め方③|板厚と平面ひずみ状態が結果に与える影響

破壊靱性値を正しく求めるうえで、最も見落とされやすいポイントのひとつが「板厚の影響」です。多くの技術者は「試験片が大きければ正確な値が得られる」と考えがちですが、実際には板厚によって測定値は大きく変化します。


一般的に、板厚が増すにつれて破壊靱性値は低下していきます。そしてある一定の板厚に達すると、破壊靱性値は最小値に収束します。この収束した最小値のことを「平面ひずみ破壊靱性値(KIC)」と呼び、試験片の寸法に依存しない材料固有の物性値です。これが基本です。


なぜ板厚によって値が変わるのでしょうか? それはき裂先端における「応力状態の違い」に起因します。板厚が薄い(または板幅が小さい)場合、き裂先端は板の厚み方向に自由に変形できるため「平面応力状態」になります。この状態では塑性変形が大きくなり、見かけ上の破壊靱性値が高く(楽観的に)出ます。


一方、板厚が十分に厚くなると、き裂先端は周囲の材料に拘束され、厚み方向の変形が抑制された「平面ひずみ状態」になります。この状態での破壊靱性値が最小かつ最も信頼性の高い値です。設計に用いる場合は必ずこの平面ひずみ破壊靱性値(KIC)を使うことが原則です。


実際の板厚と有効なKICが得られる関係は次の式で確認できます。


$$B \geq 2.5 \left(\frac{K_{IC}}{\sigma_{YS}}\right)^2$$


例えば、σYS = 700 MPa の高強度鋼で KIC = 70 MPa·m¹/² の場合、


$$B \geq 2.5 \times \left(\frac{70}{700}\right)^2 = 2.5 \times 0.01 = 0.025\ \text{m} = 25\ \text{mm}$$


つまり試験片の板厚は最低でも25mm(定規2本分強)必要ということです。この計算を省略して小さすぎる試験片を使ってしまうと、測定された値は「平面応力的な値」になり、実際の構造物には適用できない危険な楽観値になります。厚さには注意すれば大丈夫です。


逆に、降伏応力が低い高靱性材ではこの必要板厚が非常に大きくなるため、KIC試験の実施が困難になるケースがあります。その場合のJIC試験への切り替えは前節で説明したとおりです。


参考:板厚と平面ひずみ状態の関係についての詳細
靭性・破壊靭性(日鉄テクノロジー・日本製鉄)


破壊靱性値の求め方④|疲労予き裂の導入と試験を無効にしない管理ポイント

破壊靱性試験の精度を左右する最重要工程が「疲労予き裂の導入」です。破壊靱性試験では、機械加工による切欠きだけでは先端の曲率が大きすぎて実際の鋭いき裂を再現できません。そのため、切欠き先端に疲労試験機を使って先鋭な疲労き裂(疲労予き裂)を規定の長さだけ成長させる工程が必要です。


この工程が不適切だと、試験結果は完全に無効になります。ASTM E399では疲労予き裂の導入に関して、主に次の条件を規定しています。


  • 最終段階のき裂導入時の最大応力拡大係数が、測定されたKICの60%を超えないこと(過大な荷重をかけると先端が鈍化・塑性変形し、試験値が高くなる)
  • 疲労予き裂長さが、a/W(き裂長さ/試験片幅)の比で0.45〜0.55の範囲になるよう調整すること
  • 試験片の板厚方向でき裂の前線(フロント)が均一であること(斜めになると測定値がばらつく原因になる)


溶接継手のCTOD試験では残留応力の影響でき裂が板厚方向に均一に進展しないことがあります。その場合は「Local compression法(プラテン法)」などで残留応力を均一化してから疲労予き裂を導入する必要があります。残留応力には注意が条件です。


また、対象材料の機械的性質(降伏応力など)が事前にわかっていない場合は、先に引張試験を実施してそれを取得することが必要です。これを省略すると疲労予き裂の導入条件が適切に設定できず、試験結果の有効性が確認できない状況になります。


疲労予き裂の導入は、一見するとシンプルな作業に見えますが、実際には熟練した技術と適切な設備が必要な工程です。試験片の製作から予き裂導入・試験実施・報告書作成まで一貫して対応できる第三者試験機関(神戸工業試験場やJFEテクノリサーチなど)に委託する方法も、信頼性の高いデータを得るための有効な選択肢の一つです。


鉄鋼材料の疲労き裂進展の下限界応力拡大係数範囲(⊿Kth)は、目安として6〜10 MPa·m¹/² 程度です。この値以下であれば、微小き裂が存在していてもき裂は成長しません。高張力鋼ハイテン)では⊿Kthが低くなる傾向があり、微細欠陥や加工傷に対して敏感になります。これは必須の知識です。


参考:疲労予き裂の役割と試験有効性評価について
破壊靭性試験法(日鉄テクノロジー)


破壊靱性値の引張強さとのトレードオフ|高強度鋼を選ぶ前に知っておくべき事実

金属加工の設計・材料選定において、しばしば見過ごされる重要な事実があります。それは「引張強さ(引張強度)が高くなるほど、破壊靱性値は低下する傾向がある」というトレードオフです。


これは一般常識に反するように聞こえますが、破壊力学的には十分に説明できる現象です。材料を高強度化すると、結晶組織の微視的な変化(析出物の粗大化、残留応力の増大など)によりき裂先端での塑性変形能が失われ、材料のねばり強さ(靱性)が低下します。つまり強度と靱性はしばしば「二律背反」の関係にあります。


破壊靱性ランキングで見ると、SUS304(350 MPa·m¹/²)は非常に高い靱性を持つ一方、引張強さは比較的高くないステンレス鋼です。一方で高強度アルミニウム合金(例:航空機用7000系)は引張強さは高いものの、破壊靱性値は20〜30 MPa·m¹/² 程度に留まります。


特殊鋼倶楽部の技術資料によれば、「通常、強度(硬さや引張強さ)が高くなると、ねばさや靱性が低下する」と明記されています。ただし例外として、「結晶粒度微細化(細粒化)による強化」は強度と靱性の両方を同時に向上させることができる手法として知られています。


この知識は実際の設計にどう影響するでしょうか? 例えば引張強さ 1,200 MPa 超の超高強度鋼(降伏応力 1,000 MPa 超)を使用する場合、き裂長さ わずか 5 mm(爪楊枝半分くらいの長さ)の欠陥でも部材の破壊につながり得ます。引張強さだけで材料を選ぶと、欠陥に対して非常に脆弱な構造物になるリスクがあります。


また、引張強さが 1.2 GPa 以上の高強度鋼では「遅れ破壊」のリスクも増大します。これは使用環境から鋼材に侵入する水素によって、一定時間後に突然破壊が起きる現象です。こうした現象も破壊靱性値が低い材料で起きやすいとされています。


材料選定の際は「引張強さ」だけでなく「破壊靱性値 KIC」と「降伏応力 σYS」の組み合わせで評価することが、損傷許容設計(Damage Tolerant Design)の基本的な考え方です。この3値の組み合わせが条件です。旋削加工・プレス加工・溶接加工など、加工工程で微小なき裂が入る可能性がある用途では特に重要な観点です。
