犠牲陽極と亜鉛の仕組みと正しい選び方・防食効果

犠牲陽極と亜鉛の防食原理・選び方・現場での活用法

亜鉛の犠牲陽極は「どこでも同じように効く」と思っていると、設備が想定より早くサビて数十万円の損害が出ることがあります。

この記事でわかること

⚡

犠牲陽極・亜鉛の基本原理

イオン化傾向と電位差を使って「亜鉛が身代わりになって鉄を守る」仕組みをわかりやすく解説します。

🌊

環境別・陽極材料の使い分け

海水・淡水・土中など環境ごとに亜鉛・アルミ・マグネシウムをどう選ぶべきか、失敗しない判断基準を紹介します。

🔧

交換時期・設計・現場での注意点

陽極の消耗量の計算方法や交換のタイミング、現場で見落としやすい「絶縁不良」「接触不良」のリスクを解説します。

このページの目次

犠牲陽極と亜鉛の防食原理・選び方・現場での活用法

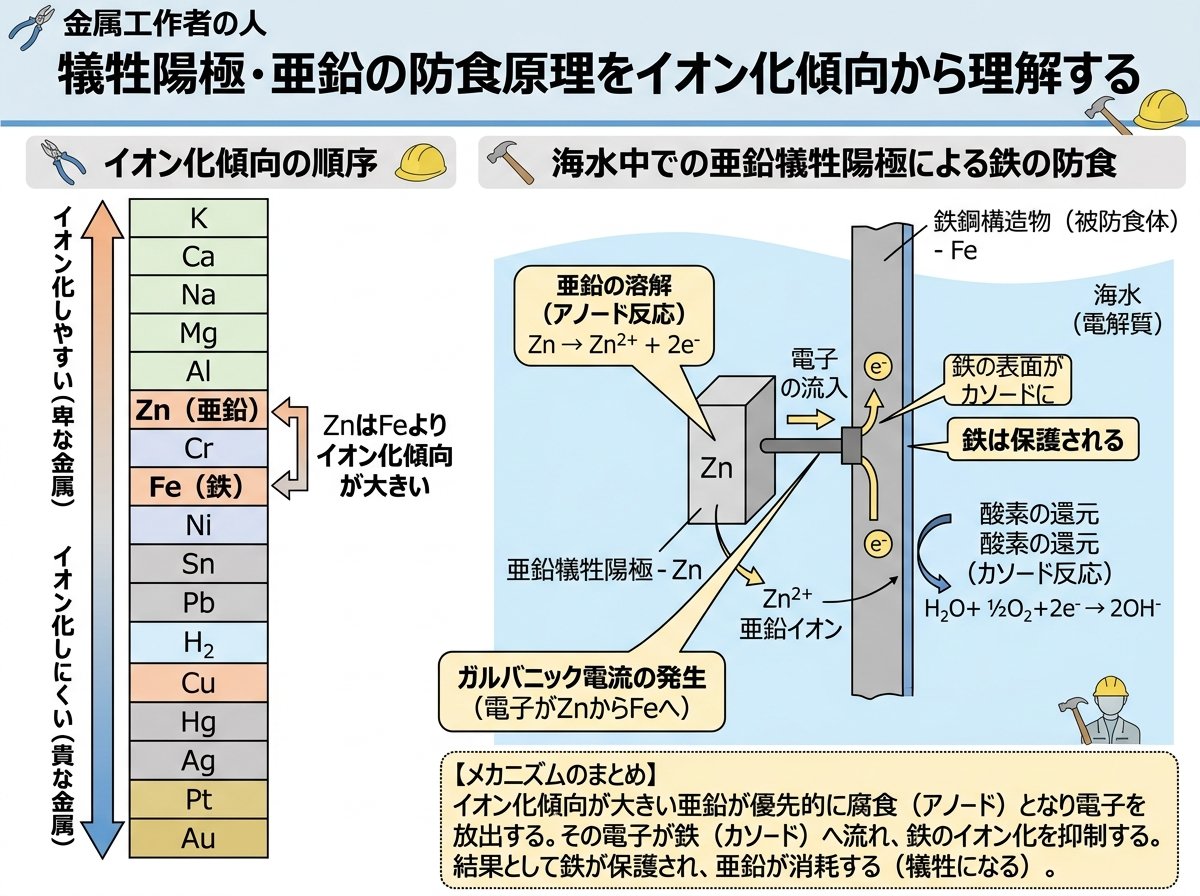

犠牲陽極・亜鉛の防食原理をイオン化傾向から理解する

金属加工の現場では「亜鉛は錆びにくい」とよく言われますが、実際はむしろ「亜鉛は鉄よりも先に錆びる」という特性を積極的に利用しています。これが犠牲陽極の根幹にある考え方です。

電気化学では、各金属は水や海水などの電解質中で固有の「電位」を持っています。異なる金属を電解質中で接続すると電位差が生じ、電位の低いほう（卑な金属）が先に溶け出します。亜鉛の自然電位はおよそ -1.03V（vs. CSE：飽和カロメル電極基準）であり、鉄（約 -0.60〜-0.80V）よりも明らかに卑です。この差が、亜鉛から鉄へ電子を一方的に供給する「電池」を形成します。

つまり防食の仕組みはこうです。

- 亜鉛（卑な金属）→ 電子を放出して溶け出す = アノード（陽極）
- 鉄（貴な金属）→ 電子を受け取って保護される = カソード（陰極）

亜鉛が溶け出すことで、鉄はカソード分極され腐食反応が抑制されます。これが「犠牲陽極方式（流電陽極方式）」と呼ばれる電気防食の原理です。

この防食の歴史は意外と古く、1824年にイギリスの化学者サー・ハンフリー・デービーが木造軍艦の銅板腐食を防ぐために小さな亜鉛または鉄のブロックを取り付けてテストしたのが起源と言われています。実績は200年にわたります。

つまり「亜鉛は錆びないから使う」ではなく「亜鉛が先に錆びるから使う」が正解です。

日本防蝕工業株式会社は電気防食技術の基礎から実績まで詳しく解説しています。電気防食の原理を体系的に学びたい方はこちらも参考にしてください。

金属の腐食と電気防食法（陰極防食法）- 日本防蝕工業株式会社

犠牲陽極に亜鉛・アルミ・マグネシウムを使い分ける環境別の判断基準

「とりあえず亜鉛をつけておけば大丈夫」という考え方は、現場では通用しないことがあります。犠牲陽極に使われる材料は主に3種類あり、それぞれ適した環境が異なります。

| 陽極材料 | 主な適用環境 | 電位（vs. CSE） | 特徴 |
|---|---|---|---|
| 亜鉛（Zn）合金 | 海水・海底土中・土中 | 約 -1.0V | 安定した防食性能、海水で最も実績が豊富 |
| アルミニウム（Al）合金 | 海水・海底土中 | 約 -1.05V | 単位重量あたりの電気発生量が最大、経済性が高い |
| マグネシウム（Mg）合金 | 淡水・土中（高抵抗環境） | 約 -1.55V | 電位差が大きく淡水や土中でも電流を流しやすい |

特に見落とされやすいのが淡水・土中環境での亜鉛の扱いです。アルミニウム合金の陽極は淡水中では鋼よりも電位が「貴」（プラス側）に転じやすく、犠牲陽極として機能しなくなるケースがあります。亜鉛は淡水中でも使えますが、環境の電気抵抗が高いと電流が流れにくくなり、防食効果が著しく低下します。

海水中に設置する港湾鋼構造物では、単位質量あたりの電気量（電流効率）が最も高いアルミニウム合金陽極が経済性の面で多く採用されています。一方でコンクリート中や低い土中抵抗環境では、電位差の大きなマグネシウム合金が選ばれます。

亜鉛が最も力を発揮するのは「海水直接浸漬環境」です。これが原則です。

ミスミの技術情報サイトでは各材料の特性と外部電源方式との比較まで整理されています。

電気防食法-1（カソード防食・犠牲陽極方式の解説）- MISUMI-VONA

犠牲陽極の亜鉛が「傷ついた鉄めっき面」を守れる範囲と限界

亜鉛めっきが施された鋼材は、表面に傷やピンホールができても周囲の亜鉛が犠牲的に溶け出して鉄を守ります。しかし「どこまでの傷でも守れるのか」という点は、現場で意外と知られていません。

犠牲防食が働く範囲は、環境の電気抵抗や電解質の種類によって変わります。一般的に亜鉛めっきが電気化学的に保護できる露出した鉄の範囲は、亜鉛面から数mm〜十数mm程度とされています。傷の幅がそれを超えると、犠牲防食だけでは完全に保護できなくなります。

これは塗装と大きく異なる点です。塗膜は傷が入ると、その部分を起点にして膜の下を錆が広がりやすくなります（アンダーカット腐食）。一方、亜鉛めっきは傷が入っても周囲の亜鉛が電気化学的に鉄を守るため、錆の進行が遅くなります。これは実際の腐食試験データでも確認されており、亜鉛めっき鋼板は塗装鋼板より傷部分での錆の横広がりが明確に抑制されています。

ただし、亜鉛めっきの「保護皮膜作用」と「犠牲防食作用」は別物です。

- 保護皮膜作用：亜鉛表面に生成する酸化亜鉛・炭酸亜鉛などの緻密な皮膜が酸素や水の侵入を物理的にブロックする
- 犠牲防食作用：亜鉛が電気化学的に溶け出して鉄を陰極分極し、電気的に守る

2つの作用が同時に働くことで、亜鉛めっきは単純な塗装よりも優れた耐食性を発揮します。これは使えそうですね。

犠牲陽極（亜鉛）の消耗量・交換時期の計算と維持管理の実務

犠牲陽極は「一度つければ永遠に効く」ものではありません。陽極材は消耗品です。

陽極が溶け出して消耗すれば当然、防食電流も低下します。港湾施設に関する国土交通省のガイドラインでは、以下の式で陽極の残寿命を算出することが定められています。

$$\text{残寿命} = \dfrac{\text{陽極残存重量}}{\text{陽極の年間平均消耗量}}$$

$$\text{年間平均消耗量} = \dfrac{\text{初期重量} - \text{残存重量}}{\text{経過年数}}$$

たとえば初期重量10kgの亜鉛陽極が5年後に7kgになっていた場合、年間消耗量は0.6kg/年、残寿命はおよそ11.7年という計算になります。感覚的には「缶コーヒー1本分（約350g）程度ずつ毎年溶けている」イメージです。

維持管理で重要なのは、陽極が全体重量の50〜60%以下に消耗した時点で交換を計画することです。残量が少なくなると防食電流が急激に落ちるため、手遅れになる前に手を打つ必要があります。

また、設計段階では「防食面積÷陽極設置個数」で1個の陽極が分担する面積を算出し、必要な陽極質量を逆算します。亜鉛合金の単位質量あたりの理論発生電気量は一般的に約780Ah/kgとされており、この数値をもとに設計寿命から必要重量を計算します。

交換サイクルを管理したい場合は、陽極の重量測定記録を残すのが基本です。港湾施設では年1回以上の電位測定も推奨されています。

現場で見落とされがちな犠牲陽極・亜鉛の「接続不良」と「異種金属接触」のリスク

犠牲陽極を設置しているのに「なぜか鉄が錆びる」という現場トラブルの多くは、陽極と被防食体の電気的な接続不良が原因です。犠牲陽極は、被防食体と直接電気的につながっていなければ、まったく機能しません。これが基本です。

取り付けボルトが錆びて抵抗が大きくなっていたり、取り付け面に塗膜や酸化皮膜が挟まっていたりするだけで、防食電流が十分に流れなくなります。定期点検では「目視でボルトが残っているかどうか」だけでなく、電位測定によって実際に防食電流が流れているかどうかを確認することが欠かせません。

もう一つ注意が必要なのは異種金属接触腐食（ガルバニック腐食）のリスクです。亜鉛めっき鋼材と銅または銅合金を電解質中で接触させると、亜鉛が急激に溶け出します。電位差が大きく（約0.8〜1.0V）、腐食が著しく促進されます。配管継手や取り付け金具に何気なく銅合金を使っていると、亜鉛めっきが数年で剥落するリスクがあります。

逆に「意図せず良い組み合わせ」も存在します。亜鉛とアルミニウムを接触させた場合は、亜鉛がアルミニウムに対して卑であるため、亜鉛がアルミニウムを守る方向に電流が流れます。アルミ製品の防食に意図的に亜鉛を使う設計もこの原理を応用したものです。

厳しいところですね。ガルバニック腐食の組み合わせ表（電食組み合わせ表）は設計段階から手元に置いておくことをおすすめします。材質選定の際は電位差が 0.2V以下になる組み合わせを目安にすると、接触腐食のリスクを大幅に下げられます。

電気防食の基礎から応用まで図解で確認できるTDKのコンテンツも参考になります。

鉄をさびから守る、電気防食と犠牲陽極の仕組み - TDK Corporation

亜鉛めっきと独立型犠牲陽極の違い——金属加工現場での使い分け視点

「犠牲陽極」と聞くと、海中に取り付けるブロック状の亜鉛を思い浮かべる方が多いですが、金属加工の現場ではより身近な形でも犠牲防食が活用されています。それが「亜鉛めっき（溶融亜鉛めっき・電気亜鉛めっき）」です。

ブロック型の独立した犠牲陽極と亜鉛めっきは、原理は同じでも用途と防食設計の考え方が異なります。

種類	形態	主な用途	防食範囲
独立型犠牲陽極（亜鉛インゴット）	取り外し可能なブロック	船舶・港湾鋼構造物・埋設配管	陽極から数十cm〜数m
亜鉛めっき（溶融・電気）	鋼材表面に直接被覆	建築鋼材・配管・締結部品	めっき面から数mm〜十数mm
ジンクリッチペイント（塗料型）	亜鉛末入り塗料	現地補修・橋梁補修・大型鋼構造物	塗膜内亜鉛末が近傍の鉄を保護
