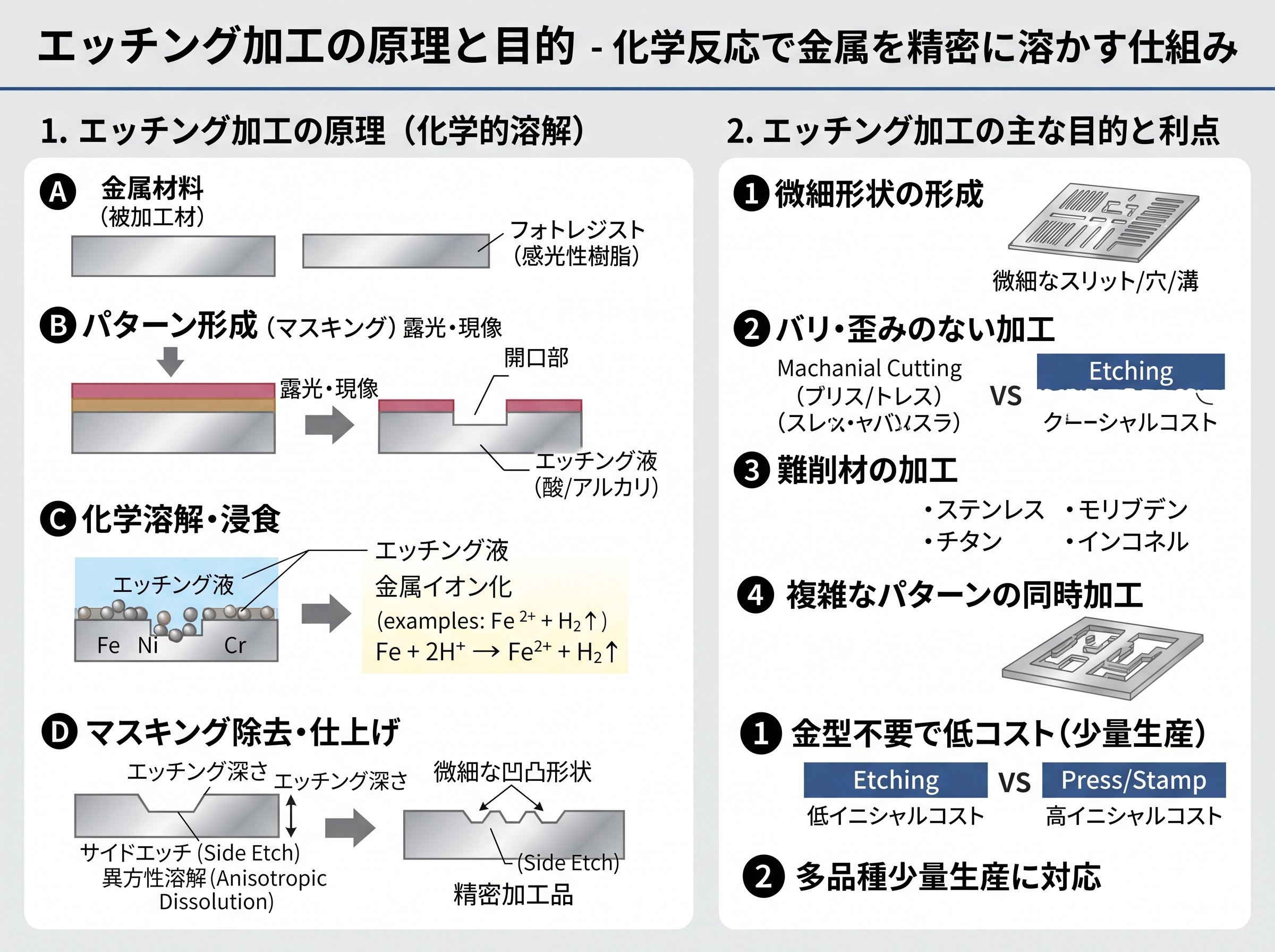

エッチング加工とは、化学薬品の腐食作用や反応性の高いガスを利用して、金属やガラス、半導体などの材料を部分的に除去し、目的の形状やパターンを形成する微細加工技術です 。食刻（しょっこく）とも呼ばれます 。
その基本的な原理は、まず加工したい材料の表面で、除去したくない部分を「フォトレジスト」と呼ばれる保護膜で覆う（マスキングする）ことから始まります 。この状態で材料全体をエッチング液に浸したり、エッチングガスに晒したりすると、保護膜で覆われていない部分だけが化学反応によって選択的に溶解・除去されます 。最後に、不要になったフォトレジストを剥がし取ることで、設計どおりの精密な形状が完成します 。
この技術の主な目的は、切削や研削といった物理的な方法では難しい、μm（マイクロメートル）単位の微細で複雑な加工を実現することにあります 。刃物を使わないため、バリやカエリ、歪みといった機械加工特有の欠点が発生せず、薄い材料でも変形させることなく加工できるのが大きな特徴です 。半導体の微細な回路パターン形成や、精密電子部品の製造に不可欠な技術として、現代のテクノロジーを根底から支えています 。
エッチングで使われる化学反応は、対象となる材料によって異なります。例えば、銅基板のエッチングでは塩化第二鉄溶液が、ガラスの場合はフッ化水素酸が用いられます。これらの薬品が金属原子と反応し、金属イオンとして溶け出すことで加工が進んでいきます。
エッチング加工は、使用する腐食剤の状態によって大きく「ウェットエッチング」と「ドライエッチング」の2種類に分類されます 。それぞれに異なる特徴があり、目的や用途に応じて使い分けられています。
ウェットエッチングは、酸やアルカリ性の液体（エッチャント）を用いて化学的に材料を溶解させる、古くからある伝統的な方法です 。
ドライエッチングは、反応性の高いガスやプラズマ（電離した気体）を用いて材料を除去する方法です 。特に半導体の製造プロセスにおいて、微細な回路を形成するために不可欠な技術となっています 。
以下の表に、両者の違いをまとめます。
| 項目 | ウェットエッチング | ドライエッチング |
|---|---|---|
| 腐食剤 | 液体（酸、アルカリ溶液） | 気体（ガス、プラズマ） |
| 加工精度 | 比較的低い（サイドエッチングが発生） | 非常に高い（異方性加工が可能） |
| 生産性 | 高い（一括処理が可能） | 低い（一枚ずつの処理） |
| コスト | 安い | 高い |
| 主な用途 | プリント基板、金属部品、装飾加工 | 半導体、MEMS |
エッチング加工は微細加工に優れた技術ですが、メリットとデメリットを正しく理解し、注意点を押さえることが成功の鍵となります。
失敗しないためには、これらの特性を十分に理解し、製品に求められる精度、コスト、生産ロット数などを総合的に判断して、最適な加工方法を選択することが重要です。
半導体の微細化競争はとどまることを知らず、エッチング技術もまた、より高い精度と効率を目指して進化を続けています。近年では、従来の枠を超える革新的な技術開発が進んでいます。
その一つが、エッチングレート（材料が除去される速度）の精密な制御技術です 。加工精度を決定づけるこの要素を、ガス種、圧力、温度、プラズマ出力といった多様なパラメータを最適化することで、ナノメートルオーダーで制御する技術が開発されています 。
特に注目されているのが、AI（人工知能）の活用です 。熟練技術者の経験と勘に頼っていたパラメータ調整を、AIが過去の膨大な加工データから学習し、最適な条件を自動で導き出す研究が進んでいます。デジタルツイン技術（現実の設備を仮想空間上に再現する技術）と組み合わせることで、事前にシミュレーションを行い、加工結果を高精度に予測することも可能になりつつあります 。これにより、開発期間の短縮と歩留まりの向上が期待されています。
さらに、原子層単位で加工を制御する「アトミックレイヤーエッチング（ALE）」と呼ばれる次世代技術も実用化が近づいています。これは、材料表面に反応ガスを吸着させる工程と、反応した層だけを選択的に除去する工程を交互に繰り返すことで、究極的な精度を実現する技術です。これにより、3次元構造を持つ最新の半導体デバイスの製造が可能になります。
意外なところでは、加工に用いる部品そのものも進化しています。例えば、エッチング装置のチャンバー内でプラズマの均一性を保つために使われる「石英リング」という部品があります。このリングの形状や材質が加工精度に大きく影響するため、CNC加工や精密研磨技術を駆使して極限まで平滑に仕上げるだけでなく、AIによる形状最適化設計まで導入されています 。
このように、エッチング技術は材料科学、プラズマ物理学、情報科学といった多様な分野の知見を融合させながら、物理的な限界に挑戦し続けているのです。
以下のリンクは、エッチングレートと加工精度の関係性、そして最新のプラズマエッチング技術について、日本の技術力がどのように貢献しているかを解説しています。
半導体投資が牽引 エッチング加工用石英リング市場 - dreamnews.jp

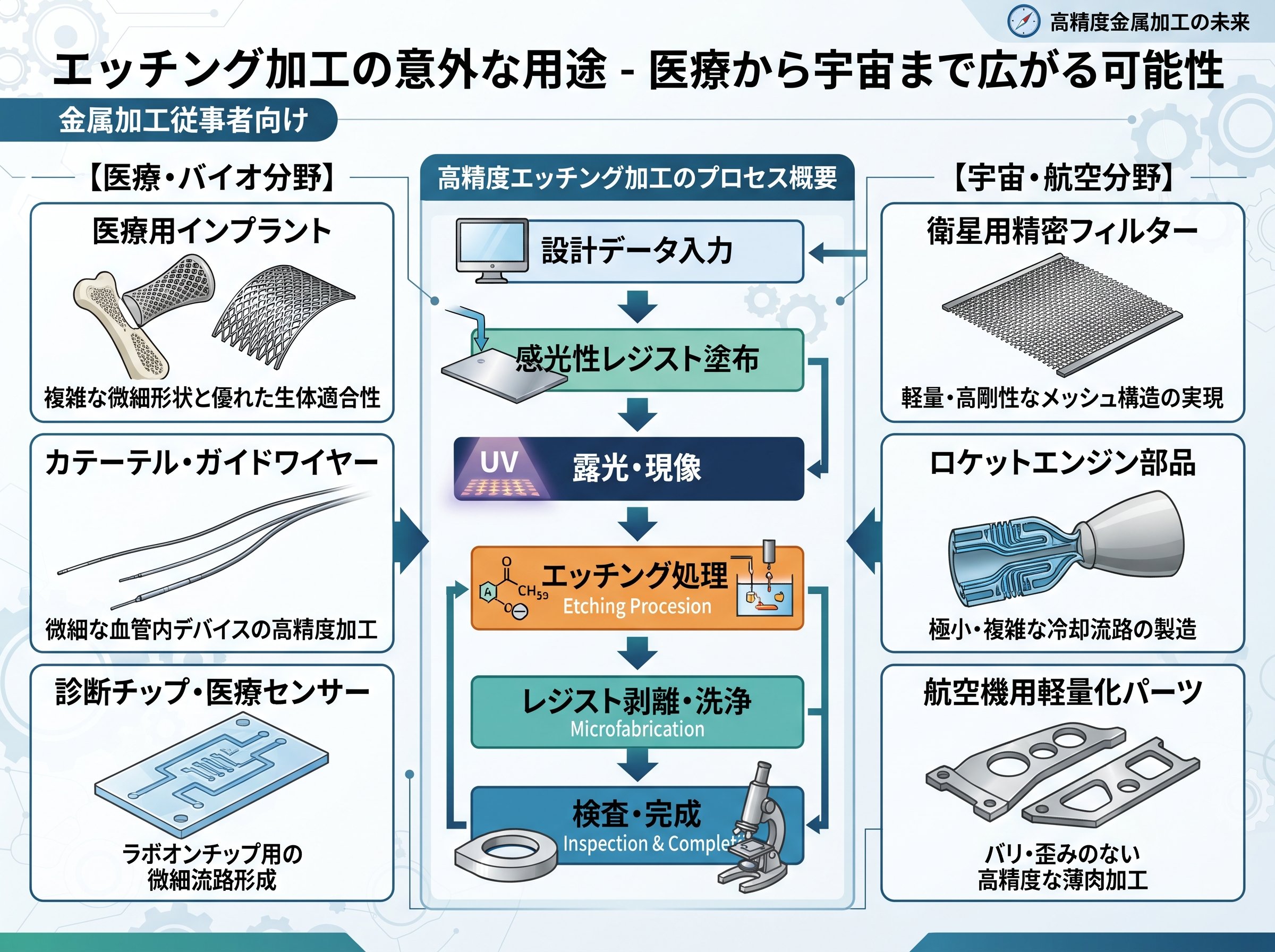

エッチング加工は、半導体や電子部品といった分野で活躍するイメージが強いですが、その応用範囲は私たちが思う以上に広く、意外な製品にも活用されています 。
高い精度と清浄度が求められる医療分野は、エッチング加工が活躍する重要なフィールドです 。
自動車産業や航空宇宙分野でも、エッチング加工は重要な役割を担っています。
金属の表面に微細な模様や文字を刻むことができるため、高級腕時計の文字盤や、スマートフォンの筐体、金属製の名刺やしおりなど、デザイン性を高める目的でも活用されています。
このように、エッチング加工は最先端の工業製品から身近な生活用品まで、その精密さと加工自由度の高さから、多岐にわたる分野で社会を支える基盤技術となっているのです。
