断面観察 樹脂埋め 手順と条件を樹脂選定から失敗対策まで解説

断面観察 樹脂埋め 手順と条件の実務ポイント

「断面観察 樹脂埋め、自己流のままだと検査1ロットまるごとやり直しになることがありますよ。」

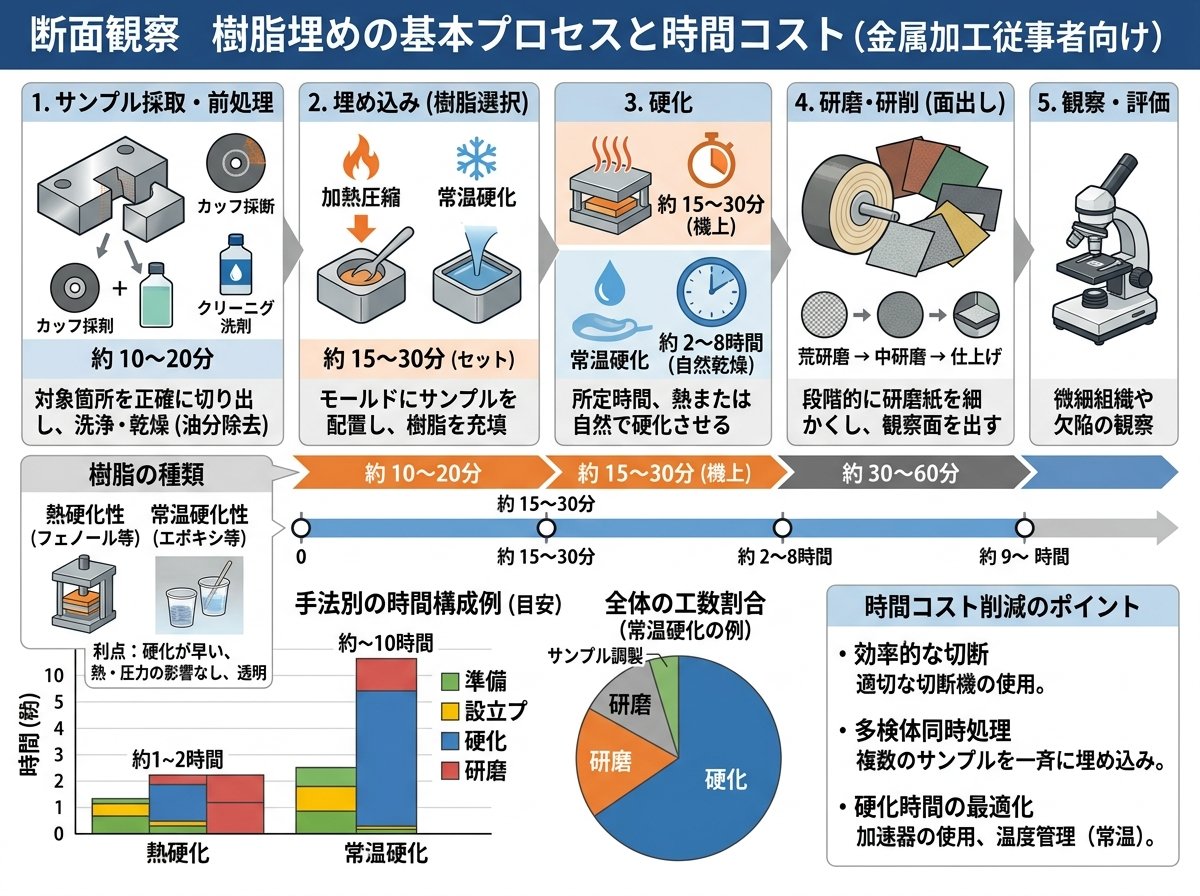

断面観察 樹脂埋めの基本プロセスと時間コスト

金属加工現場では、断面観察 樹脂埋めは「いつもの手順」で回しているラインも多いはずです。 cafediecast(https://cafediecast.com/metallographic-structure/)
ですが、切断から樹脂硬化、研磨までの各工程にかかる時間を積み上げてみると、1試料あたり30〜90分程度かかるケースが一般的です。 mipox.co(https://www.mipox.co.jp/media/archives/70)
つまり、一度でも樹脂埋めに失敗して再包埋・再研磨となると、実質「1日分の検査枠」が消える計算です。
結論は時間コストが想像以上に重いです。

この時間コストを意識すると、工程短縮よりも「一発で成功させる」再現性の方が重要だと実感しやすくなります。
具体的には、切断条件の標準化、樹脂の種類と混合比の固定化、硬化時間の管理、研磨条件の共有などをリスト化するとよいです。 cafediecast(https://cafediecast.com/metallographic-structure/)
こうしたチェックリストは、A4用紙1枚にまとめて作業台の近くに貼っておくだけでも手戻りが減ります。
つまり標準作業書レベルまで落とし込むことが基本です。

断面観察 樹脂埋めに使う樹脂種類と選定条件

断面観察 樹脂埋めに使う樹脂は、大きく「常温硬化の冷間樹脂」と「加熱する熱間樹脂」に分かれます。 jeol.co(https://www.jeol.co.jp/words/semterms/20121024.041459.html)
例えば、電子部品やはんだ接合部の断面観察では、収縮が小さく密着性の高いエポキシ系冷間樹脂が選ばれることが多く、粉末材料や小さな試料では熱可塑性アクリルを使った埋込機での樹脂埋めがよく用いられます。 youtube(https://www.youtube.com/watch?v=73NIuhCmeNk)
エポキシ系は硬化時間が30〜120分と長めな一方、収縮率が低く界面のすき間が出にくいというメリットがあります。 jeol.co(https://www.jeol.co.jp/words/semterms/20121024.041459.html)
エポキシ系は再現性と密着性重視の選択肢です。

樹脂選定では、「試料への熱影響」「硬化時間」「樹脂の硬さ」「導電性」「密着性」の5点を押さえる必要があります。 iic-hq.co(https://www.iic-hq.co.jp/library/063/pdf/063_07.pdf)
例えば、アルミ合金や銅合金のように熱に敏感な材料を熱間樹脂で埋めると、200℃近い加熱によって析出物や析出相が変化し、組織観察結果が実機と変わってしまう危険があります。 iic-hq.co(https://www.iic-hq.co.jp/library/063/pdf/063_07.pdf)
つまり試料の材質と観察目的を先に決めてから樹脂を選ぶのが原則です。

樹脂によっては導電性を持たせたタイプもあり、SEM観察やEBSD分析に使う場合には帯電防止のために導電性樹脂を選定することがあります。 iic-hq.co(https://www.iic-hq.co.jp/library/063/pdf/063_07.pdf)
ただし導電性樹脂は一般品より高価で、1回あたりの材料費が数百円〜千円単位で変わるため、毎日多数の試料を扱うラインではコストインパクトが大きくなります。
コストと性能のバランスを取るため、光学顕微鏡観察では通常エポキシ樹脂、SEMやEBSDが必要なものは導電性樹脂、と使い分ける運用も有効です。 jeol.co(https://www.jeol.co.jp/words/semterms/20121024.041459.html)
コストを抑えつつ観察要件を満たす線引きが条件です。

断面観察 樹脂埋めで起こる典型的な失敗と再測定リスク

断面観察 樹脂埋めで現場トラブルの元になるのは、気泡混入、樹脂と試料のすき間、研磨ダレ、クラック発生などです。 mipox.co(https://www.mipox.co.jp/media/archives/70)
これが異物やクラックと誤認されると、検査NGとしてロット全数を再調査する事態にもなります。
1ロットに数百〜数千個の部品が含まれる量産ラインでは、その再調査だけで残業数時間分のコストが発生しがちです。
痛いですね。

研磨ダレも見逃せません。
硬さの違う異種材料界面（たとえば硬い鋼材と柔らかい樹脂、銅とハンダなど）では、通常研磨だけでは硬い側のエッジが丸くなり、界面が後退して見えてしまいます。 iic-hq.co(https://www.iic-hq.co.jp/library/063/pdf/063_07.pdf)
この誤判定が続くと、「接合条件不良」と誤った対策に進み、設備条件を変更してしまうケースもあり得ます。
つまり誤判定の連鎖が現場コストを押し上げます。

また、切断時の熱や機械的応力が大きすぎると、試料の端部に塑性変形層やマイクロクラックが入り、これも後工程で不良と誤解されやすいポイントです。 jtla.co(https://jtla.co.jp/service/analysis/sample-preparation/cutpolish.html)
このひと手間で、端部の欠けや変形による再測定を大幅に減らせます。
再測定を減らす工夫が重要です。

断面観察 樹脂埋めの真空脱泡・含浸で変わる観察精度

断面観察 樹脂埋めで意外と効いてくるのが、真空脱泡や含浸の有無です。 test-navi(https://www.test-navi.com/jp/test/cases/pdf/12_danmenkansatu.pdf)
多孔質体や空洞を含む試料（鋳造品の巣、焼結体、電子部品の樹脂封止部など）では、表面だけ樹脂で覆っても内部まで樹脂が入りきらず、切断や研磨の際に内部の孔が崩れやすくなります。 jtla.co(https://jtla.co.jp/service/analysis/sample-preparation/cutpolish.html)
このような試料では、エポキシ樹脂を試料と一緒に容器に入れ、真空ポンプで減圧して気泡を抜きながら樹脂を含浸させる方法が用いられます。 test-navi(https://www.test-navi.com/jp/test/cases/pdf/12_danmenkansatu.pdf)
内部の空隙まで樹脂で埋めることで、孔の形状を保ったまま断面を露出できるため、空隙率やクラックの形状評価が安定します。 test-navi(https://www.test-navi.com/jp/test/cases/pdf/12_danmenkansatu.pdf)
真空含浸は精度を底上げする工程です。

特に電子部品の断面観察では、樹脂含浸後に部分切断を行い、再度樹脂埋めしてから研磨に入る例もあります。 test-navi(https://www.test-navi.com/jp/test/cases/pdf/12_danmenkansatu.pdf)
これにより、部品内のボイドやクラック、界面の剥離などの微小欠陥を、崩さずにそのまま観察できます。 test-navi(https://www.test-navi.com/jp/test/cases/pdf/12_danmenkansatu.pdf)
一方で、真空脱泡装置や真空ポンプの導入には初期投資が必要で、安価な小型装置でも数十万円規模の出費になることが多いです。
ただ、1回の再測定に数時間かかるラインであれば、数カ月〜1年程度で投資回収できるケースも珍しくありません。
投資回収のイメージがつけば導入判断がしやすいですね。

真空脱泡が難しい現場では、ガラス棒や割りばしを使って樹脂を静かに流し込み、樹脂を薄い層で何度か重ねて入れることで気泡を減らす工夫も紹介されています。 mipox.co(https://www.mipox.co.jp/media/archives/70)
また、樹脂をあらかじめ温めて粘度を下げると、流動性が上がり、細かい隙間にも入り込みやすくなります。 jeol.co(https://www.jeol.co.jp/words/semterms/20121024.041459.html)
専用装置がなくても、工夫次第で観察精度を向上させる余地があるということです。
工夫だけ覚えておけばOKです。

断面観察 樹脂埋めで研磨ダレ・界面すき間を防ぐ独自のひと工夫

補強埋めこみという工夫がポイントです。

さらに、研磨条件の微調整も重要です。
研磨紙の番手を240→320→400→600と段階的に変え、目的の観察面から0.5mm程度手前で粗研磨を止める、といった「追い込み過ぎない」ルールが推奨されています。 mipox.co(https://www.mipox.co.jp/media/archives/70)
その後、細かい番手で観察面まで慎重に近づくことで、余計なダレや段差を減らせます。 mipox.co(https://www.mipox.co.jp/media/archives/70)
また、極端に柔らかい樹脂と硬い試料の組み合わせでは、研磨圧を可能な限り下げ、パッドもやや硬いものを選ぶとエッジ保持性が良くなります。 iic-hq.co(https://www.iic-hq.co.jp/library/063/pdf/063_07.pdf)
圧力と番手管理に注意すれば大丈夫です。

現場で独自にできる対策としては、以下のようなものがあります。
・薄板や脆い試料は、対面に補強材を一緒に樹脂埋めしてから研磨する
・観察したいエッジを樹脂ブロックの中心寄りに配置し、端面から離すことで研磨時の応力集中を避ける
・研磨機の荷重と回転数を、樹脂と試料の組み合わせごとに最適値を決め、条件表として張り出す
こうした工夫を積み上げることで、「なんとなく毎回違う」状態から、「誰がやっても同じ結果」に近づけていけます。
これは使えそうです。

金属加工の現場では、設備メーカーや研磨材メーカーが提供するアプリケーションノートも役に立ちます。
こうした資料をベースに、自社サンプルで条件を微調整し、その結果を記録しておくと、異動や人員入れ替えがあっても品質を維持しやすくなります。
結論は外部資料をうまく取り込むことです。

金属組織観察・樹脂埋込の基礎的な樹脂選定やポイントの整理に役立つ解説です（樹脂種類や密着性の考え方の参考）。
