アーク溶射とは何か：仕組みや皮膜特性・適用事例を解説

ブラスト後に4時間放置すると、溶射皮膜の密着強度が大幅に低下します。

🔍 この記事の3ポイントまとめ

⚡

アーク溶射の基本原理

2本の金属ワイヤー間でアーク放電を発生させ、溶融金属を圧縮空気で吹き付けて皮膜を形成する電気式溶射法。5,000℃以上の高温により、密着強度の高い皮膜が得られる。

🏗️

圧倒的なコストパフォーマンス

溶射能力はガス式溶射の2倍以上で、1時間あたり30〜40kgの金属を溶射可能。電力のみを熱源とするためランニングコストも低く、橋梁・プラントなど大面積施工に最適。

🛡️

100年超の防食効果も実現

適切な施工と封孔処理を組み合わせることで、防食効果100年以上が期待できる。ふっ素系塗装の耐久性が30年であるのに対し、金属溶射はメンテナンスサイクルを大幅に延長できる。

このページの目次

アーク溶射とは何か：仕組みや皮膜特性・適用事例を解説

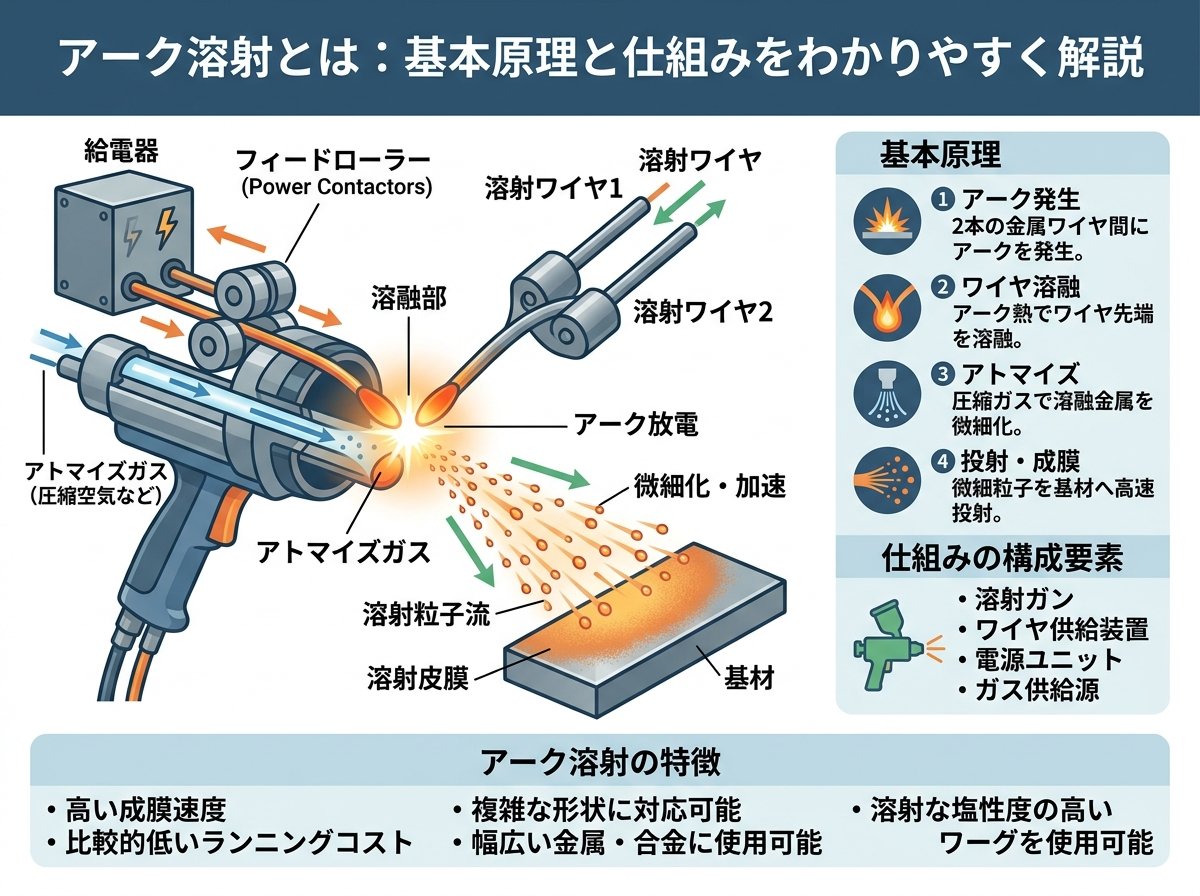

アーク溶射とは：基本原理と仕組みをわかりやすく解説

アーク溶射（Arc Spraying）とは、2本の金属ワイヤーを電極として使用し、その先端で直流アーク放電を発生させることで金属を溶融し、圧縮空気で微粒化・加速して母材（基材）表面に吹き付ける表面改質技術です。電気エネルギーを熱源とする「電気式溶射」の一種に分類されます。

原理を順を追って整理すると、次のようになります。

ステップ	内容
①電圧印加	2本の金属ワイヤーに直流電圧をかける
②アーク放電発生	ワイヤー先端が交差・短絡し、アーク放電が起きる
③溶融	5,000℃以上の高温でワイヤー先端が溶融する
④微粒化・加速	圧縮空気が溶融金属を霧状に吹き飛ばす
⑤皮膜形成	微粒子が母材に衝突・堆積して皮膜になる

使用するワイヤーの線径は通常 **0.8〜5.0mm（標準1.6mm）** で、電源は三相交流200Vまたは220Vを直流に変換して使用します。これはいわゆる定電圧直流電源で、溶接機と似た設備構成です。つまり電気設備がある現場なら比較的導入しやすい工法といえます。

アーク溶射はガス溶線式フレーム溶射法とともに「ワイヤー溶射法（Wire Process）」と総称されています。ガスを熱源とするフレーム溶射と最大の違いは、熱源が電力のみである点です。これが後述するコスト優位性と施工効率の高さに直結しています。

参考リンク（アーク溶射の原理・工程）：
トーカロ株式会社 ─ アーク溶射の原理・適用例（権威ある溶射専業大手の解説ページ）

アーク溶射とフレーム溶射・プラズマ溶射の違いと特徴比較

アーク溶射を正確に理解するには、他の溶射法との違いを把握しておくことが重要です。溶射法の違いが皮膜品質・コスト・適用範囲に直接影響するからです。

以下に主な溶射法を比較します。

溶射法	熱源	溶射温度の目安	溶射能力（kg/h）	主な特徴
アーク溶射	電気（直流アーク）	5,000℃以上	30〜40kg	高能率・低コスト・ワイヤーのみ対応
フレーム溶射	ガス（酸素＋燃料）	3,000℃前後	10〜15kg程度	設備汎用性が高い・密着力はやや低め
プラズマ溶射	電気（プラズマジェット）	10,000〜20,000℃	3〜10kg程度	セラミックスにも対応・設備コスト高
高速フレーム（HVOF）溶射	ガス（高速燃焼）	3,000℃程度	3〜10kg程度	気孔率が最低水準・超高密度皮膜

溶射能力を具体的にイメージすると、アーク溶射の1時間あたり30〜40kgというのはフレーム溶射の **2倍以上** の速度です。フレーム溶射で1日かかる広面積の施工が、アーク溶射ならその日の午前中に完了するほどのスピード差があります。これは大きなメリットですね。

一方で、アーク溶射には制約もあります。ワイヤーが電極を兼ねるため、溶射材料は **電気伝導性を持つ金属・合金に限定** されます。セラミックスや非導電性材料には使用できません。また溶融温度が高いために、金属の一部が酸化・窒化して皮膜内に酸化物が混入することがあります。この点は気孔率にも影響します。

気孔率の比較データを見ると、HVOF溶射のWC/12Co皮膜が4.6%であるのに対し、アーク溶射のSUS316L皮膜は7.7%、SUS420J2では9.7%に達します。気孔率が高い皮膜はそのままでは水分・腐食因子が浸透しやすいため、用途によっては後述する「封孔処理」が必要です。気孔率が条件です。

参考リンク（各溶射法の気孔率データ一覧）：
株式会社シンコーメタリコン ─ 溶射皮膜の気孔率データ（各溶射法・材料別の実測値一覧）

アーク溶射の皮膜特性と用途：防食・耐摩耗から擬似合金まで

アーク溶射で形成できる皮膜の特性と用途の幅広さは、現場で知っておくと非常に役立ちます。

まず防食用途についてです。亜鉛（Zn）やアルミニウム（Al）ワイヤーを使ったアーク溶射皮膜は、鉄よりも電気化学的に卑（ひ）な電位を持つため、**犠牲陽極効果**によって母材（鋼材）を電気化学的に保護します。これはめっきや塗装とは根本的に異なるメカニズムで、皮膜に傷がついても周囲の溶射金属が犠牲になって鋼材の腐食を防ぎます。

防食性能の耐久年数を塗装・めっきと比べると際立ちます。

ふっ素系塗装：約30年
溶融亜鉛めっき：約20〜25年
アルミニウム溶射（適切な封孔処理込み）：推定100年以上

塗替えコストは橋梁1橋あたりで数千万円規模になることもあります。そのため長期的なトータルコストを考えると、溶射は有力な選択肢になります。これは使えそうです。

次に耐摩耗用途です。アーク溶射はフレーム溶射より密着強度・皮膜強度が高く、より重荷重の条件下にも適用できます。ボイラ設備の磨耗部品や各種産業機械の摺動部位に適用されており、設備の延命化・メンテナンス費用の削減に貢献しています。

そして見逃せないのが**擬似合金（疑似合金）皮膜**の形成です。アーク溶射では2本のワイヤーに**異なる金属**を使うことができます。例えば亜鉛ワイヤーとアルミニウムワイヤーを同時に溶射すると、その混合比率の擬似合金皮膜が一度の施工で得られます。通常の製錬プロセスでは製造困難な組み合わせでも皮膜化できる点が、アーク溶射の大きな独自優位性です。つまり材料の自由度が高いということです。

代表的な適用分野をまとめると、以下の通りです。

🌉 橋梁・鋼構造物：防食（亜鉛・アルミ溶射）
🏭 化学プラント・ボイラ：耐食・耐熱・耐摩耗
⚙️ 産業機械部品：寸法復元・耐摩耗
🔬 半導体製造装置：チャンバー内シールド板への防汚・機能付与
🚢 石油精製設備：応力腐食割れ防止

参考リンク（アーク溶射の適用事例・用途解説）：
溶射加工・技術のすべてが分かるメディア ─ アーク溶射のプロセスと実施例（橋梁・ボイラ・半導体装置への適用事例）

アーク溶射の前処理（ブラスト処理）で現場が犯しがちな失敗

アーク溶射の品質は、溶射作業そのものよりも**前処理の質**で決まると言っても過言ではありません。これが基本です。

前処理の中心となるのはブラスト処理です。ブラスト処理の目的は2つあります。1つ目は、母材表面の錆・旧塗膜・油脂などの異物を完全に除去すること。2つ目は、母材表面に意図的な凹凸（アンカープロファイル）を形成して、溶射粒子が引っかかりやすくすることです。この表面の粗さ（アンカー効果）によって密着力が格段に向上します。

標準的にはブラスト清浄度 **Sa2.5以上**、表面粗さ **Ra8μm以上** が要求されます。Ra8μmとは目で見てわかる細かい凹凸で、例えばヤスリ掛けした後の鋼材表面に近いイメージです。

ここで現場で起きやすい失敗が「ブラスト後の放置時間」です。ブラスト処理した鋼材表面は非常に活性化されており、空気中の水分に触れるだけでごく短時間で再び錆が発生します。橋梁向け塗装仕様書の基準では**ブラスト後2時間以内に溶射施工する**ことが求められており、温度・湿度が管理された屋内でも4時間が上限とされています。

ブラスト後に放置しすぎると、錆が密着を妨げます。「すぐに溶射できないから明日やればいい」という判断が、皮膜の密着不良・早期剥離に直結するのです。痛いですね。

もう一点、見落とされがちなのが**露点管理**です。母材表面の温度が大気の露点より3℃以上高い状態で施工しなければなりません。気温が低い冬季や湿度が高い梅雨時期は、母材が結露していることがあり、その状態で溶射しても皮膜の密着力が著しく低下します。温湿度計と露点計の活用が現場では不可欠です。

前処理工程の手順を整理します。

素地の清浄化（脱脂・旧塗膜除去）
ブラスト処理（Sa2.5以上・Ra8μm以上）
ダスト・研削材の除去（エアブロー）
露点確認（母材温度＞露点+3℃）
溶射施工（ブラスト後2時間以内に開始）

この手順を一つでも省略すると、皮膜が現場で剥がれるリスクが跳ね上がります。前処理の手順が条件です。

参考リンク（溶射前処理・ブラスト処理の重要性）：
100年錆びない防食工場ブログ ─ 素地調整（ブラスト）の重要性（塗装・溶射の耐久性を決める前処理の解説）

アーク溶射の封孔処理と施工後管理：長寿命化のために知っておくべきこと

アーク溶射皮膜には気孔が存在します。前述の通り、材料や施工条件によっては気孔率が4〜10%に達することもあります。この気孔は皮膜内部への水分・塩分・腐食性物質の浸透経路となるため、防食用途では特に対策が必要です。その対策が**封孔処理（シーリング）**です。

封孔処理とは、溶射後の皮膜表面に樹脂系封孔材（エポキシ、変成シリコーン、アクリル系など）を塗布・含浸させて気孔を塞ぐ工程です。これにより、気孔への水分侵入を防ぎ、防食効果を大幅に延長できます。

封孔処理の種類を用途別に整理します。

封孔材の種類	主な用途	特徴
エポキシ系	防食・防湿	密着力が高い・屋外耐久性に優れる
変成シリコーン系	高温環境	耐熱性が高い・柔軟性あり
アクリル系	一般防食	施工しやすい・コストが低め

ただし封孔処理材自体にも耐用年数があります。Al-Mg溶射（プラズマアーク溶射）を例にとると、溶射皮膜そのものの期待耐久性は100年以上とされる一方、封孔処理材は紫外線暴露部などで**通常30年ごとに補修**が必要とされています。つまり「溶射を一度すれば完全に手放し」ではなく、封孔処理の維持管理も含めたライフサイクルコスト設計が求められます。

施工後管理の観点で覚えておきたいポイントは以下の通りです。
