SNCM439材質の成分・特性と熱処理を徹底解説

SNCM439の材質・成分・特性と加工の基礎知識

SNCM439は「焼き入れしやすいから熱処理は適当でいい」と思っていると、硬度不足で納品クレームになります。

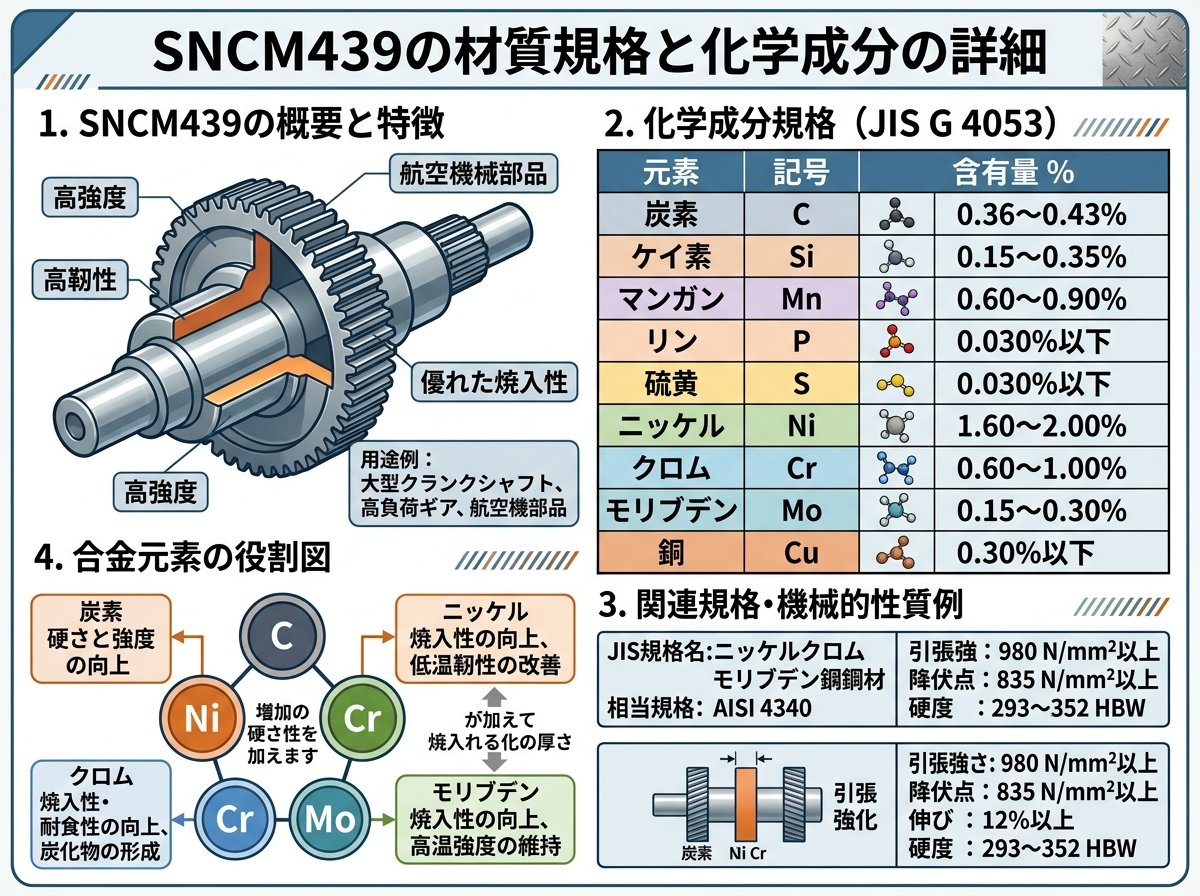

SNCM439の材質規格と化学成分の詳細

SNCM439はJIS G 4053で規定されるニッケルクロムモリブデン鋼（Ni-Cr-Mo鋼）です。数字の「439」は同規格内での鋼種識別番号であり、成分バランスが異なる複数のSNCM鋼の中でも特に焼入れ性と靭性のバランスが優れた鋼種として位置づけられています。

化学成分の規定値はおおよそ以下のとおりです。

元素	規定範囲（質量%）
C（炭素）	0.36〜0.43
Si（ケイ素）	0.15〜0.35
Mn（マンガン）	0.60〜0.90
Ni（ニッケル）	1.60〜2.00
Cr（クロム）	0.60〜1.00
Mo（モリブデン）	0.15〜0.30

炭素量が約0.4%と中炭素域にあるため、焼入れ後に高い硬度（HRC50〜55程度）を発揮します。つまり強度と靭性の両立が可能です。

Niは焼入れ性と低温靭性の向上に寄与し、Crは硬度と耐摩耗性を補います。Moは焼戻し脆性（高温焼戻し時の靭性低下）を抑制する重要な役割を担っており、この三元素の組み合わせこそがSNCM439の最大の特徴です。これは使えそうです。

同じNi-Cr-Mo系でもSNCM420（浸炭用）と混同されることがありますが、SNCM439は浸炭処理を前提とした鋼種ではありません。用途によって明確に使い分ける必要があります。

SNCM439材質の機械的性質と引張強さの目安

熱処理条件によって機械的性質は大きく変化するため、「素材を買えばそのまま使える」という考え方は危険です。一般的に焼入れ・焼戻し処理後に得られる機械的性質の目安は以下のとおりです。

• 引張強さ：980〜1180 MPa（約100〜120 kgf/mm²）
• 降伏点（耐力）：835 MPa以上
• 伸び：12%以上
• 絞り：50%以上
• シャルピー衝撃値：78 J以上

引張強さ980 MPaというのは、直径10mmの丸棒1本で約770kgfの引張荷重に耐える計算です。一般的な構造用鋼（SS400）の引張強さが400〜510 MPaであることと比較すると、約2倍の強度があることがわかります。

強度が高いということですね。ただし、この数値はあくまで適切な熱処理を施した場合の値であり、素材のままの「黒皮材」や焼きならし材では大幅に低下します。

また、高強度材は切欠き感受性が高い傾向があります。これは、部品表面の微小な傷や角部の形状が応力集中を引き起こし、実際の破断強度を大幅に低下させる現象です。SNCM439を使った部品設計・加工では、Rをしっかりつけることが条件です。

SNCM439材質の熱処理条件と焼入れ・焼戻しの管理ポイント

SNCM439の性能を最大限に引き出すには、熱処理条件の管理が最重要課題です。代表的な熱処理条件は以下のとおりです。

• 🔥 焼入れ温度：830〜880℃（油冷または水冷）
• 🌡️ 焼戻し温度：550〜650℃（空冷）
• ⏱️ 焼戻し保持時間：断面径1インチ（約25mm）につき最低1時間を目安

焼戻し温度が低すぎると残留応力が抜けず、使用中に変形や割れが生じるリスクがあります。特に300〜400℃での焼戻しは「低温焼戻し脆性」域に相当するため、SNCM439では原則としてこの温度帯を避けるのが基本です。

Moを含むSNCM439は500℃前後の「高温焼戻し脆性」も抑制されていますが、焼戻し後の冷却は油冷または水冷で素早く行うことが推奨されます。ゆっくり冷やすと脆化するリスクが残ります。厳しいところですね。

大断面部品（例：直径100mm以上のシャフト）の場合、表面と芯部の冷却速度差が問題になります。SNCM439はNiとCrの相乗効果で優れた焼入れ性を持ち、直径100mm程度の断面でも油冷で芯部まで十分な硬度が得られます。これがSS41やS45Cとの大きな差別化点です。

なお、焼入れ前の素材状態によっても結果が変わります。加工前に焼きならし（ノルマライジング）や焼鈍処理が施されているかどうかを材料ミルシートで確認する習慣をつけると、トラブルを大幅に減らせます。

SNCM439と類似材質の比較：SCM440・SNCM630との違い

現場では「SCM440で代替できるか？」という相談が頻繁に出ます。結論から言うと、用途によっては代替可能ですが、特性の差を理解しないまま置き換えると強度不足になります。

材質	主な合金元素	焼入れ性	靭性	特徴
SNCM439	Ni・Cr・Mo	◎	◎	高強度・高靭性バランス最良
SCM440	Cr・Mo	○	○	コスト安・汎用性高い
SNCM630	Ni・Cr・Mo（高Ni）	◎	◎	極大断面・極高強度用途向け
SNCM420	Ni・Cr・Mo	○	○	浸炭用途専用

SCM440はSNCM439と比べてNiが含まれていないため、特に低温環境での靭性や大断面での焼入れ性が劣ります。コスト差は材種・サイズにより異なりますが、SNCM439のほうが一般的に15〜30%程度高価になるケースが多いです。

意外なのはSNCM630との比較です。SNCM630はNi含有量が3.00〜3.50%と高く、極大断面や極高強度部品には適していますが、材料コストがさらに高く、流通量が少ないため調達リードタイムが長くなる傾向があります。SNCM439が条件です、という設計は最もバランスが取れています。

同等材として、ドイツ規格の34CrNiMo6（DIN）や、アメリカ規格の4340（AISI）がSNCM439に近い特性を持ちます。輸出部品や海外調達品との整合性を確認する際はこれらの対応規格を参照してください。

JIS G 4053（機械構造用合金鋼鋼材）の規格詳細 – 日本産業標準調査会（JISC）公式サイト。成分規定・記号の確認に使える

SNCM439材質の切削加工と被削性の現場ノウハウ

SNCM439は熱処理前の焼きならし材・焼鈍材の状態であればHB200〜250程度となり、比較的切削しやすい状態です。しかし熱処理後にHRC40以上になると、通常のハイス工具では対応できなくなります。

焼入れ・焼戻し後の硬質材切削には以下の工具選定が現場での基本となっています。

• 🔩 超硬コーティング工具（TiAlNコーティング推奨）
• 🔩 CBN（立方晶窒化ホウ素）工具：HRC45以上の高硬度材に有効
• 🔩 切削速度は低め設定（超硬でも仕上げ時は100m/min以下を目安に）
• 🔩 切削油は水溶性より油性を使うと工具寿命が延びる傾向あり

あまり知られていないのですが、SNCM439は熱処理後でも被削性がSCM440よりわずかに良好という現場報告があります。これはNiの存在が切りくずの流れを改善するためと考えられています。意外ですね。

ただし、切りくずが長く繋がりやすい（連続切りくず）という特性もあるため、ブレーカー形状の工具を選定するか、切削条件でチップブレーキングを意識することが大切です。これを怠ると、切りくずが工具や材料に巻き付き、表面粗さの悪化や工具折損につながります。

熱処理前に仕上げ寸法まで加工すると、熱処理後の変形・歪みで寸法アウトになるケースがあります。熱処理後の研削代として片側0.2〜0.5mm程度を残しておくことが原則です。加工工程の設計段階でこの取り代を考慮しておくことが、後工程のトラブル防止につながります。

モリログ（技術者向け切削加工ブログ）– SNCM材の切削条件・工具選定の実例が豊富に紹介されている
