S50C硬度HRCを知り焼入れ後の失敗を防ぐ方法

S50Cの硬度HRCを正しく理解し現場トラブルを防ぐ

硬度を上げれば上げるほど、S50Cは「使える材料」になると思っていませんか——実は高硬度にするほど割れリスクが跳ね上がり、加工コストが数倍に膨らむことがあります。

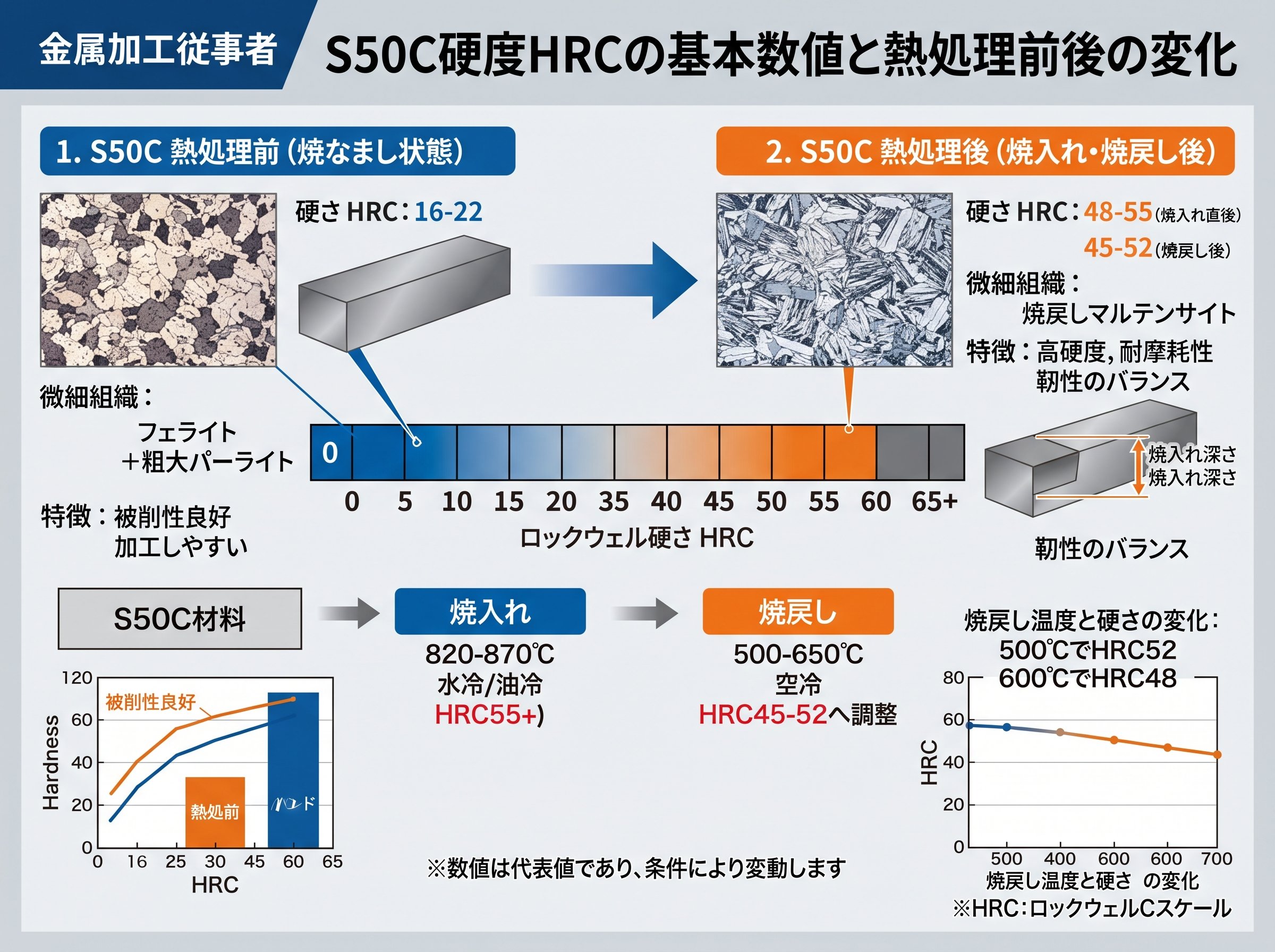

S50C硬度HRCの基本数値と熱処理前後の変化

状態ごとの硬度をまとめると次のようになります。 iron-milling(https://iron-milling.com/s50c-strength-properties-selection-criteria-uses/)

処理状態	硬度の目安	特徴
生材（未熱処理）	HB170〜210（HRC約16相当）	切削加工しやすい状態
調質材	HRC25程度	強度と靭性のバランスが良い
焼入れ後	HRC50〜58	耐摩耗性が大幅に向上
焼戻し後（200℃）	HRC48〜52	高硬度を維持しつつ脆さを低減
焼戻し後（400℃）	HRC38〜42	硬度と靭性のバランス帯

生材の状態ではHRCに換算すると16程度に留まります。 焼入れを施すことで一気にHRC50〜58に達し、研磨仕上げの領域に入ります。これが基本です。 kikaibuhin-tuuhan(https://kikaibuhin-tuuhan.com/custom/3812/)

焼入れ前は旋盤・フライス盤・鋸盤で問題なく加工できますが、HRC45を超えると通常の切削工具では刃が持たなくなります。 加工工程の順序設計を間違えると、工具代が一気にかさむことになります。意外ですね。 ace-tech(https://ace-tech.jp/s45c_s50c_difference/)

S50C焼入れ後のHRC上限と水冷・油冷の違い

S50Cでよくある誤解が「焼入れさえすれば高い硬度が出る」という思い込みです。実際には冷却方法によって到達できる硬度に明確な差があります。

高周波焼入れの場合、S45Cと同条件の参考値として、水冷でHRC50〜60、油冷ではHRC43〜53程度になるのが一般的です。 S50Cも同様の傾向を持ちます。つまり冷却速度が低いと硬度も低くなります。 yakiire-netsusyori(https://www.yakiire-netsusyori.com/kakou/koshuha.html)

また、SCM440と比較するとS50Cの特性の限界が見えてきます。SCM440の焼入れ後硬度はHRC55〜60に達するのに対し、S50CではHRC50程度が現実的な上限で、水冷が基本となります。 それ以上の硬度を求める場合は材料変更の検討が必要です。 askk.co(https://www.askk.co.jp/contents/course/s50c.html)

HRC60超えの高硬度が必要な用途では、S50Cを選ぶこと自体がそもそもミスです。 その場合はSKD11やSCM440などの合金鋼に切り替えるのが現場では定石です。材料変更の判断基準は「求める硬度がHRC55を超えるかどうか」と覚えておけばOKです。 ace-tech(https://ace-tech.jp/s45c_s50c_difference/)

S50C硬度HRCと焼戻し温度の関係：靭性との両立

焼入れ直後のS50Cは硬いが、同時に非常に脆い状態です。これが加工現場での割れやチッピングの原因になります。

焼戻しは、この脆さを緩和するための不可欠な工程です。焼戻し温度を上げるほど硬度は下がりますが、靭性（粘り強さ）が回復します。 単純に「硬ければ良い」とはならないのが中炭素鋼の難しいところです。 kyoto-kikai-shoji(https://kyoto-kikai-shoji.com/column/s45c%E6%9D%90%E8%B3%AA%E3%81%AE%E7%89%B9%E6%80%A7%E3%83%BB%E7%94%A8%E9%80%94%E3%83%BB%E7%86%B1%E5%87%A6%E7%90%86%E6%96%B9%E6%B3%95%E3%83%BB%E7%A1%AC%E5%BA%A6%E3%81%AE%E5%BE%B9%E5%BA%95%E8%A7%A3/)

目的別に焼戻し温度を整理すると以下のようになります。

• 🔴 200℃焼戻し：HRC48〜52 → 高硬度優先・耐摩耗用途（治工具の刃先など）
• 🟡 400℃焼戻し：HRC38〜42 → 硬度と靭性のバランス重視（シャフト・軸類など）
• 🟢 高温焼戻し（調質）：HRC25程度 → 靭性最優先・衝撃荷重がかかる部品

焼戻しを省略したまま部品を使用すると、初期の衝撃で割れるリスクがあります。 特に薄断面の部品や切り欠きのある形状では、HRC50超えの脆い状態は危険です。これは必須の知識です。 askk.co(https://www.askk.co.jp/contents/course/s50c.html)

焼戻し炉の温度精度管理が甘い現場では、狙い通りの硬度に安定して仕上げることが難しくなります。温度均一性の高いバッチ炉または連続炉の活用を検討するのが現実的な対策です。

S50CとS45Cの硬度HRC比較：現場での選定基準

「S50CとS45C、どちらを選ぶか迷ったらS45C」という暗黙のルールが現場に存在します。しかしこれが誤った選定につながるケースもあります。

炭素量の差は0.05%とわずかですが、引張強さと焼入れ性ではS50Cに優位性があります。 特に繰り返し荷重や摩耗が懸念される部位では、この差が耐久性に直結します。 ace-tech(https://ace-tech.jp/s45c_s50c_difference/)

| 比較項目 | S45C | S50C |
|----------|------|------|
| 炭素含有量 | 0.42〜0.48% | 0.47〜0.53% |
| 焼入れ後HRC | 50〜58 | 50〜58（同等） |
| 引張強さ | やや低い | やや高い |
| 靭性（粘り強さ） | 高い | やや低い |
| 切削性 | 良好 | 若干硬め |
| 用途例 | 汎用機械部品 | 耐摩耗・高強度部品 |

焼入れ後の硬度範囲はほぼ同等ですが、S50Cのほうが引張強さで上回ります。 一方、靭性の観点ではS45Cが有利なため、衝撃荷重が支配的な用途にはS45Cが適することもあります。結論は「用途の支配要因で選ぶ」が原則です。 ace-tech(https://ace-tech.jp/s45c_s50c_difference/)

コスト面では一般にS45CのほうがS50Cよりも流通量が多く、入手しやすい傾向があります。量産コストを重視するならS45C、強度・硬度優先ならS50Cという選定基準が実務では使いやすいです。

S50Cは比重約7.85、ヤング率205GPaと安定した物性値を持っています。 設計段階での強度計算にもそのまま利用できる数値です。 kabuku(https://www.kabuku.io/guide/metal/steel/s50c/)

S50C硬度HRCの測定方法と現場での見落とし：ロックウェル試験の注意点

硬度数値を正しく読むためには、測定方法の原理を理解することが欠かせません。ここが抜けていると、測定値を誤解したまま加工仕様を決めてしまいます。

ロックウェル硬度（HRC）は、ダイヤモンド円錐圧子を使って材料表面に圧痕を付け、その深さで硬度を評価する方法です。 HRCスケールは主にHRC20以上の硬い材料に適用され、焼入れ後のS50Cの評価に最も適しています。 iron-milling(https://iron-milling.com/thorough-explanation-s50c-steel-properties-hardness-specific-gravity-youngs-modulus/)

現場でよくある測定ミスには次のようなものがあります。

• ⚠️ 測定面の粗さが大きい：表面が荒れているとHRCが低く出る傾向があります
• ⚠️ 試験片が薄すぎる：厚さが圧痕深さの10倍未満だと下地の影響を受けます
• ⚠️ 脱炭層の測定：焼入れ後の表層に脱炭層がある場合、実際より硬度が低く出ます
• ⚠️ 測定点数が少ない：1点だけで判断すると、局所的な焼入れムラを見落とします

特に脱炭層の問題は見落とされやすいです。焼入れ時に炉の雰囲気ガス管理が不十分だと、表面の炭素が抜けてしまい、HRCが10以上低く出ることもあります。痛いですね。

この脱炭リスクを減らすには、雰囲気制御炉（窒素ガス雰囲気や真空炉）の使用が効果的です。既製品の熱処理サービスを利用する際は、雰囲気炉対応かどうかを発注前に確認する一手間が、後工程の研磨代節約につながります。

S50CのHRC管理は「熱処理前の工程設計」と「測定の正確さ」の両方が揃って初めて意味を持ちます。 数値だけを追うのではなく、その数値が何の状態を反映しているかを現場で共有しておくことが、加工不良ゼロへの近道です。 askk.co(https://www.askk.co.jp/contents/course/s50c.html)

JIS G 4051（機械構造用炭素鋼）の規格詳細は日本産業標準調査会のページで確認できます。
JIS G 4051：機械構造用炭素鋼鋼材（日本産業標準調査会）

S50Cの焼入れ・調質・高周波焼入れの詳細事例は以下も参考になります。
S50Cの基本理解：機械構造用炭素鋼の特徴と用途（ASKKエンジニアリング）
