ユニファイねじ規格JISで知らないと損する選び方

ユニファイねじ規格JISの基礎から現場で使える知識まで

山の角度が同じ60度でも、メートルねじのタップを当てると下穴がすべて不良品になります。

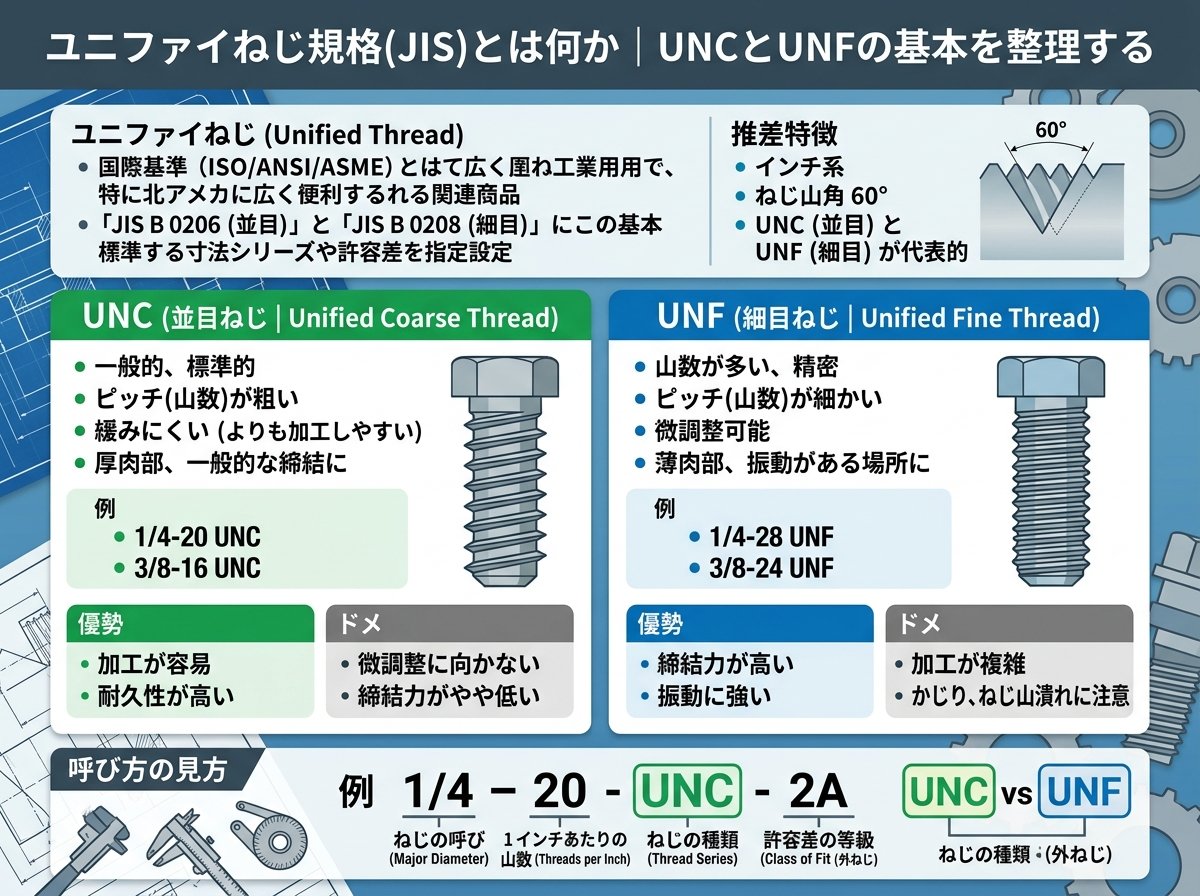

ユニファイねじ規格JISとは何か｜UNCとUNFの基本を整理する

ユニファイねじは、第二次世界大戦後の1948年にアメリカ・イギリス・カナダが合意して制定した「インチ系ねじの国際統一規格」です。正式名称はUnified Thread Standardで、1949年にはANSI/ASME B1.1として制定されました。日本のJIS規格にも取り込まれており、JIS B 0206（並目ねじ／UNC）とJIS B 0208（細目ねじ／UNF）として規定されています。

JIS B 0206の冒頭には「航空機その他特に必要な場合に限り用いる」と明記されています。これは重要なポイントです。日本国内の一般的な機械設計ではメートルねじが標準で、ユニファイねじは輸入機械・航空宇宙・防衛関連など、特定分野での使用が前提となっています。

UNCとUNFの根本的な違いは「1インチあたりのねじ山数（TPI：Threads Per Inch）」です。UNC（並目）は山と山の間隔が広く、組み付け性と耐衝撃性に優れています。UNF（細目）は山と山の間隔が狭く、振動による緩みへの抵抗力と締め付け保持力が高い設計です。

| 規格記号 | JIS番号 | 特徴 | 主な用途 |
|---|---|---|---|
| UNC（並目） | JIS B 0206:1973 | TPIが少なく山が粗い | 一般機械・建設・自動車部品 |
| UNF（細目） | JIS B 0208:1973 | TPIが多く山が細かい | 航空機・精密機器・薄板締結 |

つまり用途による使い分けが基本です。

ユニファイねじの呼び方は独特で、サイズが小さいうちは「No.1」「No.2」のように番号で表記し、一定以上になると「1/4インチ」「3/8インチ」のような分数インチ表記に切り替わります。例えば「1/4-20 UNC-2A」という表記は「呼び径1/4インチ・1インチあたり20山の並目ねじ・等級2・おねじ」という意味で、この読み方を理解していないと図面指示を正確に把握できません。

参考：ユニファイねじ（JIS B 0206/B 0208）の技術解説と基準寸法表

ユニファイねじ規格の寸法表｜UNC・UNFの基準寸法を正確に把握する

金属加工の現場で最も必要なのは、正確な寸法値です。ここではJIS B 0206（UNC）とJIS B 0208（UNF）の主要サイズをまとめます。寸法単位はmmで、外径・有効径・谷の径を確認できます。

📋 UNC（ユニファイ並目ねじ）主要寸法表（JIS B 0206）

| ねじの呼び | TPI（山数） | 外径 d（mm） | 有効径 d2（mm） | 谷の径 d1（mm） |
|---|---|---|---|---|
| 1/4-20 UNC | 20 | 6.350 | 5.524 | 4.976 |
| 5/16-18 UNC | 18 | 7.938 | 7.021 | 6.411 |
| 3/8-16 UNC | 16 | 9.525 | 8.494 | 7.805 |
| 7/16-14 UNC | 14 | 11.112 | 9.934 | 9.149 |
| 1/2-13 UNC | 13 | 12.700 | 11.430 | 10.584 |
| 5/8-11 UNC | 11 | 15.875 | 14.376 | 13.376 |
| 3/4-10 UNC | 10 | 19.050 | 17.399 | 16.299 |
| 1-8 UNC | 8 | 25.400 | 23.338 | 21.963 |

📋 UNF（ユニファイ細目ねじ）主要寸法表（JIS B 0208）

| ねじの呼び | TPI（山数） | 外径 d（mm） | 有効径 d2（mm） | 谷の径 d1（mm） |
|---|---|---|---|---|
| 1/4-28 UNF | 28 | 6.350 | 5.761 | 5.367 |
| 5/16-24 UNF | 24 | 7.938 | 7.249 | 6.792 |
| 3/8-24 UNF | 24 | 9.525 | 8.837 | 8.379 |
| 7/16-20 UNF | 20 | 11.112 | 10.287 | 9.738 |
| 1/2-20 UNF | 20 | 12.700 | 11.874 | 11.326 |
| 5/8-18 UNF | 18 | 15.875 | 14.958 | 14.348 |
| 3/4-16 UNF | 16 | 19.050 | 18.019 | 17.330 |
| 1-12 UNF | 12 | 25.400 | 24.026 | 23.109 |

ここで注目すべき点があります。例えば「3/8インチ（外径9.525mm）」という同じ呼び径でも、UNCのTPIは16、UNFのTPIは24と大きく異なります。当然ながら下穴径も変わります。UNCの3/8なら下穴径は約8.25mm、UNFの3/8なら約8.50mmです。この差は約0.25mmしかありませんが、ピッチゲージで確認せずに加工を進めると、タップ加工後に締結が甘くなったり、逆に折損トラブルに直結したりします。

下穴径の確認が条件です。

また、1/4インチ（外径6.350mm）は近似サイズのメートルねじM6（外径6.000mm）と混同されやすいサイズです。外径の差はわずか0.35mmで、ノギスだけで素早く判断しようとすると誤認するリスクがあります。ピッチゲージを使った確認を必ず行ってください。

参考：ユニファイねじの規格表付き解説ページ（UNC・UNF寸法一覧）
大宮ボルト｜ねじ規格を調べる。日本で使われるネジ規格一覧表

ユニファイねじ規格の等級（2B・2A・3B・3A）の読み方と現場での落とし穴

図面に「3/8-16UNC 2B」や「3/8-16UNC 2A」と記載されているとき、末尾の「2B」「2A」が等級を表します。ここを読み違えると、組み付けた際にねじがはまらない、あるいは締結が緩すぎるというトラブルが発生します。

ユニファイねじの等級体系は次のとおりです。

- めねじ（B）：3B（最精密）・2B（汎用）・1B（ゆるめ）
- おねじ（A）：3A（最精密）・2A（汎用）・1A（ゆるめ）

3が最も精密で遊びが少なく、1が最もゆるい。これが原則です。

一般的に市販されているユニファイねじのおねじは「2A等級」、めねじは「2B等級」のものが多数です。しかし、米国メーカー・アンブラコのカタログによると、六角穴付ボルトで呼び径1インチ以下の場合はおねじ等級が「3A」となっています。つまり、3Bのめねじに3Aのおねじを組み合わせれば問題ありませんが、2Bのめねじに3Aのおねじを合わせると「はまらない」という事態が起こり得ます。これは現場で非常に起きやすいトラブルです。

ここで注意が必要なのは、旧JISのメートルねじと等級の「大小の向き」が逆転している点です。旧JISのメートルねじでは「1級が最精密・3級がゆるめ」でしたが、ユニファイねじでは「3が最精密・1がゆるめ」となります。両方の規格を扱う現場では特に混同しやすく、「3Aだから余裕があるはずだ」という思い込みが誤組み付けにつながるケースがあります。メートルねじと逆だと覚えておけばOKです。

実際の公差値も押さえておきましょう。例えば1/4-20UNCのめねじ2B等級では、有効径の公差（TD2）は0.123mmです。同じサイズの3B等級なら0.090mmで、より厳密な管理が求められます。精密部品向けには等級指定が設計品質に直結します。

参考：ユニファイねじの等級（2B・2A）の詳細解説（PDF）
ヤマワ（YAMAWA）｜困ったときの知恵袋No.015 ユニファイねじの等級

ユニファイねじとメートルねじの互換性｜山角60度が同じでも絶対に混用できない理由

金属加工の現場でよく起きるミスが「山角が同じ60度だから似たようなものだろう」という思い込みです。これは危険です。

ユニファイねじとメートルねじはともにねじ山の角度が60度で、外見的に非常に似ています。しかしピッチの定義体系がまったく異なります。メートルねじはピッチをミリメートルで表すのに対し、ユニファイねじは「1インチあたりの山数（TPI）」で表します。同じ外径に見えても、ピッチが一致しないため、ねじとナットはかみ合いません。互換性はゼロが基本です。

具体例で確認します。M6（メートル並目）のピッチは1.00mm、1/4-20 UNCのピッチは1.270mmです。外径の差は0.35mmしかありませんが、ピッチが違うため互いに締結できません。無理にねじ込もうとするとねじ山を傷め、部品を丸ごと廃棄するコストが発生します。

さらに厄介なのがピッチゲージの選択です。一般的に販売されているピッチゲージは「メートルねじ用（60°）」と「インチねじ用（55°）」の2種類が多いのですが、ユニファイねじはインチねじなのに山角が60°です。「インチねじ55°対応」のピッチゲージではユニファイねじを正確に計測できません。ユニファイねじの計測には「インチねじ60°対応」または「UNC/UNF専用」のピッチゲージが必要です。この点を見落として計測ミスをするケースは現場でも報告されています。

意外ですね。

未知のねじを特定するための手順は以下のとおりです。

1. ノギスで外径を測定：mm換算でインチの分数に近い値かを確認する
2. 専用ピッチゲージで山数（TPI）を計測：60°対応のインチねじ用を使用する
3. 規格表と照合：外径とTPIの組み合わせをJIS B 0206またはJIS B 0208と照合する
4. 図面・刻印を確認：UNC・UNFなどの記号があれば最優先で判断する

参考：ユニファイねじとメートルねじ・ウィットねじの比較解説
機械設計エンジニア48｜ねじ規格の比較ガイド：メートル・ユニファイ・ウィットウォース

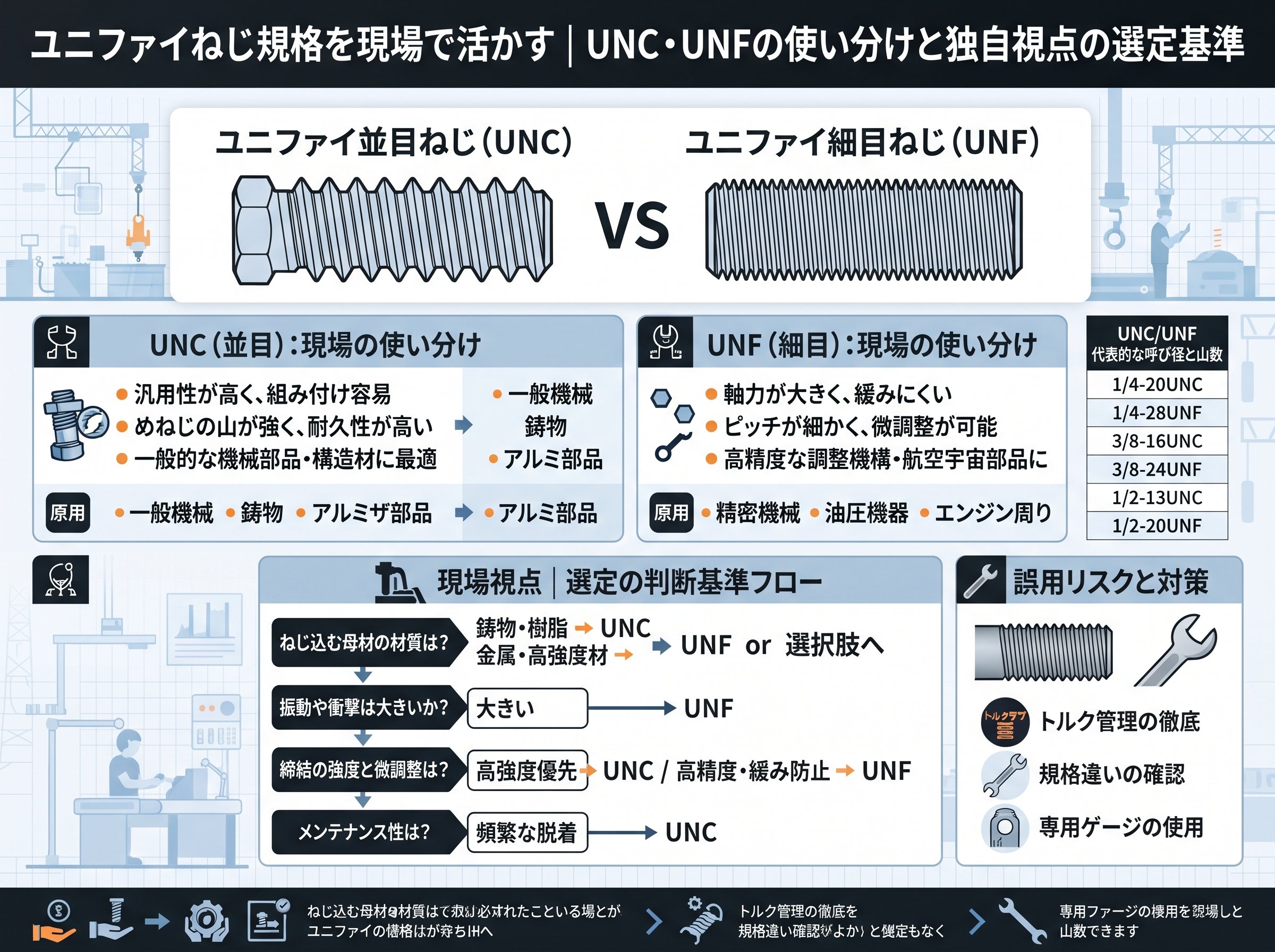

ユニファイねじ規格を現場で活かす｜UNC・UNFの使い分けと独自視点の選定基準

UNCとUNFのどちらを選ぶかは、用途・環境・加工性の3軸で判断するのが実務的です。ここでは教科書的な説明ではなく、加工現場目線での選定基準を整理します。

🔧 UNC（並目）を選ぶべき場面：
- 屋外・粉塵・汚れが多い環境での締結（山が粗いためゴミの影響を受けにくい）
- 繰り返し着脱が多い箇所（山が太くかじりにくい）
- コストを抑えたい、入手性を優先したい場合（一般流通量が多い）
- 厚物部材の締結で衝撃荷重がかかる箇所

🔧 UNF（細目）を選ぶべき場面：
- 振動が持続する環境でゆるみ防止が最優先の場合
- 薄板・限られた締結長さでも十分な固定力が必要な場合
- 精密機器・航空機部品など高精度が求められる用途
- 微細な位置調整が必要な機構（1回転あたりの送り量が少ない）

注意したいのは、UNFは山が細かい分、かじり（焼き付き）が発生しやすく、ステンレス材料では特にリスクが高まります。締め付け時にはトルク管理を徹底し、潤滑剤の使用を検討することが現場では定石です。

ここで一般的なブログや技術サイトであまり取り上げられない視点を共有します。UNFの「同一外径・異なるTPI」という特性は、設計上の自由度として活用できます。例えば外径は変えずにTPI（山数）を増やすことで、有効断面積（ねじが実際に力を受ける面積）が増加し、引張強さが向上します。規格上の比較では、同じ呼び径でUNFはUNCよりも有効断面積が約5〜10%大きい場合があり、これが「UNFのほうが高強度」とされる根拠の一つです。材料を変えずに締結強度を上げたい場面では、UNC→UNFへの切り替えも選択肢になります。これは使えそうです。

ただし、切り替えにはタップ・ダイスの変更が必要で、工具コストと工程管理の変更が伴います。多品種少量生産の現場では、在庫管理の煩雑化にもつながるため、コストとトレードオフで判断することが大切です。

強度区分についても確認しておきましょう。ユニファイねじの強度はSAE規格で表され、ボルト頭部のラジアルライン（放射状の線）の本数で識別します。

| SAE等級 | 頭部刻印 | 公称引張強さ | JISメートルねじとの対応 |
|---|---|---|---|
| Grade 2 | 線なし | 約510 MPa | JIS 4.8相当（低強度） |
| Grade 5 | 3本線 | 約827 MPa | JIS 8.8相当（中強度） |
| Grade 8 | 6本線 | 約1034 MPa | JIS 10.9相当（高強度） |

輸入品のボルトにメートルねじのような強度刻印数字がなくても、ラジアルラインの数を数えることで強度を判断できます。Grade 8（6本線）が条件です。

参考：ユニファイねじとメートルねじの強度区分比較表
ねじトリビア｜ユニファイねじの許容限界寸法について（第68号）
