鍛造比の計算から強度・JIS規格・現場応用まで徹底解説
鍛造比を「大きいほど必ず良い」と思い込んでいると、材料コストと工数が無駄になります。

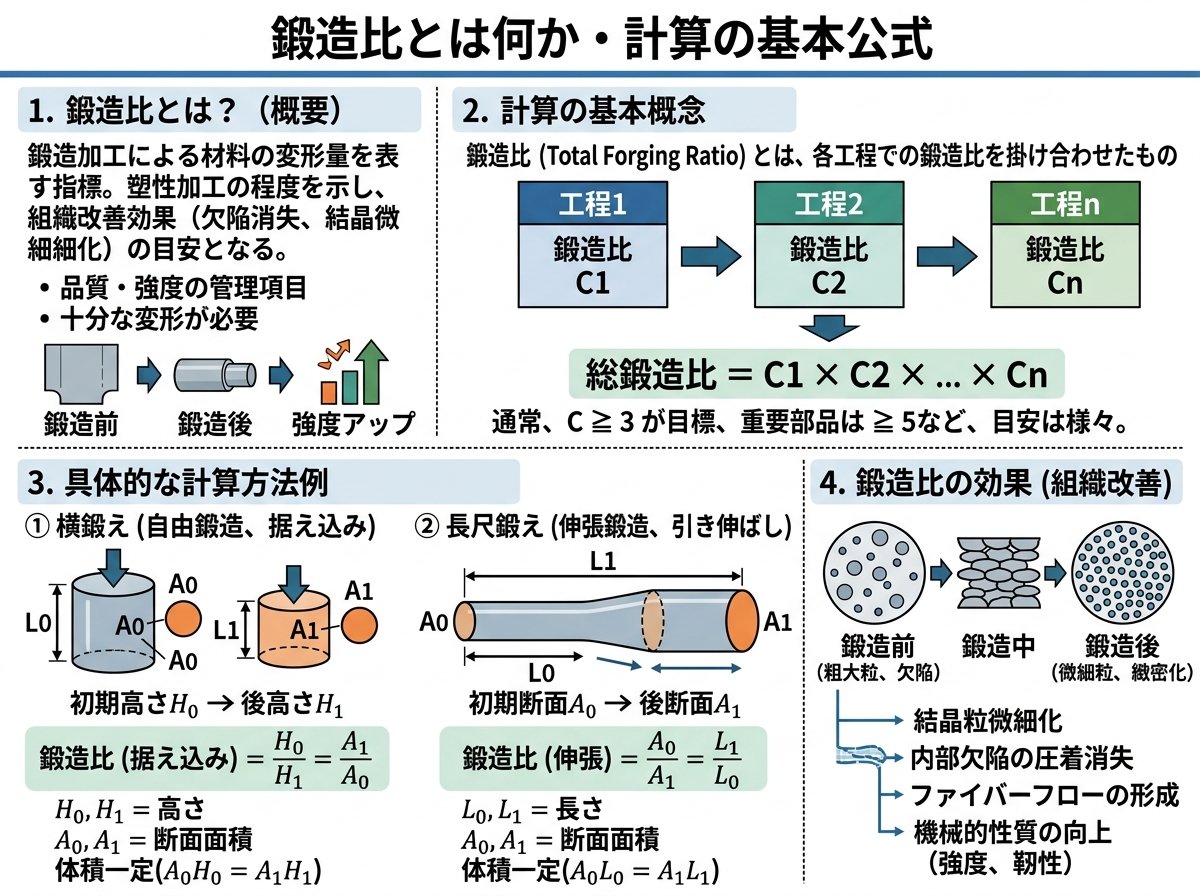

鍛造比とは何か・計算の基本公式
鍛造比とは、鍛造加工によって素材がどれだけ変形したかを定量的に示す指標です。正式名称は「鍛錬成形比」といい、JIS G0701-1957で規定されています。現場では単に「鍛造比」と呼ばれることがほとんどです。
基本的な定義は非常にシンプルで、**加工前後の断面積の比**または**加工前後の長さの比**で表されます。鍛造で素材の断面積が小さくなるほど（伸びるほど）、鍛造比は大きくなります。
計算式は以下の2パターンが基本です。
| 鍛造の種類 | 計算式 | 使いどころ |
|---|---|---|
| 実体鍛錬（引き伸ばし） | 鍛造比 ＝ 鍛造前断面積A ÷ 鍛造後断面積a | シャフト・棒材の鍛伸 |
| 据込鍛錬（押しつぶし） | 鍛造比 ＝ 鍛造前の高さH ÷ 鍛造後の高さh | フランジ・ディスク形状 |
**〈実体鍛錬の計算例〉**
φ150mmの丸棒をφ75mmに鍛伸した場合、断面積の比は直径の二乗の比になります。
$$\text{鍛造比} = \frac{150^2}{75^2} = \frac{22500}{5625} = 4$$
つまり鍛造比は4です。これは「4S」と表記します（Sは実体鍛錬の記号）。直感的に「直径が半分になると断面積は4倍変化する」とイメージすれば覚えやすいでしょう。葉書の横幅（約10cm）がφ100mmに相当しますから、それがφ50mmになるイメージです。
**〈据込鍛錬の計算例〉**
高さ200mmのビレットを100mmに押しつぶした場合、高さの比がそのまま鍛造比になります。
$$\text{鍛造比} = \frac{200}{100} = 2$$
これは「1/2U」と表記します（Uは据込鍛錬の記号）。つまりですね。
重要な注意点として、JIS G0701では「3方向の主ひずみのうち最大変形方向の変形比」が鍛造比として採用されています。この原則が基本です。据込鍛錬で高さが1/2になる場合、高さ方向が最大変形方向になるため、その変形比が鍛造比として採用されます。
参考：JIS G0701-1957「鋼材鍛錬作業の鍛錬成形比の表わし方」の全文はこちらで確認できます。
JIS G0701-1957 鋼材鍛錬作業の鍛錬成形比の表わし方（kikakurui.com）
鍛造比の表示記号（4S・3S・1/2Uなど）の読み方と現場での使い方
仕様書や検査成績書を見ると「4S」「3S」「1/2U」「2.5S 3M」といった表記が出てきます。これらはJIS G0701に基づく表示方法で、数字と記号の組み合わせで鍛造の種類と変形量を一度に示しています。意外ですね。
記号の意味は以下の通りです。
| 記号 | 意味（鍛錬作業の種類） | 表示例 | 意味の読み方 |
|---|---|---|---|
| **S** | 実体鍛錬（Swage：伸ばす） | 4S | 断面積が1/4になる（長さが4倍になる） |
| **U** | 据込鍛錬（Upsetting：押しつぶす） | 1/2U | 高さが1/2になる |
| **F** | 展伸鍛錬（Flat die forging） | 2.2F | 厚みが1/2.2になる展伸加工 |
| **M** | 中空鍛錬（Mandrel forging） | 3M | 中空素材の断面積が1/3になる |
| **E** | 穴ひろげ鍛錬（Expanding） | 4.2E | 中空の穴径が拡大 |
「4S」は業界で最も頻繁に登場する仕様です。これは断面積が元の1/4になっていること、すなわち直径は元の1/2になっていることを意味します。これが条件です。
炭素鋼鍛鋼品（SF材）を例に挙げると、JIS G3201では鍛造のみで製造する場合は**3S以上**、圧延と鍛造の組み合わせで製造する場合は**5S以上**の鍛錬成形比が必要と規定されています。
重要なのは、複数工程を経た場合の表示方法です。例えば「2.5S 3M」は、最初に実体鍛錬で断面積を1/2.5にした後、中空鍛錬で断面積比1/3に加工したことを工程順に並べた表示です。現場でこのような複合表示が出てきた場合は、工程を左から順に読めばよいのです。これは使えそうです。
参考：SF材の詳細なJIS規格と鍛錬成形比の要件についてはこちら。
鍛錬成形比、鍛造比と鍛錬の種類（toishi.info）
鍛造比の計算で多い「断面積の求め方」間違いと丸棒での注意点
現場で鍛造比を計算する際に最も多いミスが、「直径の比をそのまま鍛造比にしてしまう」ことです。直径が2倍になったから鍛造比は2、と計算してしまうケースが後を絶ちません。
丸棒の断面積はπr²（π×半径²）で求まり、直径dを使えばπd²/4となります。断面積は直径の**二乗に比例**するため、直径が2倍になると断面積は4倍、直径が3倍になると断面積は9倍になります。
$$\text{鍛造比} = \frac{A_0}{A_1} = \frac{d_0^2}{d_1^2}$$
（π/4はキャンセルされるため、丸棒同士であれば直径の二乗の比をとるだけでOKです）
**〈よくある誤計算の例〉**
φ120mmからφ60mmに鍛伸した場合：
- ❌ 誤り：直径比 120÷60 ＝ **2**（鍛造比2と誤判定）
- ✅ 正解：断面積比 120²÷60² ＝ 14400÷3600 ＝ **4**（鍛造比4が正解）
この誤りで鍛造比を過少に評価した場合、必要な鍛造比（例：4S要求）を実際には満たしているのに「不足している」と判断して過剰な鍛造工数を追加するリスクが生まれます。逆に過大評価すれば要求仕様未達になります。どちらも痛いですね。
角材や長方形断面の場合は断面積 ＝ 縦×横で計算し、円形から角形（または角形から円形）へ変化する場合も、それぞれの断面積を正確に計算してから比をとる必要があります。
また、自由鍛造で角→八角→十六角→丸と段階的に成形する実際の現場では、最終断面積と素材断面積の比をとれば中間形状を気にする必要はありません。つまり全工程一括での断面積比が鍛造比です。
累積鍛造比（トータル鍛造比）の計算と、圧延材を素材に使う場合の落とし穴
鍛造が複数工程に分かれる場合、各工程の鍛造比を単純に足すのは誤りです。これが原則です。正しい考え方は「最初の素材断面積と最終製品断面積の比」をトータル鍛造比とする方法です。
$$\text{トータル鍛造比} = \frac{A_{\text{素材}}}{A_{\text{最終}}}$$
例として、φ200mmのビレットをφ100mmに鍛伸した後（工程1：鍛造比4）、さらにφ70mmに鍛伸した（工程2）場合を考えてみます。
- 工程2単独の鍛造比：100²÷70² ≈ 2.04
- トータル鍛造比：200²÷70² ≈ 8.16
仕様書で「トータル4S以上を確保せよ」と指定されている場合、工程2単独の鍛造比2.04ではなく、素材からのトータルで評価しなければなりません。この計算の視点がずれると品質判定で重大な見落としが起きます。
さらに意外な落とし穴が、**圧延材（ビレット・ブルーム）を素材として使う場合**です。市場で流通しているビレットは鋼塊を圧延して作られており、すでに一定の鍛錬効果が付与されています。しかし鍛造比の計算起点は「今回の鍛造加工の前の断面積」であり、それ以前の圧延効果は別扱いになることが多いです。
SF材（炭素鋼鍛鋼品）を製造する場合を例にとると、「圧延と鍛造の組み合わせで5S以上」という規定があります。これは圧延工程での変形量も含めてカウントした合計値であり、圧延による加工度を証明できる資料（製鋼メーカーのミルシート等）が必要になります。鍛造工程単独では3S以上の確保が求められているのに対し、圧延込みの場合に求められる5Sは一見厳しく見えますが、圧延材の入手性の良さとコストを考えると合理的な規定です。
研究レベルでは、鍛造比1.5程度までは鋼の機械的性質への影響が顕著に表れ、それ以上はほぼプラトー（頭打ち）になるという報告もあります。現場での設計マージンとして鍛造比3〜4Sがよく採用される背景はここにあります。
材料別の鍛造比目安と強度組織への影響メカニズム
鍛造比が大きくなるほど強度と靭性が向上するのは事実ですが、その効果は材料によって大きく異なります。また、鍛造比が「高ければ高いほど良い」わけでもありません。
材料別の推奨鍛造比の目安は以下の通りです。
| 材料 | 推奨鍛造比の目安 | 備考 |
|---|---|---|
| 炭素鋼・低合金鋼 | **3S以上** | SF材の場合は3S（鍛造のみ）または5S（圧延＋鍛造） |
| ステンレス鋼 | **2〜3S以上** | 加工硬化が大きく、過度な加工は割れリスク |
| アルミニウム合金 | **1.5〜2S以上** | 比較的小さい鍛造比でも組織改善効果が出やすい |
| Ni系超合金 | **2〜4S以上** | 材質・用途によりさらに厳格な規定がある場合も |
| チタン合金 | **3S以上** | 加工温度管理との組み合わせが重要 |
鍛造比が強度に影響するメカニズムは主に以下の4点です。
🔬 **① 結晶粒の微細化**：素材を大きく変形させるほど金属内部の結晶粒が細かく砕かれ、粒界が増加します。粒界は転位（原子のずれ）の動きを妨げるため、引張強さと疲労強度が向上します。
🔬 **② 鍛流線（メタルフロー）の整列**：繊維状の金属組織が製品の形状に沿って流れることで、特定方向の衝撃・曲げ強度が高まります。シャフトや軸受など方向性のある負荷がかかる部品で特に重要です。
🔬 **③ 内部欠陥（空隙・ポロシティ）の圧着**：鋳造時に生じた内部の気孔が鍛造による圧縮力でつぶれ、健全な組織に改善されます。破断や疲労破壊の起点となる欠陥が消滅するのです。
🔬 **④ 介在物の分散・均一化**：素材中に存在する非金属介在物（酸化物・硫化物など）が鍛造によって分散されることで、局所的な強度低下を防ぐ効果があります。
一方、鍛造比が大きすぎる場合（過鍛造）には、組織の異方性が過度に強まるリスクがあります。鍛造方向に対して垂直方向の靭性が著しく低下するケースが報告されており、用途によってはデメリットになる場合があります。設計段階で必要強度の方向を確認し、適切な鍛造比の上限も視野に入れることが大切です。
参考：鍛造比と機械的性質の関係を含む技術解説はこちら。
知っておきたい鋳鍛造の基礎知識（engineer-education.com）
現場の鍛造比管理で見落としがちな「素材選定」との連動ポイント
鍛造比の計算は正確にできていても、素材選定の段階でつまずくと、必要な鍛造比を達成するために想定外のコストや工程が発生します。これは現場でよく起きる問題ですが、あまり表に出ない話です。
最も多いケースが「ビレットサイズの選定ミス」です。必要な鍛造比（例：4S）を確保するには、製品の最終断面積に対して4倍以上の断面積を持つ素材を準備する必要があります。製品がφ80mmの軸材であれば、素材はφ80×2＝φ160mm以上（断面積比4倍を確保するには直径比2倍以上）が必要です。
$$\text{必要な素材直径} = \text{製品直径} \times \sqrt{\text{必要鍛造比}}$$
$$\text{例：φ80mm製品で鍛造比4を確保} → \phi80 \times \sqrt{4} = \phi160\text{mm以上の素材}$$
流通している丸棒ビレットのサイズは規格品に限られるため、φ160mmが在庫にない場合はφ180mmや200mmを選ぶことになり、歩留まりが悪化します。これを事前に計算して最適な素材径を選定することで、材料コストの無駄を削減できます。
また、連続鋳造材（連鋳材）を素材として使う場合は、鋼塊（インゴット）と比べて内部品質（介在物・偏析）が異なるため、同じ鍛造比でも達成できる機械的性質が若干変わることがあります。重要部品に使用する際は製鋼メーカーへの確認と、熱処理条件との組み合わせが肝心です。
さらに見落としやすいのが、素材の**加熱温度管理と鍛造比の相互関係**です。加熱温度が低すぎると変形抵抗が高くなり、設備能力の限界から必要な鍛造比を一度の加熱で達成できないことがあります。その場合は中間焼鈍を挟んで複数パスで加工するか、加熱温度を適正範囲に設定し直す必要があります。逆に過熱（オーバーヒート）が発生すると素材をスクラップにせざるを得ず、大きなロスにつながります。鍛造比の計算だけでなく、加熱工程の設計まで含めて一体で管理することが重要です。
鍛造工程設計の詳細な技術資料として、以下の無料マニュアルが参考になります。
熱間自由鍛造、鍛造荒地加工及びローリング鍛造マニュアル（中小企業総合事業団・PDF）
