浸炭深さ 測定方法 有効硬化層深さとJIS基準徹底解説

浸炭深さ 測定方法 の基本と実務

「浸炭深さを硬度曲線の目見当で決めていると、1ロットで数十万円単位のクレームを自分で増やしていることになりますよ。」

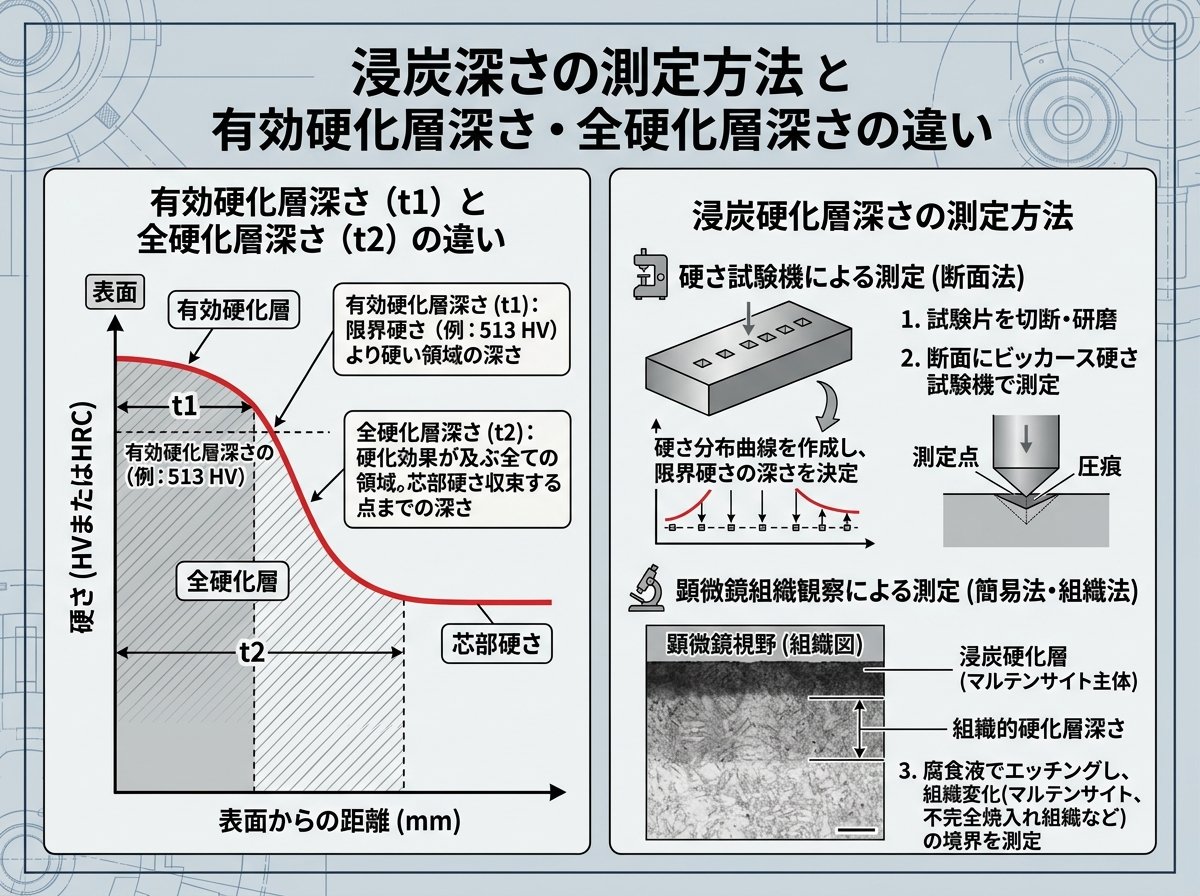

浸炭深さ 測定方法 と有効硬化層深さ・全硬化層深さの違い

浸炭深さ 測定方法を考えるとき、最初に押さえておきたいのが「有効硬化層深さ」と「全硬化層深さ」の定義です。 sinwaht.co(https://www.sinwaht.co.jp/archives/column/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95)
有効硬化層深さは、一般に焼入れ直後または200℃以下で焼戻ししたときの表面から、硬度が550HVまで低下する位置までの距離とされています。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
550HVという数値は、HRCで言えばおおよそ50前後に相当し、たとえば歯車の歯先に要求される耐摩耗性のボーダーラインとイメージすると感覚がつかみやすくなります。 seibushoko(https://seibushoko.com/solution/113/)
一方、全硬化層深さは、炭素が浸透して硬化している層の最深部までの距離を指し、有効硬化層よりも0.1〜0.3mmほど深くなるケースが多いです。 sinwaht.co(https://www.sinwaht.co.jp/archives/column/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95)
つまり有効硬化層深さが0.8mmなら、全硬化層深さは1.0mm前後になるといったイメージですね。 sinwaht.co(https://www.sinwaht.co.jp/archives/column/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95)

JIS G 0557では、この2種類の浸炭硬化層深さを明確に区別し、それぞれに対して測定記号（例えば有効硬化層CHD、全硬化層Tなど）を与えています。 jisf.or(https://www.jisf.or.jp/business/standard/jis/documents/docs_kouzai_0500_JISG0557_20241220.pdf)
図面指示で「浸炭深さ1.0mm」とだけ書かれていると、「有効なのか全体なのか」で現場と客先が食い違う典型的な原因になります。 jisf.or(https://www.jisf.or.jp/business/standard/jis/documents/docs_kouzai_0500_JISG0557_20241220.pdf)
ここを曖昧にしたまま量産に入ると、後から「有効0.8mmしかない」と言われ、追加焼戻しや再処理で1ロットあたり数十万円規模の損失になりかねません。 seibushoko(https://seibushoko.com/solution/113/)
浸炭深さ 測定方法を決める前に、図面側と「どの深さを指すのか」を書面レベルで合わせておくことが重要です。
結論は定義のすり合わせが第一です。

浸炭深さ 測定方法 のJIS G0557に基づく硬さ試験手順

JIS G 0557「鋼の浸炭硬化層深さ測定方法」では、硬さ試験による浸炭深さ 測定方法が詳細に規定されています。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
試験片は浸炭焼入れ後に切断・樹脂埋め・研磨し、表面に垂直な1本、または幅1.5mm以内の複数線上にビッカース硬さ試験の圧痕を打つとされています。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
たとえば9.8N（HV1）や49N（HV5）といった試験力が使われ、「DC‑H1‑T1.1」のように試験条件と全硬化層深さを記号でまとめる例が規格内に示されています。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
このように試験力と深さを記号化しておくと、「誰がどの機械で測っても同じルールで評価できる」という再現性が得られます。 jisf.or(https://www.jisf.or.jp/business/standard/jis/documents/docs_kouzai_0500_JISG0557_20241220.pdf)
再現性の高いルール作りが基本です。

実務では、表面から0.1mm刻み、あるいは0.05mm刻みで圧痕を並べていき、各位置の硬度と深さをグラフに落として硬度曲線を作ります。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
たとえば有効硬化層深さを求める場合、硬度が550HVを下回る位置を補間で求め、その深さを読み取ります。 sinwaht.co(https://www.sinwaht.co.jp/archives/column/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95)
板厚が薄い部品や小歯車では、圧痕間隔を詰めすぎると圧痕同士が干渉して正しい硬度が出ないため、JISの推奨する圧痕サイズと間隔を守ることが品質トラブル回避につながります。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
小物部品で「思ったほど浸炭深さが出ていない」と感じるときは、圧痕サイズと配置を見直すだけで結果が変わることも珍しくありません。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
つまり圧痕条件の管理が条件です。

この硬さ試験法のメリットは、設備コストが低く、ほとんどの熱処理工場・加工メーカーで実施できることです。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
一方で、切断・樹脂埋め・研磨などの前処理に時間がかかるため、1サンプルの測定に1〜2時間以上かかることもあります。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
量産ラインで毎ロット全数をこの方法で見るのは現実的でないため、設計段階で「どのロット・どの位置を抜き取り測定するか」をルール化しておくと検査工数を抑えやすくなります。 seibushoko(https://seibushoko.com/solution/113/)
ロット抜き取り位置を明文化しておけば、検査の属人化も防げます。
抜き取りルールが原則です。

JIS G 0557:2019 鋼の浸炭硬化層深さ測定方法（規格全文と測定記号の詳細）
JIS G0557:2019 鋼の浸炭硬化層深さ測定方法

浸炭深さ 測定方法 とマクロ組織試験・エッチング観察の実測ノウハウ

浸炭深さ 測定方法には、硬さ試験だけでなく、エッチングによるマクロ組織試験もJISで認められています。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
エッチングでは、切断・研磨した試験片を腐食液で処理し、浸炭部と芯部の組織コントラストを強調して境界を目視で判定します。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
たとえばナイタール溶液のように、数％濃度の硝酸をアルコールで溶いた薬品を使い、数十秒〜数分のエッチングで浸炭層が黒く、芯部がやや明るく見えるように調整します。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
これにより、硬さ試験に比べて短時間で「全硬化層深さ」のイメージをつかめるのが利点です。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
つまり境界線を目で見る方法ということですね。

ただし、エッチングは測定者の主観が入りやすく、同じ試験片でも「0.9mmに見える人」と「1.1mmと読む人」が出がちです。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
本来は、マクロ組織試験だけで正式な受入判定をするのではなく、硬さ試験と併用して相関を取っておくのが望ましいとされています。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
例えば、最初の数ロットで硬さ試験とエッチングを並行して実施し、「エッチングでこの濃さなら硬さ550HVの位置は0.8mm前後」という社内基準写真を残しておく方法があります。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
はがき横幅が約15cmなので、その写真をA5程度に印刷し、定規と一緒にファイルしておけば、現場の誰が見ても同じ判断をしやすくなります。
写真基準を作るだけ覚えておけばOKです。

マクロ試験のメリットは、断面全体の状態が一目で分かる点です。 seizogyo-channel(https://seizogyo-channel.com/movie/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95%E3%82%92%E7%90%86%E8%A7%A3%E3%81%9B%E3%82%88%EF%BC%81%E5%AE%9F%E6%B8%AC%E7%B7%A8%EF%BC%81%EF%BD%9E%E3%82%A8%E3%83%83%E3%83%81/)
たとえば歯車なら、歯先・歯底・ボス部の浸炭深さの違いが一枚の断面写真で確認でき、局所的な焼きムラや脱炭層の有無も同時に把握できます。 seibushoko(https://seibushoko.com/solution/113/)
これにより、単に「浸炭深さを満たしたか」だけでなく「どの位置で不足する傾向があるか」を把握し、治具構造や装入位置を変える改善に結びつけやすくなります。 ext7v.nachi-fujikoshi.co(http://ext7v.nachi-fujikoshi.co.jp/tec/pdf/28A1.pdf)
結果的に、ムダな再処理が減り、炉1バッチあたり数時間分の稼働やガス代を削れる可能性があります。 ext7v.nachi-fujikoshi.co(http://ext7v.nachi-fujikoshi.co.jp/tec/pdf/28A1.pdf)
つまり、マクロ観察はコスト削減の入口ということですね。

浸炭焼入れの深さを理解せよ！実測編（エッチングと実測のイメージ把握に有用）
浸炭焼入れの深さを理解せよ！実測編！～エッチングもあるよ～

浸炭深さ 測定方法 によるコストとリードタイムの差（X線・シミュレーション活用）

最近では、浸炭深さ 測定方法としてX線を用いた非接触・非破壊の測定装置も実用化されています。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
パルステック工業の紹介する装置では、X線と顕微鏡、一軸自動ステージ、専用ソフトウェアを組み合わせ、硬さ曲線を自動で出力し、OK/NG判定まで行えるとされています。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
これにより、従来必要だった樹脂埋めや鏡面研磨の工数を大幅に削減できるとされ、検査担当者1人あたりの処理数を2〜3倍に増やせるケースも報告されています。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
非破壊のため完成品をそのまま測定でき、特に高額な歯車やシャフトでは「検査のためだけに1本潰す」必要がなくなるのも大きなメリットです。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
結論は高付加価値品ほど非破壊測定が有利です。

一方で、X線装置は初期投資が高く、数百万円〜1千万円クラスになることもあります。 youtube(https://www.youtube.com/watch?v=rpQEM83hUYs)
日産台数が数十本程度の小ロット生産では、投資回収に時間がかかるため、外部の試験機関にスポットで依頼する選択肢も現実的です。 jfe-tec.co(https://www.jfe-tec.co.jp/download/pdf/3S4J-089-00.pdf)
例えばJFEテクノリサーチでは、JIS G 1253に基づくスパーク放電発光分光分析に独自条件を加え、従来は約40μmまでだった平均情報を約20μmまで浅く区切って分析できると紹介しています。 jfe-tec.co(https://www.jfe-tec.co.jp/download/pdf/3S4J-089-00.pdf)
これは浸炭材の表面炭素量を高精度・迅速に評価するサービスで、浸炭深さのシミュレーションモデル精度の向上にも利用されています。 jfe-tec.co(https://www.jfe-tec.co.jp/download/pdf/3S4J-089-00.pdf)
外部サービスは条件出しの段階で使うのが有効です。

浸炭条件の設計では、Harrisの実験式や真空浸炭シミュレーター「EN‑CARBO Calc.」を用いて、狙い浸炭深さと処理時間の関係をあらかじめ計算する方法もあります。 youtube(https://www.youtube.com/watch?v=FJ_svrImyhc)
たとえば900℃のガス浸炭で全浸炭深さ0.8mmを狙う場合、式から求めた時間は約170分前後になり、YouTubeの解説でも同程度の計算例が紹介されています。 youtube(https://www.youtube.com/watch?v=FJ_svrImyhc)
これをシミュレーションで事前に見積もっておけば、試作段階でのトライ＆エラー回数を1〜2回に抑えられ、炉の立ち上げコストを数十％削減できる可能性があります。 ext7v.nachi-fujikoshi.co(http://ext7v.nachi-fujikoshi.co.jp/tec/pdf/28A1.pdf)
つまり、計算モデルを持つことが条件です。

真空浸炭シミュレーター EN‑CARBO Calc.（浸炭深さ予測と処理条件設計の参考）
真空浸炭シミュレーター 「EN‑CARBO Calc.」

浸炭深さ 測定方法 を間違えたときのリスクと現場での対策

浸炭深さ 測定方法を誤ると、最も分かりやすい影響は「ギアやシャフトの寿命が設計値より大幅に短くなること」です。 seibushoko(https://seibushoko.com/solution/113/)
歯車の設計指針によれば、有効硬化層深さはモジュールや想定される故障モードによって最適値が異なり、著者は3か所以上で浸炭深さを指定することを推奨しています。 seibushoko(https://seibushoko.com/solution/113/)
例えばAGMA 2101では、ある条件に対して最大硬化深度を「0.4×モジュール」または「0.56×歯厚」の小さい方とする式が紹介されており、m=3の歯車なら有効硬化深さは1.2mmが上限の目安になります。 seibushoko(https://seibushoko.com/solution/113/)
ここで実際の有効硬化層深さが0.7mmしかないと、ピッチングやフレーキングの発生時期が想定より数万サイクル分早まるおそれがあります。 seibushoko(https://seibushoko.com/solution/113/)
つまり寿命短縮のリスクが非常に大きいということですね。

一方で、浸炭をやり過ぎてしまうと、コストと変形の両面で大きなデメリットが出ます。 ext7v.nachi-fujikoshi.co(http://ext7v.nachi-fujikoshi.co.jp/tec/pdf/28A1.pdf)
また、浸炭深さが深くなるほど残留応力と変形量が増え、研削や追加切削が必要になったり、最悪の場合は研削割れを誘発する可能性もあります。 sinwaht.co(https://www.sinwaht.co.jp/archives/column/%E6%B5%B8%E7%82%AD%E7%84%BC%E5%85%A5%E3%82%8C%E3%81%AE%E6%B7%B1%E3%81%95)
このような品質問題は、1件のクレームで検査・再処理・現品交換・現場対応まで含めると数十万円〜百万円規模の損失につながることもあります。 seibushoko(https://seibushoko.com/solution/113/)
クレーム回避には「測り過ぎ・不足」の両方を抑える必要があります。

現場でできる対策としては、まず図面・工程票・検査成績書の三点で「有効硬化層深さか全硬化層深さか」「JIS G0557準拠かどうか」を明文化しておくことが有効です。 jisf.or(https://www.jisf.or.jp/business/standard/jis/documents/docs_kouzai_0500_JISG0557_20241220.pdf)
次に、硬さ試験・マクロ試験・必要に応じて外部分析の結果を1枚の管理シートにまとめ、浸炭深さの実績値と狙い値の関係を見える化します。 jfe-tec.co(https://www.jfe-tec.co.jp/download/pdf/3S4J-089-00.pdf)
特に、1個あたり数万円以上の高価な部品については、ロットごとに1点でもいいのでJIS準拠の硬さ曲線を残しておくと、トラブル時に「どこまでが処理責任か」を客先と冷静に議論しやすくなります。 kikakurui(https://kikakurui.com/g0/G0557-2019-01.html)
この記録がないと、過失割合の説明ができず、全面的に無償交換となるケースが増えてしまいます。
記録の整備に注意すれば大丈夫です。

浸炭焼入れの深さ・硬化層の考え方（歯車寿命との関係を理解するのに有用）
最適な浸炭硬化と焼入硬化層深さについて

浸炭材の表面炭素量高精度迅速分析（スパーク発光分光と浅い領域分析の概要）
浸炭材の表面炭素量高精度迅速分析
