切削加工において切りくずの形状は加工状態を知る重要な手がかりです。流れ形、せん断形、き裂形、むしれ形の特徴と原因を解説し、切りくずから読み取れる問題点と改善方法を詳しく解説します。あなたの工場では切りくずを有効活用していますか？
s45c調質 硬度 規格 焼入れ 焼戻し 比較
s45c調質の硬度はどの程度が適正か、焼入れ焼戻し条件や規格値、ばらつきの原因まで詳しく解説。現場での判断基準を見直す必要はありませんか？
金属加工ガイド
s45c調質 硬度 規格 焼入れ 焼戻し
あなたの硬度指定、±30でクレーム損失出ます

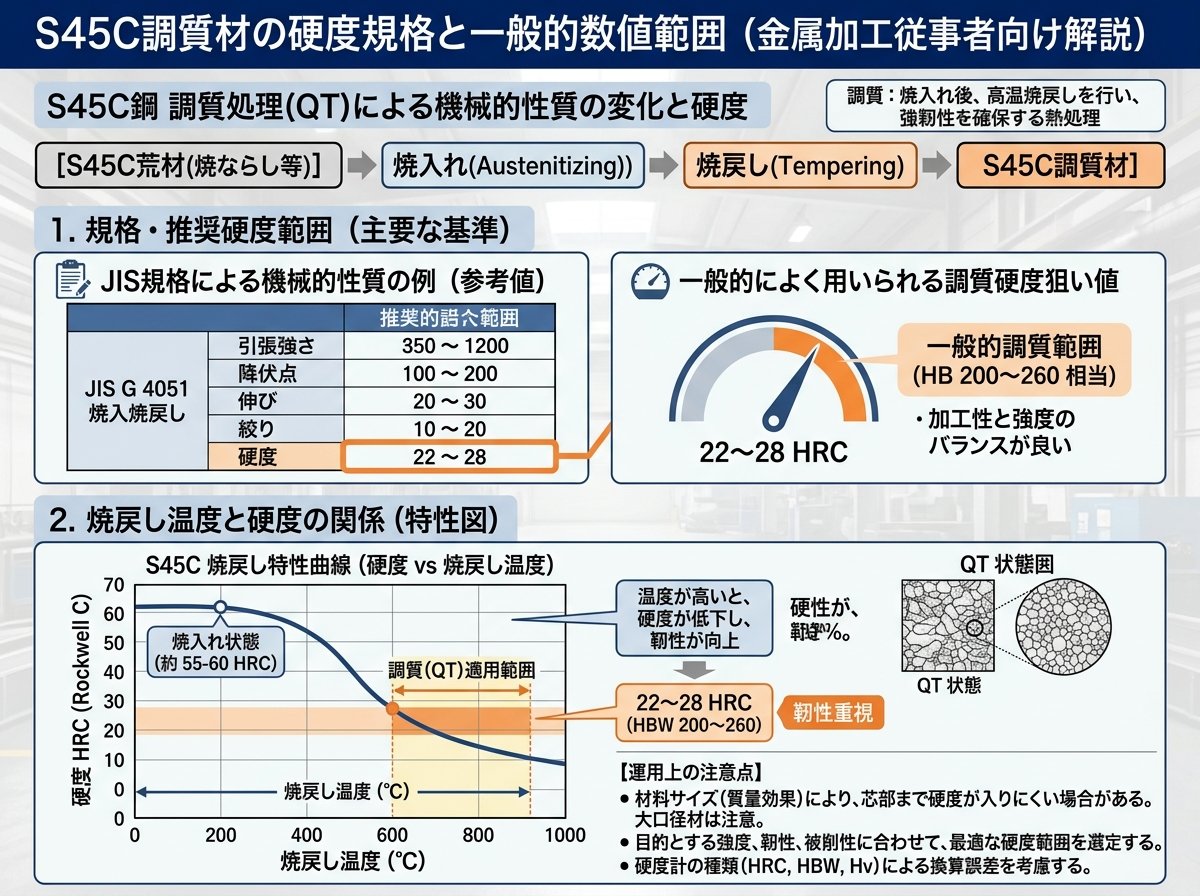

s45c調質 硬度 規格と一般的な数値範囲
S45Cの調質材は、JIS規格ベースで硬度がある程度の範囲に収まることが前提です。一般的にはHRC20〜30程度、ブリネル硬さでHB200〜300付近が多く採用されています。これはシャフトやギアなど、強度と加工性のバランスを取るための設定です。つまり中間強度です。
ただし、この範囲は絶対ではありません。例えば同じS45Cでも焼戻し温度を600℃付近にするとHRC20前後まで落ち、500℃付近ではHRC30近くまで上がるケースがあります。温度差100℃で硬度が大きく変わるのです。意外ですね。
このばらつきを理解していないと、「同じ材質なのに硬い・柔らかい」というトラブルになります。硬度指定は数値だけでなく条件込みで考える必要があります。これが基本です。
s45c調質 硬度 焼入れ焼戻し条件の違い
S45Cの調質は焼入れと焼戻しの組み合わせで決まります。焼入れは約820〜870℃から水または油冷、焼戻しは500〜650℃が一般的な範囲です。ここが核心です。
焼入れ後はHRC50以上になることもありますが、そのままでは脆すぎます。そのため焼戻しで応力を抜き、必要な硬度に調整します。例えば600℃焼戻しならHRC20台に落ちます。つまり調整工程です。
冷却方法も重要です。水冷は硬くなりやすく、油冷はやや軟らかくなります。ここを混同すると狙いの硬度から外れます。〇〇に注意すれば大丈夫です。
加工現場では「とりあえず調質材」として仕入れることも多いですが、実際は熱処理条件で別物になります。硬度証明の確認は必須です。
s45c調質 硬度 ばらつき原因と対策
S45C調質材でよくあるのが硬度のばらつきです。これは材料径や冷却速度の違いによって発生します。例えば直径10mmと100mmでは内部の冷え方が大きく異なります。ここが落とし穴です。
太い材料ほど中心部は冷えにくく、硬度が低くなる傾向があります。表面HRC28でも中心はHRC20以下ということもあります。これは使えそうです。
また、同じロットでも位置によって硬度差が出る場合があります。これを無視して加工すると、切削条件が安定しません。つまりトラブル源です。
このリスクを避けるには「受入時に硬度測定位置を固定する」ことが有効です。測定のばらつきを抑える狙いで、簡易硬度計（ポータブルタイプ）を導入して確認するのが現実的です。〇〇だけ覚えておけばOKです。
s45c調質 硬度 切削性と工具寿命の関係
S45C調質材は硬度によって切削性が大きく変わります。HRC20台前半なら比較的加工しやすいですが、HRC30近くになると工具摩耗が急激に増えます。厳しいところですね。
例えば超硬エンドミルの場合、HRC20材なら1本で100個加工できても、HRC30では30個程度に落ちるケースもあります。約3分の1です。つまりコスト増です。
切削条件も変わります。送りや回転数を調整しないと焼き付きや欠けが発生します。ここは重要です。
この問題を回避するには「加工前に実測硬度を確認する」ことが有効です。工具寿命を守る狙いで、ロックウェル硬度計での事前チェックを1回行うだけで不良を防げます。〇〇が原則です。

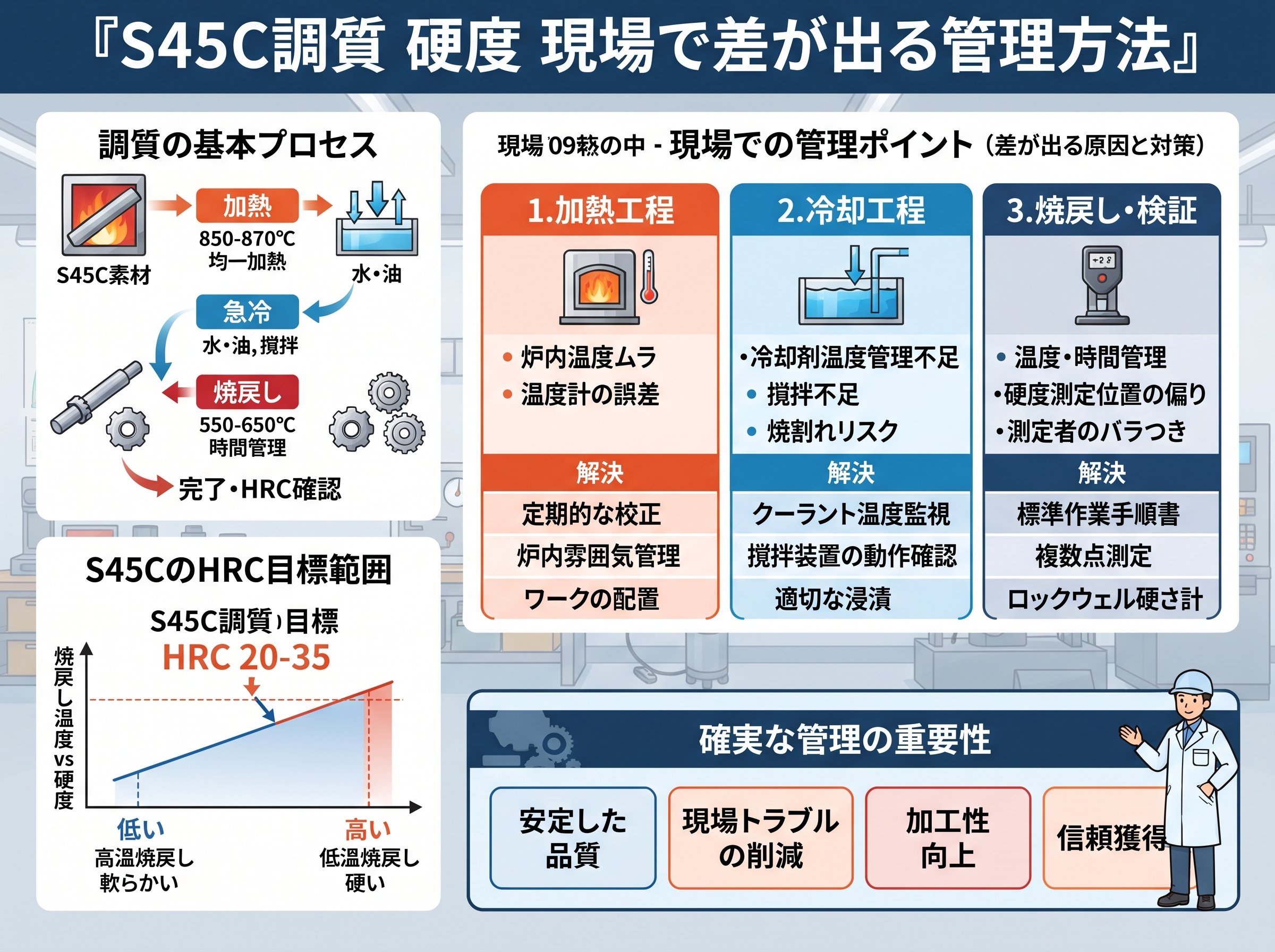

s45c調質 硬度 現場で差が出る管理方法
同じS45Cでも、現場によって品質差が出る最大の理由は管理方法です。特に硬度の扱い方で差が出ます。結論は運用です。
多くの現場では「ミルシートの数値をそのまま信じる」傾向があります。しかし実際には搬送中の応力や再加熱で硬度が変わることがあります。これは見落とされがちです。
さらに、再加工や溶接が入ると局所的に硬度が低下または上昇します。これを知らずに使うと破損リスクが上がります。痛いですね。
このリスクを抑えるには「加工前に疑う」という習慣が重要です。品質安定の狙いで、ロットごとに1点だけでも再測定する運用にするとトラブルが激減します。つまり予防です。
