パッシベーション処理 ステンレス 不動態皮膜 酸洗い 方法 比較

パッシベーション処理 ステンレス 方法 比較

あなたが水洗いだけで済ますと後日クレームで5万円損します

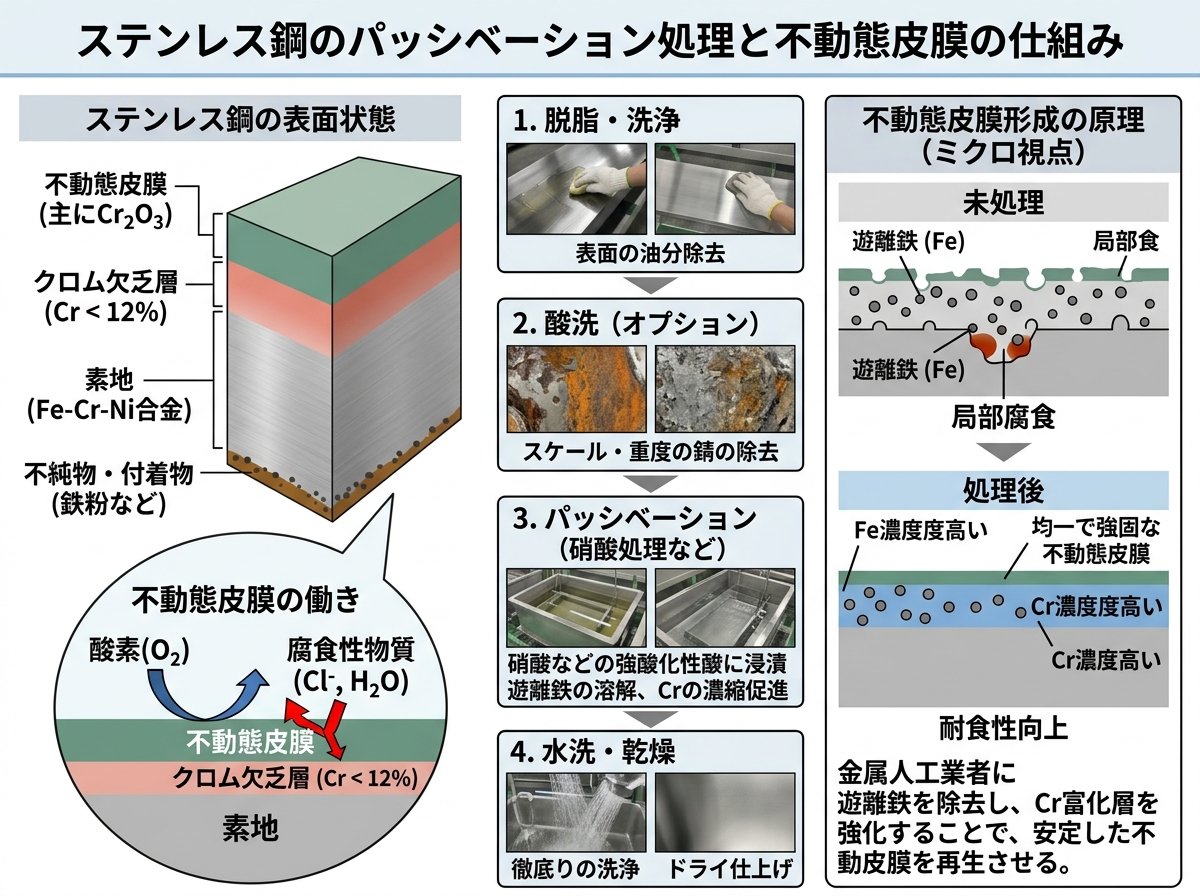

パッシベーション処理 ステンレス 不動態皮膜 仕組み

ステンレスが錆びにくい理由は「不動態皮膜」にあります。これはクロム（Cr）が酸素と結びついてできる極薄の酸化膜で、厚さはわずか数ナノメートル（1mmの100万分の1程度）です。肉眼では見えません。

しかし加工や溶接を行うと、この皮膜は一度壊れます。つまり新品でも無防備な状態になるのです。ここでパッシベーション処理を行うと、酸化皮膜を人工的に再形成できます。これが本質です。

重要なのは「自然回復」との違いです。空気中でも皮膜は再生しますが、現場環境では油分や鉄粉の影響で不完全になることが多いです。つまり処理品質にバラつきが出ます。結論は再生成の強制化です。

パッシベーション処理 ステンレス 酸洗い 違い

現場でよく混同されるのが酸洗いとの違いです。酸洗いはスケール（黒皮）や酸化物を除去する処理で、硝酸やフッ酸を使うことが多いです。一方、パッシベーションは「皮膜の再生成」が目的です。役割が違います。

例えば溶接焼けを取るだけなら酸洗いで十分ですが、その後に皮膜を再構築しないと耐食性は回復しません。ここを省略する現場は少なくありません。ここが落とし穴です。

実際、JISやASTM（A967など）でも両者は別工程として扱われています。つまり工程を分けるのが原則です。つまり別物です。

パッシベーション処理 ステンレス 方法 薬品

代表的な方法は硝酸系とクエン酸系の2種類です。硝酸は強力で短時間（10〜30分）で処理できますが、有害性や廃液処理の負担があります。一方クエン酸は安全性が高いですが、処理時間が1〜2時間と長くなる傾向があります。

現場の選択は「安全性かスピードか」です。例えば食品設備や医療機器ではクエン酸が選ばれるケースが増えています。これは法規制と衛生要件が影響しています。選択基準が重要です。

また温度条件も効きます。一般的に40〜60℃に加温すると反応が安定しやすく、処理ムラを防げます。ここは見落とされがちです。温度管理が条件です。

パッシベーション処理 ステンレス 失敗 事例

よくある失敗は「脱脂不足」です。加工油が残った状態で処理すると、皮膜が均一に形成されません。その結果、数週間後に赤錆が点在するケースが発生します。これがクレームの原因になります。

実際の現場では、納品後1ヶ月以内に発錆し、再加工と回収で5万円〜10万円の損失になる例もあります。小ロットでも痛いです。意外と多いです。

もう一つは「水質」です。水道水に含まれる塩素やミネラルが乾燥後に残留し、腐食の起点になることがあります。純水洗浄を挟むだけで改善するケースも多いです。水も重要です。

パッシベーション処理 ステンレス 外注 内製 判断

内製か外注かの判断は「ロット数」と「品質要求」で決まります。月100点以上の定常処理があるなら内製の方がコストは下がる傾向です。一方、単発や高品質案件は外注が安定します。使い分けが基本です。

特に医療・食品系は証明書（処理記録）が求められるため、外注業者の方がトレーサビリティ対応しやすいです。この違いは大きいです。

再発防止という観点では、クレームリスクが高い製品だけ外注するという運用も有効です。リスク集中対策です。

参考：不動態皮膜とステンレス腐食の基礎
