内面研削砥石の種類と選び方・加工精度を上げる正しい使い方

内面研削の砥石を正しく選んで加工精度を上げる方法

硬い加工物には硬い砥石を使うのが当然、と思っていませんか？実は逆で、硬い材料ほど軟らかめの砥石を使わないと研削焼けが止まりません。

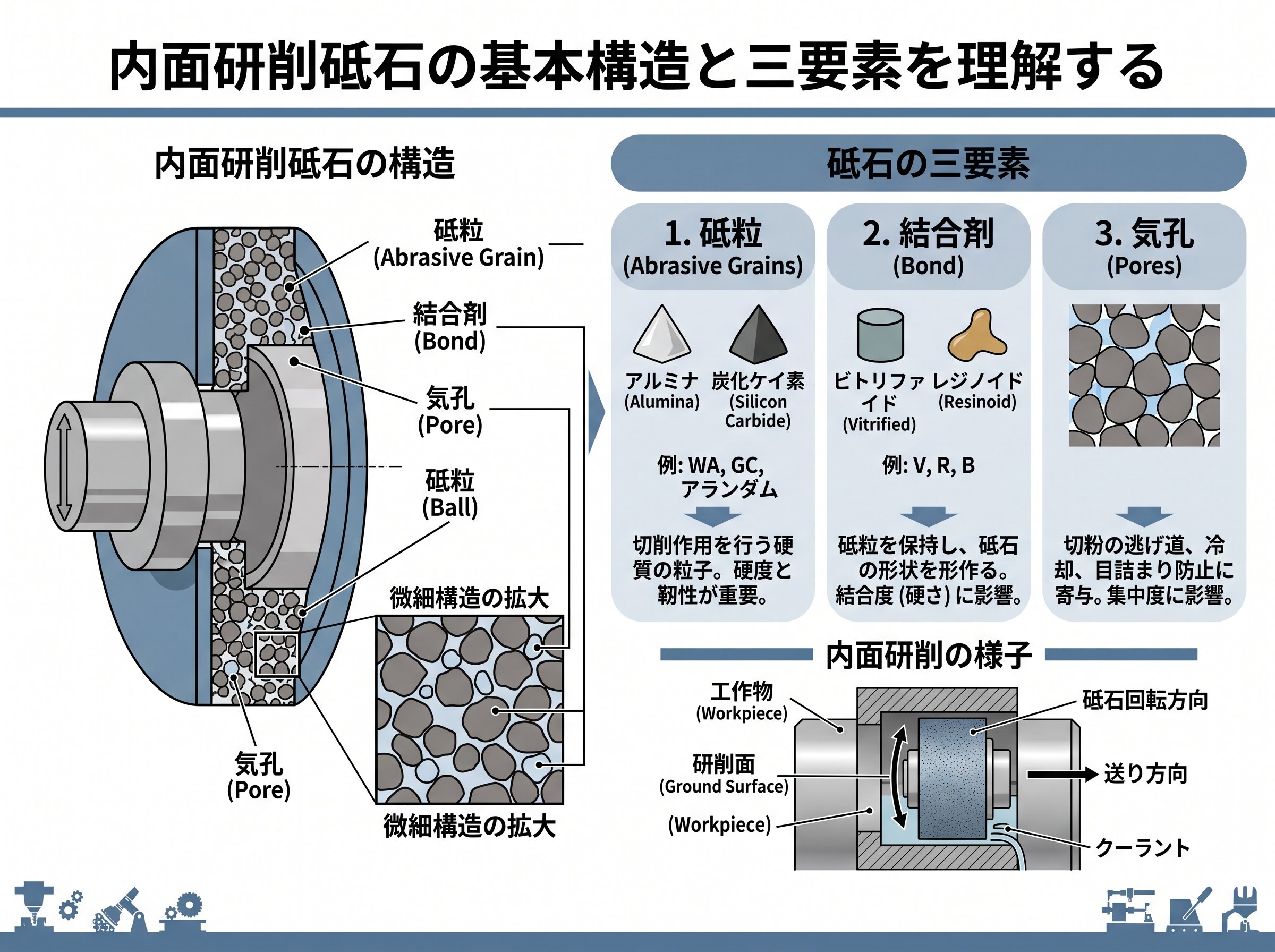

内面研削砥石の基本構造と三要素を理解する

内面研削で使う砥石は、大きく分けて「砥粒」「結合剤（ボンド）」「気孔」の三要素で構成されています。この三要素のバランスが崩れると、どれだけ加工条件を整えても安定した仕上がりは得られません。つまり三要素の理解が基本です。

砥粒は実際に材料を削る刃の役割を担います。摩耗した砥粒が自然に脱落し、新しい砥粒が表れる「自生作用」があるため、刃物のように研ぎ直しをしなくても長時間使い続けられます。これは使えそうですね。

結合剤は砥粒を所定の位置に保持するものです。保持力が強すぎると砥粒が摩耗しても脱落せず目つぶれが起き、弱すぎると砥粒が早期に脱落して目こぼれが発生します。

気孔は砥粒と砥粒の間にある小さな空間で、削りカスの排出と砥石内部の冷却という2つの重要な役割を果たします。内面研削では穴の内側という閉じた空間での加工になるため、外径研削と比べて熱がこもりやすく、気孔による冷却機能が特に重要です。

三要素	役割	不具合時の症状
砥粒	材料を削る刃	選定ミスで切れ味不足・材料焼け
結合剤（ボンド）	砥粒を保持	目つぶれ・目こぼれ・びびり
気孔	排熱・切りカス排出	目詰まり・研削焼け

内面研削では砥石が細長いクイルの先端に取り付けられた状態で穴内部を研削するため、砥石に加わる研削抵抗が複雑に変動します。この構造的な特性を踏まえて砥石の三要素を最適化することが、精度維持の出発点です。

内面研削砥石の砥粒の種類と加工材料別の選び方

砥粒の種類は加工精度を直接左右します。砥粒選定が条件です。

砥粒は大きく「アルミナ系」「炭化ケイ素系」「超砥粒（CBN・ダイヤモンド）」の3グループに分かれます。それぞれの特徴と推奨用途を整理すると、選定ミスを大きく減らせます。

**アルミナ系（A・WA・PAなど）**は鉄鋼系材料全般に適した砥粒です。特に白色アルミナ（WA）は合金鋼・工具鋼・焼入れ鋼の精密研削で定番の砥粒で、切れ味と熱への優しさを両立しています。淡紅色アルミナ（PA）はWAとほぼ同等の性能でありながら、さらに繊細な仕上げが求められる場面に向いています。

**炭化ケイ素系（C・GC）**は非鉄金属やセラミックスに強みを持ちます。黒色炭化ケイ素（C）はステンレス・アルミ・銅・真鍮・普通鋳鉄などに使われ、緑色炭化ケイ素（GC）は超硬合金やガラスなどさらに硬い材料を担当します。

砥粒の種類	記号	主な対象材料
褐色アルミナ	A	一般鋼材・荒研削
白色アルミナ	WA	合金鋼・工具鋼・焼入れ鋼
黒色炭化ケイ素	C	ステンレス・アルミ・銅・鋳鉄
緑色炭化ケイ素	GC	超硬合金・ガラス・高硬度材料
CBN	CBN	耐熱鋼・焼入れ合金鋼・高硬度ベアリング鋼
ダイヤモンド	D	サファイヤ・炭化ケイ素・高硬度非鉄材

**CBN砥石**は一般砥石と比べて初期コストが高いのは事実ですが、寿命が格段に長く砥石交換の回数を大幅に削減できます。東京ダイヤモンド工具製作所の資料によれば、寿命の長さと交換回数削減によってランニングコストを大きく下げられると報告されています。

特に量産ラインで焼入れ合金鋼を扱う職場では、CBN砥石への切り替えを検討する価値があります。価格だけで判断すると後々コスト高になるケースがあるので注意が必要です。

CBNホイールの種類・特徴・加工事例まとめ｜東京ダイヤモンド工具製作所（CBNとダイヤモンドの使い分けや寿命・コスト比較について詳しく解説されています）

内面研削砥石の粒度と結合度の選定ポイント

砥粒の種類が決まったら、次に「粒度」と「結合度」を選びます。この2つを正しく組み合わせることで、研削焼けやびびりを大幅に減らせます。

粒度は砥粒の大きさを表す数値で、数値が小さいほど粒が粗く（荒削り向き）、大きいほど細かい（仕上げ向き）です。粒度の選定基準は以下の通りです。

• 🔧 荒研削・取り代が大きい：#24〜#46（粗い粒度）




• 🔧 中間的な研削：#60〜#80




• ✨ 精密研削・仕上げ：#100以上（細かい粒度）

粒度が大きいほど砥石の強度は低下する点も覚えておく必要があります。

結合度（一般に「硬度」と呼ばれる）はアルファベットのA〜Zで表され、Aに近いほど軟らかく、Zに近いほど硬い砥石です。ここで最も注意が必要な点が、「硬い被加工材には軟らかい砥石を使う」という逆説的な原則です。

硬い被加工材を加工する場合、砥粒に強い抵抗がかかります。このとき結合度が高い（硬い）砥石を使うと、摩耗した砥粒が脱落せずに残り、自生作用が働きません。その結果、摩擦熱が増大して研削焼けが発生します。

一方で軟らかい被加工材に軟らかい砥石を使うと、砥粒が過剰に脱落して目こぼれが起き、砥石寿命が激減します。軟らかいものには硬い砥石が原則です。

• 🔥 硬い被加工材（焼入れ鋼など）→ 軟らかめの結合度（K〜L）




• 🔩 軟らかい被加工材（アルミ・銅など）→ 硬めの結合度（M〜N）

内面研削では外径研削よりも接触面積が大きく、砥石への熱負荷が高い傾向があります。そのため、同じ材料であっても円筒研削時より1〜2ランク軟らかい結合度を選ぶのが実務上の定石です。これが条件です。

研削作業中に起こりえる欠陥と対策｜クレトイシ株式会社（目詰まり・目つぶれ・研削焼けなど各不良の原因と砥石選定の視点から対策を詳述した技術資料）

内面研削砥石の径と穴径の比率が精度を決める

内面研削で見落とされがちなのが「砥石径と加工穴径の比率」です。この比率の管理が基本です。

国内の研削技術資料（JEED発行「内面研削盤の分類」）では、「加工穴径の80%程度の外径を持つ砥石を用いることが一般的」と明記されています。さらに一般的な推奨範囲は穴径の50〜90%で、状況に応じてこの範囲内で選定します。

砥石径が大きすぎる場合（穴径の90%超）は、砥石とワークの接触弧が長くなり過ぎます。その結果、研削熱が急増して冷却が追いつかなくなり、切りカスの排出も阻害されます。研削焼けが一気に発生しやすい状態です。

砥石径が小さすぎる場合（穴径の50%未満）は、砥石の周速度が理想値（一般に30〜50m/s）に届かなくなります。切れ味が落ちて砥粒への負荷が増大し、表面粗さが悪化します。生産効率も大きく下がります。

加工穴径（mm）	推奨砥石径（mm）	比率
15	10	約67%
20	15	75%
25	20	80%
30	25	83%
45	38	約84%
55	48	約87%
75	68	約91%

ただし穴径が100mmを超えてくると、砥石の周速が速くなりすぎて発熱と切りカス除去が主な問題になるため、比率を小さめに設定する必要があります。穴径が小さいほど比率を大きく（80〜90%）、穴径が大きいほど比率を小さく（50〜70%）設定するイメージです。

砥石の幅（厚さ）についても同様に最適値があります。砥石が薄すぎると摩耗が早く生産効率が落ち、厚すぎると研削力が大きくなりすぎてクイルやシャフトにたわみが生じます。目安として研削長さが30mmなら砥石幅は25mm、50mmを超える場合は40mm程度が推奨されています。

内面研削盤の分類（PDF）｜JEED 職業能力開発総合大学校（砥石径の選定基準・穴径比率など実務に直結する数値基準が記載された公的資料）

内面研削の加工不良と砥石に起因するトラブルシューティング

正しい砥石を選んでも、使い方と管理を誤ると不良は出続けます。代表的なトラブルと対策を整理します。

**研削焼け（Grinding Burn）**は最も頻繁に起こる不良です。砥石の目つぶれや目詰まりによって砥石表面が平坦になり、摩擦熱だけが発生して切削できない状態が原因です。対策としては、砥石の結合度を1〜2ランク軟らかくすること、ドレッシングを定期的に行うこと、そして切り込み量を適正に保つことが有効です。厳しいところですね。

切り込み量が少なすぎても焼けが起きる点は意外と見落とされます。砥粒がワークに十分食い込まず表面で滑ることで摩擦熱が発生するためです。

**びびり（Chatter）**はクイルのたわみと砥石のアンバランスが主な原因です。内面研削では細長いクイルの先に砥石を付けるため、研削抵抗でクイルがわずかに曲がります。これが振動となってびびりを引き起こします。対策は砥石結合度を適正化すること、クイル材質・剛性を見直すこと、そして砥石のバランス取りを行うことです。

**真円度不良・円筒度不良**はチャックの調整不足やドレッシング不良が絡んでいることが多いです。真円度が悪い場合はまずチャックを見直し、円筒度が悪い場合は砥石の両端をワークより少し幅広に出すテーブル送り調整が効果的です。

• 🔴 研削焼け → 結合度を軟らかく・ドレス周期を見直す




• 🔴 びびり → クイル剛性強化・砥石バランス取り




• 🔴 真円度不良 → チャック調整・ドレッサ品質確認




• 🔴 目詰まり → 砥石結合度・粒度を被削材に合わせて再選定




• 🔴 穴径の寸法誤差 → ドレッシング周期の標準化・径補正の確認

内面研削における穴径の寸法誤差は特に注意が必要です。クイル（砥石軸）の弾性変位と加工熱による熱膨張が複合的に作用します。熱膨張した状態で規定の寸法に削り上げても、冷却・収縮すると狙い値より穴径が小さくなる現象が内面研削特有のメカニズムとして知られています。穴径が縮小するということですね。

加工後に精密測定で初めて寸法不良が判明するケースがあるため、機上測定と冷却後の測定を両方行う管理が信頼性につながります。

内面研削で穴径が大きく・小さくなる理由は？｜はじめの工作機械（クイルのたわみ・熱膨張・クランプ歪みなど穴径誤差の物理メカニズムと改善策を詳しく解説）

ドレッシングと砥石管理で加工品質を長期間安定させる独自視点

多くの現場では「焼けが出たからドレスする」という事後対応が一般的ですが、この考え方では精度の波が止まりません。ドレッシングは「症状が出てから行う修理」ではなく、「症状が出る前に行う予防保全」として位置づけることで、加工品質のバラツキを根本から抑えられます。

ドレッシングの役割は2つあります。砥石表面の切れ味を回復する「シャープニング」と、砥石の形状・径を正確に整える「トルーイング」です。内面研削では砥石径が小さいため、わずかな磨耗でも砥石径が変化して寸法誤差に直結します。そのため「何個加工したらドレスする」というサイクルを数値で定めて厳守することが、再現性の高い量産加工に必須です。

ドレッシングの送り速度と切り込み量も精度に影響します。送りが速すぎると砥石表面が粗く仕上がり、その砥石で削ると面粗さが悪化します。切り込みが深すぎると砥石が急激に減径し、次の径補正が合わなくなります。細かい点ですが、ドレス条件の記録・標準化も加工品質安定の柱です。

砥石の保管方法も意外な落とし穴です。砥石に水分が含まれると砥石内部でアンバランスが生じ、取り付けたときに振動が発生します。特にレジノイド砥石は経年変化があり、メーカーは検査日から1年間を使用期限の目安としています。期限内使用が原則です。

砥石のバランス取りは、取り付け後の試運転時だけでなく、研削液が砥石内部に染み込んでいる場合にも再確認が必要です。研削液の供給を止めた後も、砥石内部に水分が残るとアンバランスが再発することがあります。これは見落とされがちなポイントです。

最近ではAIを活用した砥石状態監視ツールが実用化されており、加工中の研削データをリアルタイム分析してドレスタイミングを自動通知するシステムも登場しています。感覚ではなく数値でドレスタイミングを管理することで、砥石1本あたりの加工数を最大化しながら品質を安定させる取り組みが広がっています。

砥石の「バランス取り」「振れ取り」とは？目的と正しい手順｜ジェイテクト（砥石に水分が入った際のアンバランス発生メカニズムと、バランス取りの正しい手順を解説）

砥石ドレス（ドレッシング）とは｜大古精機WebOKS（ドレッシングの目的・方法・頻度の考え方について現場目線でまとめた解説ページ）
