内径溝加工マシニングで失敗しない工具と切削条件の選び方

内径溝加工をマシニングで成功させる工具・条件・手順の完全解説

びびりが出ても回転数だけ変えれば治ると思っているなら、工具折損で数万円の損失が出ます。

この記事でわかること

🔧

内径溝加工の基礎と難しさ

外径溝加工と比べて格段に難易度が高い理由と、工具選定の考え方を解説します。

⚙️

びびり・切粉詰まりの対策

突出し量・クーラント・加工条件の3点を押さえてトラブルを未然に防ぐ方法を紹介します。

📐

マシニングならではの応用テクニック

スロッター加工・スナップリング溝・Oリング溝など用途別の加工手順と注意点を詳しく説明します。

このページの目次

内径溝加工をマシニングで成功させる工具・条件・手順の完全解説

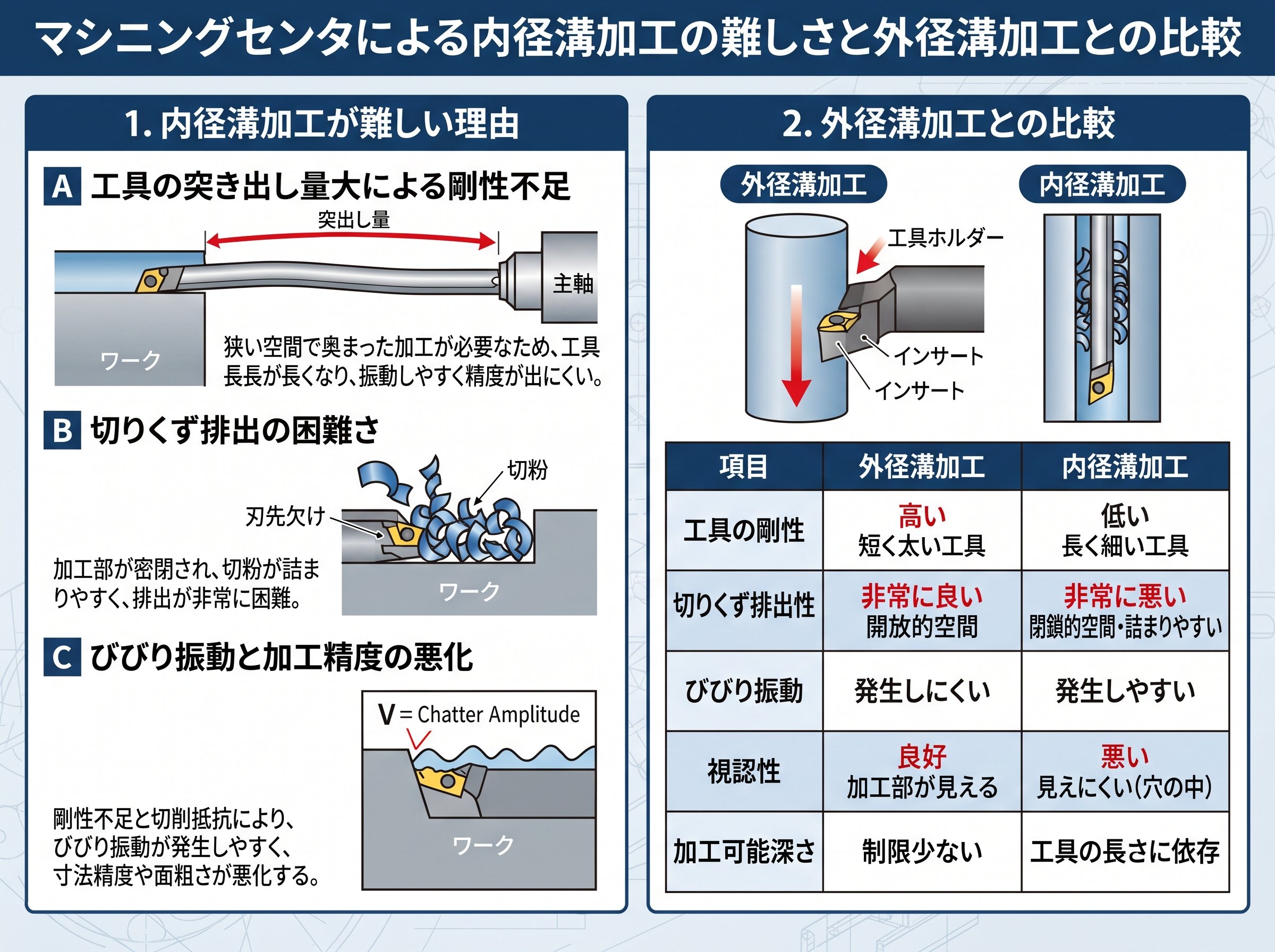

内径溝加工がマシニングで難しい理由と外径との違い

内径溝加工は、外径溝加工と同じ感覚で取り組むと必ずトラブルが起きます。外径では工具が開放された空間で動けるのに対し、内径では穴の中に工具を差し込む構造上、シャンクが細くなりがちで剛性が大きく落ちます。つまり「同じ溝幅でも難易度がまったく違う」ということです。

内径溝加工で特有の問題が3つあります。1つ目は工具剛性の低下で、穴径に合わせたシャンク径の制限が避けられません。2つ目は切粉の排出不良で、穴の中では遠心力が切粉を外に逃がさないため、溝内に蓄積して加工面を傷つけます。3つ目が視認性の悪さで、特にφ20mm以下の小径穴ではほぼブラインド作業になります。

マシニングセンタで内径溝加工を行う場合、通常のエンドミルはそのままでは使えません。これが基本です。精密部品センター.comを運営する株式会社長津製作所の技術情報によると、通常のエンドミルで内径溝を削ると削れる面積が少なく加工時間が増大するため、キー溝カッターのような先端が専用形状の工具を使うことが推奨されています。また、切りくず排出性を高めるために小径バイトと高流量クーラントの組み合わせが有効とされています。

比較項目	外径溝加工	内径溝加工
工具剛性	高い（太いシャンク可能）	低い（穴径に制約）
切粉排出	自然排出しやすい	詰まりやすい
視認性	良好	小径では不可視
クーラント到達	容易	奥部は届きにくい
びびりリスク	相対的に低い	突出しが長くなるほど高い

φ20mm以下の小径内径溝では、突出しが工具径の3倍（3D）でもびびりが発生するケースがあります。外径溝なら6D以上でも安定することを考えると、いかに条件が厳しいかがわかります。これは要注意です。

参考：マシニングセンタでの内径溝加工に関する技術Q&A（株式会社長津製作所）
https://fa-parts-machining.com/qa/q74/

内径溝加工マシニングで使う工具の種類と選定ポイント

工具選定が内径溝加工の成否を9割決めます。マシニングセンタでの内径溝加工に使える工具は大きく3種類に分かれます。それぞれ適した加工径・溝深さ・材質が異なるため、現場でどれを使うかを明確に判断する必要があります。

1つ目がスロッティングツール（スロッターバイト）です。NC旋盤やマシニングセンタで直接使えるキーブローチングツールとも呼ばれ、スロッター盤を持たない現場でも工程集約ができます。山田マシンツールのREVスロッティングツールのように、H7公差基準で内径キー溝、四角穴、六角穴、スプライン溝まで対応できる製品も市販されています。工具費のみで対応できるため設備投資が不要な点が大きなメリットです。

2つ目が内径溝入れバイト（内径グルービングホルダ）です。Oリング溝やスナップリング溝のような周方向の環状溝を加工するのに使います。突出し量の管理が非常に重要で、Sandvik Coromantの技術資料によると突出し量（L）と工具径（D）の比率によって推奨ホルダ材質が変わります。具体的にはL≦3Dなら鋼バイト、L＝3〜6Dなら防振または超硬バイト、L＝5〜7Dなら超硬補強防振バイトが推奨されます。

3つ目がキー溝カッター（先端特殊形状エンドミル）です。マシニングセンタで軸方向からアプローチして内径の軸方向溝を加工するのに使います。通常のスクエアエンドミルとは異なり、先端がT字またはオフセット形状になっており、ワーク内部でも横方向に切削できる構造です。

🔩 スロッティングツール：内径キー溝・四角穴・六角穴に対応。マシニング・NC旋盤両対応で工程集約に最適
🔩 内径溝入れバイト：Oリング溝・スナップリング溝など環状溝に特化。突出し量管理が最重要
🔩 キー溝カッター：軸方向からの内径溝切削に使用。干渉チェックを事前に必ず実施する

工具メーカーは国内ではHORN（ホーン）、イスカル、山田マシンツール（REV）の3社が内径溝工具の主要選択肢となっています。特にHORN社は超硬素材を自社一貫生産しており、インサート寿命が他社比で2倍という加工事例データもあります。工具コストを長期的に見るなら工具寿命の比較が条件です。

びびり・切粉詰まりを防ぐ切削条件と段取りのコツ

内径溝加工のトラブルの大半はびびりか切粉詰まりです。この2つを防ぐには「突出し量の最小化」「クーラントの最大化」「加工順序の工夫」という3点が基本になります。

びびり対策で最も効果が高いのは突出し量を短くすることです。内径加工の特性上、工具を深く入れるほどたわみが増幅し、切削抵抗が周期的に変動して再生びびりが育ちます。切粉ラボの解説によると、ビビリ対策の優先順位は「突き出し・保持の見直し」→「回転数調整」→「切込み量調整」→「送り量調整」の順で進めると失敗が少なくなります。回転数だけ変えて改善を試みるのはこの順番でいえば2番目の手段に過ぎません。

材質別の切削条件の目安は以下の通りです。

材質	切削速度（目安）	回転数上限（目安）	送り速度（目安）
鋼材（SS400・45C）	100〜150m/min	1,200rpm前後	0.06〜0.08mm/rev
ステンレス（SUS304）	70m/min程度	1,000rpm以下	0.04mm/rev
アルミ（5000番台）	最大300m/min	2,000rpmから開始	状況に応じて増やす

SUS304のような難削材では、高回転で加工すると刃先チッピングが一撃で発生し工具が破損するリスクがあります。低回転・低送りで攻めることが原則です。

切粉詰まり対策は「ステップ加工」と「内部給油」の組み合わせが最も効果的です。深溝を一度に突っ込む加工は厳禁で、深さ方向に2mm切削→横方向に移動→また2mm切削というサイクルで切粉の逃げ道を作ります。さらに内部給油対応バイトを使うことで、穴の奥まで高圧クーラントが届き、詰まりリスクを大幅に低減できます。

Sandvik Coromantの技術資料では、機械の最大クーラント圧が低い場合でも内部給油対応バイトを使うことを推奨しています。「外からクーラントをかければいい」という判断が切粉詰まりと工具折損を招くことを覚えておく必要があります。これが条件です。

参考：Sandvik Coromant 内径溝入れ加工の技術ガイド（クーラント・切削手順）
https://www.sandvik.coromant.com/ja-jp/knowledge/parting-and-grooving/internal-grooving

マシニングでの内径キー溝加工・スロッター加工の手順と注意点

マシニングセンタで内径キー溝を加工するスロッター加工は、スロッター盤なしでも実現できる現代的な方法です。主軸ロック機能と割出し機能を活用することで、溝の位置出しも正確に行えます。ブローチ盤から複合加工機・マシニングセンタにキー溝加工を移行した事例では、ワンチャッキングで旋削→キー溝→タッピングまで完了させ、段取り時間・加工時間を60%削減した実績があります（HORN社事例データ）。これは使えそうです。

スロッター加工の段取り手順は以下の通りです。

① ワークのクランプと芯出しを確認する（内径真円度・中心高さのズレは振動の原因になる）
② スロッティングツールを工具長補正値に合わせてセットし、突出し量を最短にする
③ 主軸ロック（M19等のオリエンテーション指令）を確認し、割出し方向を決定する
④ 工具条件表に基づいた送り速度を設定する（送りが遅すぎると刃先欠けの原因になる）
⑤ 止まり穴の場合は必ず逃がし溝または逃がし穴を先に加工しておく
⑥ クーラントを刃先に向けて確実に当てながら加工を開始する

止まり穴への内径溝加工では逃がし穴の省略が工具破損に直結します。切粉の逃げ道がない状態で加工を続けると、切粉が溝に詰まり突き上げ力が工具折損を引き起こします。逃がし処理は省略厳禁です。

また、送り速度を落とし過ぎることも刃先欠けの原因になります。「慎重にゆっくり削れば安全」というのは内径スロッター加工では通用しません。スロッティングツールは刃先が擦るような低送りでは熱が蓄積しチッピングしやすくなるため、条件表に従った最低送り速度を守ることが重要です。

スロッター加工でのプログラム上の注意点として、ファナック系制御のNC旋盤・マシニングセンタでは「内径荒加工サイクル」をベースに主軸を固定したまま刃物台をZ軸方向に動かす指令を組み込む方法が一般的です。オークマの対話型プログラムでも同様のアプローチが可能で、複雑な手打ちプログラムが不要になります。

参考：内径キー溝加工方法5選とスロッター加工工具の解説（shokunin-tenshoku.com）
https://shokunin-tenshoku.com/horn13

Oリング溝・スナップリング溝の内径加工で精度を出す方法

Oリング溝とスナップリング溝は、内径溝加工の中でも特に精度と表面品質が要求される加工です。どちらも寸法が規格で厳密に決まっており、わずかなズレが製品機能の喪失につながります。

Oリング溝の場合、最も注意すべきは溝底の表面粗さです。Oリングが正常にシールするにはRa3.2以下が一般的な基準で、びびりや切粉の噛み込みによる面荒れが発生すると液体・気体の漏れが直接発生します。溝の断面形状（幅・深さ）はJIS B2401に基づき設計されており、Oリングの断面径に対して10〜30%の圧縮率になるよう溝深さが決まります。この比率が外れると早期摩耗か漏れのどちらかが起きます。

スナップリング溝の場合、溝幅の公差がOリング溝より厳しいことが多く、±0.02mm以内の精度が求められるケースも少なくありません。加工のポイントは次の2点です。1点目は、仕上がり幅と同じ刃物幅でなくても加工できるということです。NC旋盤・マシニング環境では、それより細い刃物を2パスで使う方が常備工具を減らせて経済的です。2点目は、刃物幅を変える場合は片側基準のオフセットで管理することで、両側基準のツールセッタ設定では加工誤差が出やすくなります。

内径Oリング溝・スナップリング溝を加工する手順の基本は以下の流れです。

🔵 荒加工：内径溝入れバイトで溝幅より0.1〜0.2mm残した状態で溝形状を形成する
🔵 仕上げ1パス目：溝の奥コーナーから手前コーナーに向けて横引き旋削で加工する（切粉が手前に排出されやすいため）
🔵 仕上げ2パス目・3パス目：溝壁の最終仕上げを行い、Ra3.2以下の面粗さを確認する
🔵 バリ取り・面取り：Oリング挿入時のシール面損傷を防ぐため、エッジのバリを確実に除去する

Sandvik Coromantの推奨手順では、内径溝の仕上げ加工を3パスに分けて行うことを推奨しています。1パス目で穴底近くのコーナーR、2パス目で溝底面、3パス目で穴入り口側の溝壁という順番です。一発仕上げを狙わないことが高精度仕上げの鍵です。

小径の内径Oリング溝（φ20mm以下）ではHORN社のminiシリーズのような1本のホルダで複数溝深さ・溝幅に対応できる多機能バイトが有効です。工具種を最小限に絞りながら高い剛性を維持できるため、段取り時間と工具費の両方を抑えられます。

参考：溝加工の基礎と応用精密な溝加工技術の解説（株式会社アスク）
https://www.askk.co.jp/contents/course/grooving.html
