インボリュートスプライン規格表SAEの読み方と現場対応術
SAE規格のスプライン図面を「JISと同じ感覚」で加工すると、部品が絶対にはまりません。

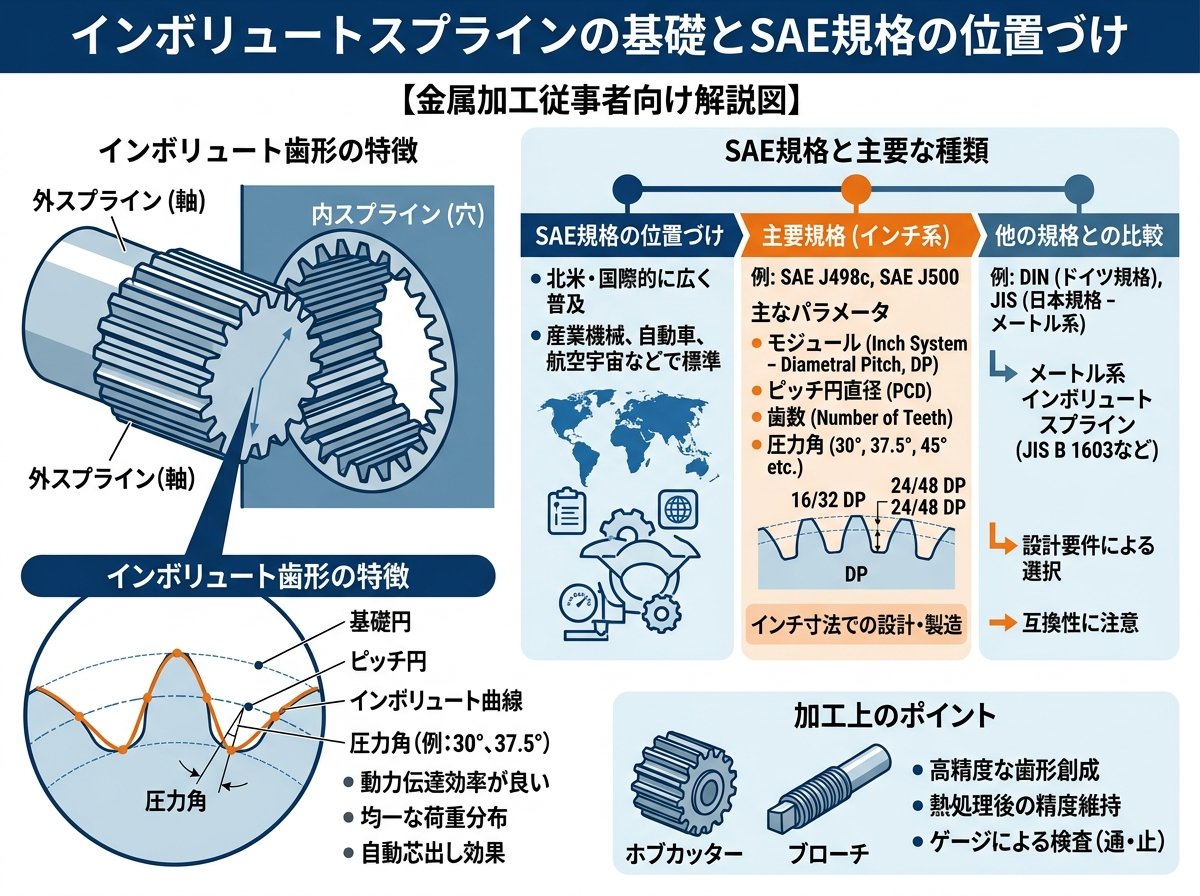

インボリュートスプラインの基礎とSAE規格の位置づけ
インボリュートスプラインとは、軸と穴のそれぞれにインボリュート曲線で形成された歯形を設け、トルクを伝達する機械要素です。キー結合や角形スプラインと比べて、製造精度・強度・自己心出し性に優れており、現在の動力伝達部品の主流となっています。自動車のトランスミッション、油圧ポンプのシャフト、工作機械のスピンドル、産業用ロボットの関節部など、幅広い分野で採用されています。
インボリュートスプラインの規格は世界に複数あります。国際的には ISO 4156（2021年版）、日本国内では JIS B 1603（現在は廃止）、ドイツは DIN 5480、そして米国の SAE（J498など） や ANSI B92.1 が代表的です。これらは基本的な構造こそ似ていますが、圧力角・転位量・公差体系などに重要な違いがあります。
SAE規格のインボリュートスプラインが多く使われるのは、北米製の農業機械・建設機械・油圧機器などです。国内でも輸入機械の補修品や海外向け部品の製造では必ずSAE規格のスプラインに出会います。つまり、金属加工の現場でSAEスプラインの規格表を読む機会は、決して少なくありません。
SAE規格のスプラインは主に SAE J498 や ANSI B92.1 に準拠しています。圧力角は 30°、歯の大きさは DP（ダイヤメトラルピッチ） というインチ単位で表されます。これがJIS規格のミリモジュールとは根本的に異なる点であり、後述する読み方の理解が現場トラブルを防ぐ鍵となります。
参考情報：SAEインボリュートスプラインの表示の意味について実務的な解説を掲載しています。
SAEインボリュートスプラインの表示の意味 | OKWAVE
SAE規格表の読み方：表記「13T-8/16DP」を正確に解読する
SAE規格のスプライン図面には「SAE 13T-8/16DP」などの表記が使われます。これを正確に読めないと、工具の選定ミスや加工ミスに直結します。各部の意味を順番に見ていきましょう。
まず 「13T」 の部分です。Tは"Teeth"（歯）の略であり、これがスプラインの歯数を示します。この場合は歯数13枚ということです。
次に 「8/16DP」 の部分。DPとは 「ダイヤメトラルピッチ（Diametral Pitch）」 の略です。インチ系の歯車・スプラインで使われる歯の大きさの単位で、「1インチあたりの歯数」に相当します。数字が大きくなるほど歯は小さくなります。これはミリ系のモジュール（mm）とは逆の発想なので要注意です。
「8/16DP」のスラッシュ表記がポイントです。「8/16」と二つの数字が並んでいる場合、これは 低歯（short tooth / stub tooth） を意味します。歯の大きさ（ピッチ）はDP8ですが、歯たけはDP16相当の低歯、という意味です。通常の歯（full depth）よりも歯たけが低くなっています。モジュール換算すると次の計算式になります。
| DP表記 | 計算式 | モジュール相当値（mm） |
|---|---|---|
| DP8（歯の大きさ基準） | 25.4 ÷ 8 | 約3.175mm |
| DP16（歯たけ基準） | 25.4 ÷ 16 | 約1.5875mm |
| DP12/24（別例） | 25.4 ÷ 12 / 25.4 ÷ 24 | 約2.117mm / 約1.058mm |
つまりこの例では、「歯数13枚・DP8相当の大きさ・低歯仕様」のスプラインということです。
また、SAEインボリュートスプラインの 圧力角は30° が標準です。JISの旧自動車用スプライン（JIS D 2001）の圧力角は20°であり、同じ歯数・同じ外径であっても両規格のスプラインは絶対に互換しません。この違いが現場での部品混用トラブルの原因になります。圧力角が違うということが基本です。
さらに、実際の図面では 「SAE B」「SAE C」 などのアルファベットでマウント規格が示されることも多く、これはフランジ取付寸法（ボルト径・ピッチ円直径など）を示すものです。代表的なSAEシャフトの仕様をまとめると次のようになります。
| SAEマウントサイズ | 歯数 | DP | 主な用途 |
|---|---|---|---|
| SAE BB | 15T | 16/32 | 小型油圧ポンプ |
| SAE B | 13T | 16/32 | 中型油圧機器 |
| SAE C | 14T | 12/24 | 大型ポンプ・モーター |
| SAE CC | 17T | 12/24 | 大型油圧機器 |
これらは国際的に標準化された組み合わせであり、設備の補修や部品製造の際に確認すべき基本情報です。
SAE規格とJIS規格の寸法・公差の違いを現場目線で整理する
「SAEとJISは大きさが似ているから流用できる」と考えるのは大きな誤解です。圧力角の違いだけでなく、転位量・歯底形状・公差体系にも差異があります。
まず 圧力角の差 について整理します。SAE規格（ANSI B92.1 / J498）は圧力角30°を標準としています。一方、JISの旧自動車用スプライン（JIS D 2001・現在はJIS B 1603附属書として残存）は圧力角20°に転位係数0.8mを加えた形状で、歯たけの中央部での実効圧力角が約30°になるよう設計されていましたが、歯形そのものの定義は異なります。つまりSAEとJISの圧力角30°は、同じ数字でも別物です。
次に 転位量の扱い の違いです。JIS B 1603では転位係数による歯形の移動が規定され、歯厚・歯溝幅の管理は「有効歯厚（SV）」と「有効歯溝幅（EV）」という概念で行われます。SAEも同様の概念を持ちますが、公差等級の定義や表記方法が異なるため、図面を見る際にはどちらの規格か必ず確認する必要があります。規格を確認することが条件です。
歯底形状（ルートフォーム） の違いも重要です。SAEスプライン（ANSI B92.1）には「フラットルート（flat root）」と「フィレットルート（fillet root）」の2種類があります。フラットルートは歯底が平底であり、フィレットルートは丸みを持つ形状です。図面に「Flat Root Side Fit Class 5」などと記載されている場合、これはフラットルートの歯面合わせ、精度等級5を指します。用途や伝達トルク・耐疲労性の要求に応じてどちらを使うか変わります。
| 比較項目 | SAE（J498/ANSI B92.1） | JIS（旧D2001/B1603附属書） |
|---|---|---|
| 基準圧力角 | 30° | 20°（転位あり） |
| 歯の大きさの単位 | DP（ダイヤメトラルピッチ） | モジュール（mm） |
| 歯底形状 | フラットルート・フィレットルート | 丸底（フィレット） |
| 中心合わせ方式 | 主に歯面合わせ（サイドフィット） | 歯面合わせ・大径合わせ |
| 規格の現状 | ANSI B92.1（有効） | JIS B1603は2023年廃止 |
これらの違いを知らずに加工を進めると、完成品が相手部品にはまらない・トルク伝達時に破損するなどのトラブルが発生します。特に「JIS規格で加工に慣れているから大丈夫」という思い込みが最も危険です。
参考情報：JISとISO規格の比較と廃止の経緯について詳しくまとめられています。

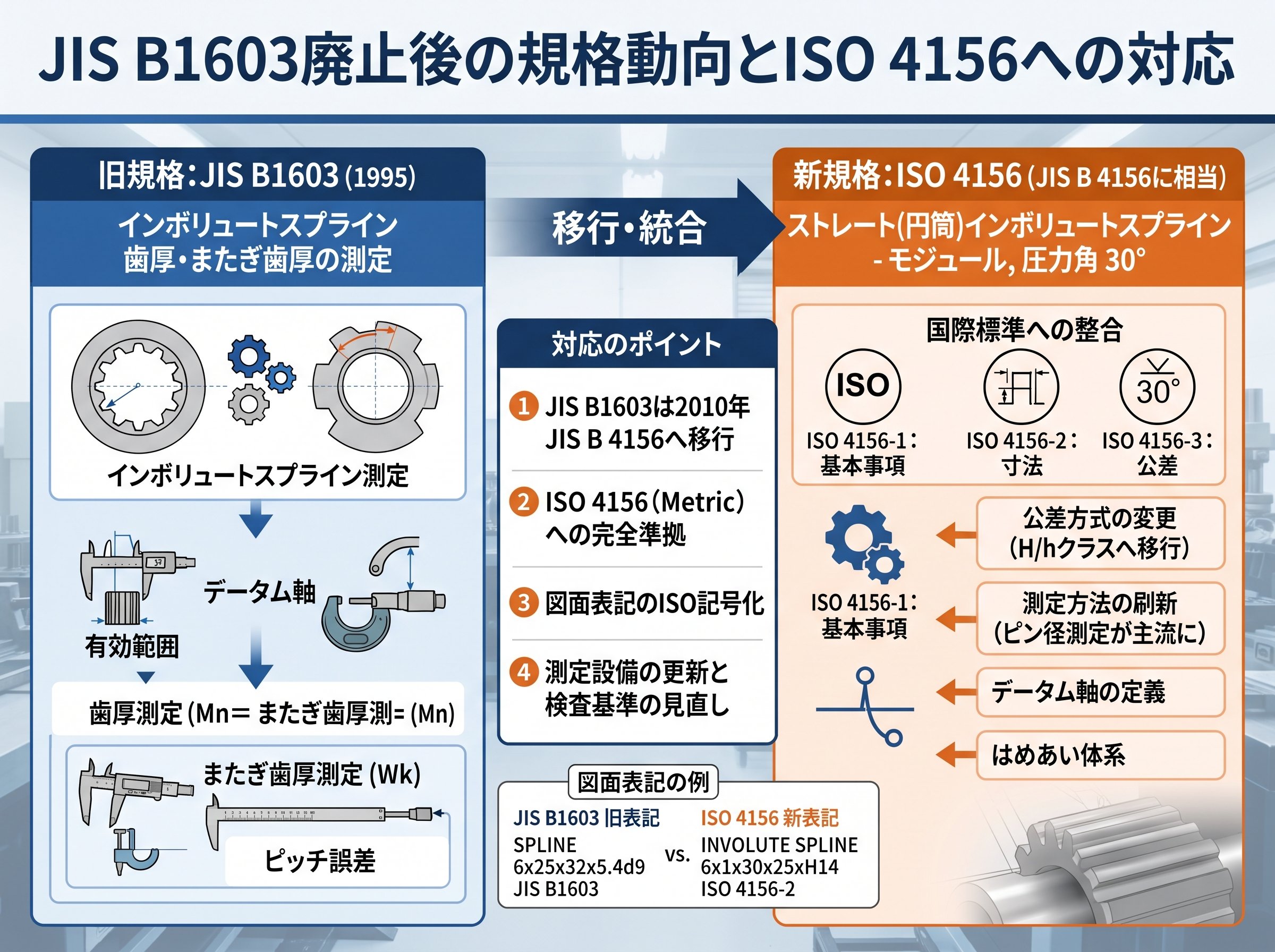

JIS B1603廃止後の規格動向とISO 4156への対応
2023年、日本国内のインボリュートスプライン規格として長年使われてきた JIS B 1603:1995 が廃止されました。これは規格の技術的な問題ではなく、「技術の進展とともに他の規格から引用されない状況が続いたため」とされています。廃止の事実は意外と知られていません。
これによりJIS上では、現時点で正式なインボリュートスプラインの独立した規格が存在しない状態となりました。各メーカーは過去の実績をもとに旧JISを参照しながら設計・製造を継続しているのが実情です。新規設計に旧JISをそのまま使うことは規格の観点では推奨されません。
この状況を受けて、JSA（一般財団法人日本規格協会）は2025年3月17日に、ISO 4156-1～-3（2021年版）の英・日対訳版を発行しました。これが現時点での事実上の標準となる方向性です。ISO 4156はメートルモジュール系の歯面合わせスプラインを規定するもので、Part 1が一般事項、Part 2が寸法、Part 3が検査を担当します。
- 📘 ISO 4156-1:2021（一般事項）：邦訳版 税込約68,948円・140ページ
- 📗 ISO 4156-2:2021（寸法）：邦訳版 税込約76,571円・764ページ
- 📙 ISO 4156-3:2021（検査）：邦訳版 税込約61,325円・110ページ
なお、ISO 4156はあくまでメートル系（モジュール表記）のスプラインに関するものです。SAE規格のインチ系（DP表記）スプラインとは別物であり、SAE規格に対応するには ANSI B92.1 などを参照する必要があります。この区別も現場では混同されやすいポイントです。
自動車用の旧JIS D 2001の内容は現在もJIS B 1603の附属書として形式上残っていますが、新規設計への適用は推奨されていません。大径合わせの設計はこの附属書に基づく場合が多いため、既存部品の補修設計には参照できるものの、新規図面での採用には慎重な判断が必要です。
参考情報：JIS B1603廃止の背景とISO 4156邦訳版の発行詳細が公式に掲載されています。
インボリュートスプラインに関するISO規格の邦訳版発行！ | 日本規格協会

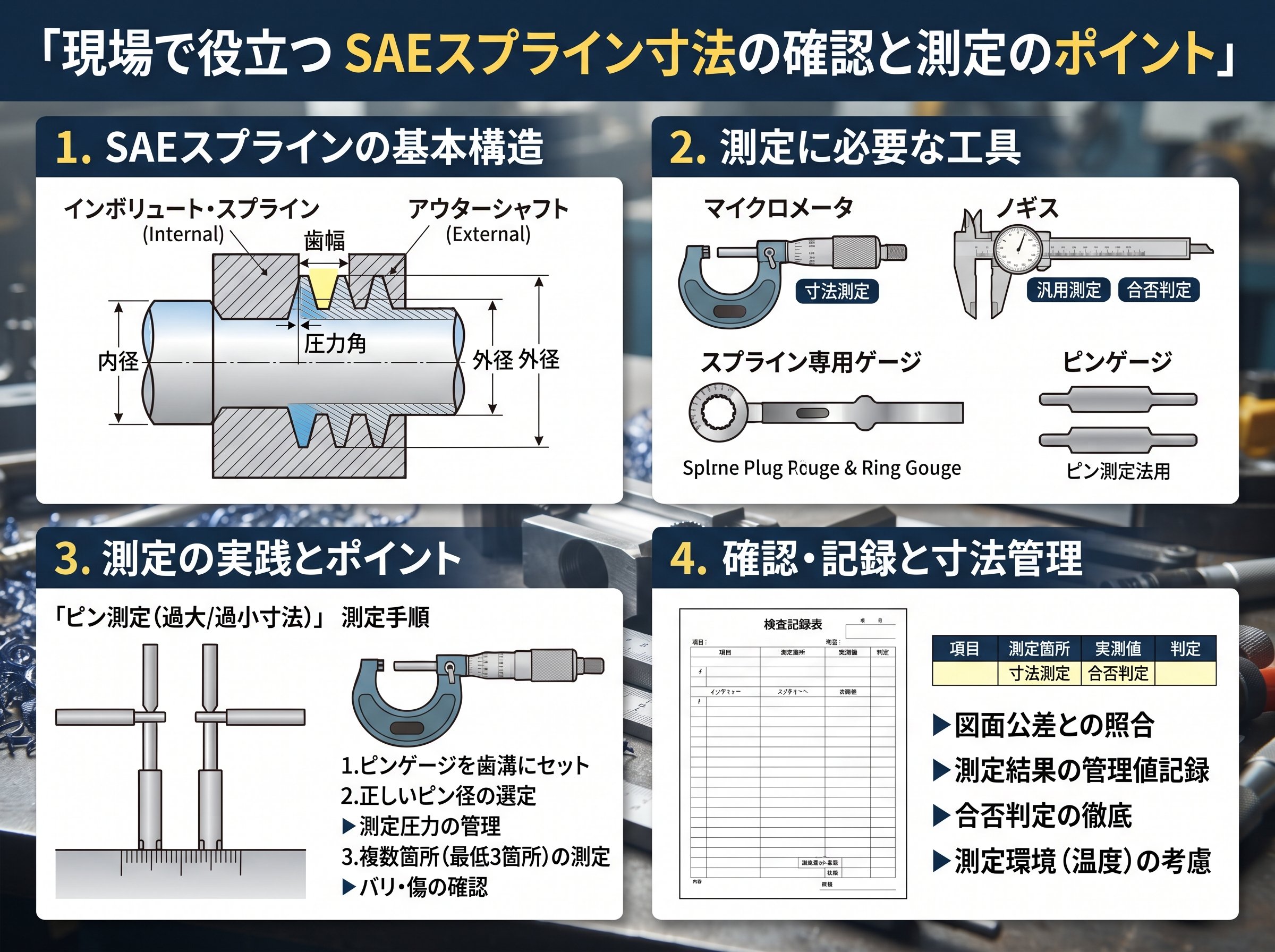

現場で役立つSAEスプライン寸法の確認と測定のポイント
SAEスプライン規格表を入手しても、実際の加工・検査に正しく活用するには、寸法の確認手順と測定方法を理解しておく必要があります。
まず ピッチ円直径（PCD）の計算 です。SAEスプラインのPCDはDP（ダイヤメトラルピッチ）と歯数から次の式で求めます。
$$PCD = \frac{Z}{DP}$$
ここでZは歯数、DPは歯の大きさを示すダイヤメトラルピッチです。単位はインチとなるため、ミリ変換が必要な場合は25.4を乗じます。例えば歯数13・DP=16の場合、PCDは13÷16＝0.8125インチ、約20.64mmとなります。
外径（大径）については、SAEの一般的な計算式は次のとおりです。
$$外径 = \frac{Z + 1}{DP} \text{（インチ）}$$
歯数13・DP=16の場合は（13+1）÷16＝0.875インチ＝約22.225mmです。これはSAE B規格のスプライン外径として一致した値になります。
実務で最もよく使われる測定方法が オーバーピン径（OPD：Over Pin Diameter） または オーバーボール径（OBD） 測定です。歯溝に規定径のピンやボールをはめ込み、外周の距離（外歯）または内周の距離（内歯）を測定することで、歯厚・歯溝幅を間接的に確認します。これが現場検査の基本です。
- 🔩 外歯スプライン（軸）：ピンを歯溝に入れ、外側の距離を測定
- 🔩 内歯スプライン（穴）：ピンをスプライン穴内に入れ、内側の距離を測定（ビトウィーンピン径）
- 🔩 使用するピン径は規格表・設計図面で指定されたものを必ず使う
SAEスプラインのオーバーピン径計算は、インチ単位で行われるため、規格表に記載された数値をそのまま参照するのが確実です。自社で計算する場合は、転位係数・圧力角・歯底形状を含めた計算が必要であり、間違えると加工後の検査でアウトになります。
また、オーバーピン径の公差は非常に狭いことに注意が必要です。例えば歯厚公差が0.03mm程度の場合、オーバーピン径に換算すると片側0.01mm以内の管理となるケースもあります。現場でよくある「少し当たる感じがするけど、だいたい合ってるのでは」という感覚的な判断は通用しません。測定値で管理することが必須です。
測定器具としては、マイクロメーターやオーバーピン径対応のデジタルノギスが使われますが、精度が要求される場合は三次元測定器（CMM）や歯車測定機を使用することが望まれます。
参考情報：歯車・スプラインのオーバーピン径測定の基本と注意点を具体的に解説しています。
SAEスプライン加工の落とし穴と品質トラブルを防ぐ実践的な知識
現場で実際に多いトラブル事例をもとに、SAEスプライン加工で注意すべきポイントを解説します。
最も多いトラブルは「規格の取り違え」 です。同じ13歯・外径22mm前後のスプラインでも、SAEとJISでは圧力角・歯形が異なるため、嵌め合わせが不可能です。図面に「13T-8/16DP」と記載されているのに、JIS規格のホブで加工してしまうケースが実際に発生しています。SAEホブを使わなければならないということです。
次に多いのが「DP計算の単位ミス」 です。DPはインチ系の単位であるため、外径・歯底径の計算結果をインチで得てから、必要に応じてミリ換算する必要があります。逆にミリで計算してインチで図面に書いてしまうと、全ての寸法が25.4倍または1/25.4倍のずれを生みます。一度確認することで防げるミスです。
逃げ溝（アンダーカット）の設計不足も要注意です。ホブ切りや歯車形削りで加工する場合、工具が抜けるための逃げスペースが必要です。段付き軸にスプラインを加工する際、肩部との距離が不十分だと工具が干渉し、歯形が不完全になります。設計段階で工具径と逃げ溝の寸法を確認することが不可欠です。
転造加工を選ぶ場合の注意点もあります。冷間転造はSAEスプラインの大量生産に非常に向いており、加工硬化による疲労強度向上という利点もあります。ただし、転造前のブランク外径の精度管理が仕上がり寸法に直接影響するため、ブランク径の公差を厳しく管理する必要があります。素材の展延性（延びやすさ）も転造適性に関係します。S45Cなどの機械構造用炭素鋼は転造に適していますが、熱処理後の硬い材料への転造加工は原則として適用できません。
熱処理後の研削仕上げについても整理しておきましょう。精密な用途では、切削加工後に高周波焼入れなどの表面硬化処理を行い、その後の歯形歪みを研削加工で取り除くという工程が採用されます。この場合、研削加工代を見込んだ切削仕上げ寸法の設定が必要です。研削代の見込みが不十分だと、熱処理後に研削しきれず規格外になります。
- ✅ SAEスプライン加工時はSAE対応の歯切り工具（ホブ・ブローチ）を使用する
- ✅ 計算はインチ単位で行い、最後にミリ換算する手順を徹底する
- ✅ 設計段階で逃げ溝寸法と工具干渉チェックを必ず行う
- ✅ 転造加工の場合はブランク径公差と素材の展延性を事前確認する
- ✅ 精密仕上げが必要な場合は熱処理後の研削代を設計に組み込む
また、補修目的でSAEスプラインを加工する場合、ゲージの入手が難しいケースがあります。国内では 今村商会など歯切工具専門商社 が旧JIS・SAE・ANSI対応のホブやブローチ在庫を持っていることがあるため、工具選定に困った際は相談窓口として活用できます。
