陽極酸化後に白や黒を出そうとしても、どんな電圧をかけても一生その色は出ません。

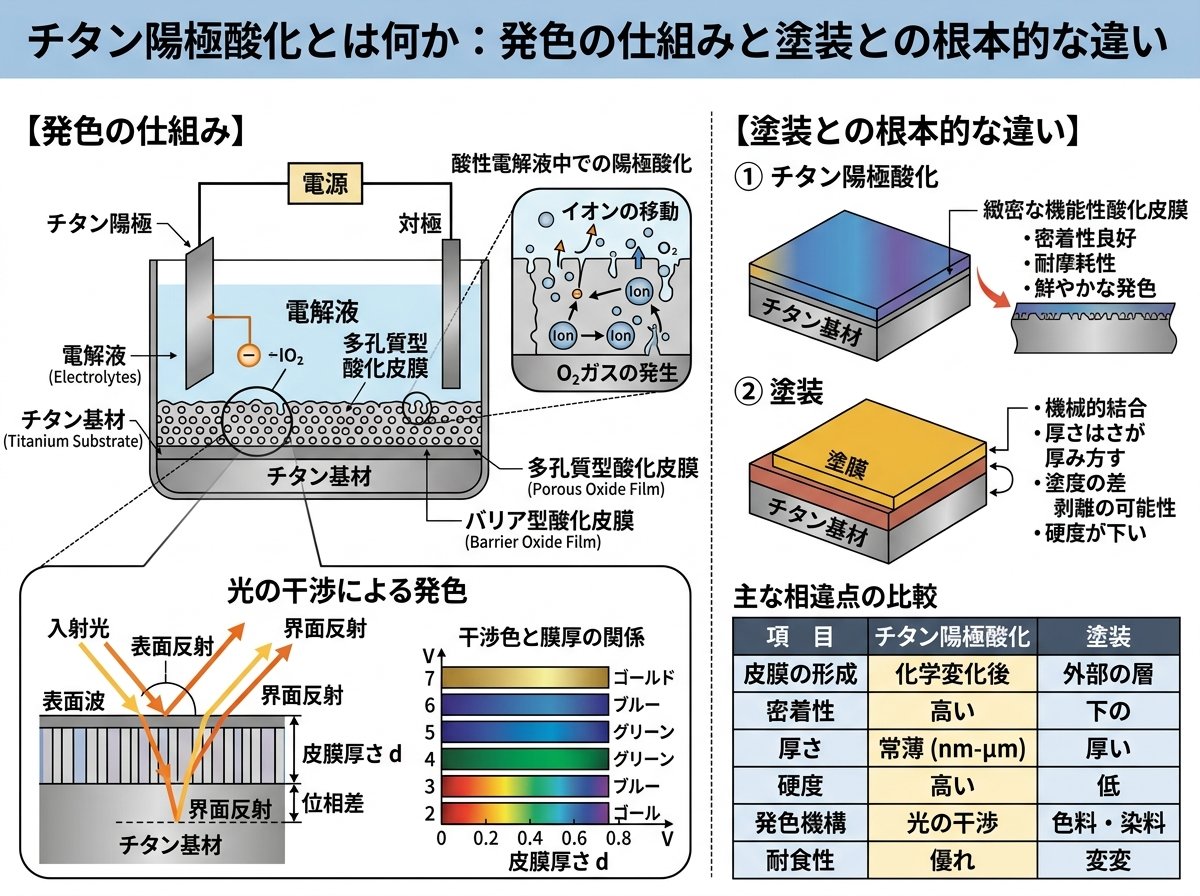

チタン陽極酸化とは何か：発色の仕組みと塗装との根本的な違い

チタン陽極酸化とは、電気化学的な反応によってチタン表面に透明な酸化被膜（TiO₂）を成長させ、光の干渉によって色を生み出す処理のことです。塗料や染料を一切使わず、酸化被膜の「厚さ」だけが色を決定します。厚さはナノメートル（nm）単位で、1ボルトあたりおよそ1.6〜2.0nmのペースで成長するとされています。髪の毛1本の直径が約70,000nmですから、発色に必要な被膜はその1/700以下という極薄の層です。

この薄い被膜に白色光が当たると、被膜表面で反射した光と、被膜を通過してチタン基材で反射した光の2つが干渉し合います。その干渉の結果として特定の波長の光だけが強め合い、それが私たちの目には「色」として見えます。つまり、チタン自体が着色されているわけではなく、シャボン玉やCDの裏面が虹色に見えるのと同じ「構造色」です。

塗装や電気メッキと何が違うのでしょうか？陽極酸化はチタン表面そのものを変化させる処理であるため、被膜が剥がれる心配がほとんどありません。また処理後もチタンの機械的特性や耐候性はそのまま維持されます。これは塗装では実現できない大きなメリットです。

白と黒だけは出せません。これが原則です。酸化被膜は透明であるため光を吸収できず、純粋な黒は物理的に生成不可能です。白についても同様に干渉色の範囲外となります。「白チタンが欲しい」という場面では大気酸化法や別の表面処理を検討する必要があります。

カラーチタン（陽極酸化処理）の詳細・電圧と色調の関係グラフ：株式会社オーファ

チタン陽極酸化に必要な準備物：整流器・電解液・治具の選び方

陽極酸化を始める前に、必要な機材を正しく選ぶことが仕上がりを左右します。まず整流器（直流電源）は陽極酸化の要となる機材です。電圧によって発色色が決まるため、広い電圧レンジが出力できるものが有利で、個人用途であれば市販の直流安定化電源（0〜120V程度）がAmazonで1万円以下から購入できます。電流の上限設定ができる機種を選ぶと、過電流による失敗を防げます。

電解液の選択は、どの色域を出したいかで決まります。以下に代表的な2種類をまとめます。

電解液	主な特徴	適した用途	注意点
リン酸（10%水溶液）	火花電圧が高く、110V超の高電圧色（緑・ピンク）が出しやすい	フルカラーレンジを使いたい場合	廃液を排水溝に直接流すと下水道法に抵触する可能性あり
硫酸（10%水溶液）	80V前後で火花が発生しやすく、高電圧色は出にくい	青・紫・黄など低〜中電圧の色	廃液はpH5〜9に中和してから廃棄が必要（下水道法）
リン酸三ナトリウム（TSP水溶液）	アルカリ性で扱いやすく、初心者向け	安全性重視のDIY・試作	発色の鮮明度がやや劣る場合あり

治具（ジグ）の材質も重要です。チタン部品を吊るすワイヤーは必ずチタン製を使用してください。ステンレスや銅のワイヤーを電解液に浸けると、そちらに電流が優先的に流れてしまい、本来着色したいチタン部品への通電が不安定になります。これは初心者が色むらで悩む原因の一つです。

陰極には耐酸性があるステンレスメッシュ（SUS316が理想だが304でも短期使用は可）や、チタン板を使用します。容器はガラスや樹脂製の耐酸性容器を選び、金属製は避けます。感電リスクへの対策も必須で、直流100V以上は心室細動を引き起こすレベルの電圧です。電源通電中は「片手ルール」（もう一方の手は体の後ろに置く）を徹底し、ゴム手袋と目の保護具を着用してください。

チタン陽極酸化DIY（硫酸編）・整流器の操作方法と実測データ：アンテナの外側から

チタン陽極酸化の下処理のやり方：色むらを防ぐTCP処理・脱脂・エッチングの手順

下処理が不十分だと色がくすみます。これが原則です。チタン表面には加工後の時間経過や切削・プレス時の油分によって不均一な自然酸化被膜が形成されています。この被膜が残ったまま通電しても、電圧どおりの色にはならず、くすんだ灰色や色むらが生じます。下処理の品質が、陽極酸化の仕上がりを9割決めると言っても過言ではありません。

下処理のステップは大きく3段階で構成されます。

• 🧼 脱脂（第1段階）：手の皮脂、加工油、指紋などを除去します。食器用洗剤とお湯での洗浄、またはアセトン拭きが基本です。「ウォーターブレイクテスト」（水がはじかずに均一な膜として流れ落ちれば脱脂完了）で確認するのが確実です。





• ⚗️ 化学研磨・TCP処理（第2段階）：チタン用の化学研磨剤「クリーンエッチTCP-08」（光沢・鏡面向け）または「TCP-25」（梨地・粗化向け）に浸漬することで、既存の酸化被膜を均一に除去し、清浄な金属面を露出させます。浸漬するだけで機能するため特別な設備は不要です。三菱ガス化学トレーディングが提供するこの製品は、業務用チタン部品の陽極酸化前処理として広く使われています。





• 🔬 エッチング・スマット除去（第3段階）：DIYでは「1分できらり（チタン用エッチング剤）」とオキシドールを用いたエッチングとスマット除去が有効です。特にリン酸を使った高電圧域（緑・ピンクなど）の色を出す場合はこの工程が必須となります。


下処理後は素手で触れてはいけません。直後に触ると指紋の油脂が再付着し、発色に影響が出ます。チタン専用のピンセットやチタン針金で取り扱います。また、表面仕上げの状態も発色に直結します。鏡面光沢に仕上げたチタンは透明感のある鮮やかな発色になり、ブラスト処理など梨地仕上げのものはマットな落ち着いた色調になります。どちらが良い・悪いではなく、用途に合わせて選択することが大切です。

チタン陽極酸化前処理・TCP処理の解説と実例写真：三菱ガス化学トレーディング株式会社

チタン陽極酸化の電圧と色の関係：リン酸・硫酸別の実測データと色一覧

実際に電圧と色がどう対応するかは、使用する電解液の種類と濃度によって異なります。以下の表は、工業用純チタン（グレード1/2相当）を鏡面光沢仕上げ後にエッチング処理し、前処理済みの状態で測定した実測ベースのデータです。これはあくまで目安であり、浴温度・表面粗度・合金グレードによって数ボルト単位でずれる場合があります。

おおよその電圧	リン酸10%での発色	硫酸10%での発色
10V	黄色（やや黒みがかる）	黄色
15〜16V	濃い赤紫・紫	赤紫
20V	濃い青紫	青紫
25V	青	青
35〜40V	水色	水色・黄色
60V	黄色（白みがかる）	くすみ発生（火花電圧付近）
80〜85V	ピンク・茶	赤紫（くすみ強い）
90〜100V	緑（青み）	火花多発・色安定しない
105〜110V	緑（ライムグリーン）	使用不可

緑・ピンクはリン酸が条件です。これが基本です。硫酸系の電解液では80V前後から「火花放電」が発生し、電気的なスパークが酸化被膜を荒らして灰色がかった仕上がりになります。一方リン酸では火花電圧が110V以上と高いため、緑やピンクといった高電圧域の色も安定して出すことができます。

もう一つ注意が必要なのは、電解液の濃度です。リン酸の濃度が薄いほど（0.1%など）酸化被膜の成長速度が上がるため、同じ色でも必要な電圧が低くなる傾向があります。逆に濃度が高いと（10%前後）膜の成長が緩やかなため、微妙な色の調整がしやすくなります。ただし0.01%まで薄めすぎると電流が不安定になり、色が著しくムラになります。10%前後が扱いやすい濃度です。

また、Ti-6Al-4V（64チタン・グレード5）は純チタンと比べて発色がやや暗く、くすんだ青みがかったトーンになりやすい傾向があります。同じ色合いを出すには純チタンより2〜5V程度高く設定する必要があります。合金グレードによる発色の違いは、現場では見落とされがちな落とし穴です。

リン酸を使ったチタン陽極酸化の実測データ・濃度と発色の関係：アンテナの外側から

チタン陽極酸化の実施手順：通電から仕上げまでのステップバイステップ

下処理が完了したら、実際の陽極酸化作業に入ります。手順の流れは以下のとおりです。

1. 🔌 装置のセットアップ：容器に電解液（リン酸10%水溶液など）を適量入れ、ステンレスメッシュを陰極として容器内側に設置します。整流器の黒コードを陰極（ステンレスメッシュ）に、赤コードをチタン治具（陽極）に接続します。





2. 🧪 チタン部品の取り付け：前処理済みのチタン部品をチタン針金に「S字」や「釣り針型」で引っ掛けます。ぐるぐる巻きにすると、針金との接触部分と非接触部分で発色ムラが生じます。必要最小限の接触面積で固定するのがコツです。





3. ⚡ 通電と発色の確認：チタン部品を電解液に浸けた状態で、目標電圧に設定してから電源を入れます。通電開始後、数秒〜十数秒で電流値が急速に低下していきます。この電流の低下が止まれば発色完了のサインです。電流値が変化しなくなったら電源を切ります。





4. 🚿 取り出しと水洗い：電源を切ってからチタン部品を取り出し、蒸留水（または純水）で速やかにすすぎます。水洗いが遅れると電解液が乾燥してシミになる場合があります。





5. 💨 乾燥：乾燥させると色が一段と鮮明に見えるようになります。自然乾燥でも問題ありませんが、エアブローで速やかに乾かすと発色がより安定します。


複数色を一つの部品に入れる場合は、マスキングとの組み合わせが必要です。電圧の「低い色から先に付ける」順序が基本です。たとえば青（20V）→水色（38V）→緑（100V）という順序で進めます。逆に高電圧で付けた色のある場所を低電圧で再通電しても、色はほとんど変わりません。これは酸化被膜が自己制限特性（一定の厚さ以上は電流が流れなくなる絶縁性）を持つためです。

廃液処理には法的な義務があります。硫酸系の廃液はpH5〜9に中和しなければ排水できません（下水道法）。リン酸はリン含有量の規制があり、少量であれば古布に染み込ませて可燃ゴミ扱いできる自治体もありますが、大量の場合は廃液処理業者への委託が必要です。自治体ごとにルールが異なるため、地元の水道局に事前確認することを強くお勧めします。

陽極酸化でカラフルなチタンプレートを作る方法・マスキングと手順解説：未来の工学

金属加工現場ならではの視点：陽極酸化後の追加工・再処理が引き起こすトラブルと対策

金属加工の現場特有の問題として見落とされやすいのが、「陽極酸化後に追加工を行ってしまう」パターンです。発色後に曲げ加工や切削を施すと、加工部位だけ酸化被膜の厚みが局所的に変化します。結果として、その箇所の色だけが変わってしまいます。これは色の保持が困難になるということです。

具体的には、30Vで均一に青く仕上げたチタン板に対して、その後90°の曲げ加工を施した場合、曲がりの外側（引っ張り側）では被膜が伸ばされて薄くなり、内側（圧縮側）では被膜が密になります。数nm単位の差でも発色は変わるため、見た目には「青の中に虹色のムラ」が生じます。陽極酸化は加工工程の最後に行うことが鉄則です。

再処理（やり直し）についても注意が必要です。プロの業者でも再処理は基本的に請け負わないケースが多くあります。理由は、再研磨が必須で寸法変化が生じることと、表面状態が初回処理前とは変わるため同様の発色が保証できないためです。現場での品質管理の観点からも、陽極酸化前の検査・治具設計・工程順序の計画が重要になります。

指紋の付着による一時的な変色も、現場ではクレームにつながることがあります。陽極酸化チタンの表面に指が触れると、皮脂が酸化被膜内の微細孔に入り込んで局所的に光の屈折率が変化し、くすんだ色に見えます。ただしこれは一時的な現象であり、イソプロピルアルコール（IPA）やアセトンで拭き取れば元の鮮やかな色が戻ります。顧客への引き渡し前はコットン手袋で取り扱うことが基本です。

業務用で大量生産する際には電解浴の温度管理も欠かせません。浴温が30℃を超えると酸化被膜の成長速度が上がり、設定電圧どおりの色が出なくなります。バッチごとに色が異なるというトラブルの原因の多くは、電解液の温度上昇です。工業用では冷却装置の導入が標準とされており、品質の安定性を求める現場では温度計と冷却管理が必須の設備と言えます。

チタンの合金グレードによる発色の差異も、受注前に確認すべき重要ポイントです。Ti-6Al-4V（64チタン）で「純チタンと同じ色」を要求された場合、同じ電圧設定では対応できません。材料グレードの違いによる色味の差異を事前に顧客と共有しておかないと、納品時のトラブルに直結します。グレード5では純チタンより2〜5V高い電圧が必要で、かつ発色がやや暗く落ち着いたトーンになることを、見積もり・仕様確認の段階でクリアにしておくことが現場での損失回避につながります。

チタンの着色（陽極酸化処理加工）のポイントと注意事項：精密金属加工コストダウンセンター
