化学研磨とバリ取りで光沢と平滑化を実現する方法

化学研磨とバリ取りで光沢と平滑化を実現する方法

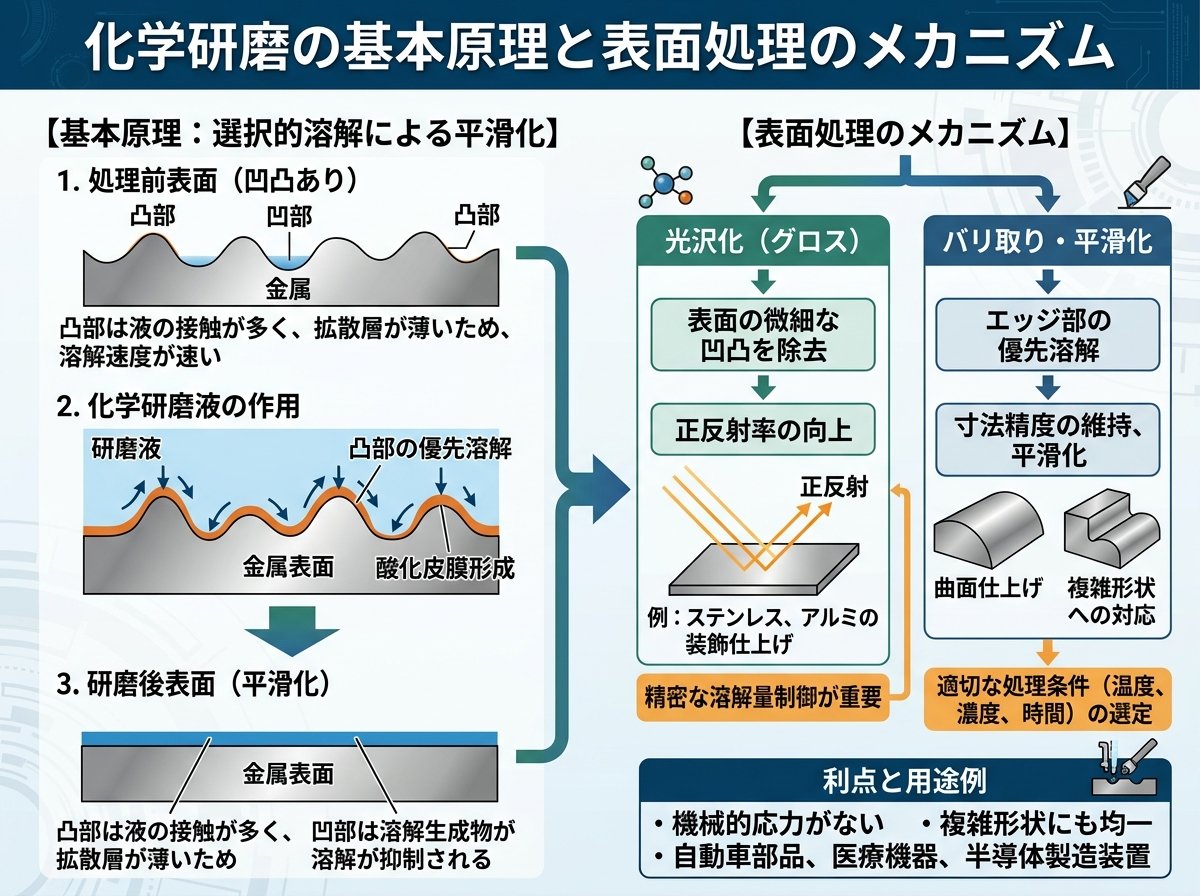

化学研磨の基本原理と表面処理のメカニズム



化学研磨とは、製品を薬液に浸漬し、化学反応によって金属表面を溶解させることで平滑化と光沢化を実現する表面処理方法です。電気を使わず純粋に化学反応のみで研磨効果を得るため「化学研磨」と呼ばれています。



金属表面の微細な凹凸において、凸部が優先的に溶解する原理を利用しており、これにより表面が平滑化され光沢が生まれます。化学研磨の溶解メカニズムは、金属表面に形成される粘性皮膜の厚みの違いに起因しています。凸部では皮膜が薄くなりやすく、溶解が速く進行する一方、凹部では皮膜が厚く残るため溶解速度が遅くなります。



通常の化学研磨には以下のような薬液が使用されます。

• 硝酸-硫酸-塩酸系（キリンス液）
• リン酸-硫酸系
• リン酸-硝酸系
• 過酸化水素-硫酸系

特に、環境配慮の観点から近年では過酸化水素を主剤とした低公害型の化学研磨液が主流になりつつあります。



化学研磨のプロセスは以下のステップで進行します。

1. 金属表面の酸化：研磨薬品中の酸化成分により金属表面が酸化されます
2. 酸化膜の溶解：酸成分により酸化された層が溶解されます
3. 粘性皮膜の形成：溶解した金属イオンと油分などにより表面に粘性皮膜が形成されます
4. 凸部の優先溶解：粘性皮膜の厚みの違いにより凸部が優先的に溶解します

この一連の反応により、金属表面が均一に溶解され、平滑で光沢のある表面が得られるのです。化学研磨で得られる効果には、金属表面に生成したスケールの除去、表面平滑化による光沢化、バリの除去、不必要な金属の溶解、めっき前処理としての密着性向上、水素脆性の防止などがあります。



バリ取りにおける化学研磨の効果と利点



金属加工において、切削やプレス加工で発生するバリは製品の品質や安全性に大きな影響を与えます。化学研磨はこのバリ取りに特に優れた効果を発揮します。



バリは機械的な力によって生じた内部応力が存在し、金属組織が変形している部分です。そのため化学研磨液に浸漬すると、バリ部分は平坦部と比較して3〜8倍もの速さで優先的に溶解されます。実験結果では、平坦部とバリ部分の溶解速度を比較すると、バリ部分が3～8倍の速さで溶解するという結果が出ています。この現象を利用することで、複雑な形状の製品でもバリを効率的に除去できるのです。



化学研磨によるバリ取りの主な利点は以下の通りです。

• 複雑形状への対応：液が触れる場所すべてを均一に処理できるため、入り組んだ形状や内部のバリも除去可能
• 微細部品の処理：小さな部品や精密部品のバリも均一に除去できる
• 変形リスクなし：物理的な力をかけないため、部品の変形や歪みを生じない
• 一括処理：多数の部品を同時に処理でき、生産効率が高い
• 穴の内部処理：ドリル加工で生じた穴の奥のバリも確実に除去できる

特にドリル加工や研削加工で発生した穴の内部のバリは、機械的な方法では処理が困難ですが、化学研磨では溶液が接触するすべての部分を処理できるため、完全にバリを除去することが可能です。どのような複雑な形状の部品でも短時間に、大量に均一に処理でき、しかも変形、歪み、打痕を生じることなく、バリを溶解除去できる点が大きな強みです。



プレス加工部品においては、プレス時に生じるバリの根元から溶解することで、平坦部より早く除去することができます。この特性を利用して、電子部品、精密機械部品、医療部品などの高精度が求められる製品で広く活用されています。



光沢と平滑化を最大化するための化学研磨液の選び方



効果的な化学研磨を実現するためには、処理対象の金属に適した研磨液を選択することが重要です。金属の種類によって最適な研磨液の成分や濃度が異なるため、正しい選択が光沢や平滑化の質を左右します。



各金属に適した代表的な化学研磨液は以下の通りです。

• ステンレス鋼：硝酸-硫酸-塩酸系（キリンス液）が一般的。オーステナイト系ステンレス（SUS304、SUS316など）に効果的
• アルミニウム：リン酸-硝酸系が多く使用される
• 銅・真鍮：硫酸-過酸化水素系が適している
• 炭素鋼：過酸化水素を主成分とした研磨液が使用される（SPCCなど炭素成分の低い鋼種）

特に注目すべきは処理温度の管理です。化学研磨は温度によって反応速度が大きく変化します。たとえばステンレスの化学研磨では、90℃程度の高温で処理することで光沢効果が最大化されます。一方で、硝酸-硫酸-塩酸系の場合は処理を重ねるごとに発熱反応で温度が上昇するため、水冷・空冷などによる冷却システムによる温度管理が必要です。



光沢を最大化するためのポイントとして、研磨液に添加される光沢剤や油分の役割も重要です。これらの添加物は金属表面に粘性皮膜を形成し、凸部と凹部での溶解速度の差を生み出すことで、より均一な光沢面を実現します。



また、前処理状態も重要な要素です。大きな凹凸やうねりがある場合は、あらかじめバフ研磨などで粗い表面を整えてから化学研磨を行うと、より高い光沢効果が得られます。化学研磨では大きな凹凸やうねりの除去には不向きであるため、このような前処理の組み合わせが効果的です。



効果的な化学研磨のためのチェックポイント。

• 金属材質に適した研磨液の選択
• 最適な処理温度の維持
• 処理時間の適切な設定
• 研磨液の濃度管理
• 前処理での表面状態の準備

特に注意すべき点として、ニッケルがこのような平滑化に寄与する金属イオンと考えられているため、鉄だけを電解研磨することやSUS410やSUS430のようにニッケルを含まないステンレスの化学研磨は非常に難しいという特性があります。



複雑形状部品の化学研磨による平滑化技術



化学研磨の最大の利点の一つは、機械的研磨では対応が難しい複雑形状の部品でも均一に処理できる点です。この特性を最大限に活かすためには、いくつかの重要な技術ポイントがあります。



複雑形状部品を効果的に化学研磨するテクニック。

1. 浸漬方法の工夫：部品の向きや浸漬角度を調整し、気泡の発生を防ぎます。気泡が付着した部分は研磨液との接触が阻害され、処理ムラの原因となります。
2. 揺動処理：処理中に部品を揺らしたり回転させたりすることで、研磨液の流れを促進し、均一な溶解を実現します。特に内部に溝や穴がある部品では効果的です。
3. 適切な治具設計：複数の小部品を一度に処理する場合、専用の治具を使用して各部品が均等に研磨液に触れるよう配置します。部品同士が密着すると、その接触部分は処理されません。
4. 段階的処理：複雑な形状では、一度の処理で均一な結果を得るのが難しい場合があります。そのような場合は、処理を複数段階に分け、途中で部品の向きを変えることで均一性を高めます。
5. 超音波援用：超音波洗浄機を併用することで、液の浸透性を高め、複雑な形状の内部にも研磨液を効果的に行き渡らせることができます。特に微細な穴や溝を持つ部品に有効です。

パイプやチューブなどの筒状製品の内面研磨では、研磨液を循環させる方法が効果的です。これにより、内面全体に均一に研磨液が接触し、一貫した仕上がりが実現します。



また、マイクロ部品やMEMS（微小電気機械システム）部品などの微細部品では、表面張力により研磨液が行き渡らない場合があります。このような場合は、界面活性剤を添加した前処理を行い、液の浸透性を高めることが重要です。



ステンレス製の複雑形状部品において特に注意が必要なのは、溶接部や曲げ加工部などの残留応力が高い部分です。これらの部分では溶解速度が他の部分と異なるため、処理ムラが生じやすくなります。このような場合は、事前に熱処理を行い残留応力を除去することで、均一な研磨効果を得ることができます。



小物部品の処理においては、バレルやカゴでの処理が可能な点も化学研磨の利点です。これにより多数の小部品を効率的に処理できます。ただし、処理液の温度管理や液寿命の短さに注意が必要です。



化学研磨の詳細とバリ取り効果についての技術解説

化学研磨とその他の研磨法の比較：最適な光沢仕上げのために



金属表面処理には様々な方法がありますが、それぞれに特徴があり、目的に応じた最適な選択が重要です。ここでは化学研磨と他の主要な研磨方法を比較し、どのような場合に化学研磨が最適かを検討します。



【化学研磨 vs 電解研磨】
両者は似た原理で表面を平滑化しますが、重要な違いがあります。

特徴	化学研磨	電解研磨
使用技術	薬液のみ	電流と薬液
処理均一性	全表面均一	電流密度に依存
液寿命	短い	長い
処理温度	高温（約90℃）	低温～中温
コスト	中程度	高め
適した部品	小物部品、複雑形状	大型部品、単純形状
耐食性向上	中程度	高い
廃液処理	頻繁に必要	比較的少ない

電解研磨ではワークに電気を流す必要があり、接点部分に元の表面が残ったり、電流の大きさにより新たなバリが発生したりする可能性があります。電気の流れが不均一であると白くくもったり、ムラを引き起こしたりすることもあります。一方、化学研磨はそのような問題がなく、厚みや重量変化のコントロールが容易です。例えば、厚みの変化量を±0.003mm以下にコントロールできるという高精度な加工も可能です。



化学研磨のメリットは小物の処理に適すること、バレルやカゴでの処理が可能なことです。一方、デメリットとしては液寿命が短く、高温処理で有毒なガスが発生しやすい点があります。



【化学研磨 vs バフ研磨】
機械的研磨であるバフ研磨と比較すると。

特徴	化学研磨	バフ研磨
表面への影響	加工変質層なし	加工変質層あり
残留物	なし	砥粒・油分など
複雑形状への対応	優れている	限定的
大きな凹凸の除去	不得意	得意
処理時間	短い	長い・手間がかかる
技術要件	低い	高い（熟練技術）

バフ研磨は大きな凹凸やうねりの除去には有効ですが、表面に砥粒や油分が残留し、微細な研磨スジも残るため、高いクリーン度が求められる用途には不向きです。一方、化学研磨は表面の微細な凹凸を除去し、クリーンな表面を実現できますが、大きな凹凸には効果が限定的です。



理想的なアプローチとしては、バフ研磨で大きな凹凸を除去した後、化学研磨または電解研磨で仕上げる組み合わせ処理が効果的です。これにより、平滑でクリーンな高光沢面を実現できます。



【最適な研磨法の選定ポイント】

1. 部品の大きさと形状：小型・複雑形状には化学研磨、大型・単純形状には電解研磨
2. 求められる表面品質：高いクリーン度が必要な場合は化学研磨または電解研磨
3. 処理量と効率：大量処理には電解研磨、少量多品種には化学研磨
4. 材料特性：ニッケルを含まないステンレス（SUS410、SUS430など）は化学研磨が難しい
5. コスト要件：初期設備投資を抑えたい場合は化学研磨

現場での実用例として、医療器具や半導体製造装置部品など高いクリーン度が求められる製品では、バフ研磨後に化学研磨または電解研磨を行う組み合わせ処理が標準的です。また、精密部品の分野では、厚みや重量変化の精密なコントロールが可能な化学研磨が選ばれることが多いです。



平滑でクリーン度を求める工程としての理想的な流れは、まずバフ研磨などで大きな凹凸及びうねりを除去し、次に電解研磨や化学研磨で微細な凹凸の除去、前加工で低減したステンレスの性質を回復、不純物の除去（クリーン化）、耐食性の向上を図ることが望ましいとされています。



化学研磨と電解研磨の詳細な比較資料
以上のように、化学研磨は特に複雑形状のバリ取りと表面の平滑化・光沢化に優れた特性を持っています。しかし、最適な表面処理を実現するためには、各研磨方法の特性を理解し、加工目的や製品要件に応じて適切な方法を選択することが重要です。
