チクソモールディングとダイカストの違いを徹底比較

チクソモールディングとダイカストの違いと選び方

ダイカストで作ったマグネシウム部品は、SF6（六フッ化硫黄）という温室効果がCO₂の約23,900倍のガスを使っているため、将来的に規制コストが跳ね上がるリスクがあります。

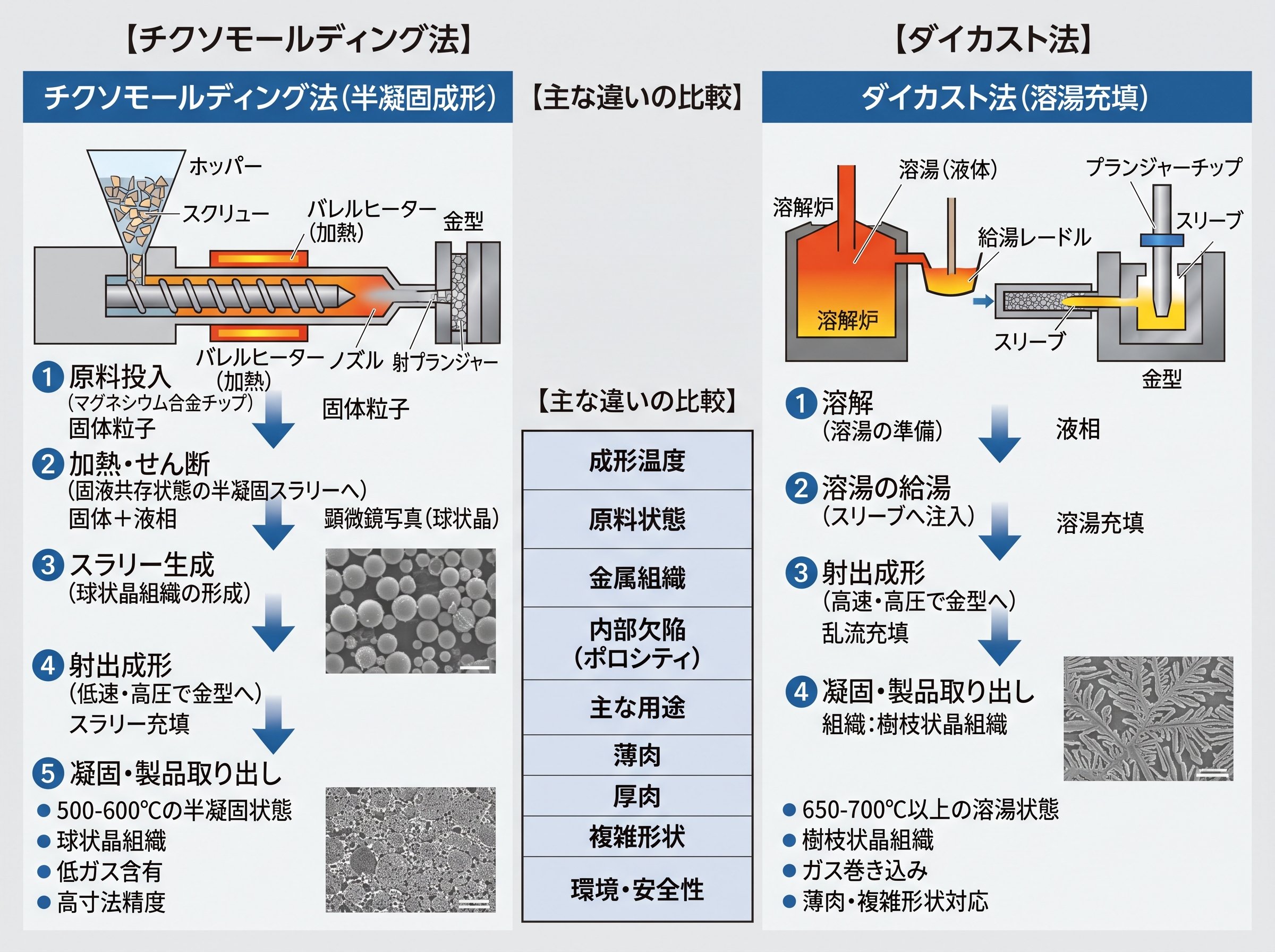

チクソモールディングとダイカストの基本的な成形プロセスの違い

チクソモールディングとダイカストは、どちらもマグネシウム合金の成形に使われる技術ですが、材料をどんな状態で金型に入れるかという根本的な部分が大きく異なります。まずここを正確に押さえておくと、後の比較がずっとクリアになります。

ダイカストでは、マグネシウム合金のインゴット（金属塊）を溶解炉で完全に溶かし、液体状態で金型に流し込みます。ホットチャンバー方式とコールドチャンバー方式の2種類があり、それぞれ成形温度はおよそ630〜650℃、680〜700℃と高温です。液体状態ゆえに流動性は高いものの、大気中の酸素と接触しやすく、発火・爆発リスクが生じるため、防燃ガスの使用が不可欠になります。

チクソモールディングは、ペレット状に加工したマグネシウム合金チップ（直径数mmの粒）をシリンダー内に投入し、スクリューで攪拌しながら加熱します。成形温度は590〜610℃で、完全には溶けない「半溶融状態（半固体状態）」を作り出します。つまり、固体と液体が混在した特殊な状態で射出するのです。この状態こそが「チクソトロピー」と呼ばれる性質で、外部からせん断力を加えることで粘性が下がり流動性が増す特性を活用しています。

結論はシンプルです。ダイカストは「完全溶融・液体射出」、チクソモールディングは「半溶融・半固体射出」という根本的な違いがあります。

比較項目	チクソモールディング	ダイカスト（ホット）	ダイカスト（コールド）
成形温度	590〜610℃	630〜650℃	680〜700℃
使用材料の形態	チップ（ペレット）	インゴット	インゴット
射出速度	1〜4 m/s	1〜4 m/s	1〜10 m/s
射出圧力	30〜100 MPa	7〜35 MPa	20〜120 MPa
材料投入方法	スクリュ方式	グースネック方式	ラドル給湯方式

（出典：株式会社日本製鋼所 マグネシウムの基礎知識）

このプロセスの違いが、品質・安全性・コストすべての差を生み出す起点になっています。それぞれの詳細は以降で解説します。

---

参考リンク（日本製鋼所：チクソモールディングとダイカストの数値比較データ）：
マグネシウムの基礎知識 | 株式会社日本製鋼所（JSW）

チクソモールディングとダイカストの品質・精度の違い

金属加工の現場で最も気になるのは、やはり品質の差でしょう。ここでは気孔欠陥・寸法精度・機械的性質の3つの観点で、具体的な数値とともに整理します。

まず気孔欠陥（ポロシティ）について。JSWのデータによると、チクソモールディングは「少ない」、ダイカスト（ホット）は「やや多い」、コールドチャンバーダイカストは「多い」と評価されています。ポロシティとは成形品の内部に生じる微細な空洞のことで、これが多いと強度が落ち、後工程で表面処理をするときに不良の原因になります。チクソモールディングで気孔が少ない理由は、半溶融状態で射出することで材料の流れが「層流（乱れの少ない流れ）」に近くなり、空気の巻き込みが起こりにくいためです。

寸法精度の差も顕著です。金型収縮精度はチクソモールディングが3.8〜4.5/1,000（◎優）、ダイカストのホットチャンバーが5〜5.5/1,000（○良）、コールドチャンバーが7〜8/1,000（△可）となっています。数字だけではイメージしにくいですが、たとえば100mmの寸法精度で言うと、チクソが±0.38〜0.45mmに収まるのに対し、コールドチャンバーダイカストは±0.7〜0.8mmの誤差が生じる計算です。これは精密機器の筐体や、組み付け精度が求められる自動車部品では大きな差になります。

機械的性質にも違いが出ます。JSWの引張試験データを見ると、AZ91Dをチクソモールディングとダイカストとでそれぞれ成形した場合、チクソ品の引張強度は299 MPa・伸び10%に対し、ダイカスト品は引張強度240 MPa・伸び3%となっています。つまり伸び（靭性）がチクソの方が約3倍以上高いということです。AM60BやAM50Aといった延性重視合金でも、チクソモールディングはダイカストより伸びが約1.5〜2倍優れた数値を示しています。

これは使えそうです。特に衝撃荷重がかかる自動車のステアリングブラケットやシートフレームなど、割れに強い部品が必要な場合はチクソモールディングで作った方が安全マージンを確保しやすいです。

一方、チクソモールディングは成形サイクル（生産スピード）がダイカストより遅い点も押さえておく必要があります。JSWのデータではチクソを標準（1）とすると、ホットチャンバーダイカストは0.8（約2割速い）、コールドチャンバーは0.9となっています。大量生産が最優先の案件では、この点がデメリットになり得ます。サイクルが重要な条件です。

---

参考リンク（JSWの合金別引張試験比較データ）：
マグネシウムの基礎知識（引張試験・材料比較表）| JSW

チクソモールディングとダイカストの安全性・環境負荷の違い

現場の安全管理やカーボンニュートラル対応を考えるとき、この視点はとくに重要です。両者の差は非常に明確で、現場で働く人の身体的リスクと企業の環境コストに直結します。

ダイカストによるマグネシウム成形では、溶解炉で合金を完全に溶かすため、液体状のマグネシウムが大気中の酸素と接触すると酸化・発火するリスクがあります。これを防ぐために「防燃ガス（カバーガス）」が必須で、現在広く使われているのが六フッ化硫黄（SF6）です。SF6は確かに防燃効果が高く安価ですが、温室効果係数（GWP）がCO₂の約23,900倍という非常に強力な温室効果ガスです。少量の漏出でも、CO₂換算で膨大な排出量になります。日本の環境省および海外規制機関もSF6の削減を強く求めており、代替ガスへの切り替えや使用削減のコスト負担が今後の課題です。

チクソモールディングは溶解炉を持たず、材料が大気に一切触れない密閉されたシリンダー内で半溶融化・射出されます。このため防燃ガス（SF6等）が原理的に不要です。溶解炉の設置スペースも不要で、現場での発火・爆発リスクが大幅に低減されます。JSWの比較データでもチクソは操作安全性「優」、ダイカスト（コールド）は「可」と評価されており、差は歴然です。

また、ダイカストではドロス（溶湯表面に浮く酸化物カス）やスラッジが発生し、その処理に時間とコストがかかります。チクソモールディングはこれらがほぼ発生しません。環境面でもクリーンです。

厳しいところですね。SF6の地球温暖化係数23,900倍という数字は、数十グラムの漏出でも数トンのCO₂排出に相当することを意味します。ESG対応や温室効果ガス削減目標を掲げる企業では、チクソモールディングへの移行が現実的なリスクヘッジになります。

---

参考リンク（SF6の環境問題とマグネシウム鋳造への影響）：
マグネシウム産業におけるSF6削減の取り組みについて（環境省）

チクソモールディングとダイカストのコスト・材料選定の違い

「チクソモールディングは品質が高い」とわかっても、コストや使える材料が異なれば工法選択のハードルになります。ここを正確に知らないと、見積もりで大きな齟齬が生まれます。

原材料コストはチクソモールディングの方が高い傾向があります。JSWのコスト比較では、チクソモールディングを1（標準）としたとき、ホットチャンバーダイカストは0.85、コールドチャンバーダイカストは0.9です。チクソではマグネシウムインゴットを粉砕・造粒してペレット状チップに加工する工程が必要なため、その分原材料費に上乗せがされます。具体的には、ダイカスト用インゴットと比べてチップの単価は約15〜20%高い水準になります。

一方で材料歩留まりを確認すると、チクソとホットチャンバーは同じ1（標準）なのに対し、コールドチャンバーダイカストは1.2となっており、コールドチャンバーはランナーやオーバーフロー部など廃棄される材料が多くなります。材料コストと歩留まりを合わせてトータル評価することが重要です。

使用できる合金の種類に大きな制約があります。チクソモールディングで安定して成形できる合金は、主に以下の3種類に限られます。

• AZ91D：Al9%・Zn1%配合。高強度・高耐食で電子機器筐体に多用。最も普及した合金。




• AM60B：Al6%配合。高延性・高衝撃吸収性。自動車ステアリングやシートフレームに向く。




• AM50A：Al5%配合。AM60Bよりさらに延性重視。衝突安全部品などに採用例あり。

これ以外の合金をチクソモールディングで使おうとすると、シリンダー内で凝固して機械を破損させるリスクがあります。ダイカストなら適用合金の幅が広いため、アルミ合金や亜鉛合金を含めた多様な材料を同じラインで扱うことができます。つまり「材料の自由度はダイカストの方が高い」ということです。

また金型寿命の比較では、チクソを1（標準）として、ホットチャンバーダイカストは0.9、コールドチャンバーダイカストは0.8となっており、なんとチクソモールディングの方が金型が長持ちします。これはチクソの成形温度がダイカストよりも20〜90℃低く、金型への熱衝撃が少ないためです。ただし、別の情報源では「チクソの金型は射出圧力の特性から摩耗が早まる場合がある」とも指摘されており、金型設計や鋼材選定によって寿命は大きく変わります。金型材の選定は必須です。

---

参考リンク（マグネシウム成形のメリット・デメリットと材料制約）：
マグネシウム成形（チクソモールディング成形）のメリット・デメリット | STGソリューション

チクソモールディングとダイカストの用途・選択基準【現場判断の独自視点】

「品質が高いからチクソ」「コストが低いからダイカスト」という単純な二択で決められない場面が、実際の現場では多いです。ここでは選択判断のフレームワークを整理します。

まず製品のスペックと用途で考えます。ノートパソコンの天板・スマートフォンのフレーム・デジタルカメラのボディのように、薄肉（1mm前後）で複雑な形状、かつ外観品質や寸法精度が厳しい電子機器筐体はチクソモールディングが適しています。チクソは射出圧力が高く（最大100 MPa）、半溶融状態の材料が金型の細部まで充填されやすいためです。

自動車部品の場合は、ハンドルやシートフレームのように衝撃吸収性・延性が必要な部品にはAM60BやAM50Aのチクソモールディングやホットチャンバーダイカストが選ばれます。インパネステーのような大型部品では、JSWが2026年1月に発売した型締力1,800トンクラスの超大型チクソモールディング機など、大型成形への対応も進んでいます。

一方、単純形状の大量生産品や、アルミ・亜鉛といったマグネシウム以外の合金を使う場合、ダイカストの方が生産効率とコストのバランスが取れています。ダイカストのホットチャンバーはサイクルタイムがチクソより約20%短く、同じ時間でより多く生産できます。大量生産が条件です。

以下に、選択基準をまとめます。

• 🎯 チクソモールディングを選ぶとき：薄肉・高精度・高品質が求められる／SF6不使用など環境対応が必要／マグネシウム合金（AZ91D, AM60B, AM50A）が決まっている




• 🎯 ダイカストを選ぶとき：多種合金を扱う／大量生産でサイクルを優先したい／初期設備投資を抑えたい／アルミ・亜鉛合金製品も同じ設備で作りたい

また見落とされがちなポイントとして、後処理工程との相性があります。チクソモールディング品はポロシティが少ないため、アルマイト処理・化成処理・塗装などの表面処理で不良率が下がる傾向があります。ダイカスト品は内部の微細な気孔が表面処理時に膨れや割れを引き起こすことがあり、前処理の条件調整が必要になる場合があります。表面処理を含めたトータルコストで判断することが原則です。

また、チクソモールディングはプラスチック射出成形機と基本構造が似ているため、樹脂成形の技術者が比較的スムーズに技術転用できるという側面もあります。プラスチックから金属への展開を考えている企業にとっては、ダイカストよりも導入のハードルが低い場合があります。意外ですね。

---

参考リンク（チクソモールディングの技術的特長と適用分野）：
チクソモールディングとは？マグネシウム成形技術のメリット・デメリット | 藤岡エンジニアリング

Now I have enough information to create the article. Let me structure it properly.

サンゲツ モールド MM88 廻り縁 長さ2ｍ モールディング 壁の装飾見切材 モール材 【1本単位で販売】
