バナナゲートとサブマリンゲートは「似ているようで異なる」ゲートですが、実はバナナゲートを誤った樹脂で使うと金型が1ショットで破損します。
射出成形における「ゲート」とは、溶融樹脂が金型キャビティ（製品部）へ流入するための入り口です。ゲートは単なる通路ではなく、樹脂の流入速度・圧力・温度を制御する役割も持つため、製品品質に直結する重要な設計要素となります。

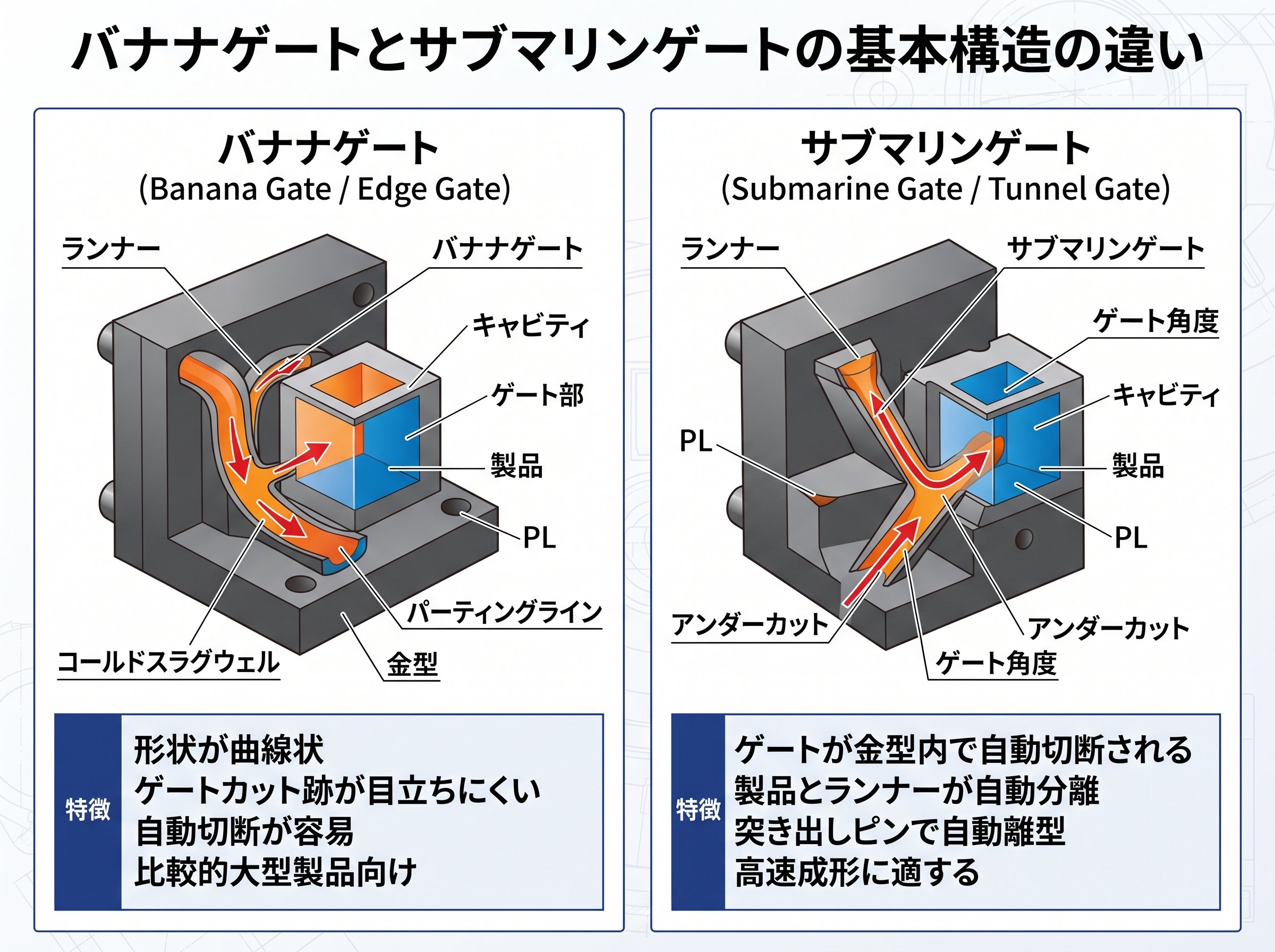

サブマリンゲート（別名：トンネルゲート）は、金型にトンネル状の穴を斜め方向に加工したゲートです。名前のとおり、まるで潜水艦（サブマリン）が海中に潜るように、ゲート先端部が型の内部へ潜り込む構造になっています。製品の突き出し（エジェクト）と同時にゲートが自動切断される仕組みで、成形後のゲートカット工程が不要です。
バナナゲートは、このサブマリンゲートを発展させた形状です。ランナーから製品接合部までのゲートが、バナナの実のように大きく湾曲したU字形状をしています。別名として「カルフォンゲート」「カーブドトンネルゲート」「カールホーンゲート」とも呼ばれます。基本的な動作原理はサブマリンゲートと同じで、突き出しと同時にゲート先端がちぎれる仕組みです。
つまり両者の違いは「直線的か、曲線的か」です。
| 項目 | サブマリンゲート | バナナゲート |
|---|---|---|
| 形状 | 直線的なトンネル状（斜め） | バナナ状に湾曲したU字形状 |
| 別名 | トンネルゲート | カルフォンゲート／カーブドトンネルゲート |
| ゲートカット | 突き出し時に自動切断 | |
| ゲート痕位置 | 製品の側面下部 | 製品の裏面（可動側） |
| 金型加工難度 | 中程度 | 高（入れ子仕様が必須） |
| 金型コスト | 中 | 高 |
| 捨てボスの要否 | 必要（ランナー保持用） | 不要 |
ゲート痕の「隠し方」がこの2つの最大の差です。
参考：ゲートの種類と構造について詳しく解説されているミスミの技術資料です。
樹脂の射出成形金型で使われるゲートの種類や特徴 | meviy | ミスミ
バナナゲートの加工でよく起こる失敗が、入れ子仕様にせず一体で加工しようとするケースです。バナナゲートの形状は大きく湾曲しているため、金型に対してアンダー形状（金型から抜けない方向の形状）となっています。そのままでは加工が物理的に不可能であり、ゲートを半割の入れ子（インサート）として作成し、ボルトで締め付ける構造にする必要があります。
入れ子仕様にすることには2つの理由があります。まず形状加工の実現のためです。半割に分割すれば、マシニングセンタや放電加工機でゲート形状を削り出すことができます。次に、トラブル発生時のメンテナンス性の確保です。バナナゲートの形状に問題があってゲートが抜け切らない場合、入れ子仕様なら該当部分だけを交換・修正できますが、一体型では金型全体を作り直すリスクがあります。
加工方法の選び方にも実務上の知恵があります。入れ子が1〜2個の場合は、放電加工よりもマシニング加工の方が手間が少なく効率的です。一方、4個・8個など多数個取りで同じ形状を複数作る必要がある場合は、放電加工の方が断然効率よく仕上げられます。これは現場での実績から導き出された使い分けです。
エジェクタピン（突き出しピン）の設計にも注意が必要です。バナナゲートが完全に抜け切るまでエジェクタピンが保持し続けられるよう、ピンのリーマー加工の効いている距離をなるべく長く確保することが鉄則です。設計ミスでエジェクタプレートのストロークが不足すると、バナナゲートが途中で抜け切らず残留するトラブルに直結します。
入れ子仕様とエジェクタ設計が、バナナゲートの成否を握っています。
参考：バナナゲートの作成方法とトラブル対策をわかりやすく解説した専門記事です。
バナナゲートはその構造上、サブマリンゲートにはない固有のトラブルを抱えています。実際の現場で起こりやすい不良と、その原因・対策を整理します。
🔴 バナナゲート特有のトラブル3種類
- 抵抗が強くゲートが引っ張られる： ゲート形状が適切でなく、抜ける際にどこかに引っかかりが生じている状態です。ランナー側（ゲート入り口）が太く、製品側に向かって徐々に細くなっていく形状が正解ですが、先端部に膨らみや打痕・角が残っていると抵抗の原因になります。最悪の場合、ランナーごと引っ張られてベースに残留するという深刻なトラブルへ発展します。
- エジェクタプレートの押し出し距離が足りない： これは設計段階の見落としです。バナナゲートが完全に抜け切るまでのストロークが確保されていないと、ゲートが途中で残留してしまいます。エジェクタバネを長くする、座繰りを深くするなどの対処が必要です。
- 樹脂カス・残りが発生する： ゲート先端の形状・大きさに問題がある場合に多く見られます。サブマリンゲートでも同様のトラブルが起こりますが、バナナゲートではU字の湾曲部に残留しやすいため、形状の見直しが求められます。
🟡 サブマリンゲートのトラブルと特徴的な注意点
サブマリンゲートでは、エジェクト時にランナー樹脂を保持するための「捨てボス」が必要です。捨てボスとは、ランナー部分に設けた突起で、エジェクタピンが押し出す際にランナーが型内に残らないよう固定する役割を持ちます。捨てボスの底面にもエジェクタピンを配置して樹脂を押し出す仕組みです。バナナゲートでは、ゲート自身が歪みながら抜けてくる構造のため、この捨てボスが不要になるという違いがあります。これは設計工数と金型コストの観点で、バナナゲートのメリットの一つです。
また、サブマリンゲートもバナナゲートも、流動性の悪い樹脂やガラス繊維強化材入りの樹脂には不向きという共通の制約があります。ゲート径が細くなっているため圧力損失が大きく、充填不足（ショートショット）やヒケが発生するリスクがあるためです。ガラス繊維入り樹脂ではフィラーがゲートで折損し、金型を傷める原因にもなります。これは原則として覚えておくべき制約です。
靱性の低い材料でバナナゲートを使うと、抜き出し前に折れるリスクがあります。
参考：射出成形金型の不良「ゲート残り」の原因と対策が詳述されています。
「どちらのゲートを選ぶべきか」という判断は、製品の意匠要件・使用樹脂・コスト・量産体制の4つの観点から整理すると迷いがなくなります。
まず前提として、バナナゲートの使用頻度はサブマリンゲートやピンゲートと比べると圧倒的に少ない点を認識しておく必要があります。金型加工コストが高く、トラブルリスクも大きいため、特別な事情がない限りは採用しないというのが業界での一般的な判断です。
バナナゲートが必要になる典型的な場面は、「製品の外周（意匠面）にゲート痕が絶対に許されないが、サブマリンゲートのボスピンを立てるスペースも確保できない場合」です。例えば、薄肉のシェル構造部品や、外周全体が外観面となる製品などが該当します。
以下の判断フローを使えばゲート選定がスムーズになります。
🟢 サブマリンゲートを選ぶべきケース
- 使用樹脂の流動性が良好（PP・ABS・POMなど中〜高流動）
- ゲートカット工程を自動化・省力化したい
- 製品の下部側面にゲート痕が許容できる
- 金型コストを抑えたい
- 量産ロットが多く、サイクルタイムを短縮したい
🟠 バナナゲートを選ぶべきケース
- 製品の全外周が意匠面で、サブマリンゲートでもゲート痕を隠せない
- 製品裏面（コア側）ならゲート痕が許容できる
- ボスピンを立てるスペースが製品設計上取れない
- 靱性のある（折れにくい）樹脂を使用している
- 金型加工コストの増加を許容できる予算がある
⛔ どちらのゲートも不適切なケース
- ガラス繊維強化樹脂（GF入りPA・GF入りPPSなど）
- 流動性が著しく低い高粘度エンプラ（高粘度PC等）
- 靱性が極めて低い脆性材料（このケースはバナナゲートのみNG）
意匠面の要件とコストのバランスが、判断の核心です。
ちなみに、サブマリンゲートとバナナゲートのどちらも後処理不要という点では共通しており、ロットが多い量産品に向いています。サイドゲートのようにニッパーで手切りするコストが不要な点は、どちらにも共通するメリットとして認識しておきましょう。
参考：ゲートの種類ごとの特徴と選定ポイントを体系的にまとめた資料です。
射出成形で採用する「ゲート」の種類。最適な樹脂の充填方式を解説 | MFG Hack
バナナゲートと聞くと「金型コストが高い」という認識で止まりがちですが、実は量産全体のコスト構造に影響を与える視点も重要です。これは検索上位の記事ではほとんど触れられていない点です。
まず金型加工コストについて、バナナゲートは入れ子仕様が必須なうえ、放電加工やマシニング加工で丁寧に仕上げる必要があり、サブマリンゲートと比べて加工工数が明らかに増加します。また形状確認のための試し打ち（トライ）回数も増えることが多いため、初期投資は相当大きくなります。
一方で、量産フェーズに入ると見過ごしにくいメリットもあります。サブマリンゲートで必要な捨てボスが不要になることで、製品の設計スペースを有効活用できます。捨てボスがある設計では、そのボスが製品の薄肉部や壁部と干渉するケースがあり、設計自由度が下がることがあります。バナナゲートならその制約がありません。
また、後加工ゼロという点はどちらのゲートにも共通していますが、バナナゲートは意匠面を完全にクリーンに保てるため、2次加工（塗装・メッキ・印刷）を施す製品では検査コストや不良率に影響が出ます。例えば、射出成形後に外観全面を塗装する自動車内装部品などでは、ゲート痕の研磨・補修工程を削減できることが長期的なコスト差を生みます。
コスト判断は金型費だけでなく、後工程まで含めて行うのが原則です。
さらに、金型寿命の観点でも注意が必要です。バナナゲートは毎ショット、ゲートが金型のアンダー形状に沿って歪みながら引き抜かれるという動作を繰り返します。この動作が蓄積されると、金型への負荷が増大し、連続成形中に型を破損するリスクがサブマリンゲートより高くなります。入れ子仕様にすることでゲート部分だけを交換できるとはいえ、交換頻度・メンテナンス費用は量産コスト試算に含めておく必要があります。
🔍 バナナゲートを採用する際のコスト確認チェックリスト
- 💴 金型加工費（入れ子加工・放電/マシニング費用）
- 🔧 トライ・修正費用（形状確認のためのテスト打ち回数）
- 🔁 入れ子交換頻度・メンテナンス費用（量産中の消耗対策）
- 🎨 後工程コスト削減効果（意匠面クリーン化による塗装・検査コスト）
- 📐 製品設計の自由度向上（捨てボス不要による設計変更コスト削減）
- ⏱️ 量産サイクルタイムへの影響（成形安定性の確認）
コスト計算は初期費用だけでなく、ランニングコストまで試算することが条件です。
バナナゲートが量産に向くかどうかは、製品ライフサイクル全体で試算してこそ正確に判断できます。金型製作前に、使用樹脂の靱性・流動性とともに、量産想定ロット数・後工程の工数を整理した上で設計メーカーに相談することをお勧めします。
参考：射出成形ゲートの種類・設計ポイント・不良対策を体系的に解説した記事です。
射出成形ゲートとは？種類・設計ポイント・不良対策を徹底解説 | 株式会社ニックス
