sncm439材質の成分・硬度・熱処理と用途を徹底解説

sncm439の材質・成分・特性と熱処理・用途を徹底解説

SNCM439はSCM440と同じ硬さでも、靭性は別物です。

SNCM439の材質とは：JIS規格と名称の読み方

SNCM439は、「JIS G 4053 機械構造用合金鋼鋼材」に規定されているニッケルクロムモリブデン鋼です。材料記号を分解すると、S＝鋼（Steel）、N＝ニッケル（Nickel）、C＝クロム（Chromium）、M＝モリブデン（Molybdenum）、439＝炭素量・合金量を反映した整理番号という構成になっています。

JISの旧名は「SNCM8」と呼ばれており、古い図面や古い在庫品では旧名が使われているケースもあります。現場でこの記号に出会ったら、SNCM439と同じ鋼種と考えて問題ありません。

鋼種記号の意味を押さえておくと、材料選定の際に迷いが減ります。SNC材（ニッケルクロム鋼）にさらにモリブデン（Mo）を加えたものがSNCM材であり、Moの添加によって焼入れ性と靭性がさらに高められています。つまり SNCM439は「SNCMシリーズの中でも強靭さを重視した代表鋼種」と位置づけられます。

また、SNCM439は国際的にはアメリカのAISI 4340に相当する鋼種として知られています。海外サプライヤーとのやり取りや輸出部品の図面を扱う現場では、この対応関係を知っておくと材料調達の際に役立ちます。JISとAISI 4340の成分はほぼ同等ですが、細かい規格値に差がある場合もあるため、重要部品では必ず成分証明書（ミルシート）で確認することが原則です。

SNCM439の主なJIS規定概要

項目	内容
規格番号	JIS G 4053
旧JIS名称	SNCM8
海外相当鋼種（米国）	AISI 4340
比重	7.85
分類	機械構造用合金鋼（ニッケルクロムモリブデン鋼）

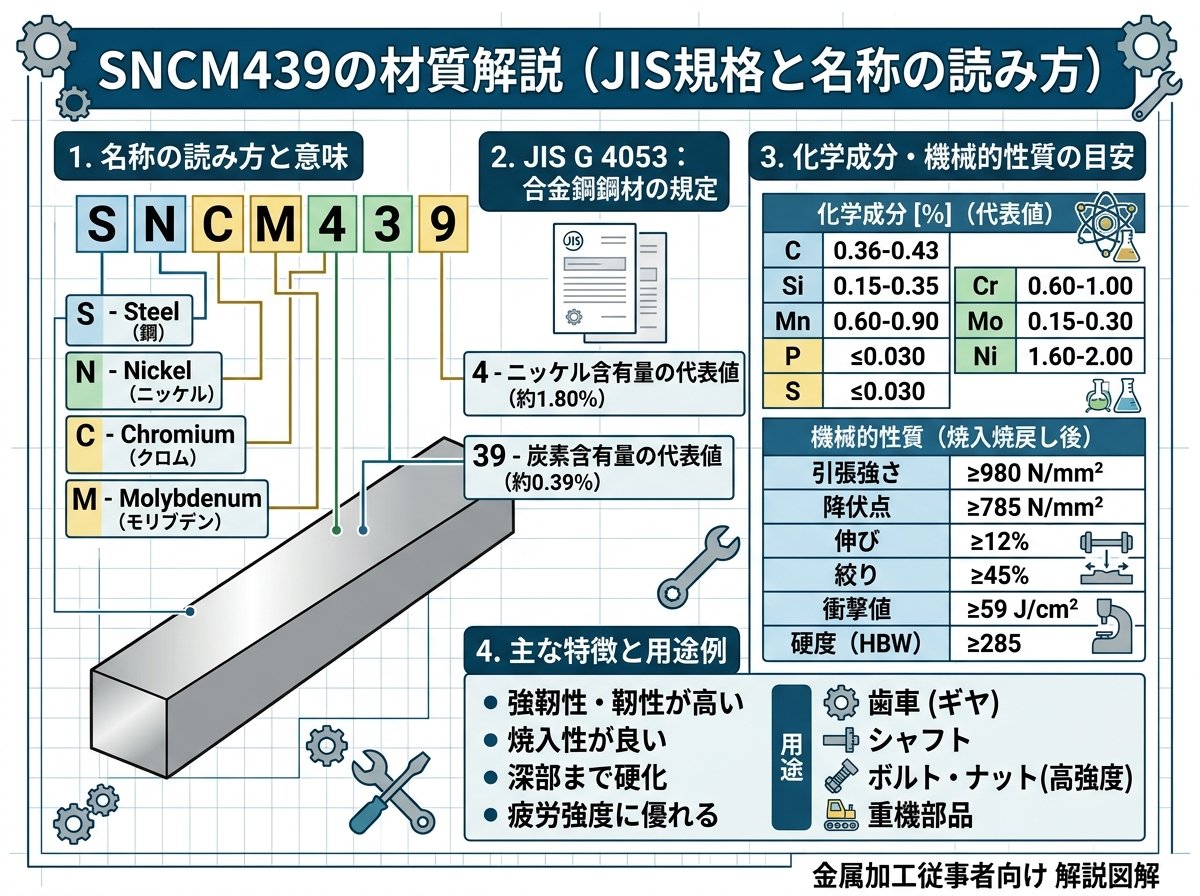

SNCM439材質の化学成分：各合金元素が担う役割

SNCM439の性能は、含まれている合金元素のバランスによって成り立っています。単に「成分表を暗記する」のではなく、各元素が何のために入っているかを理解することで、現場での材料選定や不具合の原因追求に直結します。

まず炭素（C）は0.36〜0.43％の範囲で管理されています。炭素量が多いと硬さ・強度が増しますが、靭性は下がります。この数値は、高強度と適度な靭性を両立させる設計値です。

ニッケル（Ni）は1.60〜2.00％と、他の合金鋼と比べて多めに含まれています。これがSNCM439の最大の特徴です。Niは靭性（粘り強さ）を大幅に向上させる元素であり、特に低温での衝撃値を高める効果があります。後述するSCM440との性能差は、このNiの有無によるものが大きいです。

クロム（Cr）は0.60〜1.00％含まれており、焼入れ性の向上と耐摩耗性の改善に貢献します。さらに酸化皮膜を形成することで、素材の酸化劣化を多少ながら抑える働きもあります。

モリブデン（Mo）は0.15〜0.30％の添加です。Moは高温での強度維持・焼入れ性向上のほか、焼戻し脆性（焼戻し処理後に特定温度域で靭性が低下する現象）を抑制する重要な役割を果たしています。この効果は長期使用の信頼性に直結するため、見逃せません。

SNCM439の化学成分（JIS G 4053）

元素	成分範囲（%）	主な役割
炭素（C）	0.36〜0.43	強度・硬度の確保
ケイ素（Si）	0.15〜0.35	脱酸・強度補助
マンガン（Mn）	0.60〜0.90	焼入れ性向上・脱酸
ニッケル（Ni）	1.60〜2.00	靭性向上・低温特性改善
クロム（Cr）	0.60〜1.00	焼入れ性・耐摩耗性向上
モリブデン（Mo）	0.15〜0.30	高温強度・焼戻し脆性抑制
リン（P）	0.030以下	—（制限値）
硫黄（S）	0.030以下	—（制限値）

P（リン）とS（硫黄）は、どちらも高すぎると脆性を引き起こすため、上限値が設けられています。これら不純物元素の管理は材料品質の安定に欠かせない要素です。成分が規格内に収まっているかどうかは、ミルシートで確認するのが基本です。

SNCM439の機械的性質：降伏点・引張強さ・硬度の実際の数値

SNCM439の機械的性質は、機械構造用合金鋼の中でもトップクラスに位置します。JIS規定による調質後（焼入れ・焼戻し後）の代表値は以下の通りです。

SNCM439の機械的性質（JIS G 4053）

項目	規定値
引張強さ	980 N/mm² 以上
降伏点	885 N/mm² 以上
伸び	16% 以上
絞り	45% 以上
シャルピー衝撃値	69 J/cm² 以上
硬さ（HBW）	293〜352

降伏点885 N/mm²という数値をイメージしやすく言うと、1mm²という親指の爪の先端ほどの面積に約90kgfの力がかかっても変形しない強さ、ということになります。一般的なS45Cの降伏点が約490 N/mm²程度であることと比べると、その差は歴然です。

つまり強靭性が基本です。引張強さだけでなく、変形しにくさ（降伏点）と粘り強さ（衝撃値）が同時に高いのがSNCM439の最大の特徴です。

HBW（ブリネル硬さ）で293〜352という調質後の硬さは、おおよそHRC 30〜38相当に換算されます。非常に硬い部類に入りますが、焼き入れのままの硬さではなく、焼戻しを経た「靭性を確保したうえでの硬さ」であることが重要です。これが条件です。

また、「引張強さに対する降伏点の比率（降伏比）」に注目すると、SNCM439では約90%と高い水準にあります。炭素鋼（S45Cなど）では70〜75%程度なのに対して、合金鋼では80〜90%にも達します。降伏比が高いということは、使用限界（破断）に達する前から安全設計の余裕が少ないという見方もできるため、設計時には注意が必要です。

SNCM439材質の熱処理：焼入れ・焼戻しの条件と組織変化

SNCM439はそのままでは性能を発揮しません。適切な熱処理（調質）を施して初めて、規定の機械的性質が得られます。

推奨される熱処理条件はJISおよび業界標準で以下のように定められています。
- 🔥 **焼入れ**：820〜870℃で加熱後、油冷
- 🌡️ **焼戻し**：580〜680℃で加熱後、急冷

この範囲を外れるとどうなるかが、現場での失敗を防ぐうえで重要です。新潟県工業技術総合研究所が実施した実験（2017年）によると、推奨温度より高い900〜950℃での焼入れ後に同じ硬さが得られても、金属組織が粗大化していることが確認されています。組織が粗くなると、硬度は同等でも耐衝撃性（靭性）が大幅に低下するため、高負荷部品では致命的な問題になりえます。

厳しいところですね。温度管理だけでなく、組織の確認まで含めて熱処理の品質を評価することが求められます。

焼戻し温度の選定にも注意が必要です。SNCM439では580〜680℃の範囲で焼戻しを行いますが、この温度帯より低い温度（例：450℃以下）での焼戻しは、表面硬度は高くなる一方で靭性が極端に悪化するリスクがあります。特に300〜500℃付近での焼戻しは「焼戻し脆性」が発現しやすい温度域として知られており、この温度を長時間保持することは避けるべきです。モリブデン（Mo）の添加はこの脆性を抑制する目的のひとつでもありますが、完全な免疫ではありません。

なお、焼入れ前の素材状態は球状化焼なまし組織（フェライト基地にセメンタイトが分散した状態）であり、硬さは約260HV程度です。熱処理によって焼戻しマルテンサイト組織となり、HBW 293〜352に達します。この変化を理解しておくと、熱処理後の寸法変化や加工タイミングの検討にも役立ちます。

熱処理条件に不安がある場合、新潟県工業技術総合研究所の技術資料（公開文書）が参考になります。

参考資料：焼入れ温度別の組織・硬さ変化について詳細データが掲載されています。

新潟県工業技術総合研究所「ニッケルクロムモリブデン鋼（SNCM439）の硬さと金属組織」（PDF）

SNCM439とSCM440の違い：数字で見る強靭性の差

「SNCM439かSCM440か」は、現場で最もよく問われる材料選定の比較です。この2つは炭素量がほぼ同じで、似た用途に使われることが多いため混同されがちです。しかし、性能には無視できない差があります。

焼入れ・焼戻しを同一条件（焼入れ：820〜870℃油冷、焼戻し：530〜680℃）で施した場合の主な違いは以下の通りです。

SNCM439とSCM440の機械的性質比較

鋼種	引張強さ（N/mm²）	降伏点（N/mm²）	衝撃値（J/cm²）	硬さ（HBW）
SNCM439	981以上	883以上	69以上	293〜352
SCM440	981以上	834以上	59以上	285〜352

引張強さと硬さはほぼ同等です。しかし降伏点はSNCM439のほうが約50 N/mm²高く、衝撃値は10 J/cm²以上高い値が規定されています。これはニッケル（Ni）添加の効果であり、強度とともに靭性も重視する局面でSNCM439のほうが有利です。

モノタロウが提供する「機械部品の熱処理・表面処理基礎講座」にも、SCM440とSNCM439の比較データが詳しく掲載されています。

参考資料：SCM440・SNCM439の熱処理後の機械的性質を比較したデータが閲覧できます。

MonotaRO「熱処理条件と機械的性質の関係（機械部品の熱処理・表面処理基礎講座 3-4）」

一方で、SNCM439にはSCM440と比べて明確なデメリットも存在します。それはコストです。ニッケルは希少元素であり、国際市況の変動も大きいため、材料費がSCM440より高くなります。また、ニッケルが含まれている分だけ切削加工時の粘りが増し、工具の摩耗が進みやすくなります。これは使えそうな判断基準です。

「強靭性が最優先」ならSNCM439、「コスト効率と十分な強度のバランス」ならSCM440と整理しておけばOKです。大物シャフトや重負荷歯車のように、破損が許されない部品にはSNCM439が適しており、一般的な機械部品にはSCM440で対応できるケースが多いです。

SNCM439の加工性と注意点：切削・溶接・水素脆化リスク

SNCM439は高性能材料である反面、加工に伴ういくつかのリスクを正確に知っておく必要があります。

**✂️ 切削加工の注意**

SNCM439の切削性は、一般的なS45Cと比較すると多少劣ります。ニッケル・クロム・モリブデンが含有されている分、粘り強い材料特性が切削抵抗を増大させます。加工しにくい場合は、切削前に焼きなまし処理を施して素材を軟化させることが有効です。調質（焼入れ・焼戻し）済みの材料をそのまま切削加工する場合は、硬度がHBW 293〜352と高いため、超硬工具を選択し、切削条件（切削速度・送り量・深さ）を適切に設定することが重要です。工具の突き出し量を最小限にして振動を抑えることも、仕上げ精度の向上につながります。

**🔧 溶接の困難さ**

SNCM439は溶接性が低い部類に入ります。炭素当量が高く、溶接後の冷却過程でマルテンサイト変態が起きやすく、溶接熱影響部（HAZ）での硬化・割れが発生しやすい特性があります。やむを得ず溶接を行う場合は、150℃以上の予熱を施したうえで溶接後に応力除去焼なましを行うことが推奨されます。溶接は原則として避けるのが設計上の基本です。

**⚠️ 水素脆化・遅れ破壊のリスク**

これは現場で最も見落とされやすいリスクです。SNCM439は高強度鋼であるため、水素脆化（水素ぜい性）と遅れ破壊に対する感受性が高くなります。めっき処理（特に電気めっき）や酸洗い工程では水素が材料内部に吸収されることがあり、HRC 40（HBW約390相当）を超える硬さの材料では特に危険です。

日本製鉄の研究報告によると、SNCM439鋼は高圧水素ガス環境下での試験においても、一定の耐水素脆化特性を持つことが確認されています。しかしながら、適用環境と強度レベルによっては遅れ破壊が無視できないリスクになります。

めっき処理後は必ずベーキング処理（約200℃×4時間以上）を実施して水素を放出させることが、遅れ破壊防止の基本的な対策です。これは必須です。

参考資料：SNCM439を含む高強度低合金鋼の水素脆化特性に関する研究データが掲載されています。

日本製鋼所「高圧水素ガス中における高強度低合金鋼の水素脆性」（PDF）

十分なリサーチができました。記事を作成します。
