湿潤剤の成分が切削油の性能と健康を左右する理由

湿潤剤の成分が切削油の性能と作業者の健康に与える影響

水溶性切削油を毎日使っているのに、湿潤剤の成分を「ただの混ぜもの」だと思っているなら、工具寿命を知らずに30%以上縮めているかもしれません。

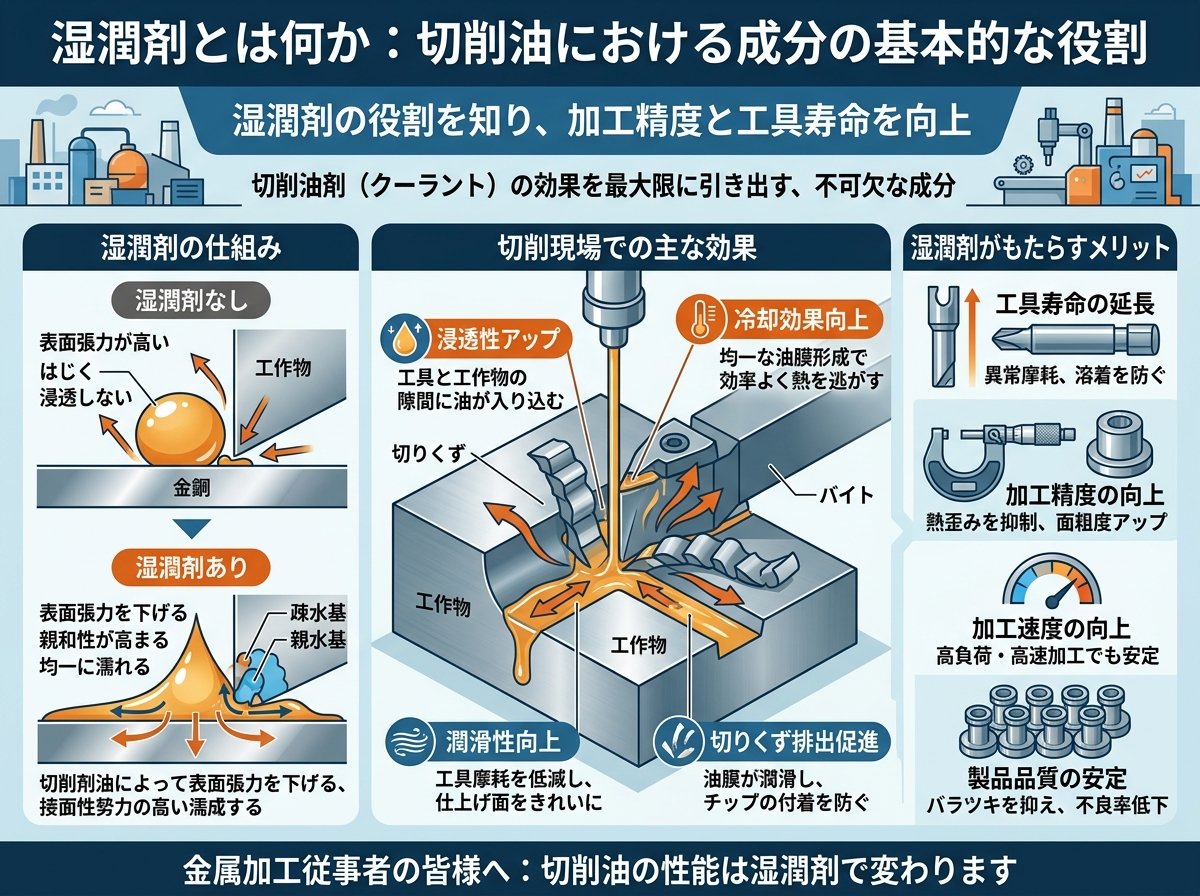

湿潤剤とは何か：切削油における成分の基本的な役割

湿潤剤（wetting agent）とは、界面活性剤の一種で、液体が固体表面を「ぬれやすくする」ために使われる薬剤です。切削油の文脈では、水溶性切削液が金属ワーク・工具刃先に素早く、かつ均一に広がるための仕組みを担っています。

水は本来、表面張力が約72 mN/m（ミリニュートン毎メートル）と高く、そのまま金属面に当てても弾かれて広がりにくい性質があります。湿潤剤を添加すると表面張力が30〜40 mN/m 程度まで低下し、液体が金属面に密着しやすくなります。これは「接触角が小さくなる」状態であり、水滴が丸くなって転がるのではなく、べったりと広がりながら刃先に届く状態です。

切削加工では工具と被削材の接触部が600〜1,000℃に達することがあります。湿潤剤が働いて切削液が素早く刃先に浸透することで、冷却効率が上がり、熱による工具の変形・摩耗が抑えられます。つまり湿潤剤の成分は、冷却性能・潤滑性能・切削精度の三つに同時に関わる重要な成分なのです。

この点はあまり知られていない事実です。

「湿潤剤は界面活性剤の一種で切削液を金属面へ広げる成分」が基本です。ただし、湿潤剤として使われる界面活性剤の種類は複数あり、それぞれが異なる性能特性と取り扱い上の注意点を持っています。切削油メーカーが「浸透性に優れる」と説明する製品には、この湿潤剤の成分設計が大きく影響しています。

参考：切削油の種類と界面活性剤の関係について詳しく解説されています。
界面活性剤入門（湿潤剤・浸透剤とは）｜三洋化成ソリューションズ

湿潤剤の主要成分の種類：ノニオン系・アニオン系の特徴と違い

切削油に配合される湿潤剤の成分は、大きく「ノニオン（非イオン）系」と「アニオン（陰イオン）系」に分類されます。それぞれの構造・特性・金属加工への適性を理解することが、製品選びの精度を高める第一歩です。

種類	代表的な成分名	特徴	金属加工での主な用途
ノニオン系	ポリオキシエチレンアルキルエーテル 高級アルコールEO付加物 ポリオキシエチレンアルキルフェノールエーテル	pH・電解質の影響を受けにくい。乳化・分散性に優れる。泡立ちが少ない	水溶性切削油の乳化剤・分散剤。金属加工油基剤
アニオン系（スルホン酸塩型）	ジオクチルスルホコハク酸ナトリウム アルキルナフタレンスルホン酸ナトリウム 石油スルホン酸塩	優れた浸透力。酸・アルカリに対する安定性は成分による	浸透型切削液。乳化型切削油の補助乳化剤
アニオン系（脂肪酸誘導体型）	脂肪酸石けん（ナフテン酸石けん） 長鎖アルコール硫酸エステル塩	pH変化に弱く、酸性条件で析出しやすい。洗浄性に優れる	エマルジョン型切削油の乳化安定剤

特に注目すべき成分が「ジオクチルスルホコハク酸ナトリウム」です。これはアニオン系スルホコハク酸型界面活性剤の一つで、0.5%水溶液での浸透時間が約1秒（キャンバス法測定）という極めて高い浸透力を持ちます。比較として、ただの水では100秒以上経っても浸透しない条件でも、この成分を加えた水は1秒で浸透します。その差は歴然です。

ノニオン系では、親油基（疎水基）の構造が浸透力に直結します。「分子の真ん中に親水基があるタイプ」が最も浸透力が高く、「直鎖の末端に親水基があるタイプ」は浸透力が低い、というのが確立された経験則です。同じノニオン系でも分子構造で性能が変わります。

つまり「ノニオン系は穏やか」「アニオン系は強い」という単純な図式ではありません。それぞれの成分の分子構造・使用pHとの相性・加工条件が揃って初めて最大の効果が発揮されます。現場で使用する切削油のSDS（安全データシート）で湿潤剤の成分名を確認し、製品特性を把握しておくことが重要です。

参考：切削油剤の内容成分と各添加剤の詳細な種類について確認できます。

湿潤剤の成分と手荒れ・皮膚炎リスクの関係：金属加工従事者が知るべきこと

水溶性切削油の湿潤剤（界面活性剤）成分は、金属面を濡らすのと同様に、皮膚の皮脂膜も「洗い落とす」脱脂作用を持っています。これが金属加工従事者に多い手荒れ・職業性皮膚炎の根本原因の一つです。

ソリュブル型切削油（水に溶かすと半透明になるタイプ）はエマルジョン型よりも高濃度の界面活性剤を含んでいるため、脱脂作用が特に強くなります。一方、ソリューション型（シンセティック型）は油分をほとんど含まないため、湿潤剤の脱脂作用がダイレクトに皮膚へ作用します。脱脂作用が最も強いのはシンセティック型です。

水溶性切削油はpH8〜10の弱アルカリ性に調整されていますが、アルカリ成分（モノエタノールアミンなどのアミン類・ホウ酸塩・水酸化物）が皮脂を「ケン化（石けん化）」して流してしまいます。健康な皮膚のpHは4.5〜5.5の弱酸性であるため、アルカリ性の切削液が繰り返し触れると自然な防御機能（酸性マントル）が失われていきます。痛いですね。

手荒れを悪化させる3つの条件を以下に整理します。

• 🔴 高濃度使用：水溶性切削油の推奨希釈倍率は一般に20倍（5%）前後です。これより濃くなるとアルカリ濃度・界面活性剤濃度がともに上昇し、脱脂作用が急増します。





• 🔴 劣化した液の継続使用：切削液は半年〜1年での更液が推奨されています。腐敗が進むとpHが低下し、微生物由来の刺激物質が増加して皮膚炎リスクが高まります。





• 🔴 素手での長時間接触：切削液に含まれる湿潤剤は、長時間接触すると皮膚角質のタンパク質を変性させ、バリア機能を著しく低下させます。


これは使えそうです。実際に接触皮膚炎で労災認定を受けた事例も報告されており（関西労働者安全センター 2025年記録）、「切削油で皮膚炎になる」ことは珍しいことではありません。湿潤剤の成分特性を把握した上で、現場の濃度管理・液の更新スケジュールを守ることが、健康被害の回避につながります。

作業前に油分を含むバリアクリームを塗布し、休憩ごとに弱酸性石けんで手洗い＋保湿するというサイクルが、現場での実用的な対策です。

参考：切削油剤による皮膚炎の原因と事例について詳しく解説されています。

湿潤剤の成分が加工精度・工具寿命に与える影響：現場で見落とされがちな視点

湿潤剤の成分は「切削液を広げるだけ」と考えていると、加工精度のトラブルの原因を見落とします。実際、湿潤剤の浸透性能が不十分だと、刃先への液供給が追いつかず、熱による工具の微細変形が加工寸法誤差に直結します。

切削加工時に発生する温度は600〜1,000℃に達します。湿潤剤が機能して切削液が素早く刃先に到達・密着することで、冷却速度が上がり、熱膨張によるワーク・工具の寸法変化を抑えることができます。これが加工精度と工具寿命に直結する理由です。

また、切削液の浸透性が高いほど、微細な隙間（工具フルート・チップブレーカーの溝など）にも液が入り込み、切りくずの排出を補助します。切りくずが刃先に溜まると構成刃先（BUE）が生成されやすくなり、加工面粗さが悪化します。湿潤剤の機能は切りくず排出にも間接的に関係しているのです。

ノニオン系湿潤剤は泡立ちが少ないという特性を持っています。これは現場的にも重要な点で、泡が発生するとクーラントタンク内の液量確認が難しくなり、ポンプへの供給にも支障をきたします。つまり消泡性能も湿潤剤の成分選定に含まれる要件です。

• 🔵 浸透性が高い湿潤剤：刃先・加工点への素早い液供給 → 冷却効率アップ → 工具寿命延長・寸法精度向上




• 🔵 低起泡性のノニオン系：タンク管理が安定しやすく、連続加工での液量管理がしやすい




• 🔵 電解質耐性のある湿潤剤：アルミ・マグネシウムなど非鉄金属加工では液中に金属イオンが溶け出すため、それに対しても安定した湿潤性能を発揮できる成分が適している

電解質（塩）が多い環境では、アニオン系湿潤剤の一部が浸透力を大きく失います。例えばアルキルナフタレンスルホン酸ナトリウムは10%塩化ナトリウム溶液中では不溶になります。非鉄金属加工で使用する切削油には、電解質耐性のあるノニオン系湿潤剤を主成分に持つ製品を選ぶことが適切です。これが条件です。

現場で切削液の「泡立ちが増えた」「刃先の熱が上がった気がする」という変化は、湿潤剤を含む添加剤の劣化・バランス崩れのサインである可能性があります。定期的な濃度・pH測定に加え、液の状態観察を習慣にするとトラブルの早期発見につながります。

湿潤剤成分の管理と選定：現場での実践チェックポイント

湿潤剤の成分についての知識を、実際の現場運用に落とし込むための管理ポイントを解説します。「何となく使っている」から「意図を持って管理している」状態に変えることが、品質・コスト・健康の三つを同時に改善する近道です。

水溶性切削油を使用する場合、以下の管理項目が特に重要です。

• 📋 濃度管理（月1回以上）：推奨は20倍希釈（5%）前後。濃度が高すぎると湿潤剤・アルカリ成分の濃度も上がり、手荒れリスクと泡立ちリスクが増します。屈折計（リフラクトメーター）を使えば1分以内に測定できます。





• 📋 pH管理（月1回以上）：推奨管理範囲はpH8.5〜9.5。pH7以下に低下していると腐敗が進んでいるサインです。pHが下がると湿潤剤の一部（アニオン系の酸性弱系）が機能を失い、切削液の濡れ性が落ちる場合があります。





• 📋 浮上油の管理：タンク液面の浮上油が表面積の5%以上を覆ったらオイルスキマーで除去します。浮上油は微生物繁殖の温床になるほか、湿潤剤の乳化状態を乱して性能低下を引き起こします。





• 📋 更液スケジュール：理想は半年〜1年での全量更新。更液時にはタンク内を清掃・殺菌し、微生物のゼロリセットを行います。


湿潤剤を含む切削油の製品選定では、SDSで「界面活性剤」として記載されている成分名を確認しましょう。ノニオン系（ポリオキシエチレン〜と書いてあることが多い）か、アニオン系（スルホン酸塩、スルホコハク酸〜など）かを把握しておくだけで、加工する素材・温度条件・pH環境に対してその製品が適しているかどうかの判断精度が格段に上がります。

また、マグネシウム合金の加工では水溶性切削油との反応で水素ガスが発生するリスクがあるため、切りくず容器を開放状態にするなどの対策が必要です。これは安全管理上の注意事項です。湿潤剤の成分知識は加工性能だけでなく、安全面にも関わります。

現場で「手荒れが増えた」「加工面がざらつく」「液が早く腐る」といった変化が出始めたときは、湿潤剤を含む切削油の成分バランスが崩れているサインかもしれません。まずは濃度とpHをその日のうちに確認する、という行動が最初の一歩です。

参考：切削油剤による手荒れの詳しい原因と実践的な対策を解説しています。
切削油剤による手荒れの原因と対策｜タクミセンパイ

金属用 強力 防水 接着剤 | 1組 修理用 接着剤 | ステンレス鋼用強力接着剤 - 工業用途 陶器製品用 木材加工用 ガラス工芸用 自動車プロジェクト用 屋内作業用 対応
