サブゼロ処理で金属加工の硬度と寸法安定性を向上させる技術
金属の硬度や耐摩耗性を向上させるサブゼロ処理について解説します。残留オーステナイトをマルテンサイト化し、部品の寿命を延ばす熱処理技術とは？

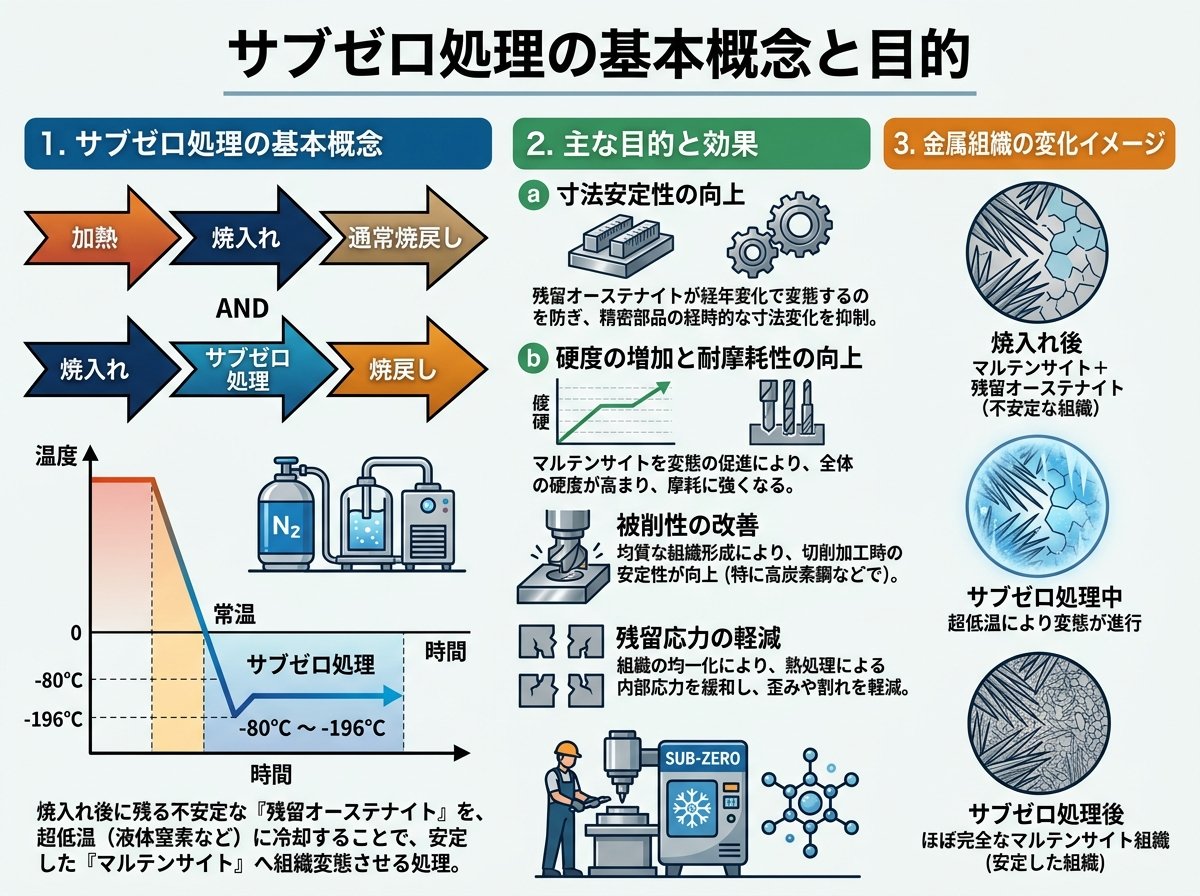

サブゼロ処理は、金属加工における重要な熱処理技術の一つです。「零下処理」や「深冷処理」とも呼ばれるこの処理方法は、焼入れを行った鋼材を0℃以下の低温環境で急速に冷却することで、金属の特性を大きく向上させます。
サブゼロ処理の主な目的は、焼入れ後に金属内部に残る「残留オーステナイト」をマルテンサイトという硬い組織に変換することにあります。オーステナイトは鉄鋼材料を約730℃以上に加熱した際に形成される組織ですが、通常の焼入れ処理では完全に変態しきらず、一部が残留してしまいます。
この残留オーステナイトは熱力学的に不安定であるため、以下のような問題を引き起こします。
これらの問題を解決するため、サブゼロ処理では焼入れ後の金属を極低温まで冷却し、残留オーステナイトを安定したマルテンサイト組織へ変換します。マルテンサイトはFe-C系合金をオーステナイトから急冷することで得られる組織で、鉄鋼材料の組織の中で最も硬い特性を持ちます。
サブゼロ処理によって得られる主な効果には以下のようなものがあります。
これらの効果は、特に精密機器や工具、金型など高い精度と耐久性が求められる製品において非常に重要です。サブゼロ処理は、これらの製品の品質と寿命を大きく向上させる技術として、様々な産業分野で活用されています。
サブゼロ処理の効果は、適用する温度条件によって大きく異なります。一般的に、冷却温度が低くなればなるほど残留オーステナイトのマルテンサイト化が促進され、硬度や耐摩耗性の向上効果が高まります。
サブゼロ処理における温度域は主に以下のように分類されます。
各処理温度を実現するための主な冷媒（寒剤）には以下のようなものがあります。
| 冷媒の種類 | 達成可能な温度 | 特徴 |
|---|---|---|
| ドライアイス＋アルコール | 約-78℃ | 比較的入手しやすく、小規模処理に適する |
| 炭酸ガス | 約-130℃ | 中程度の低温処理に有効 |
| 液体窒素 | 約-196℃ | 最も低温での処理が可能、超サブゼロ処理に使用 |
冷却方法の選択においては、処理対象の材質や形状、サイズによって最適な方法が異なります。代表的な冷却手法には以下のようなものがあります。
金属部品を直接寒剤に浸す方法で、最も単純かつ効果的な冷却方法です。特に小型部品や複雑な形状の部品に適しています。ただし、急激な温度変化による熱衝撃のリスクがあるため、注意が必要です。
寒剤から発生する冷気によって間接的に冷却する方法です。緩やかな冷却が可能で、熱衝撃による割れのリスクを低減できます。大型部品や均一な冷却が必要な場合に適しています。
専用の冷却装置内で温度を制御しながら冷却する方法です。最も精密な温度制御が可能で、工業的な量産処理に適しています。
サブゼロ処理のタイミングも重要な要素です。一般的に最も効果的なのは、焼入れ直後に行うことです。ただし、焼入れで生じる内部応力によってサブゼロクラック（ひび）が発生するリスクもあるため、場合によっては100℃程度の低温焼戻し（テンパリング）を行った後にサブゼロ処理を適用する「サンドイッチ処理」と呼ばれる手法も採用されます。
処理時間も効果に影響します。一般的な目安としては、小型部品で数時間、大型部品では24時間以上の処理時間が設けられることがあります。冷却速度も重要で、急激な冷却は効果を高める一方で、熱衝撃によるクラックのリスクも高まるため、部品の用途や材質に応じた適切な冷却速度の選択が求められます。
サブゼロ処理が金属材料にもたらす最も顕著な効果は、硬度と耐摩耗性の向上です。この効果がどのようなメカニズムで生じ、実際の製品性能にどう影響するのかを詳しく見ていきましょう。
サブゼロ処理による硬度向上のメカニズムは、残留オーステナイトがマルテンサイトに変態することで説明できます。通常の焼入れ処理後は、金属内部に10〜30%程度の残留オーステナイトが存在することがあります。これは比較的軟質な組織であるため、金属全体の硬度を下げる要因となります。
サブゼロ処理によって得られる硬度向上効果は材質によって異なりますが、一般的にはHRC（ロックウェル硬さC）で2〜3ポイントの向上が期待できます。例えば、SKD11などの高合金工具鋼では、通常の焼入れ処理で58HRC程度の硬度が、サブゼロ処理後には62〜63HRCまで向上することがあります。
また、サブゼロ処理には硬度の均一化という重要な効果もあります。通常の焼入れでは、部品内部と表面、肉厚部と薄肉部で冷却速度に差が生じるため、硬度にムラが出やすくなります。サブゼロ処理によって残留オーステナイトを均一にマルテンサイト化することで、部品全体の硬度が均一になり、品質と信頼性の向上につながります。
耐摩耗性の向上は、サブゼロ処理の最も重要な効果の一つです。データによると、適切なサブゼロ処理を施すことで、金属部品の摩耗寿命が30％以上延長することがあります。これは以下の要因によるものです。
以下は、サブゼロ処理による耐摩耗性向上の具体例です。
サブゼロ処理の温度が耐摩耗性に及ぼす影響も注目に値します。一般に、処理温度が低くなるほど残留オーステナイトの変態率が高まり、耐摩耗性がさらに向上します。例えば、-80℃の一般サブゼロ処理と比較して、-196℃の超サブゼロ処理を施した金属は、より高い耐摩耗性を示すことがあります。
このように、サブゼロ処理は金属部品の硬度と耐摩耗性を大幅に向上させる効果的な熱処理方法であり、特に摩耗が問題となる過酷な使用環境下での部品性能を飛躍的に高めることができます。
精密部品と金型の製造においては、寸法精度の確保と長期的な安定性が極めて重要です。サブゼロ処理は、これらの要求に応える熱処理技術として広く活用されています。
精密部品へのサブゼロ処理適用の主な目的は、寸法安定性の確保です。残留オーステナイトは時間経過とともに自然にマルテンサイト化する傾向があり、このプロセスでは体積変化を伴います。精密部品では、このわずかな寸法変化でさえ許容できない場合が多いため、サブゼロ処理によってあらかじめ残留オーステナイトをマルテンサイトに変換しておくことで、将来的な寸法変化を防止します。
精密部品におけるサブゼロ処理の具体的な活用例は以下の通りです。
ブロックゲージや環ゲージなどの精密測定器具では、長期間にわたる寸法安定性が必須です。サブゼロ処理によって、数ミクロン単位の精度を何年にもわたって維持することが可能になります。
航空機やロケットの精密機構部品には、高い信頼性と寸法安定性が求められます。サブゼロ処理は、これらの部品が極端な温度変化や高い応力条件下でも寸法安定性を維持するのに役立ちます。
高速回転や高負荷条件下で使用される精密ベアリングでは、微小な寸法変化でも振動や騒音の原因となります。サブゼロ処理によって、長期間の使用でも寸法安定性を保ち、高精度な回転を維持できます。
インプラントやメディカルデバイスの部品では、生体適合性と同時に高い精度と信頼性が求められます。サブゼロ処理は、これらの部品の長期的な性能維持に貢献します。
一方、金型におけるサブゼロ処理の主な目的は、耐摩耗性の向上と寿命延長です。金型は繰り返し使用される中で摩耗や変形が生じやすく、これが製品の品質低下や製造コスト増加の原因となります。サブゼロ処理によって金型の硬度と耐摩耗性を向上させることで、これらの問題を効果的に軽減できます。
金型へのサブゼロ処理適用の具体例は以下の通りです。
冷間プレス金型は高い面圧を受け続けるため、摩耗が大きな問題となります。サブゼロ処理によって硬度と耐摩耗性を向上させることで、金型の寿命を大幅に延長できます。
プラスチック射出成形金型は、複雑な形状と高い寸法精度が求められます。サブゼロ処理によって金型の寸法安定性を確保することで、長期間にわたって高品質な成形品を生産することが可能になります。
高温の溶融金属と接する金型では、熱疲労によるヒート
