切削加工において切りくずの形状は加工状態を知る重要な手がかりです。流れ形、せん断形、き裂形、むしれ形の特徴と原因を解説し、切りくずから読み取れる問題点と改善方法を詳しく解説します。あなたの工場では切りくずを有効活用していますか？
リン酸鉄処理と塗装の密着性・工程・選び方の基礎
リン酸鉄処理は塗装下地として広く使われる前処理ですが、用途を誤ると塗膜剥がれや早期腐食を招くリスクがあります。工程・特性・リン酸亜鉛との選び方まで、正しく理解できていますか？
金属加工ガイド
リン酸鉄処理と塗装の密着性・耐食性・選び方を徹底解説
リン酸鉄処理を「コストが安いから、とりあえず使っておけば大丈夫」と選ぶと、屋外設置後わずか数カ月でサビが浮いてクレームになります。

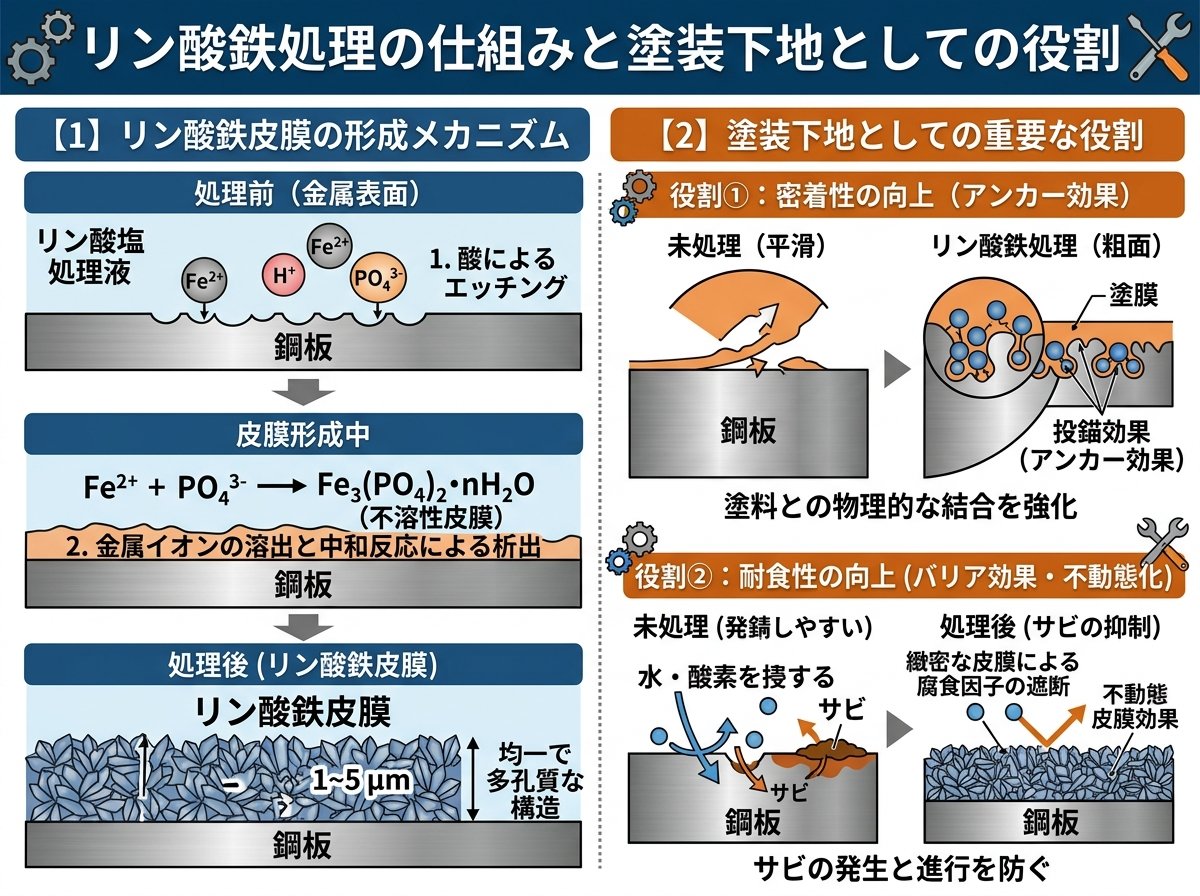

リン酸鉄処理の仕組みと塗装下地としての役割
リン酸鉄処理は、鉄鋼素材の表面にリン酸鉄の薄い皮膜（非晶質膜）を化学的に形成する化成処理の一種です。処理液であるリン酸鉄皮膜剤の溶液に素材を浸漬するか、スプレー・塗布などで接触させると、金属表面とリン酸が化学反応を起こし、不溶性のリン酸鉄皮膜が析出します。この皮膜が塗装の下地として機能することで、塗料と金属の間の結合を強め、塗膜の剥がれを抑制する効果を持ちます。
形成される皮膜の厚さは約0.3〜1μm程度で、リン酸亜鉛処理（約5〜10μm）と比較するとはるかに薄い点が大きな特徴です。この薄さゆえにアンカー効果（塗料が凹凸に食い込む物理的密着効果）はリン酸亜鉛ほど強くありませんが、金属表面を活性化させ、塗料との化学的な結合を高める効果は十分に発揮されます。
皮膜の色については、適切に処理が施されると「干渉色」と呼ばれる虹色のような発色が金属表面に現れます。これは均一な皮膜が形成されている目安となるため、現場での品質チェックにも活用できます。皮膜が薄すぎたり、処理条件が不安定だったりすると、この干渉色が出ずに金属本来の光沢が残ったままになることがあります。干渉色の有無は処理品質の簡易判定に使えます。
塗装下地としての役割を果たす理由は、化学反応のメカニズムにあります。金属表面はミクロな視点では均一ではなく、ピンホール状の微細な凹凸が存在します。リン酸鉄皮膜はこの凹凸を埋めるのではなく、表面全体に薄い保護層を形成することで、塗料の濡れ広がりを助け、密着性を高めます。つまり密着性向上が主目的です。
リン酸処理の種類・工程・目的について詳しく解説（ケミコート）
リン酸鉄処理の工程と液管理の3つのポイント
リン酸鉄処理の工程は、他のリン酸塩処理と比べてシンプルなことが最大のメリットです。一般的な流れは「脱脂 → 水洗 → 皮膜化成（リン酸鉄処理） → 水洗 → 乾燥 → 塗装」となります。製品によっては脱脂と皮膜化成を同一の処理液で同時に行える「脱脂化成タイプ」を採用することも可能で、この場合は工程を4〜5ステップにまで短縮できます。設備投資が少なく済むということですね。
ただし、工程がシンプルであることと、処理が簡単であることは別です。皮膜品質を左右する管理項目として特に重要なのが「濃度」「温度」「pH（処理時間）」の3要素です。この3つが基準範囲から外れると、皮膜がまったく形成されないケースさえ起こります。
温度については、一般的に40〜90℃の範囲で管理されます。温度が低すぎると皮膜の生成反応が不十分になり、逆に高すぎると皮膜結晶が粗大化して密着性が低下します。処理時間については、通常5〜15分程度が目安です。短すぎれば皮膜が薄くなり、長すぎると皮膜の結晶が粗くなります。時間管理は必須です。
濃度とpHの管理も同様に重要で、処理液中のリン酸イオン濃度やpHバランスが崩れると、皮膜の均一性や付着量に影響が出ます。連続して大量の製品を処理すると液が消耗・変質するため、定期的な補充・交換と分析が欠かせません。現場では試験片を使って皮膜の仕上がりを確認したり、専用の試薬で液の状態を確認したりする管理方法が取られます。
また、工程の最初に行う脱脂は、全工程の中で最も品質への影響が大きいともいえます。鉄鋼素材に付着した切削油・プレス油・防錆油などが残っていると、リン酸と金属表面の反応が阻害され、皮膜にムラが生じます。この脱脂ムラが後の塗膜剥がれの直接的な原因になることが非常に多いです。脱脂の完全除去が大原則です。
処理条件と品質への影響を詳しく解説（北東技研工業・金属加工.com）
リン酸鉄処理とリン酸亜鉛処理の違い：耐食性と用途の選び方
リン酸鉄処理とリン酸亜鉛処理は、同じ「リン酸塩処理」という大きな分類に属しますが、皮膜の性質・耐食性・工程数・コストのすべてにおいて異なる処理です。金属加工の現場でもっとも選定を間違えやすい組み合わせです。
耐食性という観点では、リン酸亜鉛処理が明らかに優位です。リン酸亜鉛は結晶性の厚い皮膜（約5〜10μm）を形成し、これが塗膜下での腐食進行を強力に抑制するアンカー効果を発揮します。一方、リン酸鉄処理の皮膜は非晶質で薄く、塗膜密着性の向上は期待できるものの、防錆性能はリン酸亜鉛に比べて「中程度」にとどまります。
| 比較項目 | リン酸鉄処理 | リン酸亜鉛処理 |
|---|---|---|
| 皮膜の種類 | 非晶質（アモルファス） | 結晶性 |
| 皮膜の厚さ | 約0.3〜1μm | 約5〜10μm |
| 耐食性 | 中程度（屋内向き） | 高い（屋内・屋外対応） |
| 塗装密着性 | 良好 | 非常に高い |
| 工程数 | 少ない（4〜5工程） | 多い（6〜8工程） |
| コスト | 低め | 高め |
| スラッジ発生 | 少ない | 多い |
| 適合素材 | 鉄鋼のみ | 鉄鋼・アルミなど |
特に注意すべきは、リン酸鉄処理はアルミニウムや銅合金などの非鉄金属には基本的に対応していない点です。鉄素材にのみ化学反応が起こるため、鉄とアルミを組み合わせた複合部品では、アルミ部分にはマスキングが必要になるか、別の前処理を選択する必要があります。素材の確認が条件です。
一方、リン酸亜鉛処理はアルミ素材にも対応できる製品があり、より幅広い素材への展開が可能です。また、処理後の表面を爪でこすると爪が白く削れる感触があり、これが均一な結晶が形成されている目安として現場でも使われています。
用途別の選び方としては、「屋内使用の室内金属家具・ロッカー・家電筐体など、軽防食で足りる製品」であればリン酸鉄処理が合理的な選択です。一方で「屋外設備・建材・自動車部品・重防食が求められる鋼構造物」にはリン酸亜鉛処理が原則です。迷ったときはリン酸亜鉛が安全です。
リン酸鉄処理を使っても塗膜が剥がれる本当の原因と対策
リン酸鉄処理を正しく施したはずなのに塗膜が剥がれた、という現場トラブルは後を絶ちません。原因の多くは処理そのものではなく、工程管理の見落としにあります。ここが重要なポイントです。
最も多い原因は脱脂不足です。前述のとおり、金属表面に油分が残っていると皮膜が均一に形成されません。この「局所的に皮膜が薄い部分」は、外見上はほぼ判別できないまま塗装工程に流れてしまいます。塗装後の初期段階では問題が見えにくく、製品を使い始めてから数カ月後に「チョーキング」や「塗膜の浮き・膨れ」として現れるケースが多い点が厄介です。
次に多い原因が処理液の管理不良です。処理液を長期間補充・交換せずに使い続けると、液中の有効成分が消耗し、pHや濃度が基準範囲を外れます。この状態で大量処理を続けると、製品ロット全体で皮膜の付着量が不足したり、皮膜にムラが生じたりすることがあります。液の状態は見た目では分からないため、定期的な分析管理が不可欠です。
また、水洗工程での残留薬剤の問題も見逃せません。脱脂剤や処理液が次工程へ持ち越されると、塗料の密着を阻害する汚染が起こります。水洗槽の水質の確認や、水洗時間・水量の管理も品質に直結します。水洗の徹底が条件です。
さらに、素材選定の誤りも塗膜剥がれに繋がります。前述のとおりリン酸鉄処理はアルミや銅合金には反応しません。「鉄っぽい見た目の部品」であっても材質を確認せず処理を施すと、皮膜が形成されないまま塗装されてしまいます。特に外注加工品の受け入れ検査において材質確認を怠るケースが現場では散見されます。
塗膜剥がれのリスクを下げるためには、「処理後の干渉色確認」「液管理記録の帳票化」「脱脂後の水弾き確認（水が均一に広がればOK）」の3点を日常管理に組み込むことが実践的な対策です。
リン酸鉄処理が選ばれる理由：環境負荷の低さとコスト優位性の実態
リン酸鉄処理がリン酸亜鉛処理よりも低コストで運用できる最大の理由は、スラッジの発生量が少ないことにあります。スラッジとは処理液の反応によって生成される沈殿物であり、産業廃棄物として適切に処分しなければなりません。廃液・汚泥の処分費用の全国相場は1kgあたり約30〜100円程度とされており、スラッジ発生量の差は継続的なランニングコストの差に直結します。これは地味に効いてきます。
リン酸亜鉛処理では処理液に亜鉛イオンが含まれるため、スラッジの発生量が多く、またそのスラッジに重金属（亜鉛）が含まれることから廃棄処理の手続きも複雑になりやすいです。一方、リン酸鉄処理は処理液の酸性度が低く、スラッジ量が少ない上に成分も比較的シンプルなため、排水処理設備の維持管理コストを抑えられます。
環境規制という観点でも、リン酸鉄処理は注目されています。従来のリン酸塩処理では六価クロムが補助剤として使用されることがありましたが、RoHS指令やELV指令（廃車処理指令）などの国際的な環境規制により、六価クロムの使用は厳しく制限されています。リン酸鉄処理はもともとクロムを使わない「クロムフリー処理」として設計できるため、環境対応型ラインとの親和性が高いです。
また、リン酸鉄処理の処理液は比較的低温（常温〜50℃程度のタイプも存在）での運用が可能なものもあり、加熱エネルギーのコスト削減にも寄与します。大型設備を必要とするリン酸亜鉛処理に比べ、設備のイニシャルコストも低く抑えられるため、中小規模の加工場でも導入しやすい処理方法として実績があります。
さらに、高圧温水洗浄機を用いたスプレー処理も可能なため、処理槽に入らない大型部品や構造物への対応も可能です。これはリン酸亜鉛処理では難しい運用形態であり、現場の設備状況に応じた柔軟な使い方がリン酸鉄処理の強みといえます。つまり使い方次第で優位性は高いです。
パーカー処理の種類・メリット・デメリット詳細解説（ミスミ meviy）
