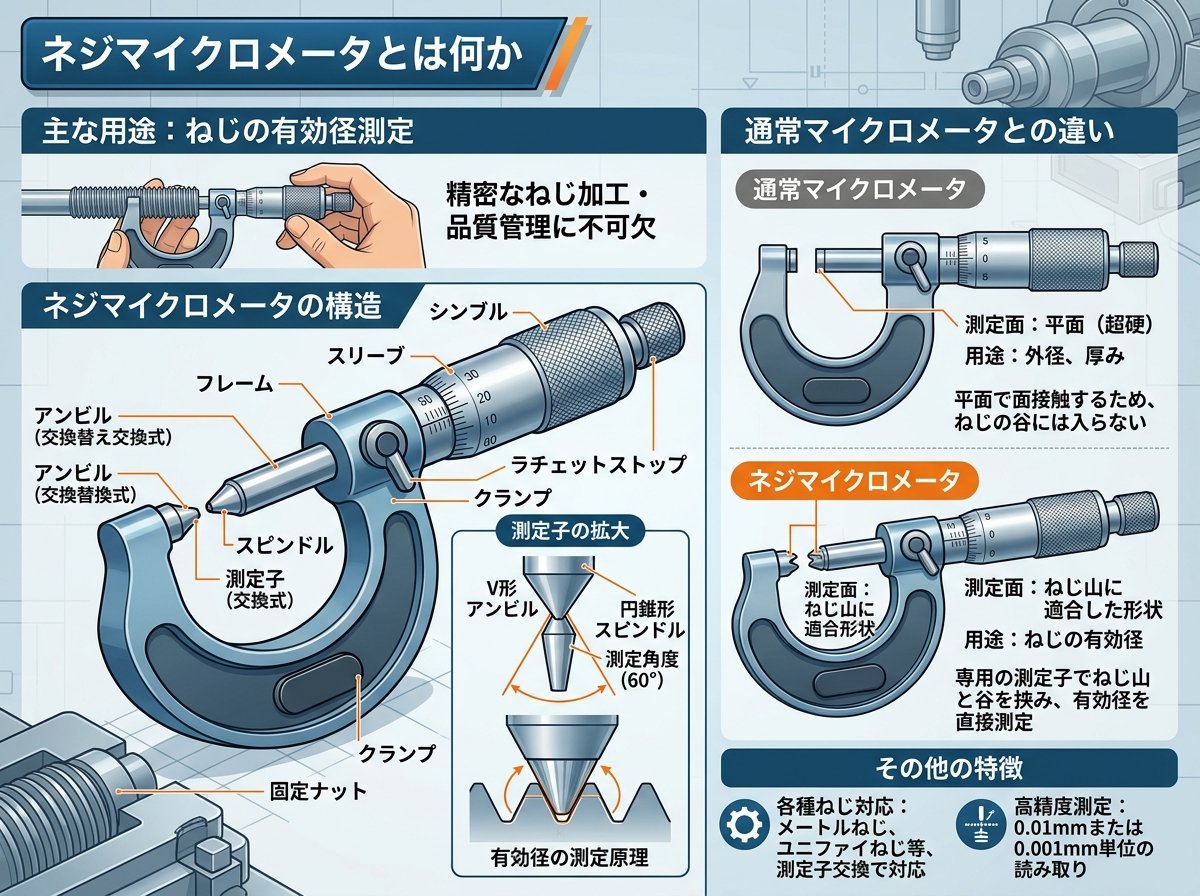

ネジマイクロメータとは何か：構造と通常マイクロメータとの違い

ネジマイクロメータ（有効径マイクロメータ）は、おねじの有効径を直接測定するために設計された専用の精密測定器です。一般的な外側マイクロメータと外観はほぼ同じですが、測定子（アンビル側・スピンドル側）の形状がまったく異なります。アンビル側はV型の溝形状になっており、スピンドル側はねじ山の角度に合わせたコーン（円錐）型の測定子が取り付けられています。

この構造により、ねじのフランク（斜面）に直接接触して有効径を測定できます。通常のマイクロメータの測定面は平坦な円形であるため、ねじ山と谷の間の「有効径」を正確に捉えることができません。つまり、通常マイクロメータで測れるのは外径・谷径・厚みなどであり、有効径の測定はネジマイクロメータの役割です。

有効径とは何でしょうか？ねじ山の幅とねじ溝の幅が等しくなる仮想的な円筒の直径のことを指します。ねじの強度・締め付け力・雌ねじとのはめ合い精度に直結する、最も重要な寸法です。ねじが規格通りに機能するかどうかはほぼ有効径で決まります。

有効径が条件です。ネジの加工精度管理において、外径だけを確認していると重大な組み付け不良を見落とすリスクがあります。現場での計測漏れが後工程でのクレームや手戻りにつながることも少なくありません。

測定子の形状はねじの種類によって変える必要があります。代表的なメートルねじ（山角度60°）、ユニファイねじ（山角度60°）、ウィットウォースねじ（山角度55°）など、山の角度やピッチが異なれば必要な測定子も変わります。さらに同じ角度のねじでもピッチが変われば、測定子を変更することが原則です。

ねじの種類	山角度	ピッチ単位
メートルねじ（M）	60°	mm単位
ユニファイねじ（UN）	60°	1インチあたりの山数
ウィットウォースねじ	55°	1インチあたりの山数
台形ねじ	29° / 30°	mm単位

測定子の選定を誤ると、測定値そのものが正しくても有効径は別の値を示します。使用前にねじの種類とピッチを必ずピッチゲージで確認してから測定子を選定することが基本です。

参考：ねじの各部寸法と有効径の定義について詳しく解説されています。
ねじの寸法を測定する | キーエンス

ネジマイクロメータ測定前の準備：0点合わせと測定子の確認手順

正確な測定は、測定前の準備で9割が決まります。ネジマイクロメータを使い始める前に必ず行うべき手順を順を追って説明します。

まず最初に行うのが「室温への順応」です。ネジマイクロメータを保管場所（工具棚・ケース内など）から取り出したら、すぐに測定しないでください。工具と測定物の両方を作業場の室温（理想は20℃）になじませる必要があります。金属は線膨張係数の影響で、温度が1℃変化するだけで長さに誤差が生じます。これを怠ると後述する熱誤差が避けられません。

次に測定面の清掃です。アンビル（固定側）とスピンドル（可動側）の測定面を、油・汚れ・切粉がない状態にします。清潔な白紙や名刺の端を軽く挟んでゆっくり引き抜く方法が有効です。目に見えない油膜や微細なゴミも0点ずれの原因になります。

測定面の清掃が基本です。

続いて0点合わせ（ゼロ点確認）を行います。手順は以下の通りです。

• 測定子をねじ込み、アンビルとスピンドルを軽く接触させる（または付属の基準棒・セッティングゲージを使用）
• ラチェットストップをゆっくり回して「パチパチ」と空回りする感触が出るまで締め込む
• シンブルのゼロ目盛線とスリーブの基準線が一致しているか確認する
• ずれている場合はキースパナで調整する

25mm以上の測定範囲のネジマイクロメータには、購入時に「基準棒（セッティングゲージ）」が付属しています。この基準棒の寸法に合わせてゼロ点を確認するのが正式手順です。「使っていないから合っているはず」という思い込みは禁物で、使用前には必ず確認することが原則です。

デジタルタイプの場合は「ORIGIN」ボタン（メーカーによって名称が異なる）を使ったリセット操作でゼロ点を簡単に合わせられます。ただし、測定子を交換したあとは必ず再校正が必要です。測定子交換式のネジマイクロメータは1台で多種ねじに対応できる一方、交換のたびに自主校正を行わなければ測定値が信頼できないという特性があります。

これは使えそうです。

最後に測定子の角度・ピッチ適合を確認します。前述の通り、ねじの種類に対応した測定子が正しく装着されているかをチェックしてから次のステップに進みましょう。

参考：0点合わせの具体的な手順とキースパナの使い方が図解で確認できます。
マイクロメータの正しい使用法について | ミスミ技術情報

ネジマイクロメータの正しい有効径測定方法：ピッチずれを防ぐ測定のコツ

準備が整ったら実際の測定に移ります。ここがネジマイクロメータ測定でもっとも難しいポイントで、通常の外側マイクロメータとは根本的に異なる注意が必要です。

ねじは螺旋状に加工されているため、アンビル側とスピンドル側の測定子が接触するねじ山の位置は、ねじの軸方向に対して「ピッチの半分だけずれた位置」になります。これは有効径測定に固有の構造的な特性で、このずれを意識しないまま計測するとすべての測定値が実際の有効径からはずれた値になります。

測定手順は以下です。

• アンビル側（V型測定子）を任意のねじ山に押し当てて位置を固定する
• スピンドル側（コーン型測定子）を計測したいねじ山の「前後に揺らしながら」通す
• ラチェットストップを使ってゆっくり締め込みながら、最も小さい値が示される位置を探す
• 最小値が表示された位置がアンビル側測定子と対応した正しい有効径の位置

「最小値を探す」というのが最大のコツです。これを省略して一発でスパッと挟んだ値を読み取っても、それは正確な有効径ではありません。数μm〜数十μmのずれが生じる可能性があります。

目盛の読み方は外側マイクロメータと同じ仕組みです。スリーブの主目盛（1mm刻み）とスリーブ下段の副目盛（0.5mm刻み）を読み取り、シンブルの目盛（0.01mm刻み）を加算します。例えば、スリーブが7.0mm・シンブルが0.37mmなら測定値は7.37mmです。アナログタイプでは目分量で0.001mm（1μm）まで読み取ることも可能です。

目盛は正面から読むことが必須です。斜めから見ると視差（パラックス）が生じて読み取り値が変わります。目の位置をスリーブの基準線とシンブルの目盛線の合致点の垂直上に合わせることが正確な読み取りの条件です。

測定は複数回実施することが鉄則です。同一箇所について最低3回は計測し、値の再現性を確認してください。毎回同じ値が出ていれば測定手順が安定しているサインです。バラつきが大きい場合は、清掃・ゼロ点・測定圧のいずれかに問題があります。

参考：有効径測定コツ「最小値を探す」手順が詳しく解説されています。
ネジ切削の必需品！有効径マイクロメーター別名ねじマイクロとは？ | EKUIPP MAGAZINE

ネジマイクロメータ測定の精度を下げる誤差要因と対策：体温・ラチェット・視差

正しい手順を知っていても、誤差を生む要因を見落としていれば精度は安定しません。現場でよく起きる誤差の原因を具体的な数値とともに確認しましょう。

**① 体温による熱膨張誤差**

マイクロメータのフレームは鋳鉄などの金属製です。素手でフレームを握り続けると体温（約36℃）が伝わり、フレームが熱膨張します。これにより「軽く触れただけでも数μm単位の誤差」が発生します。ミツトヨのガイドでも「室温になじませないと熱膨張による誤差が生じる」と明記されています。

対策は2つあります。まずフレームの防熱板（プラスチック部分）を持つこと。次にマイクロメータスタンドを活用し、手で保持せずに測定することです。スタンドを使えば熱の影響をほぼゼロにできるうえ、両手が空いて測定物の姿勢制御にも集中できます。

**② ラチェットストップ未使用による測定圧誤差**

「ラチェットストップを使わないと、数μm〜数十μmの誤差が生じる可能性がある」というのが専門家の見解です。マイクロメータはねじの原理で測定面を押し付ける構造上、指の力加減そのままで締め込むと過大な測定圧がかかり、ワークやフレームを微小にたわませてしまいます。ラチェットが空回りするまで回してから値を読み取ることが大前提です。

**③ 視差（パラックス）による読み取り誤差**

目の位置が基準線と目盛線の垂直上からずれると読み取り値が変わります。アナログマイクロメータを斜めから読むだけで、実際には0.001〜0.005mm程度の誤差が出ることがあります。これは小さい誤差に見えますが、μm管理が要求される精密ねじでは致命的な差です。

厳しいところですね。

**④ 測定前の清掃不足**

アンビルとスピンドルの測定面に微細な切粉・油分・指紋が残っていると、それだけで測定値にオフセットが乗ります。測定前の白紙拭き取りは「形式的な儀式」ではなく、誤差排除の実質的な手順です。「毎回拭いているから大丈夫」ではなく、「毎回確認してから測定する」習慣が重要です。

これら誤差要因を管理したうえで、さらに厳密な精度が必要な場合は「三針法」（後述）や画像寸法測定器などを組み合わせることが有効です。ミツトヨのネジマイクロメータ（替駒式）のように、測定子交換後の自主校正をルール化している現場では不適合が少ないと言われています。

参考：マイクロメータ誤差の原因と体温・ラチェット使用に関する詳細が確認できます。
FAQ｜ マイクロメータで誤差が出る原因と対策は？ | はじめの工作機械

ネジマイクロメータ測定の精度を上げる三針法：有効径の高精度算出手順

ネジマイクロメータで有効径を直接測定する方法とは別に、より高精度な計測手段として「三針法（さんしんほう）」があります。三針法はJIS B 0261にも規定された標準的な測定手法で、機械検査技能士試験でも出題される、現場で本当に使える技術です。

三針法の原理はシンプルです。直径が均一な3本の針（測定用三針）をねじ溝に入れます。片側に1本、反対側に2本の針を挟み、その外側の距離をマイクロメータで測定します。この測定値に計算式を適用することで、ねじの有効径を間接的かつ高精度に求めることができます。

メートルねじ（山角度60°）に対する有効径の計算式は以下です。

$$d_2 = M - 3d_w + 0.866P$$

• d₂：有効径
• M：三針を含むマイクロメータ測定値
• dw：測定用三針の直径
• P：ねじのピッチ（ユニファイねじはインチ換算）

具体例で確認します。M20（ピッチ2.5mm）のおねじを三針法で測定するとします。最適な針の直径は「P×0.577」で求めるのが目安です。P=2.5mmなら針径はおよそ1.44mm前後が適切です。手のひらサイズの計算で有効径の精度が1μm台に収まるのは、三針法の大きな強みと言えます。

三針法の測定ステップは次の通りです。

• ねじをVブロックなどに固定する（針がずり落ちないようにする）
• 3本の針をねじ溝に正しく配置する（ずれると計算結果が狂う）
• マイクロメータで針を含めた外径（M値）を測定する
• ねじの先端・中央・根本の3ヶ所について、それぞれ90°ずつ回転させながら計6〜9点測定する
• 上記の計算式でd₂を算出する

三針法が条件です。特に精度要求の厳しいねじゲージの校正（プラグゲージの有効径検査など）では、三針法が推奨手法として位置付けられています。ねじマイクロメータ単体での測定と三針法を組み合わせることで、測定の信頼性を二重に確保できます。

また、三針法では測定者のスキルと針の直径精度が結果に直結します。測定用三針は規格品（JIS準拠品）を使用することが基本です。自作や代用品を使うと計算式の前提が崩れ、算出した有効径に系統誤差が残ります。

参考：三針法の計算式と測定手順が詳しく記載されています。
ねじの寸法を測定する | キーエンス

ネジマイクロメータ測定で「最初の1本」を選ぶポイント：測定子固定型と交換型の使い分け

ネジマイクロメータを購入・選定するとき、または職場に複数台ある場合にどれを使うべきか迷うことがあります。主に「測定子固定型」と「測定子交換型（替駒式）」の2種類があり、それぞれの用途・メリット・デメリットを理解しておくと、測定精度の維持と作業効率の両立が容易になります。

**測定子固定型**は、特定のねじ種類・ピッチに専用化された機器です。測定子が一体型のため、ミツトヨの固定式ネジマイクロメータに代表されるように取り扱いがシンプルで、測定子交換後の再校正が不要です。量産品の検査・ライン上での計測など、同一規格のねじを大量に測定する工程に向いています。また、測定子のガタや校正ずれが生じにくく、再現性の高い測定が可能です。

**測定子交換型（替駒式）**は、1台で多種類のねじ測定に対応できる汎用性が最大の強みです。ただし「測定子を交換するたびに自主校正を行うことが基本」という大前提があります。交換後に校正をスキップして測定を続けると、使用する測定子ごとに数十μmの系統誤差が蓄積しても気づかないケースがあります。つまり「1台で全部対応できる便利さ」の裏には「手間が増える」という現実があります。

タイプ	メリット	デメリット	向いている用途
測定子固定型	操作シンプル・再現性高い	専用品のため複数ねじに非対応	量産ライン・定番ねじの検査
測定子交換型	1台で多種対応・経済的	交換都度の校正が必要	多品種少量・試作・現場対応

選ぶ基準は「測定するねじの種類の多さ」と「測定頻度」の組み合わせです。1種類のねじを毎日計測するなら固定型。数種類のねじを不定期に測定するなら交換型が適しています。

いいことですね。

さらに、デジタル表示タイプのネジマイクロメータはアナログ式と比べて目盛の読み取りミスをゼロにできます。値が直接数値で表示されるため、視差エラーが発生せず、測定結果のデータ管理（RS-232C出力など）にも対応しているモデルがあります。加工品の寸法記録・トレーサビリティ管理が必要な現場では、デジタルタイプを選ぶことが品質管理の面でも有利です。

日常的なメンテナンスとして、使用後はスピンドルを軽く開いた状態で保管し、測定面を閉じたまま長期保管しないことが基本です。測定子同士を密着させたまま保管すると、スピンドルの錆びつきやゼロ点ずれの原因になります。また、測定子の定期的な校正（社内自主校正または外部校正機関への依頼）を年1回以上実施することで、測定値の信頼性を長期間維持できます。

参考：ミツトヨのマイクロメータ各種と種類の説明が確認できます。
マイクロメータの正しい使い方、読み方と注意点 | ミツトヨ
