把握力が高いミーリングチャックでも、剛性不足が原因でエンドミルが横にたわみ、工具寿命が半分以下になることがあります。

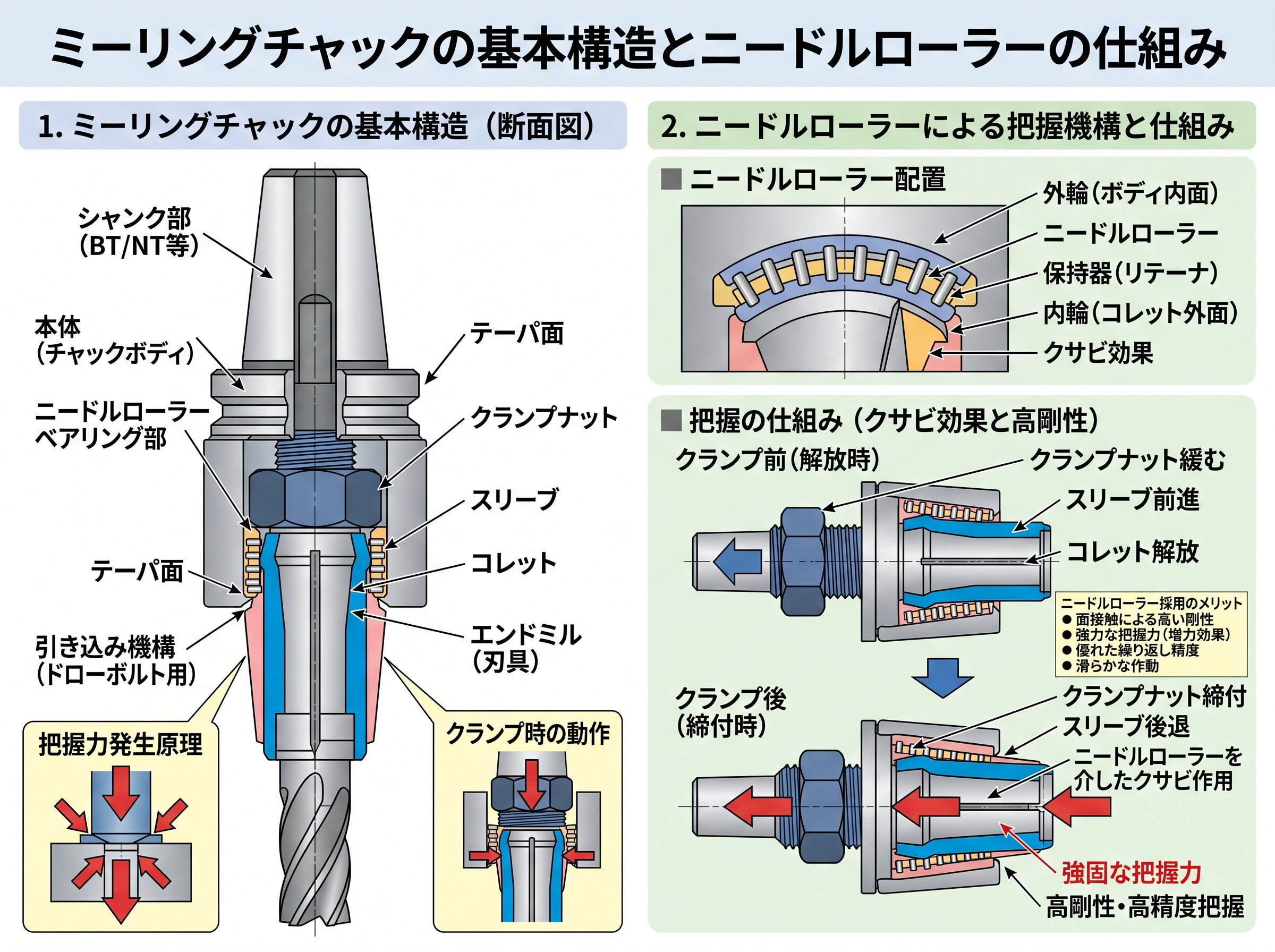

ミーリングチャックは、マシニングセンタやフライス盤でエンドミルなどの切削工具を保持するためのツールホルダーです。その最大の特徴は、ホルダー内部に多数配列された**ニードルローラー（針状ころ軸受け）**による工具把握の仕組みにあります。
ニードルローラーは直径が小さく長さのある細い円柱状の部品で、ホルダー本体の内径部に沿って高密度に並べられています。締め付けナットを回転させると、外スリーブが軸方向に押し込まれ、それに連動してニードルローラーが斜めに傾きながら工具シャンクに食い込むような形で密着します。これが「くさび効果」と呼ばれるメカニズムで、締め付け力を何倍にも増幅させる点がポイントです。
つまり把握力の源はローラーの密着面積と角度にあります。
一般的な標準品と比べて、日研工作所のミーリングチャックでは特許方式によって通常の約140%ものニードルローラーを高密度配列し、さらに素材には一般的な燐青銅ではなく特殊スチールを採用することで高い耐久性を実現しています。ローラーの本数が多いほど把握面積が増え、工具が切削中に抜け出したり回転方向にスリップしたりするリスクが大幅に低下します。
もう一つ見落とされがちなのが「口元締まり」と「奥締まり」のバランスです。エンドミルのシャンクはホルダーに対して均一に把握される必要があります。口元から3mmの位置まで確実に締まるかどうかは、仕上げ面粗度や工具寿命を左右する重要な要素です。
また、一般的なミーリングチャックは油分が付着すると締め付け力が大幅に低下することが知られています。内部にスリット（切れ込み）を入れた構造のチャックでは、このスリット効果によって油気があっても締め付け力を維持できるため、クーラント使用環境での安定性が高まります。
日研工作所公式：ミーリングチャックの構造・マルチローラシステム・口元締まりの詳細説明
ミーリングチャックとコレットチャックは、どちらも工具シャンクを把握するツールホルダーですが、その仕組みはまったく異なります。この違いを理解せずに使い分けると、加工精度の低下や工具の早期摩耗を招くことがあります。
コレットチャックは、縦方向に複数のスリットが入った円筒形のコレット（割り軸受）を使います。ナットを締め付けることでコレットがホルダー内に押し込まれ、スリットの分割による弾性変形を利用して工具シャンクを均一に締め付けます。コレットは0.5mm刻みのサイズ展開があるため、使用する刃物径に合わせて細かく選ぶ必要があります。
コレットチャックはシンプルが原則です。
一方のミーリングチャックは、ニードルローラーによる把握方式のため、コレットの交換は不要です。ただしホルダーを締め付けても穴径は「数十μm（マイクロメートル）程度」しか縮まらないという特性があります。1μmは0.001mmですから、数十μmとはコピー用紙1枚の厚さ（約100μm）よりも薄い変化量です。この非常に小さな変位で工具を把握しているため、使用する工具のシャンク外径が規格通りの寸法精度を持っていることが前提条件になります。シャンク径の公差が大きすぎる工具では、把握力が十分に発揮されません。
| 項目 | ミーリングチャック | コレットチャック |
|------|------------------|-----------------|
| 把握力 | ◎ 非常に高い | △ 標準的 |
| 曲げ剛性 | △ やや低い | ○ 高い |
| 汎用性 | △ シャンク径が固定 | ◎ コレット交換で対応 |
| 向いた用途 | 重切削・大径エンドミル | 小径工具・高精度仕上げ |
| 振れ精度 | ○（製品による） | ◎（精度製品は高い） |
コレットチャックは「他のホルダーより保持力が低いため、太い刃物はあまり固定できない」という点が弱点です。径が大きくなる重切削では、ミーリングチャックの高い把握力が活きてきます。逆に小径工具や精密仕上げ加工では、コレットチャックの振れ精度の高さが有利に働きます。
これは使い分けが基本です。
ブラザー工作機械（マシナビ）：ミーリングチャック・コレットチャック・焼嵌めホルダーなど主要ツールホルダーの種類と特徴を図解で解説
ミーリングチャックの把握力は非常に高く、共立精機のSRミーリングチャックでは最大5,000N・m（約500kgf・m）という数値が公表されています。これはプロ用インパクトレンチの最大締め付けトルク（一般的に150〜300N・m程度）と比較しても、桁が違う保持力です。
数字だけ見ると「最強のホルダー」に見えます。意外ですね。
しかし実際の現場でよく問題になるのは、把握力ではなく「曲げ剛性」です。ユキワ精工の技術資料には次のように明記されています。「ミーリングチャックは把握力は高いのですが、剛性は低いので、横方向に倒れが発生し、高い加工音が発生します」。つまり、エンドミルで側面を削るような横方向に力がかかる加工では、チャックそのものが横に倒れるたわみが生じやすいのです。
このたわみが連続的に発生すると何が起こるでしょうか？加工面に細かい振動の跡（ビビリ）が残り、寸法精度が低下するだけでなく、エンドミルの刃先に断続的な衝撃が加わり続けて工具寿命が大幅に短くなります。把握力が高くても、剛性不足による工具の早期劣化で工具費がかさむというのは、現場でよく起こりがちな落とし穴です。
対策として、横方向の剛性が必要な場面では、高剛性コレットチャック（例：ユキワ精工のスーパーG1チャック）や焼嵌めホルダーを選択肢に入れることが有効です。焼嵌めホルダーは専用の加熱装置が必要になるものの、取付精度・剛性・保持力の三拍子が揃っており、高精度加工に最適とされています。
加工内容に合わせた選択が条件です。
重切削でシャンクが太いエンドミルを強くつかみたい場面ではミーリングチャックが有利、仕上げや細径工具の精度加工では高剛性コレット系のホルダーを選ぶ、という使い分けが現場での工具費削減と加工品質の両立につながります。
ユキワ精工株式会社 技術情報：ミーリングチャックの剛性問題と高剛性コレットホルダーとの加工音・面粗度・工具寿命の比較データ
ミーリングチャックを選ぶ際、忘れてはならないのが「シャンク規格」の確認です。ツールホルダーはチャック側と、工作機械の主軸への取り付け側（シャンク）の2つの部分で構成されており、主軸規格に合わないホルダーはそもそも取り付けができません。
シャンク規格の確認が大前提です。
日本のマシニングセンタで最も普及しているのが**BTシャンク**です。7/24テーパー（約16.6度）のテーパー形状を持ち、BT30・BT40・BT50の3サイズが代表的です。数字が大きくなるほど主軸が大型で保持力が高くなります。汎用機向けにはNTシャンクが使われます。
🔸 **BT30**：コンパクトな工作機械向け。ATC（自動工具交換）が速く省エネだが、保持力は控えめ。
🔸 **BT40**：国内の汎用マシニングセンタで最も多い規格。重切削から精度加工まで対応可能。
🔸 **BT50**：大型工作機械向け。重量が重いが、保持力と剛性に優れる。
一方の**HSKシャンク**は、テーパー面と端面の両方で主軸に密着する2面拘束構造が特徴です。テーパーが1/10と小さく中空構造のため軽量で、ATCの繰り返し位置決め精度が高い点が強みです。高速回転時にもBTシャンクに比べて振れが出にくく、高速・高精度加工を重視する工場では採用が増えています。
ただし、同じBTシャンクでも派生規格があるので注意が必要です。BTシャンクをベースに端面接触を加えた**BBTシャンク**は、フランジ端面も主軸と接触するため曲げ剛性が大幅に向上しています。また、モノタロウの技術資料によれば、プルボルトはインチ目（U5/8×11山、1インチ×8山）とミリ目（M16、M24）の2種類があり、「通常、指定のない場合80%がインチ目となります」とされています。購入時に何も指定しなければ自動的にインチ目が来ることが多いため、手持ちの工具と合わせて事前に確認しておくことが重要です。
選定の優先順位としては、まず自社機械の主軸規格を確認（BTか HSKか）し、次に加工の種類（重切削か精密仕上げか）、そして把握径（φ20・φ32・φ42など）を順番に絞り込んでいくのが確実な方法です。
monoto（ツーリング解説コラム）：BTシャンク・BBTシャンク・HSKシャンクの規格の違いと超精密ミーリングチャックの解説
高価なミーリングチャックは適切なメンテナンスを行えば長期にわたって使用できますが、現場で意外に見過ごされているのが「汚れによる性能低下」と「油分による把握力の激減」です。
BIG DAISHOWA（旧BIG KAISER）の取扱説明書には、「チャック内周、コレットの内外周、刃具のシャンク部などについた傷や溶着物、切りくずなどは取り除き、汚れなどは清浄な灯油や脱脂剤を使ってウエスで拭き取ってください」と明記されています。切りくずが微量でも挟まっていると工具の振れの原因になり、加工精度に直接影響します。
清掃は毎回が原則です。
一般的なミーリングチャックは内部に油分が付着すると締め付け力が「大幅に低下」します。クーラント使用環境で油分がホルダー内部に侵入した状態で工具を装着すると、見かけ上は締め付けられていても実際の把握力が著しく落ちており、加工中に工具が抜け出す危険があります。工具の飛び出しは重大な設備トラブルや事故につながるリスクがあるため、特に注意が必要です。
また、取扱説明書では「逃げ面摩耗が0.4mm以上の工具は使用しないでください」との記載があります。これはチャック側ではなく刃物側の話ですが、摩耗した工具を無理に使うと切削抵抗が増大し、チャックへの負荷も増すため、チャック本体の寿命にも間接的に影響します。
メンテナンスのポイントをまとめると次の通りです。
- 🔧 工具着脱のたびにシャンク部・チャック内径を乾いたウエスで拭き取る
- 🔧 傷・溶着物は灯油や脱脂剤を使って除去する（金属たわし等は使用しない）
- 🔧 油分が多い環境ではスリット付き構造のチャックを選択する
- 🔧 チャックボディに目視できるキズや変形がある場合は交換を検討する
- 🔧 締め付けトルクは規定値を守る（過トルクはローラーの損傷原因になる）
これは痛いですね、見落としがちですが工具費に直結する問題です。消耗品コストを抑えたい現場こそ、日々の清掃と点検を徹底する価値があります。
BIG DAISHOWA：ニューハイパワーミーリングチャック公式取扱説明書（メンテナンス手順・禁止事項の詳細）
金属加工の現場では、工具費は生産コストの中で見えにくいコストとして扱われがちです。しかし実際には、チャック選択のミスが工具費に直接影響するケースが少なくありません。
工具費は地味に効きます。
ユキワ精工の技術資料では、振れ精度の高いツールホルダーを使用することで「1本の工具での加工個数の増加が十分に期待でき、工具交換回数も減り、加工費の削減に大きく寄与します」と説明されています。つまり、チャックの購入費をケチって振れ精度の低いホルダーを使い続けると、エンドミルの消耗が早まり、長い目で見たときの工具費が増えるという逆説的な状況が起こります。
また、ミーリングチャックの曲げ剛性が不足している場合、送り速度を上げると加工面に異常音やビビリが発生するため、やむを得ず送りを落として対応することになります。この「送りを落とす」という判断がサイクルタイムの増大につながり、1台の機械で1日に加工できるワーク数が減少します。機械稼働率が下がると、固定費（機械のリース費・人件費・場所代）に対する回収効率が悪化します。
どのチャックを選べばよいかというと、一概には言えません。重切削と高速仕上げが混在する現場では、ミーリングチャックと高剛性コレットチャックを用途別に使い分けるのが合理的です。たとえば、φ25以上の大径エンドミルでの荒削りにはミーリングチャック、φ12以下の小径エンドミルでの仕上げには高精度コレットチャックという分け方は、工具費と加工品質の両立に有効です。
結論はコスト全体で考えることです。
チャック1本の単価は数千円〜数万円ですが、それによって削れる工具寿命・サイクルタイム・加工品質を含めた「トータルコスト」で考えることが、現場の改善につながる視点です。ホルダー選びは「工具を掴むだけの道具」ではなく、加工の結果を左右する重要な投資として捉えることが大切です。
アスク（工作機械ツーリング解説）：ミーリングチャック・焼嵌めホルダー・コレットチャックの特性比較と用途別の選定指針
