クランクシャフト鍛造工程の全手順と品質管理のポイント

クランクシャフト鍛造の工程と品質管理の要点

温度管理のミス1回で、素材ごとスクラップになり数万円が一瞬で消えます。

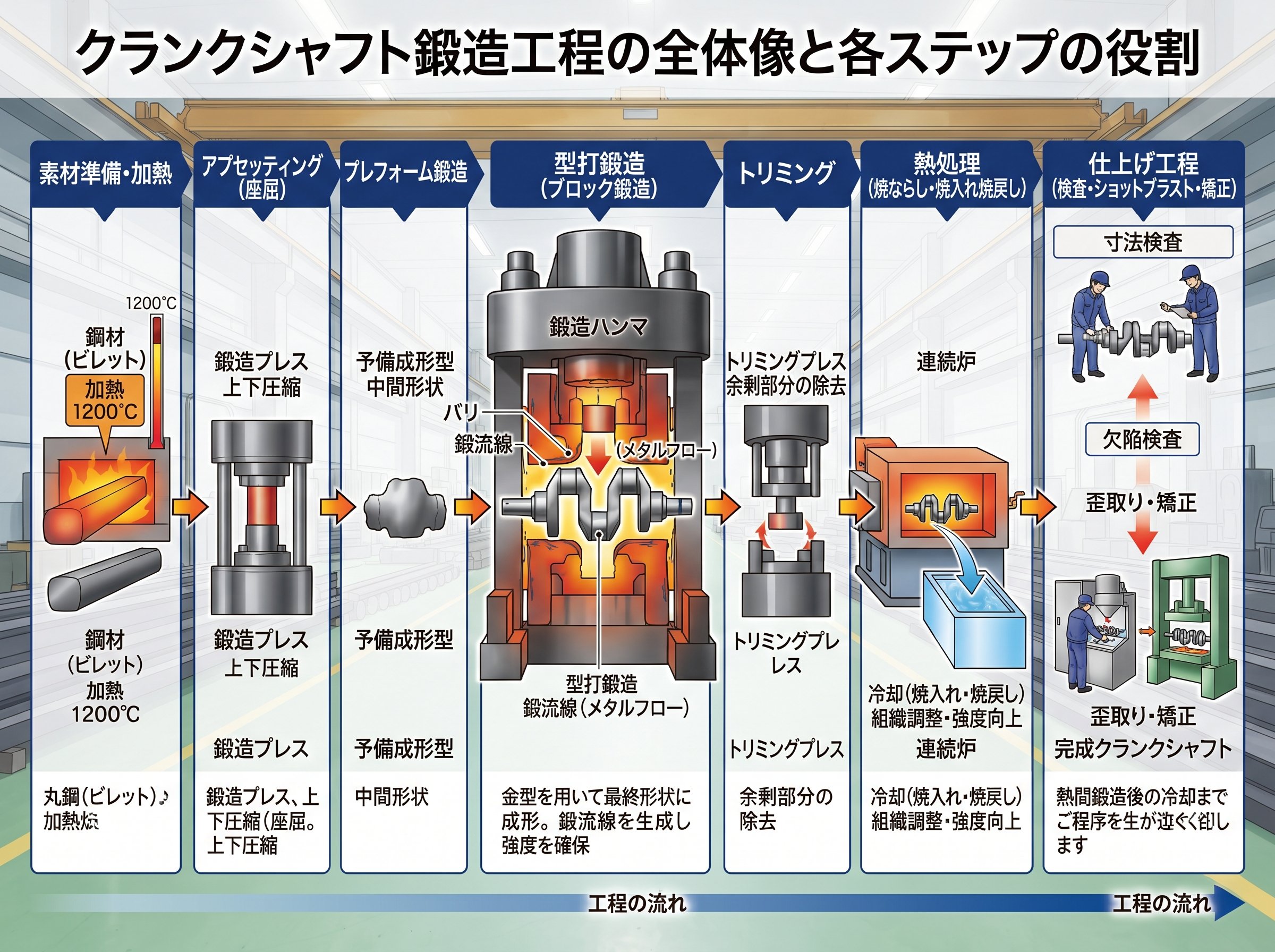

クランクシャフト鍛造工程の全体像と各ステップの役割

クランクシャフトはエンジンのピストン往復運動を回転運動に変換する中核部品です。その構造は複雑で、ジャーナル・クランクピン・カウンターウェイト・メインシャフトが一体となって高強度を要求されます。

こうした要件から、クランクシャフトの製造には熱間型鍛造が採用されるのが業界標準です。熱間鍛造は金属を高温に加熱することで塑性を向上させ、複雑形状への対応と高い強度を同時に実現できます。

熱間型鍛造によるクランクシャフトの製造工程は、大きく以下の順序で進みます。

工程順	工程名	主な内容
①	材料切断	製品重量に合わせて素材を切断
②	加熱	1200〜1250℃まで加熱し塑性を高める
③	予備成形（荒地取り）	材料配分の適正化・歩留まり向上
④	荒打ち	最終形状に近づける粗成形
⑤	仕上打ち	製品形状への最終鍛造
⑥	バリ抜き	プレス機でバリを除去
⑦	整形（サイジング）	寸法精度を整える
⑧	冷却・熱処理	硬度・靭性の調整
⑨	機械加工・研磨・検査	精密仕上げ・出荷前品質確認

この流れの中で特に重要なのが、加熱〜冷却にかけての温度管理と、予備成形の精度です。つまり「工程の前半で決まる」というのが基本です。

予備成形（荒地取り工程）は材料の配分を最適化し、後工程での欠肉やバリの発生を抑える目的があります。日本製鉄の研究報告によると、荒地設計の最適化が材料歩留まり向上の主目的とされており、この工程を省略または軽視すると最終製品の品質に直接影響します。

鍛流線（メタルフロー）も重要な概念です。熱間鍛造では金属の繊維状の組織が製品形状に沿って連続するため、切削加工品より高い疲労強度が得られます。クランクシャフトのような高負荷部品にとって、この鍛流線の活用は大きなメリットになります。

参考情報として、神戸製鋼所によるクランクシャフト鍛造工程の詳細（製鋼〜鍛造〜機械加工まで）は以下のページで確認できます。

鍛造品（クランクシャフト）の製造工程｜株式会社神戸製鋼所

クランクシャフト鍛造工程における温度管理の重要性と具体的な数値

熱間鍛造では「温度管理がすべての起点」です。この工程で失敗すると、後から取り返しがつかなくなります。

加熱工程では、鋼材を1200〜1250℃まで加熱します。この温度に到達させることで金属の塑性（変形しやすさ）が最大化され、複雑なクランクシャフト形状への成形が可能になります。しかし、温度が高すぎると「オーバーヒート」が起き、結晶粒が粗大化して材料特性が著しく劣化します。そのまま鍛造しても製品にならないため、素材ごとスクラップとして廃棄するしかありません。

一方、温度が低すぎると別のリスクが生じます。欠肉（型が充填されずに凹む不良）や金型割れが発生し、ロスが積み重なります。

冷却工程も同様に精密な管理が求められます。鍛造後の冷却速度は0.2〜1.0℃/秒の

エアダスター 電動エアダスター ブロワー 小型 ブロアー 250000RPM高速回転 強力 最大風速120m/s 無段階風量調整 5種類ノズル付き LEDライト付き Type-C充電式 PC掃除/エアコン/キーボード/車内/洗車用/照明等 収納ボックス 日本語取扱説明書 (ブラック)
