工具折損検出センサの種類と正しい選び方完全ガイド
工具折損検出センサの種類・仕組み・選び方を金属加工の現場目線で徹底解説。接触式・非接触式・間接式の違いから導入時の注意点まで、あなたの現場に最適なセンサはどれですか？
金属加工ガイド
工具折損検出センサの種類・仕組み・選び方を完全解説
センサを導入しても、折損した工具で加工した不良品が最大100個出てから気づくことがあります。

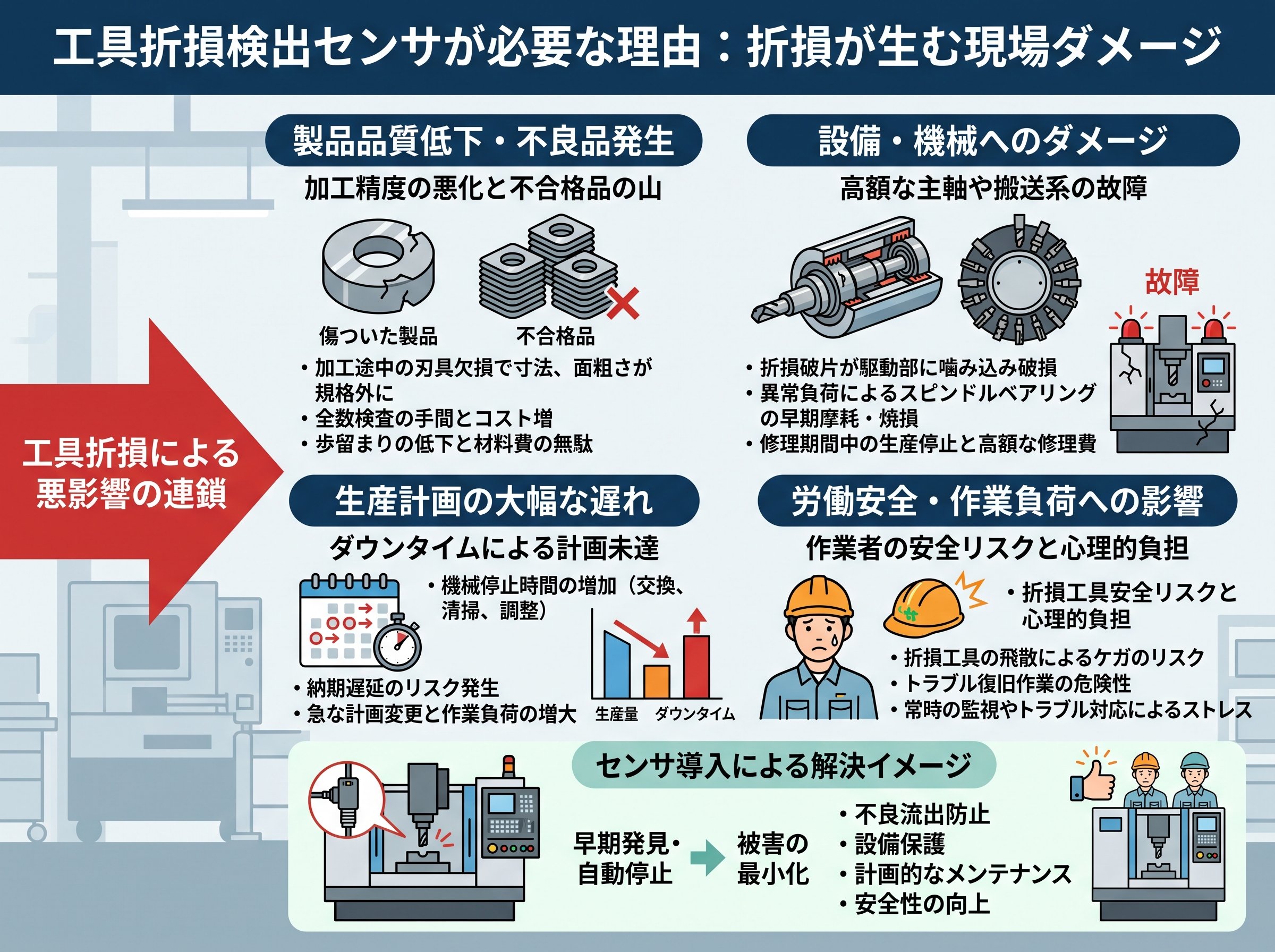

工具折損検出センサが必要な理由：折損が生む現場ダメージ
工具折損検出センサの重要性は、「工具が折れたらすぐわかる」という思い込みを崩すところから始まります。マシニングセンタをはじめとするNC加工機は、ATC（自動工具交換機能）によって無人でも連続加工を続けます。作業者が目を離した隙にドリルやタップが折れても、機械はそのまま加工サイクルを回し続けます。つまり、折損を検知する仕組みがなければ、気づいた時には大量の不良品が出た後という事態が起こりえます。
THK社の事例では、タップ工具が折損した状態で2個のワークを連続加工してしまい、このまま検知なしで稼働を続けると1ロット分の約100個が不良になる危機があったとされています。実際にはOMNIedgeシステムが異常波形を即時検知して自動停止し、「加工4時間＋手直し4時間＝合計8時間分の無駄」を削減できたと報告されています。これはシンプルな話ですね。折損検知が1秒でも遅れると、その間に出来上がったワークはすべてスクラップになり得ます。
工具折損が引き起こす問題は不良品だけではありません。特定できない折損発生時刻をさかのぼって、一定期間のワークを全数検査しなければならないケースもあります。品質確認作業が増えるうえ、検査中は生産を一時停止するため、稼働率がさらに低下するという二重のダメージが生じます。OSGの社内調査によれば、1台のマシニングセンタで1日20回の工具交換が発生する場合、工具管理にまつわる時間損失は年間100万円相当に達するという試算もあります。
対策は「折れたら交換」という後手の運用から、「折れた瞬間に止める」または「折れる前に気づく」という前向きな運用への転換です。それを実現するのが工具折損検出センサです。
工具折損検出センサは今や、大手メーカーの量産ラインだけでなく、専用機・自動機を持つ中小の金属加工現場でも標準的な設備として広がっています。導入の第一歩は、センサの種類と自社の加工環境の違いを正しく理解することです。
参考：工具折損を検知する方法・原因・問題について詳しく解説されています。
工具折損を検知する方法とは？ – 富士電機
工具折損検出センサの3種類：接触式・非接触式・間接式の違い
工具折損検出センサは大きく3つに分類されます。それぞれの仕組みと、現場で使う際の特性を把握しておくことが重要です。
まず接触式センサ（ニードル式・タッチプローブ式）は、加工終了後にニードル（針）を工具に直接当てて、工具の存在を確認する方式です。工具が折れていれば、ニードルが先端まで回り込んでストロークエンドに達するため、「判定信号OFF→折損あり」と判定します。メトロール社のDFMシリーズはエア駆動式を採用しており、制御モーターが不要なため、クーラントがかかる環境でもIP67の防水性で安定して動作します。対応できる最小ドリル径はφ0.5mmと極小工具にも対応可能です。誤検知が少なく低コストで高信頼性が特徴ですね。
一方でデメリットもあります。ニードルを接触させるために1〜2秒程度の時間がかかるため、1サイクルごとにチェックを行うとサイクルタイムが積み上がっていきます。また、ニードルが接触できる位置より根元側で起きた折損や、微小な欠けは検知が難しい場合があります。
次に非接触式センサ（レーザー式）は、工具の長さや径をレーザーで非接触に測定し、基準値と比較することでOK/NGを判定します。接触式よりも検査スピードが速く、タクトタイムへの影響が少ない点が強みです。レニショーのレーザー式ツールセッターは、工具の折損検出だけでなく、径方向の振れのモニタリングや工具長計測にも対応しており、使途の幅が広い製品です。
ただし、レーザー式の弱点は加工機内のクーラントやオイルミストによる汚染です。レーザー照射部やレシーバー部が油分で覆われると、誤検知（本来折れていないのに「折損あり」と判定する）が起きる可能性があります。これは使えそうですが、環境整備とセットで考える必要があります。エアパージ機能（センサ面に空気を吹き付けて汚染を防ぐ仕組み）を備えた製品を選ぶのが基本です。
3つ目の間接式センサ（電流センサ・振動センサ・電力センサ）は、工具の状態変化を「主軸への負荷変化」として間接的に検知する方式です。工具が折損すると主軸負荷が急激に低下し、この変化をリアルタイムで捉えます。加工中に検知できるため、サイクルタイムへの影響がゼロであること、そして工具が完全に折れる前の「摩耗兆候」を捉えられる可能性があることが、他の方式にない強みです。
間接式の注意点は、工具種類や加工条件ごとに「正常な負荷パターン」を学習・設定する必要があり、導入と運用に専門的な知識が求められることです。三菱電機・富士電機・THK（OMNIedge）など複数のメーカーがこのカテゴリの製品を展開しており、AIと組み合わせて自動学習・自動判定する製品も増えています。
参考：5種類の工具破損防止手法を現場視点で詳細比較しています。
工作機械における工具破損対策：防止方法の種類・選び方 – 西武商工
工具折損検出センサの選び方：加工環境・工具径・自動化レベルで決める
工具折損検出センサを選ぶ際に最初に確認すべきなのは、「検出したい最小工具径」です。これが条件です。例えばφ0.5mmの細径ドリルを使う工程では、ニードルの接触精度が問われ、対応機種が限定されます。メトロールDFMシリーズやトミタ取扱いのBK Mikroシステムはいずれも最小検出径φ0.5mmに対応していますが、製品によっては「φ1mm以下の小径工具は別途取り付け調整が必要」という条件が付く場合もあるため、スペックシートをよく確認することが重要です。
次に確認すべきはクーラント環境です。クーラント量が多い環境では、レーザー式よりもエア駆動式の接触センサの方が安定した動作が期待できます。反対に、タクトタイムを削りたいハイスピード量産ラインでは、検知速度が速い非接触式が選ばれるケースが多くなります。
無人夜間運転を想定するかどうかも重要な判断軸です。接触式・非接触式センサは「工具が折れたかどうかを確認する」受動的な方式であり、折れた後にサイクルを止めるのが目的です。これに対し、電流センサや振動センサによる間接式は「折れかけている予兆をリアルタイムで検知し、加工中に即停止できる」能動的な方式です。夜間の無人運転で不良品の連続排出を防ぎたい現場では、間接式または間接式と接触式の組み合わせが有効です。
コスト面では、接触式（エア駆動式ニードル）が最もコストを抑えやすい選択肢です。高額な制御モーターやコントロールユニットが不要なモデルもあり、BK Mikroのような製品は価格帯10万円台から入手できます。レーザー式はセンサ本体に加えてエアパージユニットや制御系の費用がかさむことがあり、導入コストは比較的高めになります。AI搭載のIoT統合型は機能が最も豊富ですが、初期投資と導入後のチューニング期間も必要です。
また、既存の設備への後付け（レトロフィット）対応かどうかも確認が必要です。古い工作機械でもクランプ式の電流センサを使えばNC装置の改造なしに後付けできる製品がある一方、機種によっては対応外の場合もあります。接触式センサはM22取付径の互換性を確認することで、旧来製品との入れ替えも容易に行えます。
| 方式 | 検知タイミング | クーラント耐性 | サイクルタイム | 導入コスト |
|---|---|---|---|---|
| 接触式（ニードル） | 加工後 | ⭕ 高い | ⚠️ 1〜2秒増加 | 💰 低〜中 |
| 非接触式（レーザー） | 加工後/サイクル間 | ⚠️ 汚染注意 | ⭕ 短い | 💰💰 中〜高 |
| 間接式（電流・振動） | 加工中リアルタイム | ⭕ 高い | ⭕ 影響なし | 💰💰💰 中〜高 |
レーザー式センサの「意外な落とし穴」と現場での対策ポイント
レーザー式の工具折損検出センサは、非接触で高速判定ができる先進的な方式として人気があります。しかし、導入現場からは「思っていたより誤検知が多かった」という声が上がることがあります。これは意外ですね。
誤検知の主な原因は、オイルミストやクーラントの飛沫によるレーザー光路の遮断です。工作機械の機内は加工時に大量のクーラントが飛散し、超微細な油滴が霧状に漂います。このミストがレーザーの照射面やレシーバー面に付着すると、工具が正常な状態でもセンサが「工具折損あり」と誤判定してしまいます。誤検知が起きるたびに機械が停止し、作業者が確認に走るという無駄が生じます。
対策の基本は、レーザーセンサにエアパージ機能を持つ機種を選ぶことです。センサ面に常時エアを吹き付けることで、ミストや油の付着を物理的に防ぎます。加えて、センサの設置場所を「クーラントが直接かかりにくい位置」に工夫することも有効です。レニショーのレーザーシリーズは、このエアパージ機能と設置位置の最適化について詳細なセットアップガイドを提供しており、参考にできます。
もう一つ、見落とされがちな注意点があります。レーザー式センサは工具の「長さ」や「径」を測定することで折損判定を行いますが、このチェックは工具交換後やサイクルの合間に実施するのが一般的です。つまり加工中に折れても、次のチェックタイミングまでその折損を検知できません。折れた状態のまま複数のワークを加工してしまうリスクがゼロにはならないということです。これは無人運転時に特に気をつける点です。
この弱点を補うために、レーザー式の折損検出に加えて、加工中の電流監視（間接式）を組み合わせる「ハイブリッド構成」を採用する現場が増えています。レーザー式で工具の有無と基本状態を確認しつつ、電流監視でリアルタイムの異常を拾う方式です。組み合わせで考えるのが現代的な発想です。
参考：レーザー式と接触式の特性比較・工具計測製品を掲載しています。
工具計測および工具折損検出製品 – Renishaw（レニショー）
間接式センサ（電流・振動）の活用：AI連携で変わる工具管理の未来
間接式センサによる工具折損検出は、電流センサや振動センサを使って主軸の負荷変化を監視する方式です。従来の接触式やレーザー式と最も大きく異なる点は、「加工中にリアルタイムで検知できること」です。つまり、工具が折れた瞬間に機械を止めることができます。
主軸電流監視の仕組みはシンプルです。工具が折れると切削負荷が急激に低下し、電流値が異常に低くなります。逆に工具の摩耗が進行している場合は、切削抵抗が増えるため電流が徐々に上昇します。このパターンを閾値でとらえることで、折損だけでなく摩耗の予兆もキャッチできます。
振動センサ（AE：アコースティックエミッション）はさらに精密な検知が可能で、工具が完全に折れる前に発生するマイクロチッピング（刃先の微小なチップ欠け）が出す高周波の弾性波を検知します。チタンや焼入鋼など難削材を扱う工程では、工具への負荷が大きくチッピングが頻発しやすいため、AEセンサの早期検知能力が特に威力を発揮します。
ただし、間接式センサの運用には一定のノウハウが必要です。同じ工具を使っていても、材質の変更や切削条件の見直しがあると正常な負荷パターンが変わるため、そのたびに閾値の再設定や学習のやり直しが必要になります。三菱電機の「eM-CUBES」や富士電機の「OnePackEdge MARSYS」など、専用の解析ソフトを組み合わせることで、工具・ワークごとに閾値を設定し、誤検知を抑えた安定運用が実現できます。
近年はAIとの組み合わせで、この設定の手間が大幅に軽減されています。THKのOMNIedgeは正常加工時のデータをAIに学習させることで、ツール・ワーク別の閾値を自動生成し、人手での調整を最小化します。既存の工作機械のケーブルにクランプ式の電流センサを挟むだけで後付け導入できる点も特徴で、メーカーや機種を問わず幅広い設備に対応します。
結論はシンプルです。夜間無人運転を行う現場、多品種少量で工具交換頻度が高い現場、難削材を扱う精密加工の現場では、間接式センサのリアルタイム検知能力は大きなアドバンテージになります。
参考：電流センサを活用したリアルタイム工具折損検知の事例と仕組みを解説しています。
工具欠損をリアルタイムに検知して不良品の連続排出防止 – THK OMNIedge
工具折損検出センサの導入ステップと失敗しないための注意点
工具折損検出センサを初めて導入する際に、現場でよく起きるつまずきがあります。「とりあえず安いセンサを付けたけど、肝心の工程では使えなかった」というケースです。失敗を避けるためのステップを整理しておきましょう。
まず、導入前に「どの工程で何の工具が折れやすいか」を確認することが出発点です。ドリル・タップ・リーマなど折損しやすい工具の種類と径を洗い出し、それに対応したセンサを選ぶことが基本です。ドリル径φ1mm未満の小径工具が混在する工程では、対応径のスペックを必ず確認してください。
次に、センサの取付位置と取付方式の確認が必要です。接触式センサはM22取付径が主流ですが、既存の設備との干渉がないかをチェックします。スペースが限られる専用機では、コンパクトなセンサ本体のサイズが選定の決め手になることもあります。エア駆動式センサはエアチューブ（φ4×2.5推奨）の配管も必要です。
信号出力（NPN/PNP）の適合確認も忘れてはいけません。NC装置との入出力仕様が合わないと、そのままでは接続できません。メトロールDFMシリーズはNPN/PNP両対応の形式をラインアップしているため、既存設備への接続に比較的対応しやすくなっています。
導入後には「検知のタイミングをどこに組み込むか」をNCプログラムに反映させる必要があります。加工完了後に毎回センサチェックを実行する場合は、サイクルタイムへの影響を把握しておくこと。1サイクルあたり1〜2秒の増加でも、量産ラインでは年間換算すると相当な時間になります。
最後に、センサ導入効果の評価指標を事前に決めておくことが大切です。「不良品の発生件数」「折損後の連続加工個数の削減」「全数検査の発生頻度」など、定量的な指標があれば導入効果の見える化と現場への定着が進みやすくなります。
- ✅ 検知対象の工具径を確認する：最小対応径φ0.5mmかどうかを仕様書で確認する
- ✅ クーラント環境を確認する：多クーラント環境ではエア駆動式・接触式が安定しやすい
- ✅ 信号出力の仕様を確認する：NPN/PNPの適合をNC装置の仕様に合わせる
- ✅ サイクルタイムへの影響を試算する：接触式は1〜2秒のチェック時間を考慮する
- ✅ 夜間無人運転の有無を確認する：無人稼働が多い現場には電流/振動監視の追加を検討する
- ✅ 導入効果の指標を事前に決める：不良品件数・連続加工個数・全数検査頻度で評価する
参考：エア駆動式工具折損検出センサDFMシリーズの仕様・動作説明を掲載しています。
工具折損検出センサ DFMシリーズ – メトロール
