コンタリング加工とヘリカル加工の違いと正しい使い分け

コンタリング加工とヘリカル加工の違いと正しい使い分け

コンタリング加工を選ぶと、ドリルより工具寿命が最大2倍以上伸びることがある。

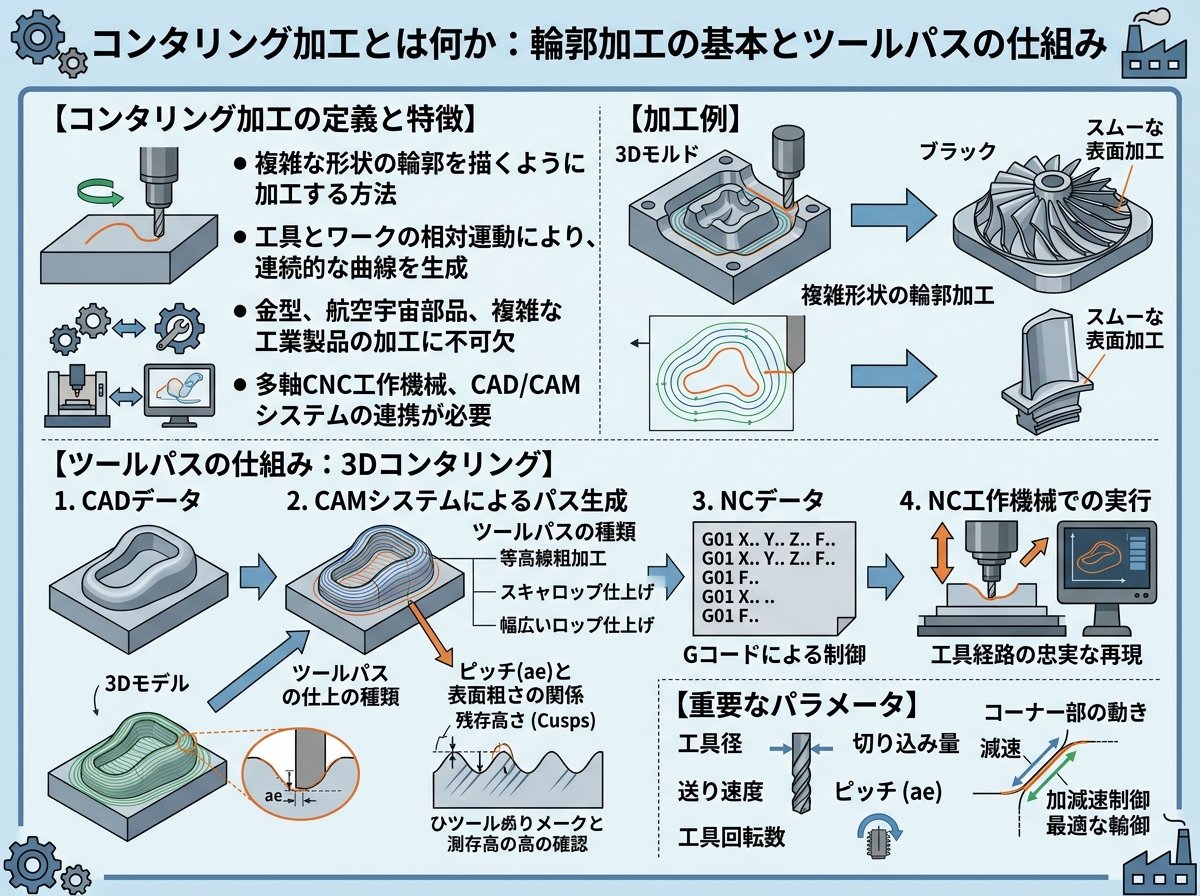

コンタリング加工とは何か：輪郭加工の基本とツールパスの仕組み

コンタリング（Contouring）は「輪郭」を意味する英語CONTOURから来ており、コンタリング加工とはその名の通り「輪郭加工」のことです。エンドミルを使い、ワークの外形や内側の形状に沿って工具を動かしながら削り出す加工方法で、同一高さ（Z値が一定）でXY軸の2軸を制御しながら等高線状にツールパスを描くのが最大の特徴です。

外径コンタリング加工ではワークの外周を削り、内径コンタリング加工では穴や溝の内周をくり広げます。側刃（フルート側面）が主に材料と接触するため、高速加工との相性が良く、仕上げ加工や形状の精密な輪郭出しに向いています。つまり「同じ深さで形を整える」のがコンタリング加工の基本です。

加工時の切削速度と1刃あたりの送り量は、側面加工条件を基準に設定します。ダウンカット（順切り）方向で送ることで、びびりを抑えながら良好な表面粗さが得られます。切削速度を20%上げると工具寿命が約半分に低下するという実験データも報告されているため、条件設定は慎重に行うことが原則です。

コンタリング加工の主な用途は次の通りです。

• 🔵 曲面（倣い）加工：金型の外周輪郭を3Dで追うような多層等高線ツールパス




• 🔵 任意の内径加工：穴の仕上げや既存穴の拡大




• 🔵 外形の側面仕上げ：直線・曲線が混在する複雑な外形の精度出し

穴の拡張加工においては、ボーリング加工の代わりにコンタリング加工（2軸）が使われることがあります。特に工具の突き出し量が短くて済む条件では、コンタリングは高い真円度と同心円度を発揮します。これは使えそうですね。ただし穴の深さが切込み量（ap）を超える場合には、後述するヘリカル加工に切り替えることが推奨されます。

参考：Sandvik Coromantによる穴・キャビティ/ポケットのフライス加工の詳細解説。コンタリングとヘリカルの使い分け基準が図解されています。

穴とキャビティ/ポケットのフライス加工 – Sandvik Coromant

ヘリカル加工とは何か：らせん状ツールパスで行う3軸制御の穴加工

ヘリカル加工は、エンドミルがまるでねじを描くようにらせん状の軌道でワークに切り込む加工法です。XY軸の円弧補間とZ軸の直線送りを同時制御する3軸同時加工であり、コンタリング加工との最も根本的な違いはこの「Z軸も同時に動く」点にあります。

ドリルが特定径の穴にしか対応できないのとは異なり、ヘリカル加工では1本のエンドミルでプログラム上の円弧半径を変えるだけで、様々な径の穴を加工できます。直径25mmを超える穴をドリルで開けようとすると専用工具が必要になりますが、ヘリカル加工なら既存のエンドミルで対応でき、工具コストを大幅に削減できます。

ヘリカル加工の主なメリットは以下の4点です。

• ⚙️ 工具集約：1本のエンドミルで複数径の穴に対応し、工具交換の時間を短縮




• ⚙️ 切削抵抗の低減：径方向切込みが小さいため機械への負担が軽く、薄肉ワークや低剛性機にも対応可能




• ⚙️ 切りくず排出性の向上：純粋なダウンカットが実現でき、切りくず量も増大するため深穴でもトラブルが少ない




• ⚙️ 多様な穴加工への対応：貫通穴・止まり穴・座ぐり・ポケットアプローチまで幅広く使用可能

一方で注意点もあります。コンタリング加工と比べてNCプログラムが複雑になり、特に「ランピング角度」の管理が重要です。ランピング角度とは、工具がZ軸方向に切り込む際の傾斜角度のことで、エンドミルごとに上限値が設定されています。この上限を超えた急角度で切り込むと、工具底刃に過大な負荷がかかり、折損リスクが著しく高まります。MisumiやSandvik Coromantの資料では、ヘリカル加工時のZ方向傾斜角の目安は2〜3°程度とされています。この条件が基本です。

参考：ヘリカル加工のNCプログラム作成方法・計算式・工具選定ポイントをわかりやすく解説した記事。現場での実践知識が豊富です。

ヘリカル加工とは？やり方からNCプログラムの計算方法まで解説

コンタリング加工とヘリカル加工の違い：軸数・用途・切削条件を徹底比較

ここで両者の違いを整理します。一番大事な差は「軸数」です。

項目	コンタリング加工	ヘリカル加工
制御軸数	2軸（XY）	3軸（XYZ同時）
主なツールパス	等高線状（Z一定）の輪郭	らせん状（Z変化しながら円弧）
主な用途	外形・内径の輪郭仕上げ、穴拡大	穴あけ・ポケットアプローチ・ねじ切り
加工深さの柔軟性	ap（切込み量）の範囲内	深穴にも対応（らせん繰り返し）
切削条件の基準	側面加工条件	溝加工条件をベースに補正
NCプログラムの複雑さ	比較的シンプル	送り速度補正計算が必要
びびりへの強さ	条件が合えば安定	径方向切込みが小さく優れる

コンタリング加工は「同じ深さで輪郭を追う」、ヘリカル加工は「深さを変えながら穴を掘る」というイメージです。この違いを理解することが、正しい選択の第一歩です。

Sandvik Coromantの技術情報によると、穴の拡張加工においてヘリカル加工（3軸）とコンタリング加工（2軸）は代替的に使用できますが、「穴の深さが切込み量（ap）の最大値より深い場合」や「びびりが発生しやすい加工環境」ではヘリカル加工が推奨されています。また、突き出し量が長い工具を使う場面でも、ヘリカル加工のほうが真円度・同心円度が高くなる傾向があります。厳しいところですね。

一方、コンタリング加工（2軸）は突き出し量が比較的短く、剛性を確保しやすい条件では、より高い切削速度が使えるというメリットがあります。外径コンタリングでは、径方向切込みaeがヘリカル加工より小さくなるため、さらに高速な条件設定が可能です。

参考：ミスミ技術情報によるエンドミルのツールパス別解説。各加工法の違いと条件設定の早見表あり。

エンドミルでの加工方法（ツールパス） – ミスミ技術情報

コンタリング加工とヘリカル加工の正しい使い分け：現場での判断基準

どちらの加工法を選ぶかは、加工する形状・深さ・材質・機械の状態という4つの要素で決まります。ここを押さえれば判断に迷いません。

まず、「穴を新たに開けるか、輪郭を整えるか」 という目的で大きく分かれます。中実のワークに穴を開けたい、またはポケット加工の入り口を作りたい場合はヘリカル加工が第一候補です。既存の穴や外形の輪郭を高精度に仕上げたい場合はコンタリング加工が適しています。

次に、穴の深さ を確認します。1回のパスで対応できる軸方向切込み量（ap）を超える深さの穴加工が必要な場合は、らせん状に繰り返し切り込めるヘリカル加工を選びます。たとえばΦ30mmのエンドミルで深さ20mmの穴を加工する場合、1パスのapが5mmだとすれば、コンタリング加工では1パスしか切り込めませんが、ヘリカル加工なら4〜5回転しながら目標深さまで到達できます。

材質についても重要な判断基準があります。チタンや難削材など切削抵抗が高い材料では、ヘリカル加工の方が径方向切込みを小さく保てるため工具への負担が少なく、工具寿命の面で有利です。Sandvik Coromantは航空宇宙産業のチタン構造フレーム加工において、内周肩削りフライス加工（2軸）よりもヘリカル加工（3軸）を先に検討するよう推奨しています。

機械の状態では、ヘリカル補間機能 の有無を確認する必要があります。古い機械や一部の廉価なNCコントローラには、ヘリカル補間がオプション扱いになっているケースがあります。その場合は無理にヘリカル加工を選ばず、コンタリング加工とランピング加工を組み合わせる方法を検討します。ヘリカル補間機能の有無は必須確認事項です。

工具マガジンのスペースが限られている現場では、ヘリカル加工の「1本で複数径に対応できる」メリットが特に生きてきます。たとえばΦ25mmを超える穴をドリルで開けるには専用の大径ドリルが必要ですが、ヘリカル加工なら既存のエンドミルを転用でき、工具本数を削減しながらコスト管理しやすくなります。これは使えそうです。

ヘリカル加工でありがちな失敗とその回避法：工具折損・びびり・寸法不良を防ぐ

ヘリカル加工でもっとも多いトラブルが、工具の底刃への過負荷による折損です。原因はほぼ決まっています。ランピング角度の超過が最大のリスクです。

ランピング角度とは、工具が1回転する間にZ軸方向に切り込む角度（傾斜角）のことです。各メーカーのエンドミルには、カタログや取扱い仕様書に最大ランピング角度が記載されており、ミスミの技術資料ではこの目安を「2〜3°」としています。これを守れば問題ありません。しかし現場では「もっと早く切り込みたい」という判断でこの値を無視した設定をしてしまい、高価なエンドミルを1本無駄にするケースが少なくありません。

送り速度の設定ミスも頻発するトラブルです。ヘリカル加工では、プログラムに入力する「工具中心送り速度」と、実際にワークを削る「刃先送り速度」が一致しません。内径加工では刃先の移動距離が工具中心よりも短くなるため、プログラムの指令送りをそのまま使うと刃先が意図より遅くなり、加工効率の低下や工具寿命の短縮につながります。正確な計算式は次の通りです。

• 📐 内径加工時：工具中心送り速度 ＝ 刃先送り速度 × (加工円弧半径 − 工具半径) ÷ 加工円弧半径




• 📐 外径加工時：工具中心送り速度 ＝ 刃先送り速度 × (加工円弧半径 ＋ 工具半径) ÷ 加工円弧半径

この補正を手計算で毎回行うのは手間がかかります。現場での対策として、CAMソフトを使うと工具軌道・ランピング角度・送り速度補正が自動で計算され、エラーを大幅に減らすことができます。CAMへの切り替えが難しい場合でも、工具メーカーが提供する切削条件計算シートを活用することで、手計算ミスのリスクを下げられます。

また、カッター径の選択ミスによる「へそ残り」も要注意です。ヘリカル加工で止まり穴を加工する際、工具径が穴径に対して大きすぎると穴底の中央に削り残し（へそ）が発生します。センターカット付きのエンドミルを使うか、最後に底面を一周仕上げる工程を追加することで対処できます。センターカット対応工具は必須です。

参考：Sandvik Coromantによるランピング・ヘリカル加工の詳細技術解説。ピッチ計算や送り速度補正の考え方が具体的に説明されています。

加工：2軸ランピングおよびヘリカル加工 – Sandvik Coromant

【独自視点】コンタリング加工とヘリカル加工の「ハイブリッド活用」で加工コストを最適化する

多くの現場では、コンタリング加工とヘリカル加工を「どちらか一方」で考えがちです。意外ですね。しかし実際には、この2つを同一ワークの中で組み合わせる「ハイブリッド活用」が、工具寿命・加工時間・品質の三つを同時に最適化するアプローチとして注目されています。

具体的な手順は次の通りです。まずヘリカル加工でポケットや穴の「アプローチ」を行い、所定の深さまで工具をらせん状に切り込みます。この段階では切削抵抗を低く保ちながら安全に深さを確保します。次に、同じ深さに到達したら工具をZ軸固定のまま、コンタリング加工に切り替えて内径や外形の輪郭を仕上げます。コンタリング加工は側刃主体の高速加工が可能なので、荒取り後の仕上げ工程に最適です。

このハイブリッドアプローチの最大のメリットは、工具1本で「下穴作成→輪郭仕上げ」まで完結できる点です。工具交換の回数を減らし、段取り時間を削減できます。Sandvik Coromantが示す「3DキャビティはヘリカルとコンタリングのW使いが第一推奨」という考え方もこれと一致します。

さらに、コンタリング加工をヘリカル加工のうちの「最終仕上げパス」として組み込むCAMのツールパス設計も有効です。多くの現代的なCAMソフト（Mastercam、Fusion 360など）では、このようなコンビネーションパスをテンプレートとして設定できます。初めてCAMを導入する際には、このハイブリッドパスの組み方を覚えておくことで、現場の効率化に直結します。

ただし注意点があります。同じ工具でヘリカル→コンタリングと切り替える場合、工具摩耗の状態を確認することが大切です。ヘリカル加工で底刃に摩耗が進んだ工具をそのままコンタリングに使うと、側刃のみに過大な負荷がかかり、仕上がり寸法に誤差が生じることがあります。工具寿命管理の仕組みをCAMや機械のNCと連携させておくと、こうした見落としを防げます。工具寿命管理との連携が条件です。

参考：エンドミル加工全般のツールパス種類と特徴・用途を一覧で確認できる総合解説ページ。コンタリング・ヘリカルを含む5種の比較に役立ちます。

エンドミル加工方法の全知識！特徴と効率的な使い方を徹底解説
