インクリメンタル成形トヨタが変える金属加工の未来

インクリメンタル成形とトヨタの取り組みを金属加工従事者が知っておくべき理由

プレス金型への投資なしで本物のボデーパネルが量産ラインと同品質で仕上がっています。

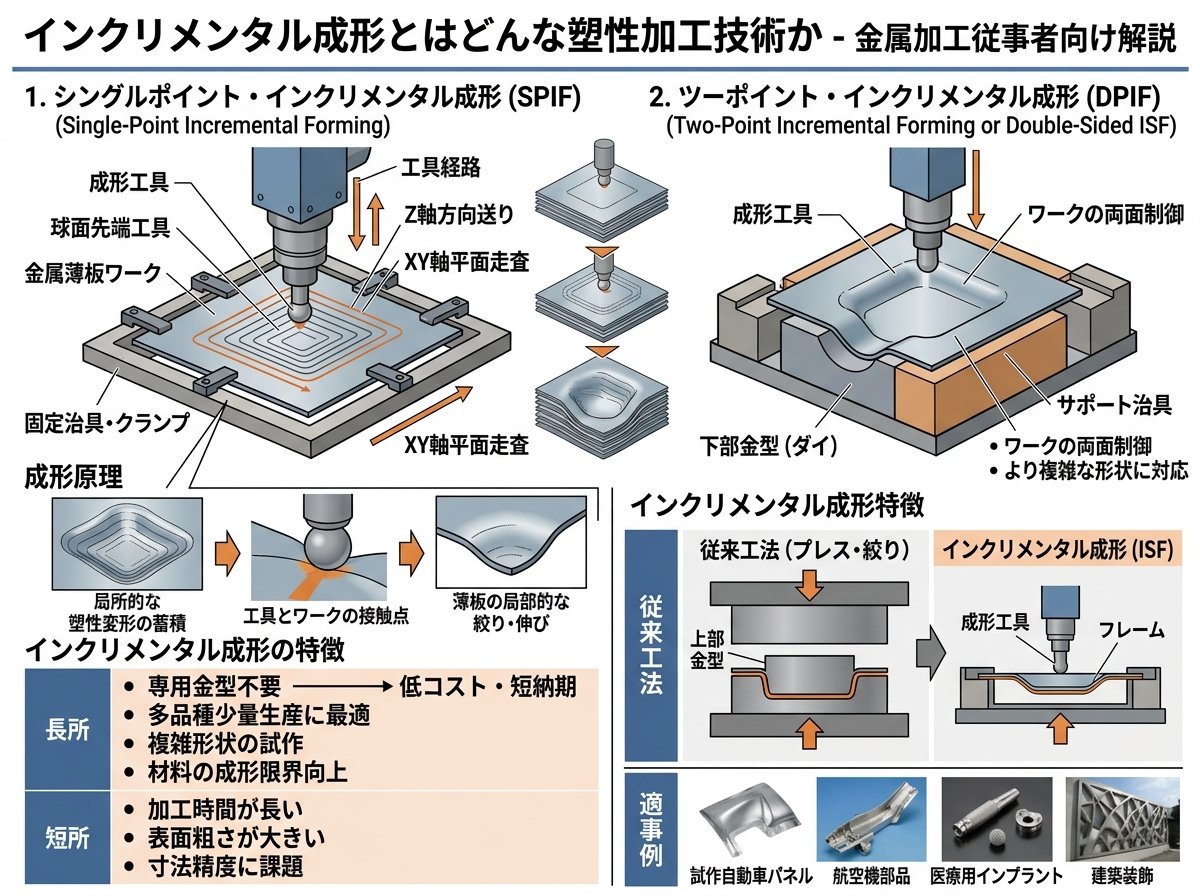

インクリメンタル成形とはどんな塑性加工技術か

インクリメンタル成形（逐次成形）とは、専用の金型を使わずに金属薄板を三次元形状へと変形させる塑性加工技術です。先端が球状になった棒状工具をNC（数値制御）プログラムで動かし、金属板の上を等高線を描くようになぞりながら少しずつ押し込んでいきます。「インクリメンタル（Incremental）」という言葉自体が「漸増的・逐次的」を意味しており、この「少しずつ変形を積み重ねる」という加工原理がそのまま名称の由来になっています。

陶芸で粘土を指で少しずつ押し広げていくイメージに近い加工プロセスです。削るわけでも、型で一気に押しつぶすわけでもありません。板材の外周をクランプで固定した状態で工具を動かすため、プレス加工のように大型の金型セットを必要としない点が最大の特徴です。

プレス加工との決定的な違いは以下の通りです。

比較項目	プレス加工	インクリメンタル成形
金型の有無	オス型・メス型が必須	原則不要
初期費用	1セット数十万〜数千万円	工具と治具のみ（数十万円以内）
加工速度	数秒／個（大量生産向き）	数分〜数時間／個
適した生産数	数千〜数万個	1〜数十個（試作・少量）
設計変更	金型修正が必要	プログラム修正のみ

つまり「量産はプレス、少量・試作はインクリメンタル成形」という棲み分けが基本です。

1990年代から日本を中心に研究が進められてきた技術であり、当初は航空機部品や旧車の車体パネルなど一品物の製作への活用が主流でした。近年は自動車メーカー各社が実用化を加速しており、特にトヨタはその最前線に立っています。これは使えそうです。

トヨタイムズ「第6回 ボデーの再生を可能にした、工法とは？」（初代クラウン・レストアでのインクリメンタル成形実践レポート）

トヨタが初代クラウン・レストアで示したインクリメンタル成形の実力

2022年4月、トヨタ社内の各生産工場から精鋭9名を集めてスタートした「初代クラウン・レストア・プロジェクト」。堤工場、田原工場、高岡工場、元町工場、開発試作部という錚々たるメンバー構成で、初代クラウンを「当時のモノづくりの再現にこだわった新車同然の復元」として甦らせることを目指しました。

解体が進む中でわかったのは、フロアパネルとロッカーパネルの腐食が「予想をはるかに超えていた」という厳しい現実です。サビついた部分を切り取り、ゼロからつくり直すしかありませんでした。

ここで浮上した課題が「製造コスト」です。ボデーパネル用の巨大なプレス金型は、1セットで数千万円にもなります。その製作と調整には長い時間もかかるため、何万台も生産する量産車にしか採用できません。また、熟練の板金職人が手叩きで製作する従来の方法は時間がかかりすぎる。この問題を解決したのがインクリメンタル成形でした。

トヨタ社内のモビリティツーリング部では、実はすでに2012年から「iQ GRMN SuperCharger」のドアに文字を立体的に加工するためにこの技術を導入していました。12年のキャリアを持つ佐藤正則SXと、技能五輪全国大会で金メダル（曲げ板金）を獲得した実績を持つ高橋将志EXがプロジェクトを支えました。

NCデータを一度作成してしまえば、必要になったときにスイッチ一つで加工を始められます。補給部品の製造にも最適なこの点が大きな強みです。実際にフロアパネルのインクリメンタル成形には約6時間かかりましたが、金型製作の数ヶ月・数千万円に比べれば圧倒的なコストダウンです。

加工時間の6時間は長く感じるかもしれません。しかし金型を起こすための数ヶ月の待ち時間と比較すれば、むしろ「すぐ動ける」技術です。金属加工の現場でもこの視点の転換が重要になっています。

レクサスLC EDGEの60台限定でわかるインクリメンタル成形の可能性

2023年6月8日、レクサスはLC500の特別仕様車「EDGE（エッジ）」を60台限定・抽選販売で発表しました。この車両には、インクリメンタル成形によってつくられた「カナード一体型バンパー」が採用されています。

カナードとは、ホイールハウスまわりの空気の流れを制御し、ドラッグ（空気抵抗）の削減や前輪の接地性向上をもたらす空力デバイスです。レーシングカー（WECのGR010ハイブリッドやSUPER GTのGRスープラGT500）では定番のパーツですが、従来はバンパーに「別体パーツを後付けする」形が一般的でした。継ぎ目のないシームレスな一体成形は異色の取り組みです。

ここで注目すべき点は、この加工が金属ではなく樹脂バンパーに対して行われたという事実です。インクリメンタル成形は本来、鉄などの金属に適用するのが一般的な工法です。トヨタ元町工場はこれを樹脂バンパーへ世界で初めて適用することに成功しました。

樹脂は金属と異なり、圧縮にはある程度の強さがありますが、引っ張ると白化・破断しやすい特性があります。開発初期は成形後に真っ白になってしまい、バンパーとしての強度を担保できない状態だったといいます。試行錯誤を重ねた末に「圧縮と引っ張りを上手にコントロールしながら棒を押し付ける技術」を確立しました。厳しいところですね。

• ✅ ベース形状（プレーンなバンパー）とカナード付きの2種類の金型が不要




• ✅ バリエーション展開が容易（ニーズに応じた追加工のみ）




• ✅ 量産ラインの金型コストを抑えながら高付加価値デザインを実現

60台だけで終わらせるにはもったいない技術、と専門メディアも評した通り、この成功事例は今後のクルマづくりに向けた大きな布石です。金属加工の知見が樹脂加工の限界を打ち破った、まさに異業種横断型のイノベーションといえます。

インクリメンタル成形が金属加工現場のコスト構造を変える理由

金属加工に従事していると、試作や少量品の依頼に対して「金型代が…」という壁に何度もぶつかるはずです。一般的なプレス金型は、試作向けの簡易型でも数十万円、量産向けの本型になると数百万〜数千万円の初期投資が必要です。その上、金型製作から初回プレスまでに数週間〜数ヶ月の時間がかかります。

インクリメンタル成形が解決するのは、まさにこの「試作・少量領域のコスト問題」です。必要なのは汎用の工具と簡易治具、そしてNCプログラムだけです。3D CADデータから加工プログラムを直接生成できるため、設計→加工の準備期間が大幅に短縮されます。

日産は2019年に「対向式ダイレス成形」として独自開発版を発表しており、旧型車の補修部品やアフターサービス部品への活用を開始しています。この方式では、2台のロボットアームが上下から板材を挟みこんで成形するため、シングルポイント成形より高い形状精度を実現しています。型費が数百万〜数千万円かかる従来のプレス成形に対し、治具＋データ作成費の合計は数十万〜100万円程度に抑えられるとされています。

加工の適用範囲についても正確に把握しておくことが重要です。主な加工対象は「数ミリ程度の薄板」が中心となります。

• 🔵 得意な材料：アルミニウム合金（1000番系）、軟鋼、銅合金（純銅・真鍮）




• 🔴 難易度が高い材料：高張力鋼板、チタン合金（延性が低く割れやすい）




• ⚠️ 板厚の目安：3.0mm程度までが一般的（厚くなるほど加工荷重が増加）

また、加工後の表面には工具の軌跡が「ツールマーク」として細かい筋状に残る場合があります。外観部品として使う場合はバフ研磨や塗装などの後処理が必要になるケースがある点は覚えておきたいポイントです。

コスト構造が変わるということは、受注できる仕事の範囲も変わるということです。「金型代が出ないからできない」と断っていた少量案件が、インクリメンタル成形の知識と設備があれば受注できるようになる可能性があります。

日経Automotive「金型不要のボディーパネル技術、日産が少量生産車向けに開発」（インクリメンタル成形と従来プレス成形のコスト・納期比較データ）

金属加工従事者が知っておくべきインクリメンタル成形の限界と選択肢

インクリメンタル成形はあらゆる用途に万能な技術ではありません。正しく使い分けるために、その限界を現場目線で整理しておくことが大切です。

最も重要な制約は「大量生産への不向きさ」です。工具が軌跡を描くように動いて形状をつくる加工方式のため、どうしても加工時間がかかります。小さな部品でも数分、大きなパネルになれば数時間に及びます。トヨタのクラウン・レストアでのフロアパネルが約6時間かかったのはその典型例です。数千枚・数万枚をつくる量産用途では依然としてプレス加工が圧倒的に優位です。つまり「試作・補修・少量領域に特化した技術」と捉えるのが原則です。

形状の自由度にも制約があります。急峻な立ち壁や鋭角形状には「成形限界角度」という壁があり、それを超える急斜面をつくろうとすると板厚が薄くなりすぎたり、破断するリスクが生じます。設計段階でRを大きく設ける、勾配を緩やかにするなどの工夫が成功の鍵となります。多段階で成形するアプローチも有効です。

加工方式は大きく2種類に分かれます。

方式	概要	メリット	デメリット
シングルポイント成形（SPIF）	工具1本を上から押す	設備が安価・手軽	精度が出にくい・底がたわみやすい
対向式（デュアル）成形（DPIF）	上下2本の工具で挟む	高精度・複雑形状に対応	設備が高価・制御が複雑

日産が2019年に実用化した「対向式ダイレス成形」はDPIFの応用形であり、2台の多関節ロボットアームを使って量産パネルに対応できる精度を確保しています。一方、研究用途や試作の初期検討にはSPIFのほうが導入しやすいといえます。

近年の試作開発現場では、インクリメンタル成形と3Dプリント（AM：積層造形）を工程ごとに使い分ける「ハイブリッドアプローチ」が広まっています。たとえば外装カバーや大型パネル系の部品はインクリメンタル成形、内部の複雑形状や一体成形が必要な機構部品には金属3Dプリントという使い分けが現実的です。「どちらが優れているか」ではなく、「目的に合わせてどう組み合わせるか」という工法選定力が、これからの金属加工現場での競争力につながります。

インクリメンタル成形の適用を検討する際に、実際の加工実績・対応素材・成形サイズを確認できる専門メーカーへの問い合わせが第一歩になります。菊川工業（KIKUKAWA）のように建築・意匠分野でも実績を積んでいる加工会社に相談することで、思わぬ横展開のヒントが得られることもあります。

菊川工業「インクリメンタルフォーミング」技術紹介ページ（対応素材・成形サイズ・実用事例を詳しく解説）

日産グローバルニュース「ボディパネルの少量生産に対応した技術『対向式ダイレス成形』を実用化」（日産のインクリメンタル成形実用化の公式プレスリリース）
