ピンゲートを選んだだけで、金型費用がダイレクトゲートの約1.5倍になることがあります。

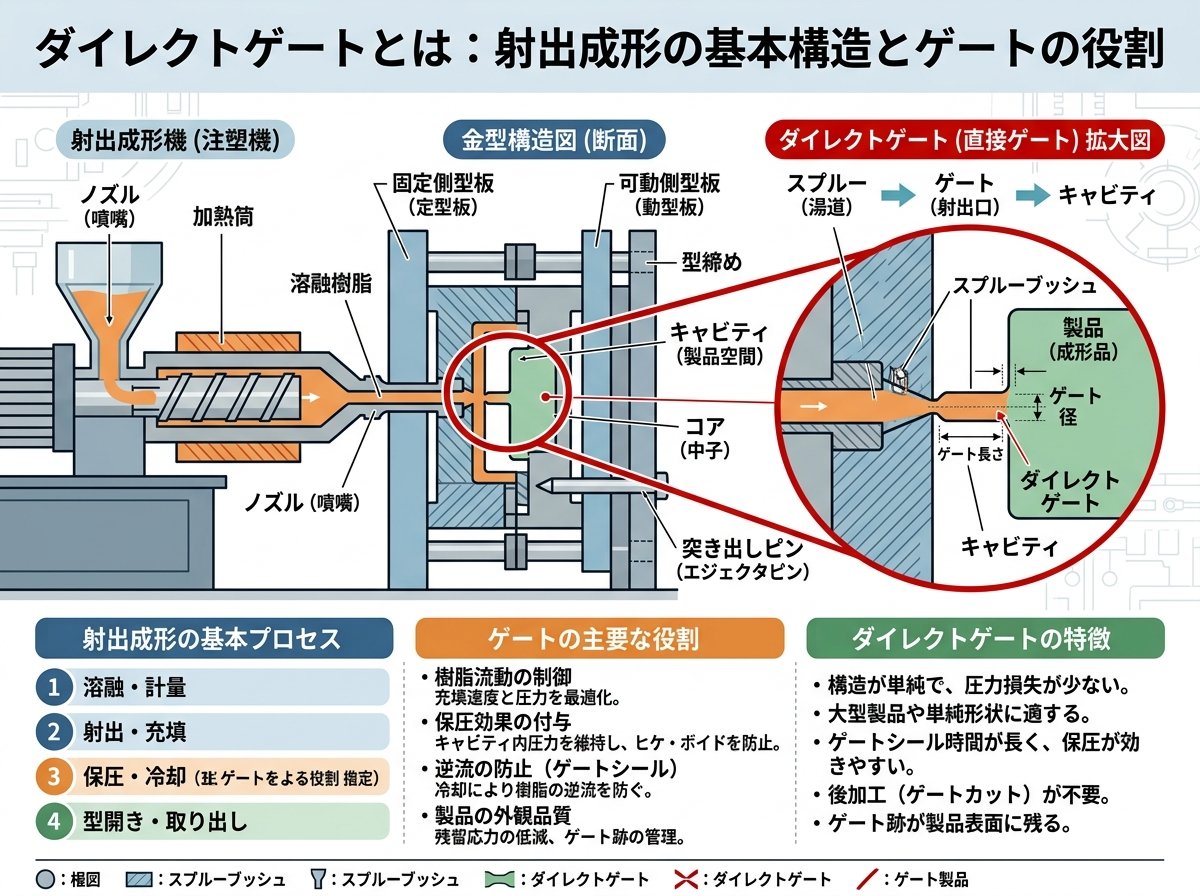

射出成形における「ゲート」とは、金型内の製品部（キャビティ）に溶融樹脂を流し込むための入り口のことです。ゲートの種類は多岐にわたりますが、その中でも最もシンプルで古くから使われてきたのがダイレクトゲートです。
ダイレクトゲートは、スプルー（射出ノズルから金型内に樹脂が流入する経路）がそのまま成形品に直結している構造を持ちます。ランナーを必要とせず、スプルーから直接キャビティへ樹脂を充填します。つまり、最短経路で製品に樹脂を届けられる構造です。
この構造の最大のメリットは、ゲート径を大きく設定できるため、充填時に十分な圧力をかけられる点にあります。大型成形品や肉厚な成形品でも充填不足（ショートショット）が起きにくく、成形不良の発生を抑えやすいです。また、ランナーを必要としないため、捨てる樹脂の量が少なくなり、材料コストを削減できる利点もあります。
ただし、大きなゲート痕（ゲート跡）が成形品に残るという避けられないデメリットがあります。外観品質が求められる意匠面には適しておらず、後工程でゲートカット処理が必要です。また、金型構造上1個取りにしか対応できないため、量産性に限界があります。
ゲートは単なる「穴」ではありません。樹脂の流入速度や方向の制御、圧力の調整、成形品とランナーの切断を容易にする機能を持っており、金型設計における非常に重要な要素です。ダイレクトゲートが基本です。
射出成形ラボ：ゲートの種類と特徴の詳細解説（各ゲート方式のメリット・デメリットが整理されています）
ピンゲートは、ダイレクトゲートと同じく製品の表面（固定側）に直接ゲートを設ける方式ですが、その構造は大きく異なります。ピンゲートの最大の特徴は、スリープレート（3プレート）金型を使用する点です。
通常の金型は「固定側プレート」と「可動側プレート」の2枚構成（2プレート）ですが、ピンゲートではこの2枚の間に「ランナープレート」と呼ばれる第3のプレートを設けます。型が開く際、最初にランナープレートが分離することで、製品部とスプルー・ランナー部が自動的に切り離される仕組みです。これを「自動ゲートカット」と呼びます。
この自動ゲートカット機能により、成形後に人手によるゲートカット処理が不要になり、成形サイクルタイムを短縮できます。また、ゲート口を製品の複数箇所に設けられる「多点ゲート」が可能なため、面積の広い製品全体に均等に樹脂を流し込む用途にも使われます。これは使えそうです。
一方でデメリットも明確です。スリープレート構造は2プレートに比べて複雑なため、金型製造コストが高くなる傾向があります。また、ゲートが自動切断される仕組みを維持するために、ゲート径を大きくすることが困難で、通常1mm前後という細いゲート径になります。この細さが充填時の圧力損失を大きくし、ショートショット（短充填）やヒケといった成形不良を引き起こすリスクになります。
流動性の低い樹脂（アクリルなど）や、ガラス繊維入り樹脂にはピンゲートが不向きです。3プレート金型は「一番トラブルが多い金型」と現場の専門家から指摘されるほど、成形条件の調整が繊細です。ゲート径の制約が条件です。
フィーサ：ピンポイントゲート（ピンゲート）の定義と解説（3プレート構造の分離動作について詳しく説明されています）
両者の違いを正確に把握することが、ゲート選定の出発点です。以下の比較表で主要な違いを整理します。
| 比較項目 | ダイレクトゲート | ピンゲート |
|---|---|---|
| 金型構造 | 2プレート（シンプル） | 3プレート（スリープレート） |
| 金型費用 | 低コスト | 高コスト（2プレートの約1.5倍以上） |
| ゲートカット | 後工程で手動カット必要 | 型開き時に自動カット |
| ゲート痕の大きさ | 大きい（目立つ） | 小さい（比較的きれい） |
| 成形品の取り数 | 1個取りのみ | 多数個取り可能 |
| 充填圧力 | 高圧充填しやすい | 圧力損失が大きい |
| 成形不良リスク | 比較的低い | ショートショット・ヒケが出やすい |
| 使用樹脂の向き不向き | 大型・肉厚品に最適 | 流動性の高い樹脂向け |
| サイクルタイム | ゲートカット工程分長い | 自動カットで短縮しやすい |
コスト面で見ると、ダイレクトゲートは金型費用が低い反面、ゲートカット後の仕上げ工程が発生します。ゲートカット精度はニッパを使った場合でも±0.2〜0.3mmが限界とされており、高精度が求められる製品では追加工程のコストが積み上がる点に注意が必要です。
ピンゲートは金型費用が高くなりますが、量産時の自動カットでサイクルタイムを短縮できるため、大量生産品であれば長期的にはコストが相殺されるケースもあります。どちらが有利かは生産数量によって変わります。
意匠性の観点では、ダイレクトゲートのゲート痕は数mm〜十数mmの大きさになることがあり、外観に直接影響します。ピンゲートのゲート痕は小さく比較的きれいですが、ゼロではありません。外観面を完全に回避したい場合は、サイドゲートやトンネルゲートとの組み合わせも検討の余地があります。つまり、ゲート選定は外観・量産性・コストのバランスで決まります。
ゲートの選定を誤ると、成形不良の連鎖と想定外のコスト増加につながります。これは見えにくいリスクです。
最も多いのが、ピンゲートを選定した際のショートショットとヒケの発生です。ピンゲートのゲート径は通常1mm前後と細く、射出成形の充填工程において必要な圧力を成形品全体に十分届けられない状況が生じます。結果として、樹脂が隅々まで行き渡らない「ショートショット」、または表面が沈み込む「ヒケ」が発生します。
ショートショットが頻発すると、成形条件の見直しだけでなく、金型のゲート径変更（金型修正）が必要になるケースもあります。金型修正は軽微なものでも数万円〜数十万円の費用が発生することがあり、タイミングによっては納期にも影響します。痛いですね。
ダイレクトゲートを不適切な製品に使った場合も問題が生じます。例えば、外観が重視される薄肉フラット製品にダイレクトゲートを選んだ場合、ゲート付近に残留応力が集中し、製品の反りや変形が起きやすくなります。また大きなゲート痕が意匠面に残れば、後工程でのゲートカット・仕上げ作業が増え、人件費・工数が積み上がります。
ゲートカット後の残り寸法管理も見落とされがちなポイントです。ニッパによる手動ゲートカットでは±0.2〜0.3mmが精度の限界とされています。客先からゲート残り「+0.1mm以下」を要求された場合、ニッパだけでは対応不可能であり、テーブルタイプのゲートカット装置やルーター加工など、追加設備の導入が必要です。そうなると数百万円単位のコスト増加につながることもあります。
ゲート選定はコスト・品質・工数のすべてに影響します。設計段階でゲートカットの担当者も含めた検討を行うことが、後の損失を防ぐ最も効果的な対策です。成形後の相談では遅い場合があります。
射出成形専門サイト：ゲートカットと自動ゲートカットの基礎知識（ニッパの限界精度・自動化のメリットについて専門家に取材した内容が掲載されています）
現場ではしばしば「とりあえず前回と同じゲートにする」という判断が行われます。類似製品の前例を参考にすること自体は理にかなった方法ですが、製品の形状や要求仕様が少しでも異なれば、前回と同じゲートが最適とは限りません。以下の判断基準を設計段階で確認することを推奨します。
まず確認すべきは「製品の意匠性」です。外観面にゲート痕が許容されるかどうかが最初のチェックポイントになります。意匠面にゲート痕が絶対NGの場合は、ダイレクトゲートは候補から外れます。ピンゲートも意匠面への直接配置は避けるべきです。
次に「個取り数と量産規模」を確認します。1個取りで十分な場合やプロトタイプ段階であれば、シンプルで低コストなダイレクトゲートが合理的です。多数個取りや大量生産を前提とする場合は、スリープレートのピンゲートや、より汎用性の高いサイドゲートも候補に上がります。
「使用樹脂の流動性」も重要な判断基準です。アクリル（PMMA）やポリカーボネート（PC）など流動性が低い樹脂は、ピンゲートの細いゲート径では充填不足を起こしやすく、不向きとされています。これらの樹脂にはダイレクトゲートか、サイドゲートのように比較的ゲート径を大きく取れる方式が適しています。
独自の判断ポイントとして、「ゲートカットの工数コスト」を設計段階から計算に入れることが重要です。多くの現場では金型設計においてゲートカットのことがあまり考慮されていないと専門家が指摘しています。ダイレクトゲートを選んだ場合、毎ショットのゲートカット作業コストが量産規模に応じて積み重なります。例えば、1日500ショットの生産で1ショットあたり10秒のゲートカット作業が発生すると、1日あたり約83分の工数が消費される計算です。自動ゲートカット導入の費用対効果もあわせて評価することをおすすめします。
さらに、ゲート選定に迷う場合は「流動解析」の活用が有効です。CAE（コンピュータ支援設計）による流動解析ツールを使えば、樹脂がキャビティ内をどのように流れるかを金型製作前にシミュレーションできます。ショートショットやウェルドラインの発生リスクを事前に確認し、ゲート位置・サイズの最適化が可能です。金型修正コストを大幅に削減できる可能性があります。流動解析は必須と言える時代になっています。
MONOWEB：様々なゲート方式の解説（制限ゲートと非制限ゲートの分類や各方式の特徴が網羅されています）
