アノード分極曲線の見方と読み解く腐食電位・不動態域

アノード分極曲線を「なんとなく」読んでいると、材料選定で年間数十万円のロスが出ることがあります。

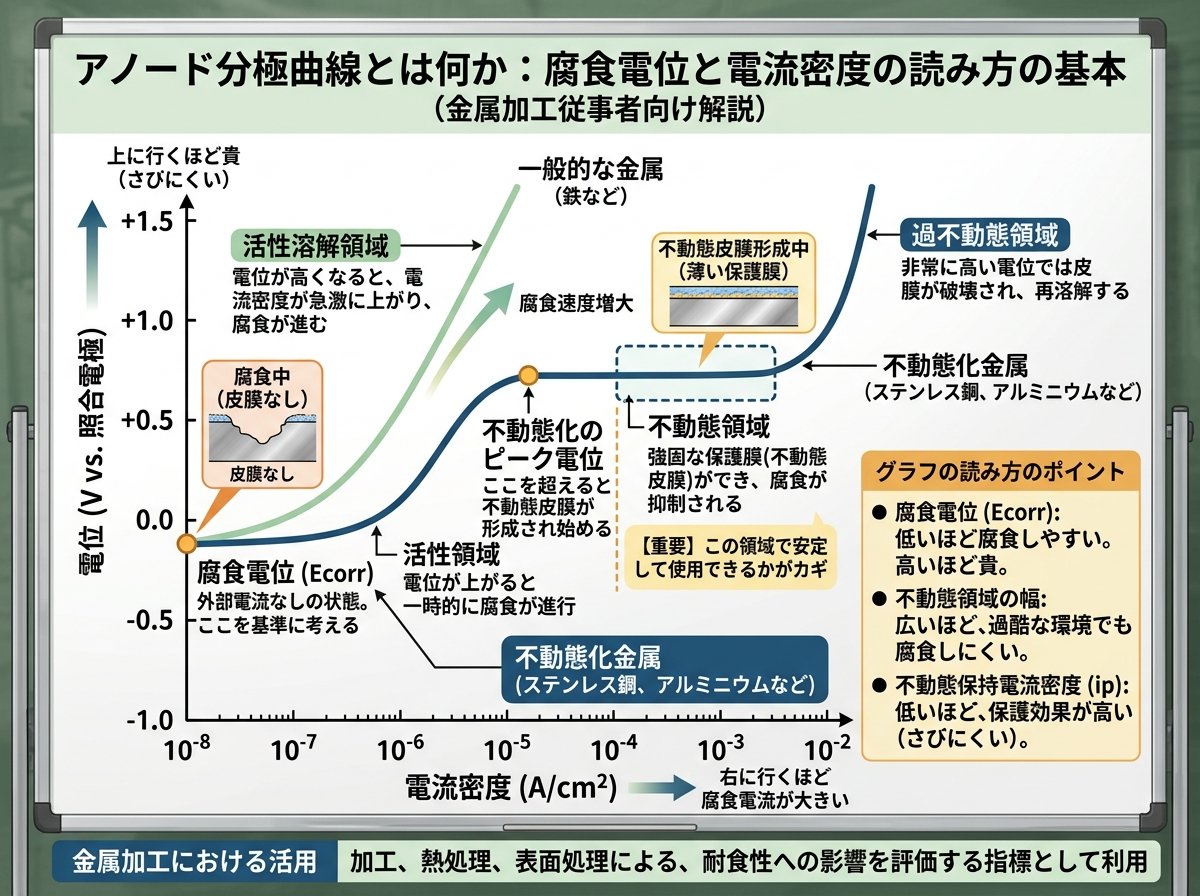

アノード分極曲線とは何か：腐食電位と電流密度の読み方の基本

アノード分極曲線とは、金属試料に外部から電位を印加しながら流れる電流密度を計測し、その関係をグラフ化したものです。横軸に電位（V、SCE基準）、縦軸に電流密度（μA/cm²）を対数目盛で表示するのが標準的な形式です（JIS G 0579準拠）。

この曲線を読むうえで最初に押さえるべきポイントが「腐食電位（Ecorr）」です。腐食電位とは、試料を溶液中に浸漬して外部から電気的な負荷をかけていない状態の自然電位であり、曲線のスタート地点に相当します。この値が卑（マイナス方向）であるほど金属は溶解しやすい傾向にあり、貴（プラス方向）であるほど耐食的な状態にあることを示します。

分極曲線では縦軸の電流密度が「腐食の速さ」を表しています。電流密度が大きいほど金属表面で起きているアノード反応（酸化反応＝金属の溶解）が速く進んでいるということです。つまりグラフを左から右に追いかけていくと、「電位を上げたとき金属がどのように振る舞うか」の変化が見えてきます。

電位を少しずつ貴方向に上げると、最初は電流密度が急激に増加します。これが活性溶解域です。鉄が硫酸溶液に溶けていく典型的な反応がここで起きています。初心者が見落としやすいのは、この活性溶解域のピーク（最大電流密度）の高さが材料の「不動態化しにくさ」に直結している点です。活性溶解ピークの電流密度（icrit：不動態化臨界電流密度）が大きいほど、不動態皮膜が形成されるまでに大量の金属が溶けてしまいます。

つまり、電流密度のピーク値と不動態化電位が基本です。まずここから読み始めましょう。

特性値	記号	意味
腐食電位（自然電位）	Ecorr	外部電流ゼロ時の電位。腐食傾向の指標
不動態化電位	EP	活性→不動態に移行する境界電位
不動態化臨界電流密度	icrit	活性溶解ピークの最大電流密度
不動態保持電流密度	id（i0.4）	不動態域での安定した低電流値
孔食電位	Vc（V'c）	電流が急増し孔食が始まる電位

JIS G 0579では測定結果の記録項目として上記の特性値をすべて記録するよう定めており、読み取り漏れが耐食性評価の誤判断に直結します。これは必須の確認項目です。

参考：ステンレス鋼のアノード分極曲線測定方法（JIS G 0579）の特性値定義と測定条件の詳細
JIS G 0579 ステンレス鋼のアノード分極曲線測定方法 - 日本産業規格

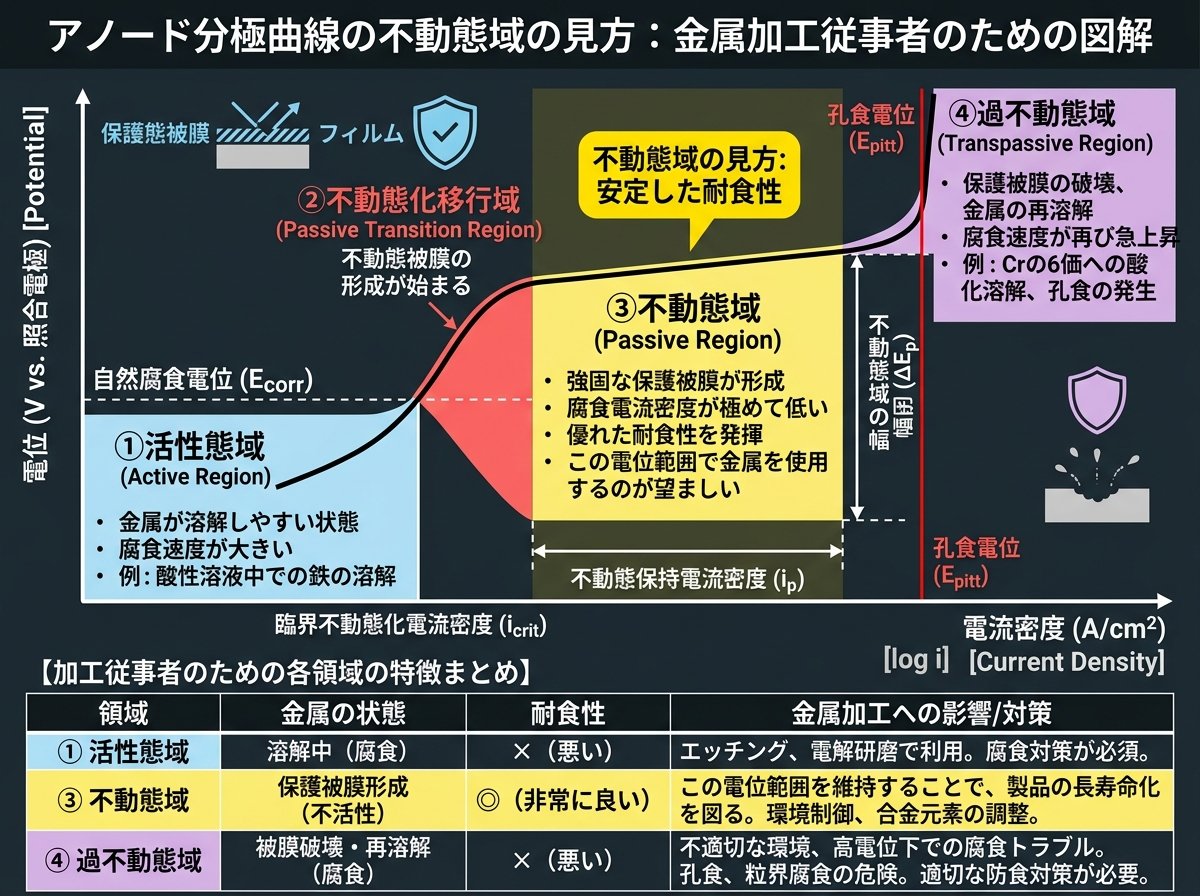

アノード分極曲線の不動態域の見方：活性態・不動態・過不動態の3領域

アノード分極曲線の核心は「3つの領域の使い分け」にあります。活性態域・不動態域・過不動態域をそれぞれ正しく識別できると、材料がその環境で本当に安全かどうかを曲線一本から判断できます。

活性態域は、腐食電位からアノード分極を始めた直後に電流密度が急上昇する区間です。電位を上げるにつれて金属がどんどん溶解し、電流は指数関数的に増えていきます。この区間に自然電位が収まっている材料は、使用環境でそのまま活発に腐食が進行している状態です。鋼材を酸性水溶液に浸したときの典型的な状態がこれにあたります。

不動態域は、活性溶解ピーク（icrit）を超えた後、電流密度が一気に低下して安定した低電流状態が続く区間です。これは金属表面に薄い酸化物皮膜（不動態皮膜）が形成されて溶解を妨げている状態です。ステンレス鋼では皮膜の厚さがわずか0.3〜1nmオーダーとされており、髪の毛の直径（約70μm）の7万分の1という超薄膜がこの耐食性を生み出しています。

この不動態域の「幅（電位範囲）」と「電流密度の低さ」が耐食材料の選定基準になります。不動態域の電位幅が広いほど安定して耐食性が保たれ、電位i0.4（+0.4V SCEでの電流密度）の値が小さいほど不動態皮膜の維持能力が高いということです。

過不動態域は、さらに電位を上げると再び電流が増加し始める区間です。鉄やクロムでは高電位側で酸素が発生するほか、一部の材料では皮膜が分解して溶解が再開します。この領域に自然電位が入る使用環境は事実上ほとんどありませんが、電解研磨・電気めっき・化成処理などの工程では人工的にこの電位域を利用することがあります。

意外ですね。不動態域そのものが耐食性の命綱です。

• 🔵 活性態域：電流密度が右肩上がりで増加。金属が溶解している状態。icrit（不動態化臨界電流密度）が高いほど不動態になりにくい素材。





• 🟢 不動態域：電流密度が急落して安定する区間。薄い酸化皮膜（0.3〜1nm）が保護層として機能。ステンレス鋼の「錆びにくさ」の正体。





• 🔴 過不動態域：再び電流が増加する高電位域。電解研磨などの工程で意図的に利用されることがある。


金属材料の耐食性評価においては、不動態域の電位幅とi0.4の値を他素材と比較することが材料選定の第一歩になります。SUS304とJFE443CTでは同じ硫酸環境で不動態化電位が異なることが長野県工業技術総合センターの測定事例で示されており、鋼種ごとの個別評価が必要である点に注意が必要です。

参考：ステンレス鋼の不動態化電位や不動態化電流密度の比較測定事例
電気化学測定によるステンレス鋼の耐食性評価 - 長野県工業技術総合センター

アノード分極曲線の孔食電位の見方と局部腐食リスクの読み取り方

不動態域を超えた先に現れる「電流の急増」は、局部腐食（孔食）の発生を示すシグナルです。この電位を孔食電位（Vc、またはV'c）と呼び、ステンレス鋼などの不動態金属の耐食性評価における最重要パラメータのひとつです。

孔食電位の意味を一言で言えば「この電位を超えると、表面の不動態皮膜が塩化物イオン（Cl⁻）などによって局部的に破壊され、金属がピンホール状に溶解し始める臨界値」です。孔食は進行すると表面の見た目がきれいなままでも内部が深くえぐられるため、外観検査だけでは発見が難しい危険な腐食形態です。

JIS G 0577に基づく孔食電位測定では、30℃・1mol/L NaCl水溶液中でアノード方向に電位を走査し、電流密度が10μA/cm²または100μA/cm²に到達したときの電位を孔食電位とします。この数値が高い（貴な）ほど孔食が発生しにくく、耐孔食性が優れていると判断されます。

動電位法（電位を一定速度で走査する方法）で往復分極を行うと、電位を上昇させたときに電流が急増する電位E1（孔食発生電位V'c）と、電位を下げたときに電流が元に戻る電位E2（再不動態化電位V'R）の2点が得られます。E1とE2の差が小さいほど、発生した孔食が自己修復しやすい材料といえます。

見落としがちなのが「再不動態化電位」です。これが基本です。

使用環境の自然電位がV'cを超えていなくても、Cl⁻濃度の上昇・pH低下・温度上昇によって孔食電位は卑方向にシフトします。特に塩化物環境での金属加工（切削液・洗浄液など）では、液中のCl⁻濃度管理が孔食防止のカギになります。なお、孔食電位は一定の統計的ばらつきをもつため、1回の測定値だけでなく複数回の測定による再現性確認が信頼性の担保につながります。

• ⚡ 孔食電位（V'c）が高い＝塩化物環境でも孔食が起きにくい → 配管・タンクへの適性が高い




• ⚡ 孔食電位（V'c）が低い＝ほんのわずかのCl⁻でも孔食が始まるリスクがある → 環境側の管理が必要




• ⚡ 再不動態化電位（V'R）との差が大きい＝一度孔食が始まると自己修復が難しい素材

参考：孔食電位・再不動態化電位の測定方法と評価基準（日鉄テクノロジー）
電気化学試験（孔食電位測定・アノード分極曲線） - 日鉄テクノロジー

アノード分極曲線の測定方法と現場で起きやすい読み間違いの実例

アノード分極曲線の測定は、JIS G 0579に定められた手順を正確に守ることが前提です。測定条件が少しでも異なると、得られた曲線の形状が大きく変わり、耐食性の評価が根本から狂います。現場でよく起きるミスのパターンを知ることが、信頼性の高い評価につながります。

まず測定装置の構成を確認します。ポテンショスタット（電位制御装置）・試験電極・対極（白金）・照合電極（飽和甘こう電極：SCEなど）・電解槽・恒温槽が最小構成です。試験溶液はJIS規定の5％または20％硫酸水溶液を使用し、測定ごとに必ず新液に交換します。液を使いまわすと溶出した金属イオンが汚染源になり、+0V近傍での電流値が低下したり、自然電位が変動したりと再現性が失われます。

次に試験片の前処理です。研磨は湿式600番以上で仕上げ、研磨後は蒸留水・エタノールで洗浄し、室温乾燥後に5時間以上経過してから測定します。この待機時間を省略すると、表面酸化膜の状態が安定しないため、icritが過大になったり自然電位が不安定になります。

走査速度の管理も重要です。JIS G 0579では動電位法の走査速度を20 mV/minと規定しています。これより速く走査すると、電極反応が追いつかず不動態化電流ピーク（icrit）が実際より高く記録されます。逆に遅すぎると測定中に溶液が変化し、結果に影響が出ることがあります。20 mV/minが原則です。

よくある読み間違いは「不動態域の電流上昇をすきま腐食と区別できない」ことです。試験片の被覆部（絶縁樹脂で覆った部分）に微小なすき間があると、不動態域の+0.1V〜+0.9V付近で電流が正常より高く記録されます。JIS G 0579の検討指針では「0.5V近傍でのふくらみ」がすきま腐食の証拠とされており、被覆材の密着性確認が必須です。

• 🔧 試験液の使いまわし：0V近傍で電流異常低下 → 液は毎回新液に交換




• 🔧 走査速度が速すぎる：icritが過大に記録される → 20 mV/minを厳守




• 🔧 被覆のすき間：+0.5V付近でふくらみ → エポキシ・シリコーン被覆の密着を要確認




• 🔧 脱気不十分：−0.2V近傍で低電流またはカソード電流 → 窒素30分以上で脱気




• 🔧 前処理後の待機時間省略：自然電位が不安定 → 5時間以上待つ

測定技術の自己検定（JIS G 0579附属書A）では、SUS304-78の規定試料を使って自分の測定結果が標準範囲内に入るかを確認する方法が示されています。定期的にこの検定を行うことで測定の信頼性を担保できます。これは使えそうです。

【現場応用】アノード分極曲線の見方を材料選定・工程管理に活かす独自視点

アノード分極曲線の「読み方」を覚えた先に、実際の現場でどう使うかというステップがあります。ここでは検索上位記事ではあまり触れられていない「現場での意思決定への応用」に絞って解説します。

材料選定での使い方として最も実用的なのは、使用環境の腐食電位と分極曲線上の不動態域を照合することです。たとえば切削加工で使用するクーラントに塩素系成分が含まれている場合、使用するステンレス工具部品の孔食電位V'cがクーラント環境での自然電位より高いかどうかを確認します。自然電位がV'cを超えていれば孔食リスクが現実のものになります。この確認をせずに「ステンレスだから大丈夫」と思い込むと、数か月後に意外な箇所からの漏れ・欠損トラブルにつながります。

溶接後の鋭敏化チェックにも分極曲線が活躍します。オーステナイト系ステンレス鋼（SUS304・SUS316など）は550〜800℃の熱影響を受けると「鋭敏化」が起き、粒界のCr欠乏層が生じて耐食性が劣化します。これを定量評価するのが電気化学的再活性化率（EPR）測定（JIS G 0580）で、往復アノード分極曲線から得られる最大アノード電流密度の比（Ir/Ia）を再活性化率として評価します。溶接部位別に再活性化率を比較することで、熱影響による耐食性低下のマップが作れます。

電解研磨・化成処理の品質管理への応用も見逃せません。アノード分極を意図的に利用する電解研磨では、過不動態域の電位域を使って金属表面の凸部を選択的に溶解させ、平滑化します。この際に分極曲線から最適な印加電位範囲を把握しておかないと、過剰な溶解や不均一な仕上がりにつながります。処理前に素材の分極曲線を測定しておくことが品質安定の近道です。

結論は「分極曲線＝腐食のカルテ」です。

電気化学的耐食性評価の外部委託を検討する際は、日鉄テクノロジーやJFEテクノリサーチのような設備・ノウハウをもつ機関への依頼が選択肢になります。自社に測定設備がない場合でも、試験片を持ち込むことで分極曲線の取得や特性値の解析を依頼できます。まずは問い合わせて、測定項目と使用環境を伝えることから始めましょう。
