aisi4340 材質 強度 熱処理 成分 加工 性質

aisi4340 材質 強度 熱処理 特性

あなたの焼入れ条件ミスで硬度10HRC落ちて損失増えます

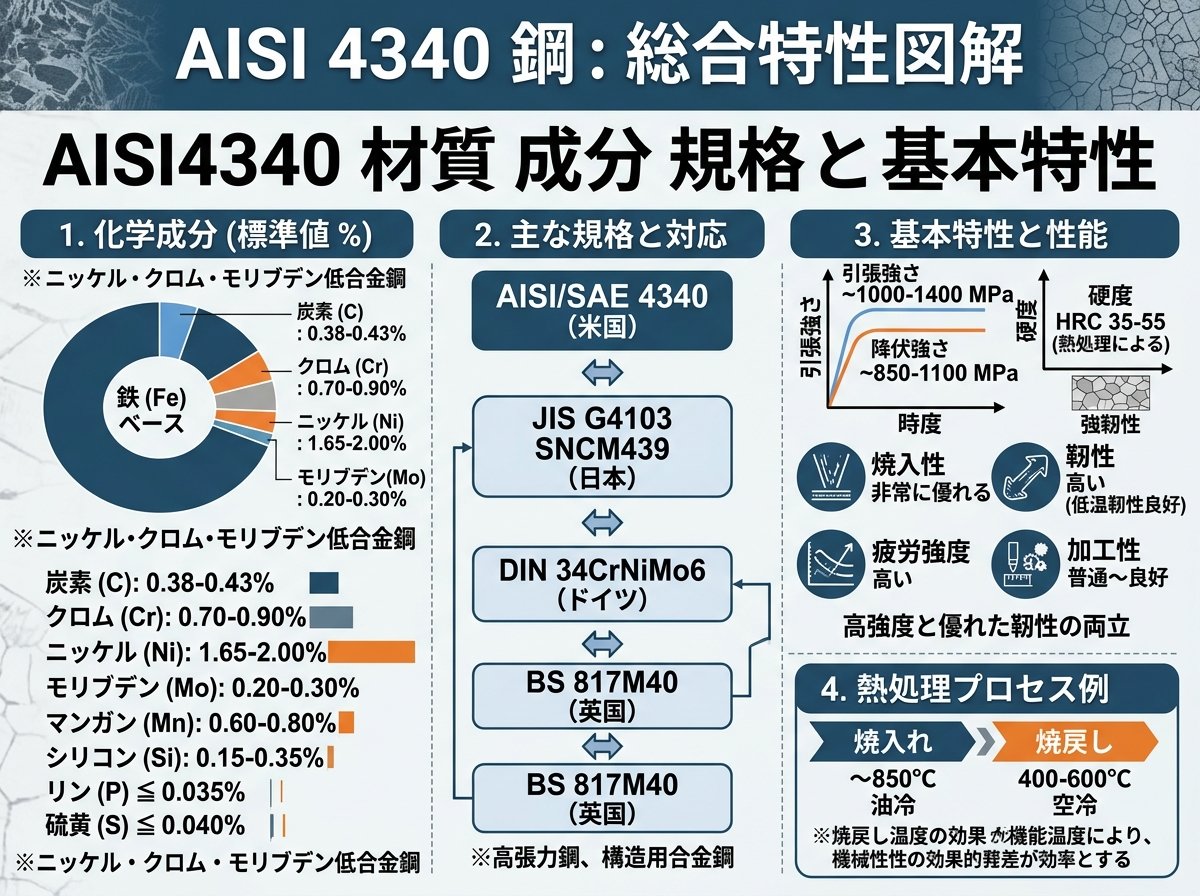

aisi4340 材質 成分 規格 と 基本特性

AISI4340はニッケル・クロム・モリブデンを含む低合金鋼で、代表成分はNi約1.8%、Cr約0.8%、Mo約0.25%です。これにより焼入性が高く、厚み50mm以上でも均一な硬化が可能になります。つまり深部まで硬くなる鋼です。

引張強さは熱処理後で900〜1400MPa程度に達し、一般構造用鋼（SS400の約400MPa）と比べて約2〜3倍です。かなり強いです。

一方で、靭性も高く航空機部品や高負荷シャフトに使われます。強度と粘りの両立が特徴です。

国内ではSNCM439がほぼ同等材として扱われます。互換理解が基本です。

材料特性の詳細は以下が参考になります。
AISI4340の機械特性や化学成分の詳細解説
https://www.makeitfrom.com/material-properties/AISI-4340-Alloy-Steel

aisi4340 材質 熱処理 焼入れ 焼戻し 条件

AISI4340は熱処理で性能が大きく変わります。焼入れ温度は約830〜860℃、油冷が一般的です。条件がズレると硬度が10HRC以上変わることもあります。ここが分かれ目です。

焼戻しは200〜650℃の範囲で行い、低温なら高硬度、高温なら靭性重視になります。用途で変えます。

例えば歯車ならHRC50前後、シャフトならHRC35程度に調整されます。つまり用途最適化です。

焼戻し脆性（約350〜450℃）に注意が必要です。この温度帯を避けるか急冷します。ここは重要です。

熱処理外注時のリスク対策として「ロットごと硬度測定」が有効です。品質ばらつき回避が狙いです。測定記録を残すだけでトラブル防止になります。

aisi4340 材質 加工性 切削 工具 摩耗

AISI4340は高強度のため切削性は中程度以下です。快削鋼と比べて工具寿命は約30〜50%短くなる傾向です。削りにくいです。

特に焼入れ後材（HRC40以上）は難削材に近く、CBN工具やセラミック工具が必要になる場合があります。工具選定が重要です。

切削速度は低め設定が基本で、例えば旋削なら60〜120m/min程度が目安です。無理は禁物です。

また、切削熱が上がりやすくワークの変形や焼き付きが起きます。ここが落とし穴です。

加工トラブル回避として「高圧クーラント使用」が有効です。熱と切粉排出対策が狙いです。設備があれば設定を見直すだけで改善します。

aisi4340 材質 用途 強度 メリット デメリット

AISI4340は高強度と靭性が求められる部品に使われます。具体的には航空機ギア、クランクシャフト、高荷重ボルトなどです。用途は明確です。

メリットは疲労強度が高く、繰返し荷重に強い点です。長寿命です。

一方でデメリットはコストと加工難易度です。材料費はSCM材より1.5倍前後になることもあります。痛いですね。

さらに熱処理工程が必須で、リードタイムも伸びます。納期に影響します。

コスト増リスクへの対策として「必要強度の見直し」が有効です。過剰スペック削減が狙いです。設計段階で再確認するだけでコストを抑えられます。

aisi4340 材質 失敗事例 現場トラブル 回避策

現場で多い失敗は熱処理条件の流用です。他材の条件をそのまま使うケースです。これは危険です。

例えばSCM440と同条件で処理すると、硬度不足や内部応力増加が発生します。結果として破損やクレームにつながります。損失が出ます。

また、加工後の残留応力で歪みが発生し、寸法不良になるケースもあります。後工程で発覚します。

つまり材料専用条件が必要です。これが結論です。

トラブル回避として「材料証明書と熱処理仕様の照合」が有効です。不一致リスク回避が狙いです。受入時に確認するだけで重大不良を防げます。
