内側マイクロメータの使い方と種類・読み方・精度の完全ガイド

内側マイクロメータの使い方と種類・読み方・精度を徹底解説

素手で内側マイクロメータを握って測定すると、体温だけで数μm以上の誤差が出て不良品を見逃す。

📌 この記事の3つのポイント

🔍

種類と選び方

キャリパー形・棒形・三点式の違いを理解し、測定対象に合った内側マイクロメータを選ぶことが精度の第一歩です。

📏

正しい使い方と0点合わせ

測定前の清掃・0点確認・ラチェット操作など、現場でよくある誤操作と対策を具体的に解説します。

⚠️

誤差の原因と対策

体温・傾き・測定力のバラつきなど、数μm単位の誤差を引き起こす要因と、現場ですぐ実践できる防止策を紹介します。

このページの目次

内側マイクロメータの使い方と種類・読み方・精度を徹底解説

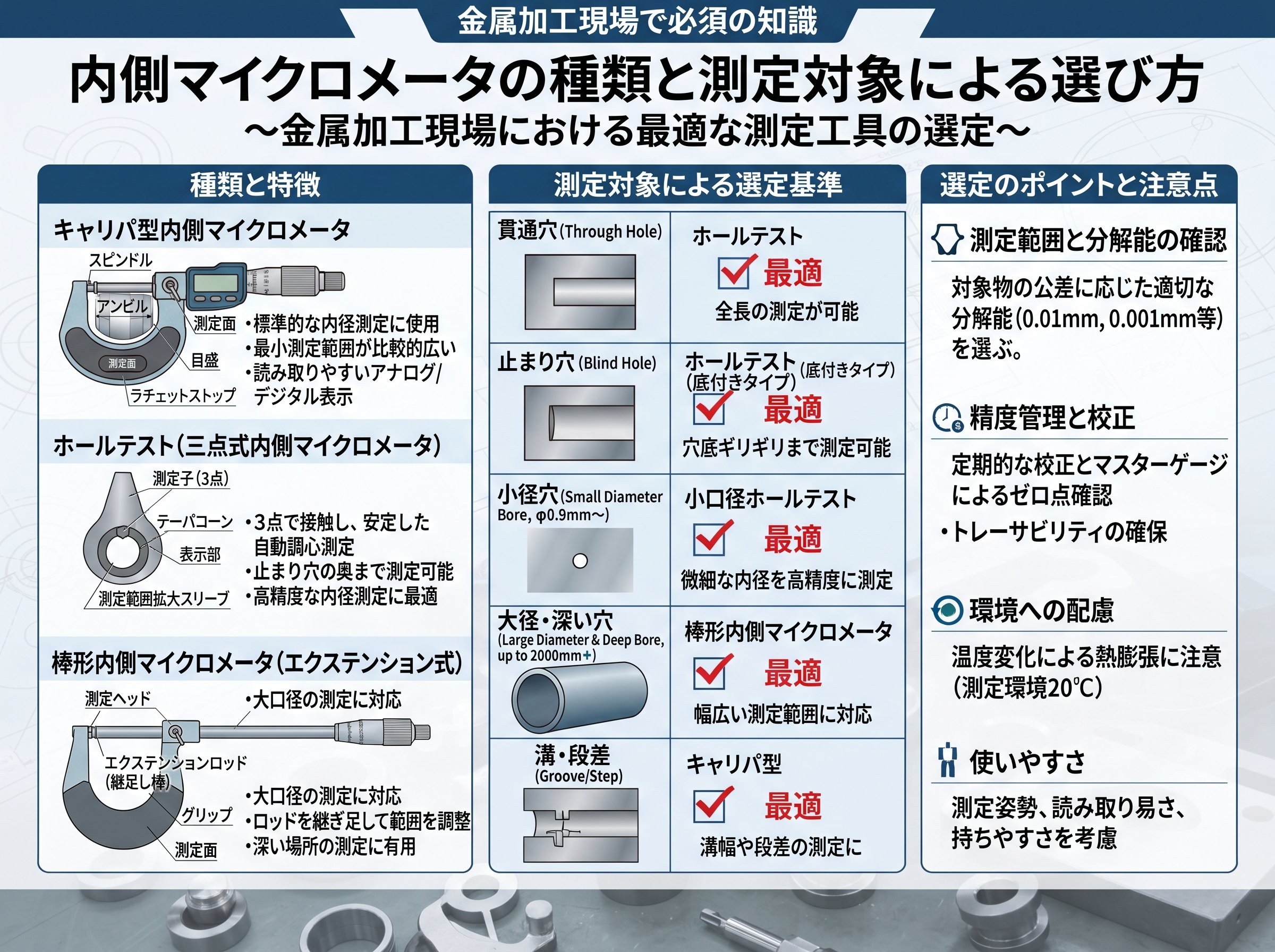

内側マイクロメータの種類と測定対象による選び方

内側マイクロメータは「穴の内径」を精密に測るための測定器であり、ひとくちに「内側マイクロメータ」と言っても、形状と用途で大きく3つに分類されます。選択を間違えると、測定値そのものの信頼性が損なわれるため、まず種類の特徴を正確に把握しておくことが重要です。

**キャリパー形内側マイクロメータ**はノギスのような外見で、比較的小径（一般的に5〜30mm程度）の穴に向いています。2点で内壁を挟む構造のため、楕円ひずみの検出には有効ですが、後述する「等径ひずみ円」の検出には不向きです。

**棒形内側マイクロメータ**は、ロッド（継ぎ足し棒）を組み合わせることで中〜大径（50mm〜数百mm）の内径測定に対応できる汎用性の高いタイプです。測定子の両端が穴壁に2点接触するため、操作に慣れとテクニックが必要ですが、現場での使用頻度は非常に高いです。

**三点式内側マイクロメータ（ホールテスト・ボアマチック）**は、3つの測定子が120°等間隔に配置され、穴の中心と測定器の中心を自動的に一致させる「求心作用」があります。測定が安定しており、作業者間でのバラつきが少ない点が特長です。一方、楕円の穴では測定値にばらつきが出にくく、逆に「楕円を検出しにくい」という欠点もあります。

| 種類 | 測定方式 | 主な測定範囲 | 得意なひずみ検出 |
|------|----------|------------|----------------|
| キャリパー形 | 2点接触 | 5〜30mm前後 | 楕円 |
| 棒形（単体・継ぎ足し） | 2点接触 | 50〜数百mm | 楕円 |
| 三点式（ホールテスト） | 3点接触 | 6〜数百mm | 等径ひずみ円 |

つまり「2点か3点か」が精度判断の分かれ目です。測定物の形状と想定されるひずみの種類に応じて使い分けることが原則です。精度が特に求められる場合は、2点測定と3点測定を併用する方法が確実ですが、コストと測定時間を考慮したうえで判断してください。

参考：内径測定器の各種類と使い方について、ミツトヨが詳しく解説しています。
内径測定器の使い方、基礎知識 – ミツトヨ

内側マイクロメータの使い方：測定前の準備と0点合わせ手順

測定精度は、測定する瞬間よりも「測定前の準備」で決まるといっても過言ではありません。ここが原則です。特に内側マイクロメータは外側マイクロメータに比べて操作に手間がかかり、準備の質が最終的な測定値の信頼性に直結します。

**① 測定面の清掃**

測定子（アンビルやスピンドル）の接触面に、目に見えない油膜・切り屑・ほこりが付着しているだけで、0.005〜0.01mm程度の誤差が生じます。使用前は必ず清潔な白紙や柔らかい布で軽く拭き取ってください。測定物側の穴の内壁も同様に清掃が必要です。

**② 室温への順応（温度なじみ）**

これは非常に見落とされがちですが、重要な工程です。鉄鋼材料の線膨張係数はおよそ11〜12×10⁻⁶/℃であり、100mmの棒形内側マイクロメータを5℃温度変化させた場合、約5〜6μmの誤差が生じます。測定器と測定物を同じ環境に30分以上置いてから使用することが推奨されています（JIS B 7507では20℃を標準温度として規定）。

**③ 0点合わせ（基点確認）**

内側マイクロメータの0点合わせは外側マイクロメータよりも手順が複雑です。棒形の場合はセットリング（リングゲージ）または基準棒を使い、測定器をわずかに揺動させながら最小値を読み取る方法が基本となります。

🔧 測定子を基準棒やセットリングの内径にセットする

🔧 マイクロメータをゆっくり揺動（左右・前後にわずかに振る）させ、最小値が出る位置を確認する

🔧 その最小値が既知の基準寸法と一致しているかを確認し、ずれがあればキースパナで調整する

揺動操作が重要な理由は、棒形内側マイクロメータは「穴の直径に対して傾いて挿入されると値が大きく出る」という特性があるからです。揺動することで最も穴の軸と垂直な（正しい）位置を自然に見つけることができます。基点確認は毎回の測定前に行うのが基本です。

参考：マイクロメータの誤差が出る原因とラチェット・0点合わせの詳細解説。
FAQ｜マイクロメータで誤差が出る原因と対策は？ – はじめの工作機械

内側マイクロメータの目盛りの読み方：スリーブ・シンブルの見方

アナログ式の内側マイクロメータ（棒形・キャリパー形）の目盛り読み方は外側マイクロメータと基本的に同じ構造です。慣れるまでは混乱しやすいですが、読む順番を固定すれば確実に読み取れます。

スリーブ→シンブルの順に読む！が基本です。

**スリーブの読み方**

スリーブには、基準線を挟んで上下に目盛りが刻まれています。上側の目盛りは1mm単位、下側の目盛りは0.5mm単位（上目盛りの中間値）を示します。スリーブの端面からシンブルが被さっている位置を確認し、見えている最大の数値を読み取ります。

**シンブルの読み方**

シンブルには円周上に50等分の目盛りが刻まれており、1目盛り＝0.01mmを表します。シンブルが1回転すると0.5mm進む構造のため、50÷0.5＝1目盛り0.01mmという計算になります。スリーブの基準線（横線）とシンブルの目盛り線が一致している箇所の数値を読みます。

**読み取り例**

スリーブの読み：7.0mm、シンブルの読み：0.37mmの場合、測定値は7.0＋0.37＝**7.37mm**となります。

| 読む箇所 | 単位 | 読み取り方 |
|---------|------|-----------|
| スリーブ（上目盛り） | 1mm単位 | 見えている最大値を読む |
| スリーブ（下目盛り） | 0.5mm単位 | 上目盛りの中間値 |
| シンブル | 0.01mm単位 | 基準線と一致した目盛りを読む |
| 副尺（バーニア付き） | 0.001mm単位 | さらに細かく読み取れる |

目盛りを読む際は、目の位置を測定器の正面から（垂直方向から）見ることが必須です。斜め方向から読むと、スリーブの基準線とシンブルの一致点がずれて見える「視差」が生じます。これはコンマ数μm単位の誤差を引き起こすため、ベテランでも注意が必要です。

三点式（ホールテスト型）の場合は、ダイヤルゲージ式の表示盤から読み取るタイプが多く、基準値（セットリングなど）に対する差分として値を表示します。プラスマイナスの方向を確認してから読み取る点に注意が必要です。

参考：マイクロメータの目盛りの読み方について、ミスミが図解付きで解説しています。
マイクロメータの正しい使用法について – ミスミ

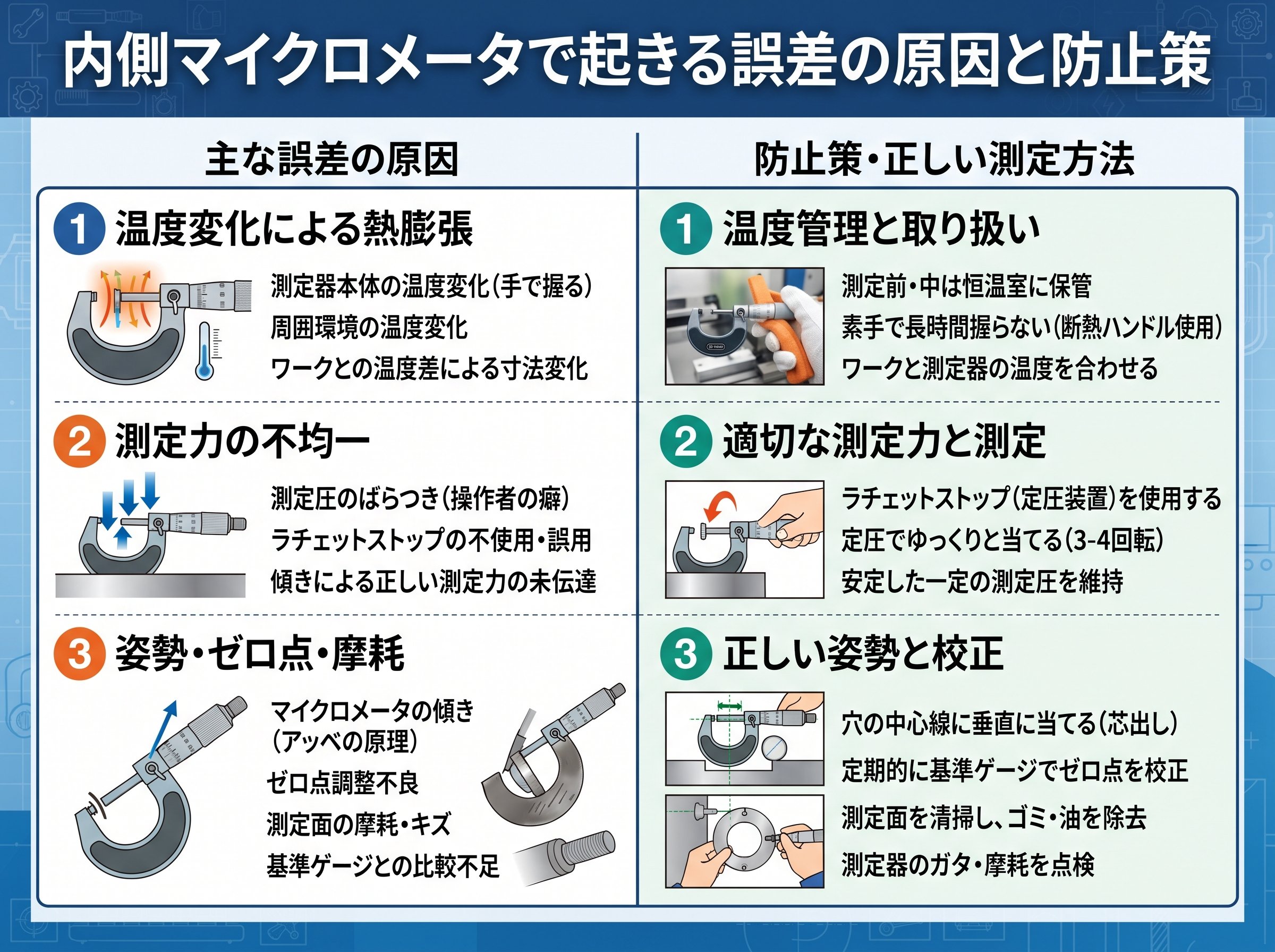

内側マイクロメータで起きる誤差の原因と防止策

「寸法が出ているはずなのにベアリングが入らない」「人によって測定値が変わる」——これらは金属加工現場でよく起きるトラブルです。原因を正確に把握できれば対策はシンプルです。

**原因① 体温による熱膨張（最大数十μm）**

内側マイクロメータのフレームは金属製（鋳鉄や鋼）であり、体温が直接伝わるとわずかに膨張します。素手でフレームを長時間握り続けると、数μm〜数十μmの誤差が発生することが確認されています。これは測定者間でのバラつきの主な原因の一つです。

対策は以下のどちらかを選んでください。

🧤 手袋を使用し、防熱カバー（プラスチック部分）を持って測定する

🔩 マイクロメータスタンドにセットし、手で直接触れずに測定する

**原因② ラチェットストップを使わない測定圧のバラつき（数μm〜数十μm）**

測定時に指の力だけでシンブルを締め込むと、測定圧が安定せず誤差が出ます。ラチェットストップ（またはフリクションシンブル）を使い、空回りが始まる（パチパチと音を立てる）まで回してから値を読み取ることが正しい操作です。測定圧を常に一定にすることが条件です。

**原因③ 棒形マイクロメータの傾き（姿勢誤差）**

棒形内側マイクロメータを穴の軸に対して傾けて挿入すると、実際の内径より大きな値が出ます。前述の「揺動操作」を行い、最小値を確認することでこの誤差は防げます。傾いたまま読んでしまうと0.01mm以上の誤差になることもあります。

**原因④ 等径ひずみ円の見落とし**

これが特に厄介な問題です。加工後の穴が楕円ではなく「等径ひずみ円（ルーローの三角形に近い形状）」の場合、2点接触の棒形内側マイクロメータやシリンダーゲージでは、どこを測っても同じ値が出ます。つまり「正常」と判断されても、実際には真円ではありません。ベアリングや精密シャフトが入らないトラブルが現場で実際に起きています。等径ひずみ円の検出には3点式ホールテストで複数方向から測定する方法が有効です。

意外ですね。「内側マイクロメータで合格＝真円」ではないのです。

参考：等径ひずみ円と内側マイクロメータの落とし穴について詳しく解説されています。
内径測定でひずみ穴を判別する – 機械組立の部屋

現場で使える！内側マイクロメータの測定精度を高める5つのコツ

正しい手順を知ったうえで、実際の現場で精度を安定させるための実践的なコツをまとめます。基本の徹底が品質トラブルを防ぐ唯一の近道です。

**コツ① 測定は毎回同じ条件で行う**

測定姿勢・持ち方・ラチェット操作のタイミングを標準化することで、誰が測っても同じ値が出る環境が作れます。複数人で測定する工程では「測定手順書」を用意し、手順を統一するのがベストです。これは使えそうです。

**コツ② 棒形マイクロメータは必ず揺動で最小値を探す**

先述の通り、棒形内側マイクロメータは穴の直径方向に対して垂直を保った時に最小値が出ます。挿入してそのまま読むのではなく、左右・前後にわずかにゆっくり揺らして、最小値を示す点を確認してから読み取ります。慣れれば10秒ほどの作業です。

**コツ③ 使用前に20〜30分は同じ部屋に置く**

測定器と測定物を同じ環境温度になじませることが基本です。工場の搬入直後・保管庫からの取り出し直後に測定を始めると、大きな誤差が生じます。精密測定を行う部屋（恒温室）が使える場合は、室温20℃での測定が理想です。

**コツ④ 複数回測定して平均値または最大・最小を記録する**

1回の測定だけで合否を判断するのはリスクがあります。同一箇所を3〜5回測定し、平均値あるいは最大・最小の幅を確認する習慣をつけると、測定器の状態異常や誤操作にも気づきやすくなります。

**コツ⑤ デジタルマイクロメータの導入を検討する**

アナログ式では0.01mm単位の読み取りが基本ですが、デジタル式（デジマチック）では0.001mm単位での読み取りが標準になります。ミツトヨの高精度デジマチックマイクロメータ（例：MDH-25MCシリーズ）では最大許容誤差±0.5μmを達成しており、視差誤差もゼロになります。アナログ式の読み取りミスが頻発する場合は、デジタル式への切り替えが有効です。
