シリンダーゲージの使い方と測定精度を高める基本知識

素手で長時間握り続けると、体温で最大3〜5µmの寸法誤差が生まれます。


📋 この記事の3ポイント要約
🔧
シリンダーゲージは「比較測定器」

単体では内径の絶対値を読めない。リングゲージやマイクロメーターでゼロ点を合わせてから、基準との差を読む道具です。

📐
揺動で「最狭点(最小値)」を探す

穴にゲージを入れたら、前後左右に小さく揺動させ、ダイヤルゲージの針が最小値を示す点が真の内径です。

⚠️
体温・温度・姿勢が精度を左右する

手からの熱伝導、測定姿勢のブレ、ゼロ点合わせのクセ——これら3つを管理するだけで、現場の測定精度は大きく変わります。


シリンダーゲージとは何か:内径を測る「比較測定器」の仕組み


シリンダーゲージは、穴の内径を測定するための工具です。ただし、重要な前提があります。これは「絶対値を直接読む測定器ではない」という点です。シリンダーゲージは、あらかじめ基準となる寸法を設定してから、その基準値との差をダイヤルゲージで読み取る「比較測定器」として機能します。この仕組みを理解しておかないと、読み取り作業でつまずくことになります。


つまり、比較測定が前提です。


構造としては、シリンダーゲージ本体に取り付けたダイヤルゲージと、穴の内壁に接触する測定子(アンビル)・ロッドから成ります。測定子とロッドの2点が穴の内壁を挟むように接触し、その変位量をダイヤルゲージに伝えます。本体には「ガイド」と呼ばれる案内板が付いており、穴の中心方向へ自然に導いてくれる構造になっています。
























測定器の種類 測定方式 主な用途
シリンダーゲージ 比較測定(差読み) 深い穴の内径、量産品の公差検査
三点マイクロメーター 絶対値測定 内径の絶対値が必要な精密測定
内側マイクロメータ 絶対値測定 比較的浅い穴・溝の測定


量産品の検査で同一仕様の穴を繰り返し測定する場面では、シリンダーゲージが特に力を発揮します。なぜなら、一度ゼロ点を設定してしまえば、次々と穴に挿入するだけで差を確認できるからです。一方、単品での絶対値測定には三点マイクロメーターのほうが向いています。用途に応じて使い分けることが基本です。


測定範囲は、交換ロッド(アンビル)の付け替えによって調整できます。1台のシリンダーゲージで複数の径に対応できる汎用性が、現場での使いやすさにつながっています。ただし、測定範囲の端付近での使用は安定性が下がる場合があるため、できるだけ中央域で使うよう心がけてください。


参考:シリンダーゲージを含む内径測定器の詳細な基礎知識はミツトヨの公式解説ページが充実しています。
内径測定器の使い方・基礎知識|ミツトヨ公式


シリンダーゲージの使い方:0点調整(ゼロ点合わせ)の手順

0点調整は、シリンダーゲージの使い方の中で最も重要な工程です。ここが甘いと、後の測定がどれだけ丁寧でも全体がズレたままになります。0点調整が原則です。


基準となる寸法を準備するには、大きく3つの選択肢があります。



  • 🔵 リングゲージ(セットリング):高精度に仕上げられた円筒形の基準ゲージ。量産検査で同一径を繰り返し測る場合に最も再現性が高く、ミツトヨではセラミックス製のセットリングが推奨されています。熱伝導率が低く、体温の影響を受けにくい点が金属加工の現場では大きな利点です。

  • 🔵 外側マイクロメータ:手元にリングゲージがない場合に使われます。マイクロメーターを目的の寸法にセットし、アンビル間にシリンダーゲージを当てて基準を取ります。ただし、マイクロメーター側も一定の測定力(ラチェット)で固定しなければならず、作業者のクセが出やすい方法です。

  • 🔵 ブロックゲージ専用治具:最も精度が高い基準設定ができますが、専用の治具が必要です。平面での測定になるため、ガイドが機能しない点に注意が必要です。


実際の0点調整の手順を整理します。



  1. 基準リング(またはマイクロメーター)にシリンダーゲージを挿入する

  2. ゲージを小さく前後・左右に揺動させながら、ダイヤルゲージの針が最小値(最大値)を示す点を探す

  3. その極値を示す位置でダイヤルゲージの外枠を回し、ゼロを合わせる

  4. もう一度同じ操作をして、極値でゼロに戻ることを確認する


「確認して終わり」が基本です。


ここで多くの人が見落とすポイントが1つあります。ミツトヨの公式資料では、「ダイヤルゲージ検出範囲の中央付近で基点合わせを行う」ことが推奨されています。ダイヤルゲージのストロークの端付近でゼロを合わせると、測定時に検出範囲を超えてしまうリスクがあります。中央付近でゼロにしておくことで、プラス側・マイナス側どちらにも余裕ができます。


また、0点調整後に測定を開始するまでの時間にも注意が必要です。長時間かけて基準合わせをしていると、測定者の手の熱がシリンダーゲージのボディに伝わり、金属が膨張して基準がズレてしまいます。これについては次のセクションで詳しく説明します。


参考:ミツトヨによる正しい使い方の解説ページ(動画あり)です。
シリンダゲージの正しい使い方|ミツトヨ公式


シリンダーゲージの使い方:測定時の揺動操作と最狭点の読み取り

0点調整が完了したら、いよいよ実際の穴を測定します。穴にゲージを挿入し、軸方向に前後・左右へゆっくりと揺動させながら、ダイヤルゲージの針が最も小さい値を示す点を探します。この「最小値を示す点」が最狭点であり、穴の真の内径に最も近い値です。


最小値が真の内径です。


揺動の動作を正確に理解することが、シリンダーゲージの使い方を習得するうえで最も重要なコツです。穴の中にゲージを入れると、傾いた状態では測定子が直径方向よりも斜めに当たるため、実際より大きな値を示してしまいます。揺動によってゲージを穴の軸方向に合わせていくことで、測定子が正確に直径方向に当たる位置に近づきます。その瞬間にダイヤルの針が最小値を示します。



  • 🔴 揺動の幅は小さく、一定のリズムで:大きく振ると最小値を通り過ぎてしまいます。ゴルフのパターのように、小さく安定した動きが有効です。

  • 🔴 手首だけでなく前腕全体を使う:手首だけで振ると姿勢が毎回変わり、再現性が落ちます。肘から先を軸にして動かすと安定します。

  • 🔴 測定姿勢はゼロ点調整時と揃える:縦置きで測るなら、ゼロ点合わせも縦置きで行うのが理想です。姿勢が変わるとゲージの自重のかかり方が変わり、わずかな誤差が生まれます。


意外に感じるかもしれませんが、シリンダーゲージで穴を測定するときはガイド機構が働くため、左右の方向は自然に中心へ導かれます。そのため、実際は前後(軸方向に対し垂直な方向)の揺動だけで最狭点を見つけることができます。これは平面測定(溝の幅測定など)とは異なる点です。溝の幅を測る場合はガイドが機能しないため、左右・前後の2方向それぞれで最狭点を探す必要があります。



















測定対象 ガイドの機能 揺動の方向
穴(内径) あり(中心へ誘導) 1方向の揺動で最狭点を探す
溝・平面 なし 左右・前後の2方向で最狭点を探す


測定中に針の値が安定しない場合は、焦らずにまず原因を切り分けることが大切です。穴や測定子に切粉・油膜・バリが残っている、ゲージが穴に対して斜めに入っている、交換ロッドの締結が緩んでいる——これらがよくある原因です。値が安定しない場合は、指示器よりも先に測定条件を疑うほうが解決への近道です。

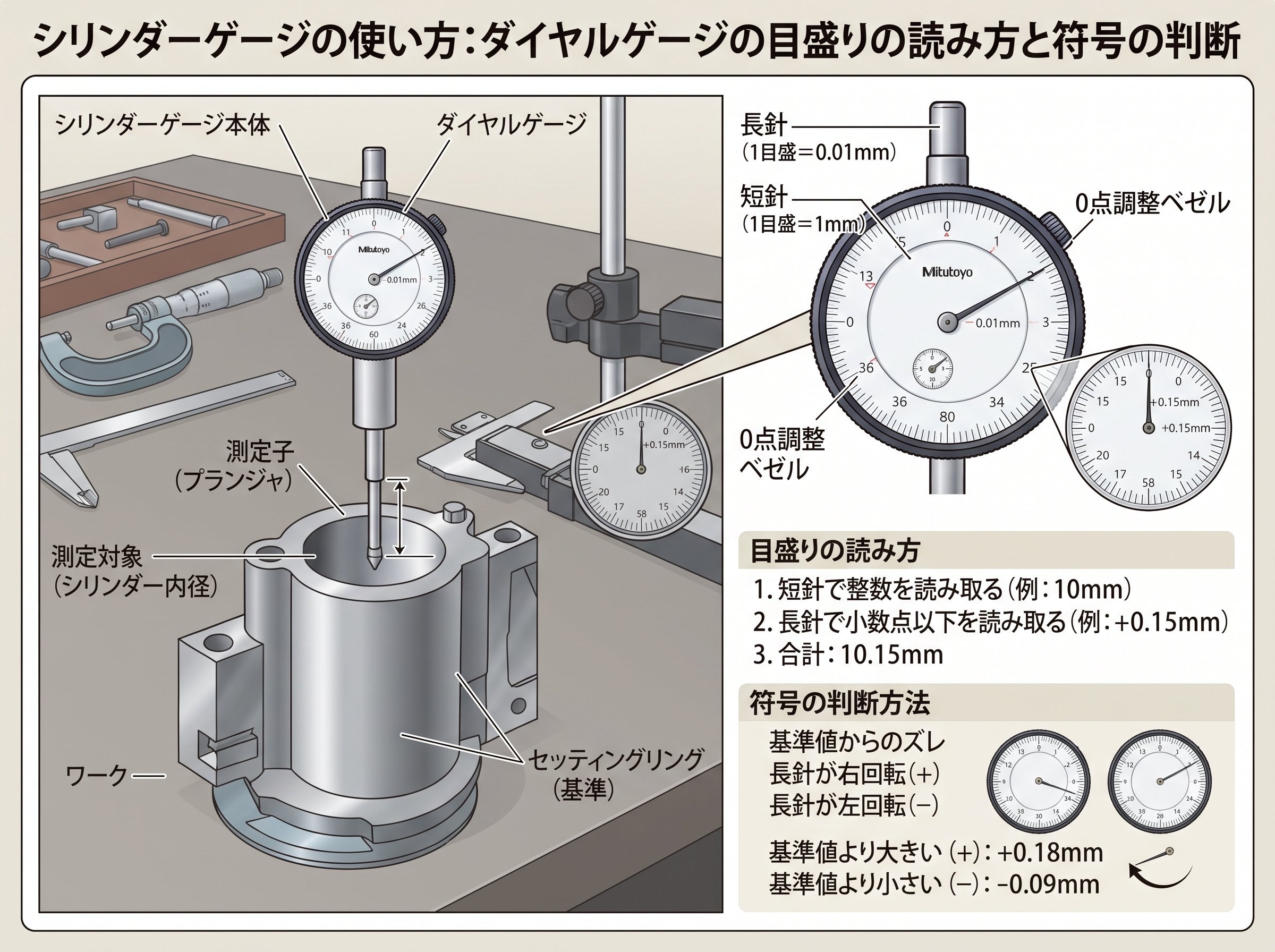

シリンダーゲージの使い方:ダイヤルゲージの目盛りの読み方と符号の判断

シリンダーゲージの読み取りで最もミスが起きやすいのが、ダイヤルゲージの目盛りの読み方です。特に「短針を見落とす」というケースが現場では頻繁に発生します。これは痛いですね。


標準的なダイヤルゲージの場合、長針が1目盛0.01mm(10µm)を示し、1回転で1mmを表します。短針は長針が何回転したかを示す「回転数計」です。例えば、短針が「1」を指し、長針が「30」を示している場合は「1.30mm」という読みになります。短針を見落として長針だけを読むと「0.30mm」と誤読してしまいます。



  • 📌 読み取りの手順:必ず「短針→長針→符号」の順番で確認する

  • 📌 プラス/マイナスの定義:基準より穴が大きい方向と小さい方向のどちらがプラスになるかは、ゲージの組み方によって異なります。測定開始前に「大きいときは針がこっちへ動く」を確認して固定しておく

  • 📌 視差に注意:ダイヤルゲージは必ず正面から読む。斜めから見ると指針の位置がズレて見えます


目量の細かいゲージが常に良いとは限りません。


0.001mm(1µm)目量のダイヤルゲージを使えば細かく読めますが、測定環境(温度・振動・手ブレ)が安定していなければ精度は上がりません。一般的な金属加工の現場では0.01mm目量が多く使われます。図面の公差に対して適切な目量を選ぶことが重要で、特に公差20µmに対して10µm目量のゲージを使う場合は、測定誤差の割合に十分注意してください。


読み取りに不安がある段階では、「基準寸法」「針の読み(符号含む)」「最終値」の3つを別々に書き残すことをおすすめします。頭の中だけで処理しようとすると、符号や回転数を混同するミスが起きやすいからです。測定結果を見える化する習慣が、確実な測定精度につながります。


参考:内径測定の許容差・精度の考え方については機械組み立てに精通した専門サイトも参考になります。
シリンダゲージの特徴【精度と測定方法】|機械組立.com


シリンダーゲージの使い方:測定精度を下げる4つの落とし穴と対策

実際の現場でシリンダーゲージの測定精度が安定しない原因は、大きく4つに分類できます。これらを知っておくことで、測定ミスによる不良品の流出や手戻りをぐことができます。


**① 体温・手の熱による金属の膨張**


これが最も見落とされがちな落とし穴です。金属は温度変化により膨張・収縮し、精密測定の現場では数℃の差が数µmの誤差につながります。シリンダーゲージのボディも例外ではなく、素手でにぎり部を長時間保持し続けると、体温(約36°C)がゲージに伝わり、金属が膨張して基準がズレます。


専門家のデータによると、φ40のリングゲージを用いた検証では、3本指で軽く握った状態でも数分で計測値に影響が出ることが確認されています。対策として有効なのは次の通りです。



  • 🧤 綿手袋を着用して測定する:熱の伝導を防ぐ最もシンプルな方法です

  • ⏱️ 素早く作業を完了する:長時間握り続けない

  • 🌡️ 測定前に20℃環境で5時間以上温度慣らしを行う:精密な検査では定温室での作業が理想です


ミツトヨのセラミックス製セットリングは熱伝導率が低く、体温の影響を受けにくい設計になっています。量産検査で精度を求める現場では、セラミックス製の基準リングの採用を検討する価値があります。


**② 測定姿勢のブレ**


縦姿勢と横姿勢でゲージの当たり方が変わることは前述しましたが、さらに注意すべき点があります。機上での測定(加工機の上での測定)は、視差や体勢が不自然になりやすく、余計な力がかかりやすい環境です。視差による誤読を防ぐために、ダイヤルゲージは必ず正面から読む習慣をつけてください。


**③ ゼロ点の経時的なズレ**


長時間の測定作業中に、最初に合わせたゼロ点がズレていることがあります。作業の途中でも定期的にリングゲージや基準リングで再確認する習慣が、測定精度の維持につながります。特に、測定物の数が多い量産検査では「何個ごとにゼロ点再確認するか」を作業標準に組み込むことが重要です。


**④ 被測定物の状態**


穴の内面に切粉、バリ、油膜が残っていると、測定子が正確に内壁に当たらず誤差が生じます。面粗さが粗い被測定物では、測定子が食い込んで傷が入り、結果的に測定値にも影響します。測定前に穴の清掃を必ず行うことが鉄則です。また、加工直後の熱を持ったワークをそのまま測定すると、寸法が変化しているため正確な値が出ません。ワークを定温に戻してから測定することが必要です。


参考:温度管理と測定誤差の関係を具体的に解説したページです。
測定室と現場の温度差で誤差が出る理由と対策|FAQ
