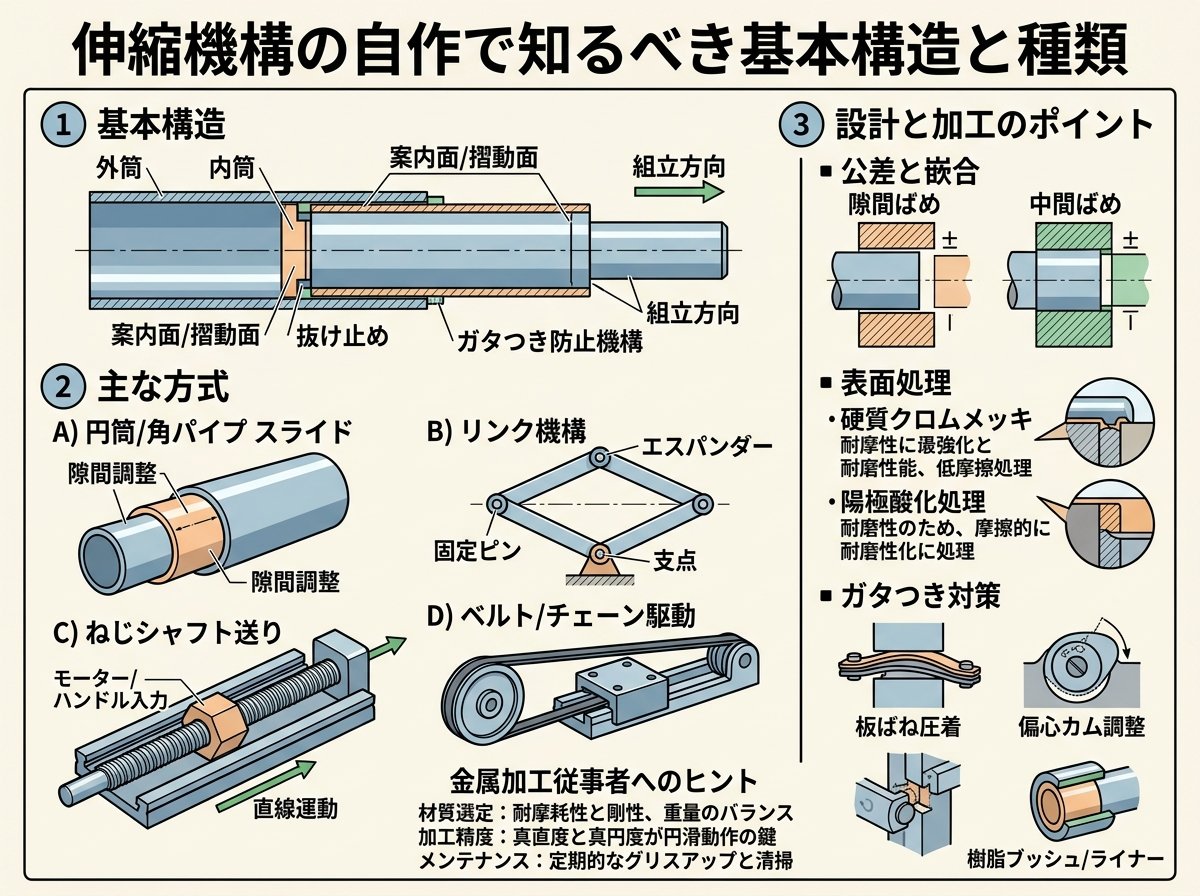

伸縮機構の自作で知るべき基本構造と種類



伸縮機構を自作する上で、まず理解しておくべきは基本的な構造の種類です 。目的に合わせて最適な構造を選ぶことが、成功への第一歩となります。代表的なものには「テレスコピック機構」「パンタグラフ機構」「スライド機構」があります。

• テレスコピック機構 🔭
  望遠鏡のように、径の異なる筒を入れ子状に重ねて伸縮させる構造です 。シンプルな構造で比較的長いストロークを確保できるのが特徴です。自作では、サイズの異なるアルミパイプや塩ビパイプを組み合わせて作られることが多く、釣竿やカメラの三脚などがこの構造にあたります 。パイプ同士の摩擦やガタつきをどう抑えるかが設計のポイントになります。
• パンタグラフ機構 ✂️
  ひし形の構造を連結させ、伸縮させるタイプです。電車のパンタグラフや作業用の高所作業台（シザーリフト）などに使われています 。伸縮率が大きく、構造的に強度を出しやすいのがメリットです。アームの長さや連結部の数で、伸縮時の軌道や全体の長さを調整できます。
• スライド機構 ↔️
  タンスの引き出しのように、レールに沿って部材を滑らせることで伸縮させる構造です 。スライドレールという専用の部品を使えば、非常にスムーズで安定した動きを実現できます 。特に重量物を支える用途や、正確な直線運動が求められる場合に適しています。

これらの基本構造を理解し、作りたいもののサイズ、必要な強度、動きのスムーズさなどを考慮して、どの機構を採用するかを決定します。場合によっては、これらの機構を複数組み合わせることで、より複雑な動きを実現することも可能です 。



参考）https://fab.sfc.keio.ac.jp/paper/files/2014_graduate_Shigeki_Shimizu.pdf
​

伸縮機構の自作で定番のイレクターパイプとスライドレールの活用法

DIYで伸縮機構を製作する際、最も手軽で人気のある材料が「イレクターパイプ」と「スライドレール」です 。これらはホームセンターなどで容易に入手でき、加工も比較的簡単なため、初心者から上級者まで幅広く利用されています。

イレクターパイプの活用法

イレクターパイプは、鋼管にプラスチックを被覆したDIY用のパイプ素材です 。豊富な種類のジョイント部品と組み合わせることで、接着剤や溶接なしで様々な構造物を組み立てられるのが最大の魅力です。

• テレスコピック機構への応用
  イレクターパイプは規格サイズが豊富ですが、そのままではテレスコピック化は難しいです。そこで、外径の異なるアルミパイプや樹脂パイプを内部に挿入する方法が考えられます 。イレクターパイプを外側の筒（ガイド）として使い、内側のパイプがスムーズに動くように、パイプ間にスペーサーを入れるなどの工夫が必要です。
• パンタグラフ機構への応用
  同じ長さにカットしたイレクターパイプを、回転するジョイントを使ってひし形に組むことで、パンタグラフ機構を製作できます 。ジョイント部分の強度と、スムーズな回転をどう確保するかがポイントです。

以下の参考リンクは、イレクターパイプを使ったDIYの公式レシピ集です。伸縮機構を含む様々な作例が掲載されており、設計のヒントになります。



イレクター公式DIYレシピ

スライドレールの活用法

スライドレールは、引き出しやキーボードスライダーなどに使われる伸縮用の金物です 。耐荷重や長さの異なる様々な製品が市販されており、これを利用することで極めて完成度の高いスライド機構を自作できます。

• 伸縮テーブル・作業台の製作
  テーブルの天板裏にスライドレールを取り付ければ、天板を延長できる伸縮テーブルが作れます 。耐荷重の大きいスライドレールを選べば、作業台としても十分な強度を確保できます。
• 車中泊用ベッド・荷台の製作
  ハイエースなどの荷室にスライドレールを設置し、その上に板を載せることで、引き出し式のベッドやスライドフロアを製作する例が人気です 。重い荷物も楽に出し入れできるようになり、空間を有効活用できます。

スライドレールを選ぶ際は、引き出す長さ（スライド量）と耐荷重を必ず確認しましょう 。また、レールを平行に、かつ正確に取り付けることがスムーズな動作の鍵となります。



参考）ハイエーススライドフロア自作！予算4万で耐荷重、機能性抜群 …
​

伸縮機構の自作における強度計算と材料選びのポイント

自作した伸縮機構が、想定した用途に耐えられるかどうかは非常に重要です。特に人を乗せたり、重量物を支えたりする場合には、強度計算と適切な材料選びが不可欠となります。専門的な知識がなくても、基本的な考え方を理解しておくだけで、安全性は大きく向上します。



強度に影響を与える要素

伸縮機構の強度は、主に以下の3つの要素によって決まります。



1. 材料の材質: 同じ形状でも、アルミ、鉄、ステンレス、プラスチックでは強度が全く異なります。一般的に、しなりにくさを示す「ヤング率」や、どれだけの力で破壊されるかを示す「引張強度」などの指標で比較されます。
2. 部材の形状（断面形状）: 同じ材料でも、中実の棒より中空のパイプの方が、同じ重量あたりの曲げ強度は高くなります。これは「断面二次モーメント」という指標で表され、部材の曲がりにくさを示します。
3. 構造: 部材の長さや固定方法、荷重のかかり方によって、全体の強度は大きく変わります。例えば、同じ棒でも両端を固定した方が、片方だけを固定した場合（片持ち梁）よりも遥かに大きな荷重に耐えられます。

材料選びのポイント























































材料	特徴	注意点
アルミパイプ	軽量で加工しやすく、錆びにくい。DIYで最も人気のある材料の一つ 。	鉄に比べて強度が低く、傷がつきやすい。溶接には専門の機材と技術が必要。
鉄（スチール）	安価で強度が高い。溶接が比較的容易で、頑丈な構造物に向いている。	非常に錆びやすいため、塗装などの防錆処理が必須。重量がある。
ステンレス	錆びに非常に強く、強度も高い。美しい光沢を持つ。	高価で、加工（特に穴あけや切断）が難しい。
イレクターパイプ	専用ジョイントで組み立てが容易 。樹脂コーティングで錆びにくい。	単体での強度はそれほど高くない。ジョイント部分の強度に依存する。

簡易的な強度検討の方法

厳密な強度計算は複雑ですが、DIYでは材料メーカーが公開しているデータシートや、オンラインの計算ツールを参考にすることができます。



例えば、スライドレールであれば「耐荷重」が明記されていますので、必ずそれを守るように設計します 。パイプの場合は、かけたい荷重に対して安全率（通常3～5倍）を見込んで、太さや肉厚を選ぶと良いでしょう。

伸縮機構の自作をレベルアップさせる電動化とアクチュエータ導入

手動の伸縮機構に慣れてきたら、次のステップとして電動化に挑戦してみましょう 。ボタン一つで伸縮できるようになれば、利便性が格段に向上し、活用の幅も大きく広がります。電動化の心臓部となるのが「アクチュエータ」です。

電動化のキーパーツ「リニアアクチュエータ」

リニアアクチュエータは、モーターの回転運動を直線運動に変換する装置です。伸縮機構の電動化において最も一般的に使用されるパーツで、主に以下の種類があります。



• ねじ式アクチュエータ: モーターでねじ軸を回転させ、ナットを直線的に動かすタイプです 。押し引きする力が強く、任意の位置で停止させやすいのが特徴です。比較的低速な動きに向いています。
• ベルト式アクチュエータ: モーターでタイミングベルトを駆動させ、ベルトに固定した部分を直線的に動かすタイプです。高速な動作が可能ですが、ねじ式に比べて押し引きする力は弱くなります。
• 電動シリンダ: 上記の機構が一体型ユニットになった製品です。ストローク長や推力（押し引きする力）、速度など様々な製品がラインナップされており、DIYでも扱いやすくなっています。

特許技術から生まれたユニークなアクチュエータ

近年、新しいタイプの伸縮アクチュエータも登場しています。例えば、日本のベンチャー企業が開発した「BambooShoot Actuator」は、2枚の金属製巻尺を重ねて押し出すというユニークな特許技術を使用しています 。これにより、非常にコンパクトな筐体から4mもの高さまで直立させることが可能です。このような最新技術の情報を知っておくことも、新しい発想のヒントになります。
このアクチュエータの技術情報は、以下のリンクで詳しく解説されています。



伸縮アクチュエータ『BambooShoot Actuator』 | イプロスものづくり

電動化の際の注意点

• 電源の確保: アクチュエータはDCモーター（直流モーター）で駆動するものが多く、12Vや24Vの電源が別途必要になります。
• 制御方法: 最も簡単なのは、正逆スイッチを使って伸縮させる方法です。任意の位置で止めたい場合や、速度を制御したい場合は、モータードライバやマイコン（Arduinoなど）を使った電子工作の知識が必要になります。
• 安全対策: 電動化によって大きな力が発生するため、手や物を挟まないようにリミットスイッチ（可動範囲の終端を検知するスイッチ）を設けたり、カバーを取り付けたりするなどの安全対策が不可欠です。

電動化は難易度が上がりますが、成功した時の達成感は格別です。まずは小型のアクチュエータを使って、簡単なものから試してみるのがおすすめです 。

伸縮機構の自作で差がつく！異種材料の組み合わせと長期利用のための防錆処理

伸縮機構を長く快適に使うためには、目に見える強度だけでなく、材料同士の相性や経年劣化への対策も重要です。特に金属加工のプロフェッショナルであれば、この「見えない品質」にこだわることで、自作品のレベルを一段と高めることができます。



異種金属接触腐食（電食）のリスク

アルミとステンレスなど、異なる種類の金属を直接接触させて使用すると、「異種金属接触腐食（電食）」と呼ばれる現象が起こることがあります。これは、金属のイオン化傾向の違いによって、一方の金属（この場合はアルミ）の腐食が促進されてしまう現象です。



• 発生しやすい環境: 雨水や結露など、水分がある環境で特に発生しやすくなります。屋外で使用する伸縮機構や、湿度の高い場所で使う場合は特に注意が必要です。
• 対策方法:



  • 絶縁処理: 異種金属間に樹脂製のワッシャーやブッシュを挟んだり、ゴムシートを挟んだりして、直接接触させないようにします。




  • 塗装・コーティング: 金属の表面を塗膜で覆うことで、水分の接触を防ぎ、電食のリスクを低減できます。




  • めっき処理: 接触する金属同士を、同じ種類の金属でめっきすることも有効な対策です。




例えば、軽量化のためにアルミパイプを使い、強度が必要な連結部分にステンレスのボルトやナットを使う場合は、必ず樹脂ワッシャーを挟むなどの対策を講じましょう。



摺動部分の摩耗とメンテナンス

テレスコピック機構やスライド機構では、部材同士が擦れ合いながら動きます。この摺動部分の摩耗対策が、長期的な性能維持の鍵となります。



1. 潤滑: 摺動部分には、適切な潤滑剤を定期的に塗布することが重要です。シリコンスプレーやグリスなどが一般的ですが、プラスチック部品を侵さないかなど、材料との相性を確認して選びましょう。潤滑剤は摩耗を減らすだけでなく、防錆効果も期待できます。
2. 摩耗に強い材料の選択: 常に摩擦にさらされる部分には、自己潤滑性のある樹脂（POMやジュラコン®、ポリプロピレン(PP)など）をブッシュとして使用するのも非常に効果的です 。金属同士が直接擦れ合うのを防ぎ、スムーズな動きを長期間維持できます。100円ショップで手に入るキャンディのスティック（PP製）を可動軸に流用するDIYアイデアもあります 。
3. 定期的な清掃: 摺動部分にゴミやホコリが溜まると、摩耗を促進したり、動きを妨げたりする原因になります。定期的に清掃し、古い潤滑剤を拭き取ってから新しいものを塗布するようにしましょう。

このような細やかな配慮が、自作とは思えないほどの滑らかな操作感と、プロ品質の耐久性を生み出します。設計段階からメンテナンスのしやすさも考慮しておくと、長く愛用できる一品になるでしょう。
