センタレス研削の真円度を高める加工の原理と実践知識

センタレス研削で真円度を高める原理と実践ポイント

外径公差が公差内に入っているのに、組み付けで不具合が出ることがあります。

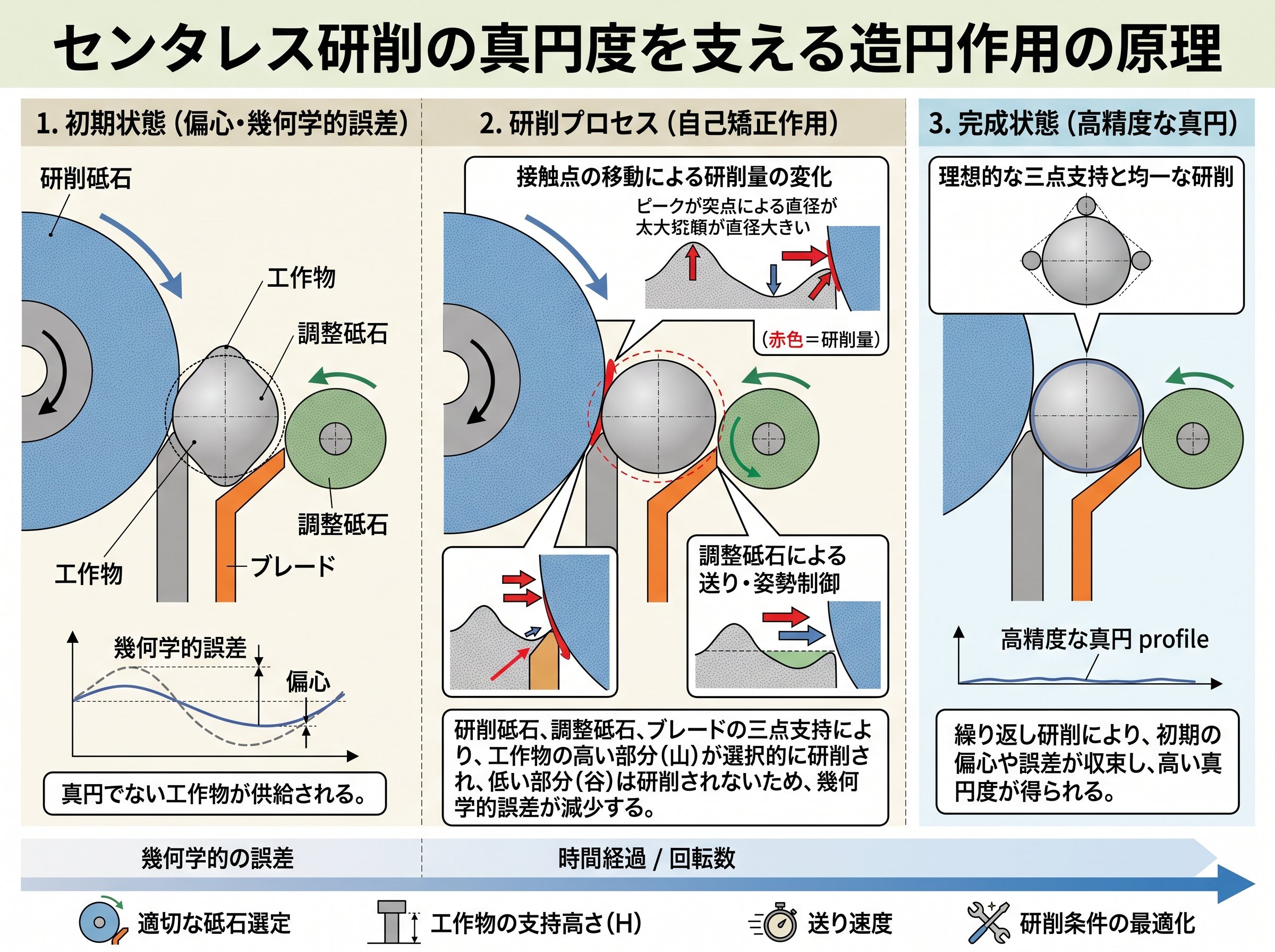

センタレス研削の真円度を支える造円作用の原理

センタレス研削の最大の特徴のひとつが「造円作用」です。これは、研削砥石・調整砥石（調整車）・ブレードの3点でワークを支えながら回転させると、ワークの歪みが回転のたびに一定の割合で削られ、最終的に真円に近づいていく現象を指します。「一直線上にない3点を円周とする円はただ一つ存在する」という幾何学の定理を研削加工に応用したものであり、センタレス研削が高い真円度を生み出せる理由の核心です。

つまり自然に真円へ近づく仕組みです。

この造円作用は、川の上流から下流へ転がりながら角が取れて丸くなる石に例えると分かりやすいでしょう。最初は角ばった石（歪んだワーク）が、水流（研削力）と岩場（3点支持）に繰り返し接触することで、徐々に滑らかな丸い形へと変化していきます。重要なのは、この作用はあくまで「徐々に歪みが減少する」プロセスであり、一度の通過で完璧な真円になるわけではない点です。

造円作用が効果的に機能するためには、3点の位置関係、つまり「芯高」が正確に設定されていることが前提条件になります。芯高とは、研削砥石と調整砥石の中心を結んだ線からワークの中心までの高さのことです。この芯高が高すぎるとワークは「花びら形状」になり、低すぎると「おむすび形状（三角形状）」になってしまいます。どちらも公差内に見えながら実際には多角形に近い断面を持つ、厄介な不良です。

センタレス研削の造円作用については、研削盤メーカーであるミクロン精密のWebサイトに分かりやすい解説があります。

ミクロン精密｜センタレス研削の原理 ～ 造円作用・成円機構の仕組みをやさしく解説

センタレス研削の真円度を決める芯高調整の考え方

芯高調整は、センタレス研削における精度の起点です。

芯高が正しく設定されていないと、砥石条件や送り速度をどれだけ整えても、真円度は安定しません。芯高のズレは寸法のテーパーとして現れるため、「入口側と出口側で外径寸法が違う」という症状が発生したときは、まず芯高を疑うのが鉄則です。具体的な芯高の目標値は機種やワーク径によって異なりますが、一般的には「砥石中心より＋0.01〜0.05mm程度上」にワーク中心が位置するよう設定するケースが多いとされています。これは、ワークが砥石と調整輪にしっかり押さえ込まれ、安定して送られるための基本条件です。

芯高調整の手順は「砥石中心から目標芯高を決める→レストブレードの高さで芯高を形にする→調整輪の当たり位置を合わせる→試し研削で微調整する」という流れで進めます。各段階で測定値を記録しておくことが重要で、「テーパーの向きと量」「芯高調整値」「そのときの砥石径」をセットで残しておくと、次回以降の段取り時間を大幅に短縮できます。現場によっては、この記録管理を紙の台帳ではなくスプレッドシートで運用し、砥石交換サイクルと芯高調整の変遷を一括管理しているところもあります。

見落とされがちな注意点があります。砥石が摩耗すると砥石外径が変化し、砥石の中心位置も下がります。つまり、同じシムやブレード高さのままでは、砥石摩耗とともに実質的な芯高が少しずつずれていくのです。ドレスのたびに微妙にテーパーが変わったり、ロットごとに真円度がばらつく場合の原因として、この「砥石摩耗による芯高変動」が挙げられます。砥石交換・大ドレスのタイミングでは、芯高チェックを必ずセットで行うことが基本です。

芯高調整の考え方と現場での実践手順については、以下のサイトで詳しく解説されています。

日興精機｜機械工に必須！センタレス研磨機の芯高調整を失敗しないための実践ガイド

センタレス研削の真円度不良「多角形問題」の原因と対策

多角形不良は静かに忍び込んできます。

センタレス研削で加工したワークを外径マイクロメーターで計測すると、どの方向から測っても寸法が公差内に収まっている。それにもかかわらず、相手部品への組み付けがうまくいかない、摩耗が速い、異音が出る、という不具合が発生することがあります。この原因として挙げられるのが「多角形形状（ローブ形状）」です。

多角形形状とは何でしょうか？ 断面がルーローの三角形（三ローブ）や五角形、それ以上の奇数角形に近い形状になることをいいます。ルーローの三角形とは、ロータリーエンジンのローターとして知られる形状で、「対向するどの径を測っても同じ寸法になる」という特性を持ちます。これは、外径計測値が公差内でありながら、断面の形状としては真円でない状態を意味します。マイクロメーターだけで計測していると、このタイプの不良は見逃してしまうのです。

多角形不良が発生する主な原因は3つあります。1つ目は「芯高の不適切な設定」で、低すぎる芯高は奇数角形を生みやすいことが知られています。2つ目は「砥石や調整砥石の不均一な摩耗または不真円」で、砥石自体の形状不良がワークに転写される形で多角形が発生します。3つ目は「研削砥石の特定回転数との共振」で、たとえば砥石の回転数が77rpmのときだけ五角形形状が発生するといった事例も実際に報告されています。これは機械の固有振動数とのびびり共振が原因で、砥石回転数をわずかに変えるだけで改善できるケースがあります。

対策として最も確実なのは、真円度計（ロンコメーター）による断面形状の実測です。接触式の真円度計はワークの円周を一周なぞりながら形状データを取得し、三ローブや五ローブといったパターンを可視化できます。外径寸法の合否だけでなく、形状精度まで管理できるラインを構築することが、組み付け不良を根本から防ぐ最短経路です。

センタレス研削の真円度に影響するブレードとドレスの管理

ブレード管理は見落とされやすいポイントです。

センタレス研削の精度を語るとき、砥石の粒度や調整砥石の回転速度は議論されやすいですが、ワークを下から支えるレストブレードの状態は軽視されがちです。しかし実際には、ブレード先端の摩耗や欠け、表面の平面度の悪化は、芯高を決定する基準点そのものの劣化を意味します。先端が丸まったブレードでは、ワークの支持位置が微妙に変化するため、いくら芯高を合わせても再現性のある真円度を維持できません。

ブレードの管理方法として有効なのが、社内での平面研削による定期的なメンテナンスです。センタレス研削を行う工場に平面研削盤が必ずあるわけではないため、外注に出すか使いっぱなしにしているケースが少なくありません。しかし平面研削盤を保有し、ブレード先端面を定期的に研削・管理している工場は、そうでない工場と比べて継続的な真円度精度が安定しやすいことが実際の加工現場で報告されています。ブレードを消耗品として割り切り、摩耗限度を決めて計画的に交換する運用も、同様に有効なアプローチです。

砥石のドレッシング管理も真円度に直結します。ドレッシングは砥石の切れ刃を再生させる作業ですが、ドレッサの状態が悪かったり、ドレスの送り量が粗すぎたりすると、砥石表面に周期的な波打ちが生じます。この波打ちがワーク表面に転写され、真円度不良や面粗さの悪化につながるのです。ドレッシング条件（切り込み量・送り速度）を標準化し、交換サイクルを設けることが、砥石状態を一定に保つうえで重要です。

OEM・EMSパートナーズ｜センタレス研削加工とは？原理からメリット・デメリットまで解説（ブレード管理の重要性についても記述あり）

センタレス研削の真円度向上に向けた「素材・環境・記録」の総合管理

加工前の素材状態も真円度に関係します。これは見落とされがちな事実です。

センタレス研削はその造円作用によって素材の歪みを修正できますが、その修正能力には限界があります。研削前のブランク素材の真円度が著しく悪い場合、造円作用だけでは目標真円度まで到達できないことがあります。特に焼き入れを行った長尺シャフトは、熱処理後に応力が解放されることで曲がりや歪みが発生しやすく、そのままセンタレス研削をかけようとすると、ブレードに乗らなかったり真円度が安定しなかったりします。焼き入れ後の矯正工程の徹底が、センタレス研削での真円度達成の前提条件となる場合があるのです。

加工環境の温度管理も無視できません。金属は温度によって膨張・収縮します。鉄鋼の線膨張係数は約11〜12×10⁻⁶/℃であり、例えば長さ200mmのシャフトが10℃温度変化を受けると、理論上は約0.022〜0.024mmの寸法変化が生じます。これは真円度でいえば数μm〜十数μmオーダーの影響を与え得る量です。精度要求が真円度5μm以下のような仕事では、工場内の温度変化や研削液の温度上昇を管理することが不可欠になります。精密加工専門の工場では、恒温室（温度20℃一定管理）で最終仕上げを行うケースもあります。

最後に、再現性を確保するための「記録管理」です。センタレス研削の精度は、芯高・砥石径・ドレス条件・ブレード状態・ワーク材質・送り速度など、多くの変数が絡み合って決まります。これらをベテランの経験知だけで管理していると、担当者の交代や機械の台替えのタイミングで精度が一気に不安定になります。「ワーク径×砥石径×芯高目標値×実測テーパー」を記録したセンタレス研削条件台帳を作り、段取りのたびに参照・更新する運用を整えることが、長期的な真円度の安定につながります。こうした記録の積み重ねが、現場の「ノウハウ」を属人的な感覚から組織の財産へと変えていきます。

真円度の測定方法や管理値の考え方については、以下の技術情報も参考になります。

エムワン精工｜センターレス研磨における形状精度（真円度・多角形問題）の解説（ルーローの三角形とその組み付け影響について詳述）
