空気マイクロメータと実長測定器の原理と使い方

空気マイクロメータと実長測定器の違いと選び方

空気マイクロメータは「実長測定器」だと思って使うと、測定値が全く意味をなさなくなります。

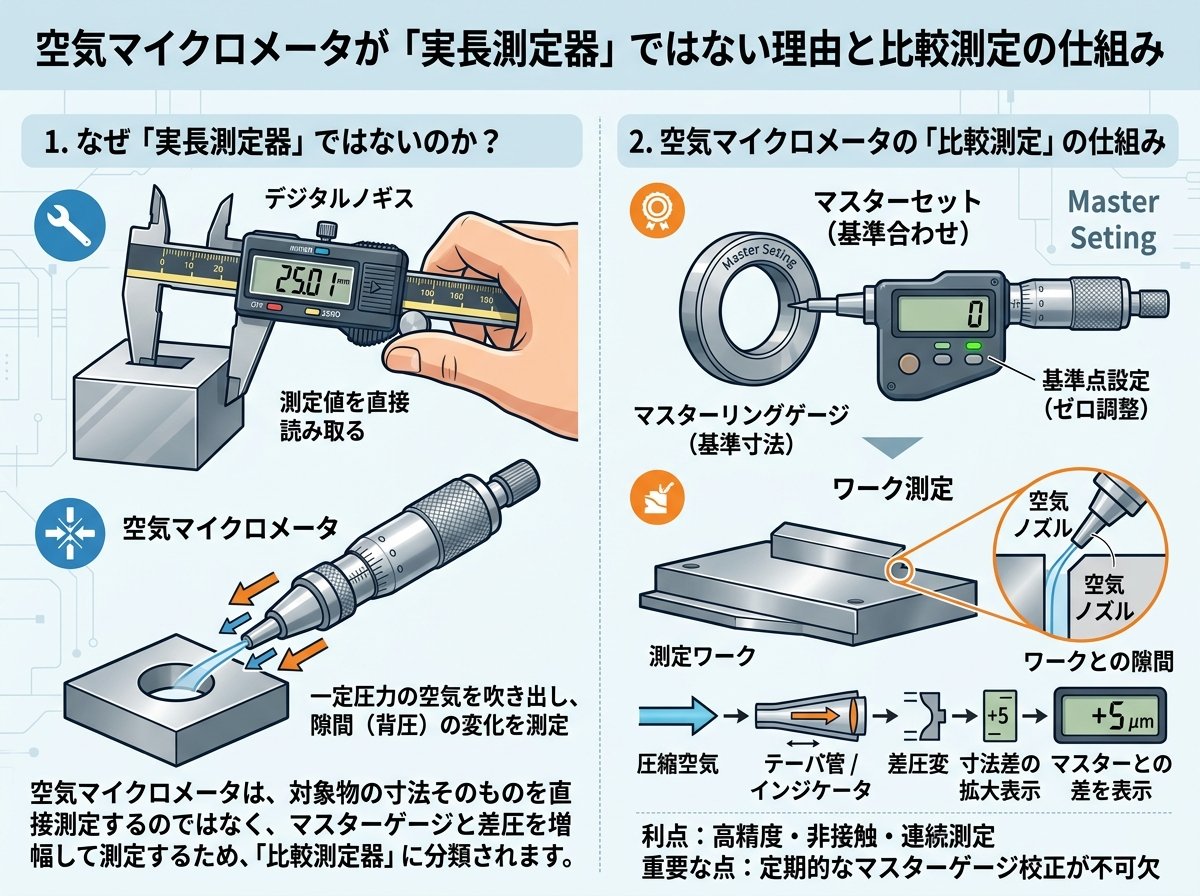

空気マイクロメータが「実長測定器」ではない理由と比較測定の仕組み

「空気マイクロメータで測れば、そのままワークの寸法がわかる」と思っている方は少なくありません。しかし、これは大きな誤解です。空気マイクロメータは「比較測定器」に分類される機器であり、実長測定器（絶対測定器）ではありません。

では、実長測定器と比較測定器はどう違うのでしょうか。実長測定器とは、ノギスやマイクロメータのように、対象物の寸法を目盛りから直接読み取るタイプの機器です。「今この穴の直径は52.34mmである」と、それ単体で寸法値を出せます。一方、比較測定器は、あらかじめ用意した「マスターゲージ（基準器）」と測定対象物を交互に測り、その差（偏差）を読み取る方式です。

空気マイクロメータも同様で、まずマスターゲージを測定ヘッドに挿入してゼロ点を設定します。その後、実際のワークを挿入し、マスターゲージからどれだけ寸法がずれているかをμm（マイクロメートル）単位で読み取ります。つまり、「このワークは基準より+3μm大きい」という差の情報を得る機器です。基準なしには機能しない、という点が本質的な特徴です。

比較測定器の大きなメリットは、個人差や繰り返し誤差を極めて小さく抑えられることです。機器に慣れていない担当者でも安定した数値が出ます。医療器具の製造現場のように、0.01mm以下の厳しい公差管理が求められる環境では、比較測定器の安定性が特に重要になります。

一方で、測定できる寸法の範囲（レンジ）が狭いというデメリットも存在します。たとえば10,000倍の倍率では有効指示範囲がわずか15μmしかなく、これを超える寸法差のワークは正確に測定できません。測定対象の公差幅に合わせた倍率選定が必須です。

比較測定器の定義と特徴（kensatools）｜比較測定器とは何かをJIS定義・メリット・デメリットとともに詳しく解説しています

空気マイクロメータの原理：流量式と背圧式の違いと特徴

空気マイクロメータには大きく分けて「流量式」と「背圧式（差圧式）」の2種類があります。どちらも圧縮空気を使う点は共通ですが、測定値を得るメカニズムが異なります。

流量式は、テーパ管の中をフロートが上下する構造です。測定ヘッドのノズルとワークとの隙間が変化すると、空気流量が変わり、その変化がフロートの位置変化として表示されます。直感的に読み取りやすく、構造がシンプルなため信頼性が高いのが特徴です。フロートの位置という「目に見える」形で測定値が示されるため、初学者にも理解しやすい方式です。

背圧式（差圧式）は、ノズルから噴出した空気がワークに当たって跳ね返る際の圧力変化（背圧）を検出します。この方式はデジタル表示と組み合わせやすく、近年のデジタル空気マイクロメータの多くがこの原理を採用しています。測定データをPCに転送したり、合否判定をLEDや3色カラーバーで表示したりする機能とも連携しやすいため、自動化・省人化が進む生産ラインに適しています。

どちらの方式も「非接触測定」である点は共通です。測定ヘッドとワークが直接触れないため、ワークに傷をつけません。これは手術器具や医療用インプラント部品のような、表面品質が極めて重要な精密部品の検査に非常に有利です。

また、空気マイクロメータにはノズルから空気が噴出するため、ワーク表面の微細なゴミや切粉を吹き飛ばしながら測定する「自己清浄作用」があります。切削加工直後の部品でも、ある程度清浄な状態で測定できる点は現場で高く評価されています。

エアマイクロメーターの精度とJIS規格（大古精機WebOKS）｜流量式の仕組みと倍率・有効指示範囲・繰り返し性の数値を詳しく解説しています

空気マイクロメータの測定精度：倍率・有効指示範囲・繰り返し性の選び方

空気マイクロメータを正しく使うには、「倍率」「有効指示範囲」「繰り返し性」の3つの数値を理解することが欠かせません。

倍率とは、実際の寸法変化を何倍に拡大して表示するかを示す値です。1,000倍・2,000倍・5,000倍・10,000倍のラインナップが一般的で、倍率が高いほど微細な変化を読み取れます。一方、倍率が高くなると測定できる範囲（有効指示範囲）は狭くなります。

| 倍率 | 有効指示範囲 | 繰り返し性 | 応答時間 |
|------|------------|----------|---------|
| 1,000倍 | 150μm | 2μm | 1.5秒以下 |
| 2,000倍 | 70μm | 1μm | 1.5秒以下 |
| 5,000倍 | 30μm | 0.5μm | 0.8秒以下 |
| 10,000倍 | 15μm | 0.3μm | 2秒以下 |

たとえばφ55 H7（公差幅30μm）の穴を検査するなら、有効指示範囲30μmの5,000倍が適切です。公差が1mm（1,000μm）あるような部品には1,000倍が向いています。医療器具の精密部品では公差が10μm以下になることもあるため、5,000倍〜10,000倍を使うケースが多くなります。

繰り返し性は、同じワークを繰り返し測定したときの最大値と最小値の差です。10,000倍では0.3μmという値が確保されており、これはA4用紙1枚の厚さ（約100μm）の1/333程度という極めて微細な変動しか生じないことを意味します。

繰り返し性が高い分、一点集中した狭いレンジの測定に向いています。広いレンジで精度が必要な場合には、1μm単位で読める2,000倍が現実的な選択肢です。用途と公差の組み合わせから逆算して倍率を決める、これが基本です。

医療従事者が知っておくべき：空気マイクロメータの測定環境管理と校正

空気マイクロメータは高精度な測定器ですが、環境条件の影響を受けやすいという性質があります。これを知らずに使うと、正確な数値が出ているつもりで、実は環境起因の誤差を含んでいる、という状況が起こりえます。

最も大きな影響因子は「温度」です。金属部品は温度によって膨張・収縮します。鉄の場合、1℃の温度変化で1mあたり約11μmの寸法変化が生じます。たとえば長さ200mmの部品でも、2℃の温度変化で約4.4μmの誤差が発生します。5,000倍の空気マイクロメータで1μm単位の管理を行っている現場では、この誤差は無視できません。

JIS Z 8703では、長さ測定の標準温度として20℃が国際的に規定されています。測定を行う前に、測定器とワークの両方を少なくとも1時間以上、測定室に放置して温度を安定させることが推奨されています。医療器具の検査室では20℃±2℃の環境管理が求められるケースが多いです。

湿度管理も重要です。湿度40〜50%の範囲を維持することが精密機器の保管・使用において推奨されています。湿度が高すぎると金属部品がさびるリスクがあり、低すぎると静電気が発生して測定器の電子回路に影響することがあります。

また、空気マイクロメータはISO 9001のトレーサビリティ要求にも関係します。定期的な校正（キャリブレーション）の実施とその記録が必要で、国家計量標準にトレーサブルな機関で校正を受けることが求められます。医療機器メーカーの品質管理部門では、使用するすべての測定器に校正証明書の取得と定期校正のスケジュール管理が義務付けられていることが一般的です。

環境管理が難しい場合、局所精密空調機（クリーンブース＋精密空調機）の導入が有効です。建屋全体を空調するよりコストが抑えられ、測定機周辺だけを20℃±0.5℃レベルに保つことができます。

空気マイクロメータの測定ヘッド種類と、医療精密部品への応用

空気マイクロメータが医療関連の精密部品管理で重宝される理由の一つが、測定ヘッドの多様性です。測定ヘッドを交換するだけで、内径・外径・厚さ・テーパ・真円度・同心度など、多様な測定が一台の本体で行えます。これは使えそうです。

内径測定ヘッド（プラグ型）は最も一般的なタイプで、円筒形の穴に挿入して内径を測定します。カテーテルの製造工程での内腔径検査、手術器具のシャフト穴の寸法管理など、医療器具製造の現場でも多く使われています。非接触なので、精密加工面を傷つけずに測定できます。

外径測定ヘッド（リング型）は、丸棒や円柱部品の外径を測定します。縫合針のシャフト径や、ガイドワイヤーの直径管理など、細い棒状部品の品質検査に適しています。

テーパ測定・真円度測定は、測定ヘッドを軸方向に動かしたり一回転させたりすることで行えます。医療インプラントのテーパ接続部（たとえば人工股関節のコーン部）など、厳密な形状管理が必要な部位の検査に有効です。

また、空気マイクロメータは測定ヘッドを複数連結することで、複数箇所の同時測定も可能です。1回の挿入動作で内径・真円度・テーパを同時に確認できる構成にすることで、検査時間を大幅に短縮できます。量産医療部品の工程内検査では、このマルチ測定ヘッドの構成が特に有効です。

なお、測定ヘッドは精密研磨加工品であり、落下や誤った保管で測定面が傷つくと精度が劣化します。使用後は必ず所定の保管容器に収納し、防錆処理を施しておくことが基本です。
