エアブロー冷却で切削加工の精度と効率を向上

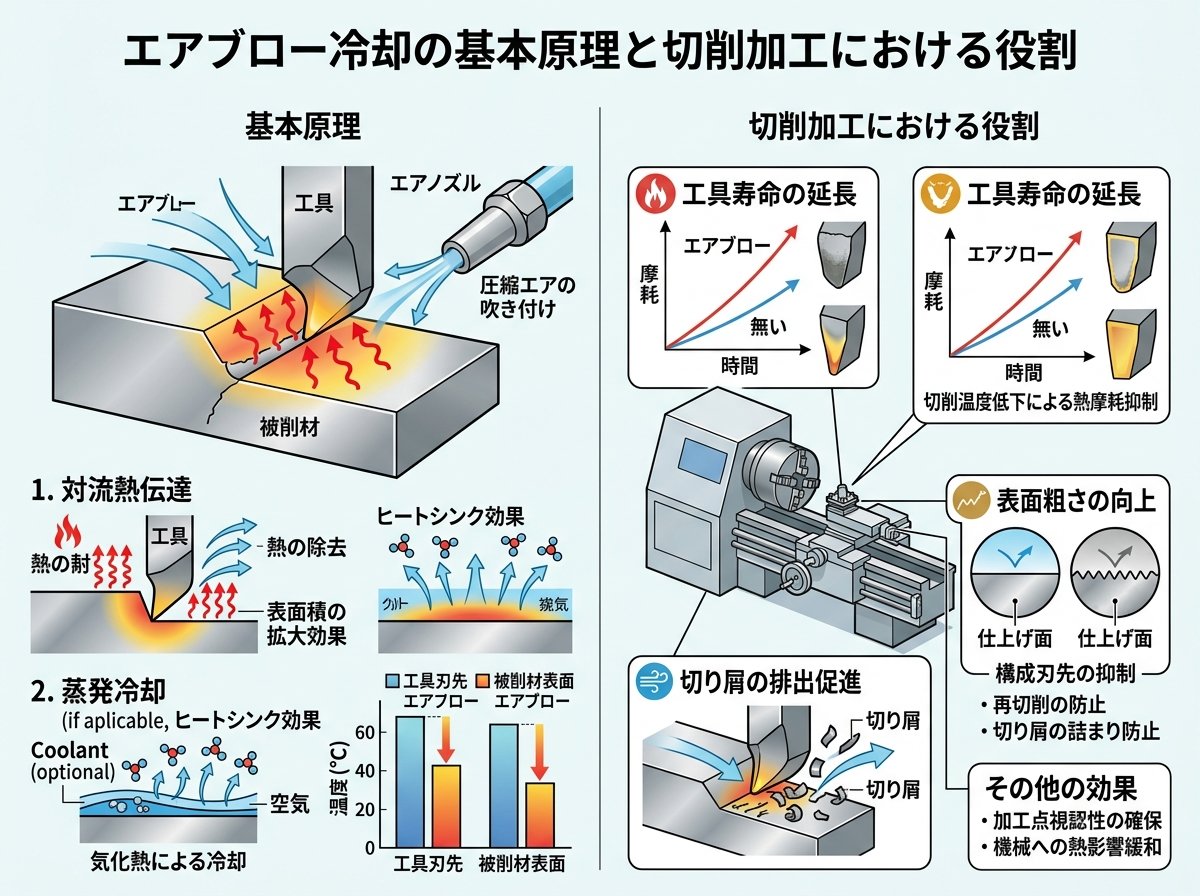

エアブロー冷却の基本原理と切削加工における役割



エアブロー冷却は単なる切粉除去だけではなく、切削加工において多面的な役割を果たしています。従来は切粉を吹き飛ばすことだけが目的と考えられていましたが、実際にはその効果は多岐にわたります。



エアブローの主な機能は以下の通りです。

• 適度な冷却効果：水溶性クーラントと異なり、急激な温度変化を抑制します
• 切粉除去：油や水分がないため切粉を効率的に吹き飛ばします
• 工具保護：過度な温度上昇を防ぎながら、サーマルクラックのリスクも低減します
• 加工精度向上：切粉が絡まないことで加工面の精度が維持されます

切削加工では、刃先温度が800℃以上に達することもあり、この高温状態が続くと工具の異常摩耗が発生します。水溶性クーラントは強力な冷却効果がありますが、高温から一気に冷却することでサーマルクラック（切削熱による膨張と急冷の繰り返しによる疲労破壊）を引き起こすリスクがあります。



エアブローはこの両極端の間で絶妙なバランスを取り、工具に必要な冷却を提供しながら、急激な温度変化による悪影響を最小限に抑える役割を果たしています。特に、アルミなどの熱伝導率の高い材料と比較して、難削材の加工時には冷却方法の選択が加工品質に大きく影響します。



エアブロー冷却による工具寿命延長と熱亀裂防止効果



切削工具の寿命を左右する重要な要素の一つが「熱管理」です。エアブロー冷却は、この熱管理において非常に効果的な役割を果たします。特に熱亀裂（サーマルクラック）の防止において、その効果は顕著です。



熱亀裂が発生するメカニズムを理解すると、エアブロー冷却の有効性がより明確になります。

1. 熱亀裂の発生原因：切削工具は加工中に高温になりますが、湿式切削では急激な冷却と加熱のサイクルが繰り返されます
2. 温度変化による応力：急激な温度変化により工具内部に熱応力が発生し、微細なクラックを引き起こします
3. 繰り返しによる疲労破壊：この温度サイクルが繰り返されることで、クラックが進行し最終的に工具の破損につながります

エアブロー冷却の最大の利点は、水溶性クーラントのような急激な冷却を防ぎつつ、適度に工具温度を下げることができる点です。トラブルシューティングのデータによれば、熱亀裂の対策としてエアブローへの切り替えが推奨されています。



工具寿命延長の具体的な効果

• 外周刃の過度な摩耗防止
• チッピングや欠損リスクの低減
• 均一な温度分布による安定した加工精度の維持

特にハイスピード加工やセミドライ加工では、エアブロー冷却の効果がより顕著になります。加工条件を最適化することで、工具寿命を従来の1.5〜2倍程度まで延長できるケースも多く報告されています。



切削工具の寿命と破損メカニズムについての詳細情報

エアブロー技術による切粉除去と面粗度向上の実例



エアブロー冷却技術の進化により、切粉除去の効率性と加工面粗度が劇的に向上している事例が増えています。特に注目すべきは、最新のエアブロー技術による具体的な改善効果です。



あるアルミ製産業機器部品の製造企業C社では、切削油の使用をやめるべくエアブロー加工に変更したところ、当初は以下の問題に直面しました。

• 工具への切粉巻き付き
• 面粗度の悪化
• 製品の毟れ（むしれ）の発生

しかし、Wavy Nozzleと呼ばれる特殊なエアブローノズルを導入することで、これらの問題を解決することに成功しました。具体的な改善効果は以下の通りです。

1. 切粉排出性の向上：切粉が効率的に排出され、工具への巻き付きが解消
2. 安定した冷却効果：毟れ現象が激減
3. 面粗度の大幅改善：従来のエアブロー加工よりも面粗度が向上
4. テーブル清掃の軽減：加工後のワークやテーブルのクリーニング作業が大幅に軽減

この事例は、適切なエアブロー技術を選択することで、切削油を使用せずとも高品質な加工が可能になることを示しています。特筆すべきは、洗浄工程の省略によるプロセス簡略化と生産効率の向上です。



エアブロー技術による面粗度向上の具体的なデータを表にまとめると。

加工方法	面粗度(Ra)	切粉巻き付き	毟れ発生率	後工程負担
従来のエアブロー	3.2μm以上	多発	高	大きい
改良エアブロー(Wavy)	1.6μm以下	ほぼなし	低	小さい
切削油使用	1.6μm以下	なし	低	洗浄工程必要

このように、最新のエアブロー技術を適用することで、切削油を使用した加工に匹敵する高品質な仕上がりを実現しながら、洗浄工程を省略できるというメリットを得ることができます。



エアブロー冷却と水溶性クーラントの比較と適材適所



切削加工における冷却方法の選択は、加工材料や加工条件によって適切な方法が異なります。エアブロー冷却と水溶性クーラントには、それぞれ特徴があり、それらを理解して適材適所で使い分けることが重要です。



【エアブロー冷却と水溶性クーラントの特性比較】

特性	エアブロー冷却	水溶性クーラント
冷却能力	緩やかな冷却	強力な冷却
潤滑性	なし	あり
切粉除去	優れている	やや劣る(粘性あり)
熱亀裂リスク	低い	高い
洗浄工程	不要	必要
環境負荷	低い	やや高い

エアブロー冷却に適した加工条件：

• 一般的な鉄系材料の加工：適度な冷却効果で熱亀裂を防止しながら加工可能
• アルミのフライス加工：切粉が排出されやすく、熱伝導率の高いアルミの加工に適している
• 高精度な仕上げ加工：クーラントの影響による熱変形を避けられる
• ワークの後工程簡略化：洗浄工程を省略したい場合に最適

水溶性クーラントが必要な加工条件：

• 難削材（インコネル、チタン）の加工：熱がこもりやすい材料では強力な冷却が必要
• ドリルやタップ加工：刃先が常に被削材と接触するため冷却が必要
• 高負荷の荒加工：発熱量が多い加工では冷却能力と潤滑性が重要
• 深穴加工：切粉排出と冷却を同時に行う必要がある

実際の選択においては、加工コスト、環境負荷、製品品質などを総合的に判断することが重要です。例えば、アルミのフェイスミル加工では水溶性クーラントも良好な結果をもたらしますが、後工程の洗浄コストや環境負荷を考慮すると、エアブロー冷却が適している場合も多いです。



加工の複雑さや製品の品質要求によっては、同一ワーク内でも工程によって冷却方法を使い分ける「ハイブリッド冷却」を採用する場合もあります。



エアブロー冷却の省エネ効果と最新の環境配慮型アプローチ



エアブロー冷却の採用は加工精度の向上だけでなく、省エネルギーの観点からも注目されています。一方で、工場全体のエア使用量の約70%をエアブローが占めるという課題も存在します。ここでは、エアブロー技術の省エネ効果と最新の環境配慮型アプローチについて解説します。



従来のエアブロー冷却の課題：

• 連続的なエア供給による大量のエネルギー消費
• コンプレッサーの稼働率上昇によるランニングコスト増加
• エア消費量増加に伴う設備維持費の上昇

これらの課題に対応するため、最新のエアブロー技術では省エネルギーを重視した革新的なアプローチが導入されています。特に注目すべきは「パルスブローコントローラ」のような技術です。



パルスブローコントローラの仕組みと効果：
パルスブローコントローラはエア供給ラインに設置するだけで、エアブロー時の空気消費量を約50%削減できるシンプルながら画期的な装置です。従来の連続エアブローでは常に一定量のエアを供給していましたが、パルスブローはエアの供給を断続的に行うことで、同等の冷却・清掃効果を維持しながらエア消費量を大幅に削減します。



具体的な経済効果としては、エアブロー1カ所あたり年間約50,000円の電気代を半分に削減できるというデータがあります（年間2,000時間使用の場合）。工場内の多くの箇所でエアブローを使用している場合、この積み重ねは非常に大きな省エネ効果をもたらします。



その他の最新環境配慮型アプローチ：

1. インテリジェントエアブローシステム：センサーと連動し、必要な箇所にのみエアを供給
2. 可変圧力エアブロー：加工状況に応じてエア圧を自動調整し、最適化
3. エアブロー/ミスト冷却ハイブリッド：微量のミストとエアを組み合わせ、少ない資源で効率的な冷却
4. 回収式エアシステム：使用したエアを部分的に回収し再利用するシステム

これらの技術は、工場全体のカーボンフットプリント削減に貢献するだけでなく、長期的なコスト削減にも効果があります。環境への配慮がますます重要視される現代のモノづくりにおいて、エアブロー冷却の省エネ化は避けて通れない課題となっています。



金属加工業における省エネ事例とその効果についての詳細情報

エアブロー冷却の最適化による切削トラブル防止策



エアブロー冷却技術を最大限に活用するためには、適切な設定と最適化が不可欠です。適切に設定されたエアブロー冷却は多くの切削トラブルを未然に防ぐことができます。以下では、よくある切削トラブルとエアブロー冷却による解決策を詳しく解説します。



エアブロー冷却で予防・軽減できる主な切削トラブル：

1. 熱亀裂（サーマルクラック）
   • トラブルの症状：工具刃先に微細な亀裂が発生し、やがて欠損につながる
   • エアブローによる対策：温度変化を緩やかにし、熱応力の発生を抑制する
   • 最適化ポイント：エア温度と風量の調整、ノズル位置の最適化
2. 切粉の巻き付き問題
   • トラブルの症状：長く伸びた切りくずが工具に絡まり、加工精度低下や工具破損を引き起こす
   • エアブローによる対策：切粉を効率的に除去し、巻き付きを防止する
   • 最適化ポイント：エア圧力の調整、複数ノズルの配置、専用ノズル（Wavy Nozzleなど）の採用
3. ビビリの発生
   • トラブルの症状：不規則な振動により加工面に波模様が発生
   • エアブローによる対策：切粉の迅速な除去と適度な冷却による安定加工
   • 最適化ポイント：エアブローの方向と角度の調整、適切なエア圧の設定
4. 溶着問題
   • トラブルの症状：切削熱による被削材の軟化と工具への付着
   • エアブローによる対策：適切な冷却による熱発生の抑制
   • 最適化ポイント：エア量の増加、ノズル位置の最適化

エアブロー冷却の最適化には以下の要素を考慮する必要があります。

• ノズル設計と配置：加工部位に効率的にエアを届けるノズル形状と配置が重要
• エア圧と風量：材料や工具に応じた適切なエア圧と風量の設定
• 吹付け角度：切削点に対する最適な角度でエアを供給
• タイミング制御：必要なタイミングでのみエアを供給し省エネにも貢献

最新の研究では、CFD（計算流体力学）シミュレーションを活用したエアブロー冷却の最適化も進んでいます。これにより、エアの流れを可視化し、より効率的なノズル設計と配置が可能になっています。



切削工具冷却技術の最適化に関する技術情報
エアブロー冷却の最適化は、単に切削トラブルを防止するだけでなく、工具寿命の延長、加工精度の向上、そして省エネルギー化にも貢献します。最新の技術動向を取り入れながら、自社の加工環境に最適なエアブロー冷却システムを構築することが重要です。
