ドライフィルムレジストメーカーの選び方と種類・使い方ガイド

メーカーを安易に統一すると、ロット単価が最大30%以上割高になることがあります。

この記事のポイント

🏭

主要メーカーの特徴を把握する

旭化成・日本化薬・東京応化工業など国内外のメーカーごとに製品ラインナップや得意分野が異なります。用途に合わせた選択がコストと品質を左右します。

🔬

種類・厚みと用途を正しく対応させる

ドライフィルムレジストは膜厚10µm以下の薄膜品から200µm以上の厚膜品まで幅広く展開。エッチング・めっきの違いで最適品が変わります。

⚠️

保管・工程管理で品質トラブルを防ぐ

温度・湿度管理の不備や露光条件のズレが密着不良や剥がれを引き起こします。現場でよくある失敗と対策ポイントを整理しました。

このページの目次

ドライフィルムレジストメーカーの選び方と種類・使い方ガイド

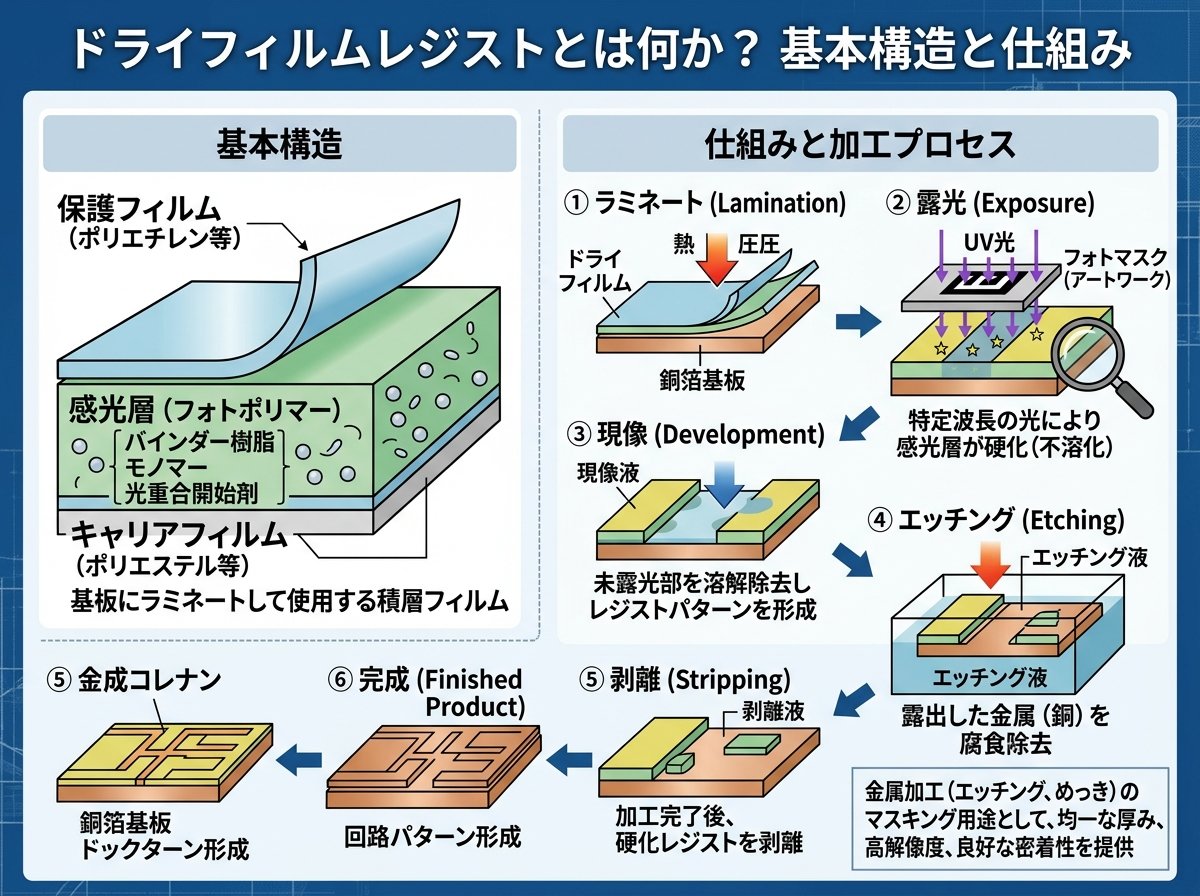

ドライフィルムレジストとは何か？基本構造と仕組み

ドライフィルムレジスト（DFR：Dry Film Resist）は、主にプリント基板や精密金属部品の製造で使われる感光性の薄膜材料です。紫外線（UV光）を照射すると化学反応を起こして硬化し、その性質を利用して基板や金属素材の表面に精密なパターンを転写します。エッチングやめっき工程において、加工が不要な部分を保護するマスクとして機能します。

DFRの構造は3層から成っています。外側から順に「保護フィルム（カバーフィルム）」「感光性レジスト層」「キャリアフィルム（ベースフィルム）」という構成です。ラミネート時に保護フィルムを剥がして基材に貼り付け、露光・現像を経てパターンを形成します。つまり、使用前は3層のサンドイッチ構造になっているわけです。

液状レジストと比較した場合、DFRは膜厚の均一性が圧倒的に高い点が特徴です。スプレーやディップ塗布に比べて膜厚のバラつきが少なく、たとえばA4用紙ほどの面積（約600㎠）でも均一なパターン形成が可能です。これが微細回路の高精度加工に不可欠な理由です。

また、DFRは「ネガ型」が主流です。UV光が当たった部分が硬化して残り、光の当たらなかった部分が現像液（炭酸ナトリウム水溶液など）で溶解・除去されます。ネガ型は厚膜形成や耐薬品性に優れており、金属エッチングやめっき用マスクとして広く採用されています。

項目	ドライフィルムレジスト（DFR）	液状レジスト
膜厚の均一性	◎ 非常に高い	△ 設備依存
取り扱いやすさ	◎ フィルム形状で扱いやすい	△ 塗布・乾燥が必要
厚膜対応	◎ 200µm以上も可能	○ 重ね塗りが必要
廃液処理	◎ 溶剤使用が少ない	△ 廃液処理が必要
微細パターン（2µm以下）	○ 最新品では対応可	◎ 従来は得意

DFRが選ばれるのは均一性とコスト効率のためです。現像液の管理さえ適切なら、比較的安定した品質を量産現場で維持できます。

参考：ドライフィルムレジストの基本構造・用途・注意点をわかりやすく解説しています。

【ドライフィルムレジスト】ビジプリ印刷用語辞典

ドライフィルムレジストメーカー一覧と各社の強み比較

国内外に複数のメーカーが存在し、それぞれ得意分野と製品ラインナップが異なります。単純に「国産＝高品質」と考えて選ぶと、用途によってはコスト面で大きな損をすることがあります。メーカー選定は用途と性能要件から入るのが原則です。

旭化成（サンフォート™）は、国内最大手のDFRメーカーです。プリント配線板（PCB）向けDFR市場全体で約23%、半導体パッケージ基板向けでは約39%のシェアを持ちます（2022年実績）。製品ラインナップは薄膜10µm以下から厚膜200µm超まで非常に幅広く、AIサーバー向けの超微細配線（L/S=2/2µm以下）に対応する「TAシリーズ」まで展開しています。世界10ヶ所のスリット工場を持ち、安定供給体制も魅力です。

日本化薬は、エポキシ系のドライフィルムレジスト「SU-8 DFRシリーズ」と「KPM DFRシリーズ」を展開しています。高アスペクト比（深さと幅の比率が大きい）の構造形成が得意で、MEMS（マイクロ電子機械システム）や立体構造デバイスの製造に強みを持ちます。自社設計・製造のエポキシ樹脂を使用しており、低塩素・低ハロゲン設計により金属腐食リスクが低いのも特徴です。これは精密金属部品の加工現場にとってメリットが大きいポイントです。

東京応化工業（TOK）は、フォトレジスト全般で世界トップクラスのシェアを持つ専業メーカーです。半導体製造用EUVフォトレジストで世界シェア約25%を誇り、永久膜用感光性材料など高機能製品を多数揃えています。半導体パッケージの高密度実装向けに技術力が高く、精度要求の厳しい用途に適しています。

台湾・長春グループ（Changchun Group）は、コストパフォーマンスに優れたDFRを展開するアジア系メーカーです。「LONGLITE® Dry Film Photo Resist」はネガ型水溶性で、酸エッチングやめっきに対応します。国内大手と比べて単価が低い傾向にあり、量産コスト削減を検討している現場での採用実績も増えています。

韓国・KOLON Industries、米国・DuPontもグローバル市場でシェアを持つ主要プレーヤーです。DuPontはDFR技術の先駆者として知られており、歴史的な信頼性があります。

🇯🇵 旭化成（サンフォート™）：PCB・半導体パッケージ基板向けに高シェア。薄膜〜厚膜まで幅広いラインナップ。

🇯🇵 日本化薬：エポキシ系DFR。高アスペクト比・MEMS向けに強み。低ハロゲン設計。

🇯🇵 東京応化工業：フォトレジスト専業。半導体・高精度用途に強み。

🇹🇼 長春グループ（Eternal/Changchun）：コスパ重視の量産向け。アジア市場で高い普及率。

🇰🇷 KOLON Industries：韓国系。グローバル供給網を持つ。

🇺🇸 DuPont：DFR技術の歴史的先駆者。信頼性の高さで知られる。

なお、グローバルなDFR市場ではトップ5社で全体の約85%を占めています。市場の最大生産国は中国（シェア40%超）であり、台湾・韓国・日本が続くという構図です。製造拠点と品質保証体制を確認しながら選ぶのが重要です。

参考：旭化成サンフォートがパッケージ基板向けに高シェアを持つ理由と製品ラインナップの詳細。

サンフォート™が選ばれる理由 | 旭化成株式会社

参考：日本化薬のDFR製品（SU-8シリーズ・KPMシリーズ）の技術的特徴と構造形成への活用。

当社の技術 | 日本化薬株式会社感光性レジスト

ドライフィルムレジストの種類と厚み・用途の正しい選び方

「とりあえず標準品を使えばいい」と考えている現場は少なくありません。しかし膜厚の選定を誤ると、エッチング精度が落ちたり、めっき後に剥がれが発生したりといった問題に直結します。これは損失です。

DFRの厚みはμm（マイクロメートル）単位で管理されます。1µmは1mmの1000分の1です。加工する回路や部品の精度要求によって、使うべき厚みが大きく異なります。

薄膜タイプ（10〜25µm）は、精細なパターン形成が求められるPCB内層や半導体パッケージ基板に適しています。解像度が高く、ラインとスペースが25µm以下（髪の毛の太さ約0.3〜0.5倍）の微細配線にも対応可能です。ただし薄い分、エッチング液や薬液への耐性は厚膜より低くなります。

中膜タイプ（25〜50µm）は、汎用のPCB製造やプリント配線板の外層配線形成に最もよく使われる標準的な厚みです。解像度と耐薬品性のバランスが取りやすく、量産現場の主力製品です。

厚膜タイプ（50µm以上〜200µm超）は、メッキ工程での高アスペクト比バンプ形成やCuピラー（銅柱）の形成に使われます。200µm以上でも高解像度を維持できる製品（旭化成CXシリーズなど）があり、半導体実装の3次元化を支えています。これは意外ですね。

また、ネガ型とポジ型の違いも重要です。

| | ネガ型 | ポジ型 |
|---|---|---|
| 光が当たった部分 | 硬化して残る | 溶解して除去 |
| 解像度 | 標準〜高 | より高解像度 |
| 耐薬品性 | ◎ | ○ |
| 金属加工用途での普及 | 主流 | 一部用途 |

金属加工・PCB製造においては、ネガ型が圧倒的に主流です。耐薬品性と取り扱いやすさで、エッチング・めっきの双方に使えます。ポジ型は半導体の先端プロセスで高解像度が必要な場面に用いられることが多いです。ネガ型が基本です。

用途別の選定ポイントをまとめると次のとおりです。

🔧 銅エッチングによる回路形成：中膜〜薄膜（25〜50µm）のネガ型。均一な膜厚と炭酸ナトリウム現像対応品を選ぶ。

🔩 選択めっき（Cuバンプ・Auめっきなど）：厚膜タイプ。耐めっき液性の高い製品が必須。

⚙️ 精密金属エッチング（ステンレス・チタン等）：耐酸性・耐アルカリ性の高い製品を選ぶ。メーカーのデータシートで耐薬品性を確認すること。

🏭 量産コスト重視：台湾系・韓国系メーカーのコスト品も選択肢に入れる。ただし保証体制を必ず確認する。

参考：ネガ型とポジ型の違い・選び方をわかりやすく解説。

フォトレジストとは？仕組み・種類・選び方まで徹底解説 | 兼松PWS

ドライフィルムレジストを使った工程の流れと各工程の注意点

工程の手順さえ合っていれば大丈夫、と思っている現場が多いですが、実際は各ステップの「管理精度」が仕上がりを大きく左右します。手順は同じでも、条件の微妙なズレが不良率10%以上の差につながることがあります。

DFRを使った金属パターン形成の基本工程は次のとおりです。

① 下地処理（表面粗化・洗浄）：銅箔や金属板の表面をブラシ研磨または薬液処理で粗化し、油脂・酸化膜を除去します。この工程でDFRとの密着性が決まります。表面の粗さが不均一だと、後工程でフィルムが浮いたり剥がれたりします。下地処理は最重要工程です。

② ラミネート（DFR貼り付け）：専用のラミネーターを使い、加熱・加圧しながらDFRを基材に密着させます。温度は一般的に100〜120℃程度、速度は製品によって異なりますが、気泡の混入を防ぐためスピードを一定に保つことが必要です。温度が低すぎると密着不良の原因になります。

③ 露光：回路パターンを描いたフォトマスク（またはデジタルデータ）を通じてUV光を照射します。UV光の波長は主に365nmが標準的ですが、LDI（レーザーダイレクトイメージング）対応製品ではレーザー光を直接照射します。露光量（mJ/cm²）の管理が精度を決めます。

④ 現像：炭酸ナトリウム水溶液（Na₂CO₃）などのアルカリ性現像液を使い、UV光が当たらなかった部分（未露光部）を溶解・除去します。現像液の濃度・温度・時間の3つの管理が不良を防ぐカギです。

⑤ エッチング or めっき：パターンが形成されたDFRをマスクとして、露出した金属部分をエッチング（化学的に溶解）するか、逆にめっきで金属を積み上げます。DFRの耐薬品性が試される工程です。

⑥ 剥離（ストリッピング）：エッチングやめっきが終わったら、DFRを剥離液（NaOHなどのアルカリ溶液）で除去します。剥離が不完全だと残渣が残り、導通不良や外観不良につながります。剥離液の濃度管理も大切です。

✅ ラミネート時の温度：製品仕様の±5℃以内に管理

✅ 露光量：製品推奨値を基に試験露光でキャリブレーション

✅ 現像液：濃度0.8〜1.0%（Na₂CO₃）、温度30℃前後が標準

✅ 剥離液：NaOH 3〜5%、温度50℃前後が一般的

参考：プリント配線板の製造フローとドライフィルムラミネートの工程詳細。

プリント配線板製造の流れ｜製造工程・設備一覧 | スクリーンプロセス

ドライフィルムレジストの保管・取り扱いで見落としがちな注意点

「冷暗所に置いておけば大丈夫」と思って管理している現場は多いですが、実は保管の不備で感光性能が低下し、露光時に正常なパターンが形成できなくなるケースが頻繁に起きています。品質トラブルの原因がDFR自体にあると気づかないまま、工程条件を調整し続けてしまう損失パターンは珍しくありません。

温度・湿度管理が最優先事項です。DFRは一般に5〜25℃の範囲での保管が推奨されており、湿度は40〜60%RH以下が望ましいとされています。冷蔵庫レベルの低温（10℃前後）での保管が理想的です。高温下では感光性樹脂の重合が進み、感度が変化して露光条件が狂います。

遮光管理も重要です。DFRは紫外線だけでなく蛍光灯の光にも反応することがあります。保管場所は黄色灯（セーフライト）または暗所とし、使用中も不必要な光照射を避けることが必要です。これは必須です。

使用前の温度調整も見落としやすいポイントです。冷蔵保管品を冷えたまま使用すると、ラミネート時に結露が発生して密着不良を起こすことがあります。使用前に室温で1〜2時間以上かけて温度を戻す「エージング」が推奨されます。焦りは禁物ですね。

有効期限の管理については、多くの製品で製造から6〜12ヶ月を目安に使用期限が設定されています。期限切れのDFRは感光性能が低下しており、パターン精度や密着性の劣化につながります。在庫の先入れ先出し（FIFO）管理が重要です。

DFRの品質劣化は「目に見えない」のがやっかいな点です。ロールを開封した外観では正常に見えても、露光・現像後に問題が出て初めて気づくことが多い。これは痛いですね。チェックリストを作って定期管理する体制が、不良コスト削減の一番の近道です。

🌡️ 保管温度：5〜25℃（冷蔵推奨）

💧 保管湿度：40〜60%RH以下

💡 光管理：黄色灯・暗所で保管・作業

⏱️ 使用前エージング：室温で1〜2時間以上

📅 有効期限：製造から6〜12ヶ月が目安（製品による）

📦 在庫管理：FIFO（先入れ先出し）を徹底

保管環境の整備に投資することは、不良品の再作業コストや廃棄ロスを削減する観点から、現場全体の生産効率を上げる有効な手段です。適切な保管棚・温湿度ロガーの導入など、数万円の設備投資が長期的には大きなコスト削減につながります。

ドライフィルムレジストメーカー選定で見落とされがちな「サポート体制」の重要性

製品スペックだけでメーカーを選ぶ現場が多いですが、実は「技術サポートの質」がコスト削減と品質安定の大きな差になります。これが盲点です。

ドライフィルムレジストは、製品単体では性能を発揮しません。ラミネーター・露光機・現像装置との組み合わせ、現場の温湿度環境、基材の種類によって最適な条件が異なります。同じ製品を導入しても、初期条件の設定を間違えると密着不良・パターン欠けが頻発し、現場は「製品が悪い」と誤解して別メーカーへ切り替えてしまうケースがあります。

旭化成のサンフォート™は、豊富な経験を持つテクニカルスタッフによるサポート体制を強みとして打ち出しています。導入から活用まで、課題に応じた技術的サポートを提供しています。日本化薬も、グループ企業のラミネーター技術（Digital Bumper Technologies）との組み合わせで、工程トラブルを減らす体制を整えています。充実したサポートは選定の重要基準です。

一方、コスト重視で海外メーカー品を選ぶ場合は、日本語でのサポート体制が限定的なことがあります。英語での技術文書対応が必要になるケースや、トラブル時の対応速度に差が出ることもあります。コストと体制はセットで評価すべきです。

メーカーのサポート体制を評価する際に確認すべきポイントは以下のとおりです。
