din規格 フランジ pn 圧力記号とJIS違いを徹底解説

din規格 フランジ pn 圧力と選定

「PN10をJIS10Kと同じ感覚で使うと、1件で数百万円レベルのやり直しになりますよ。」

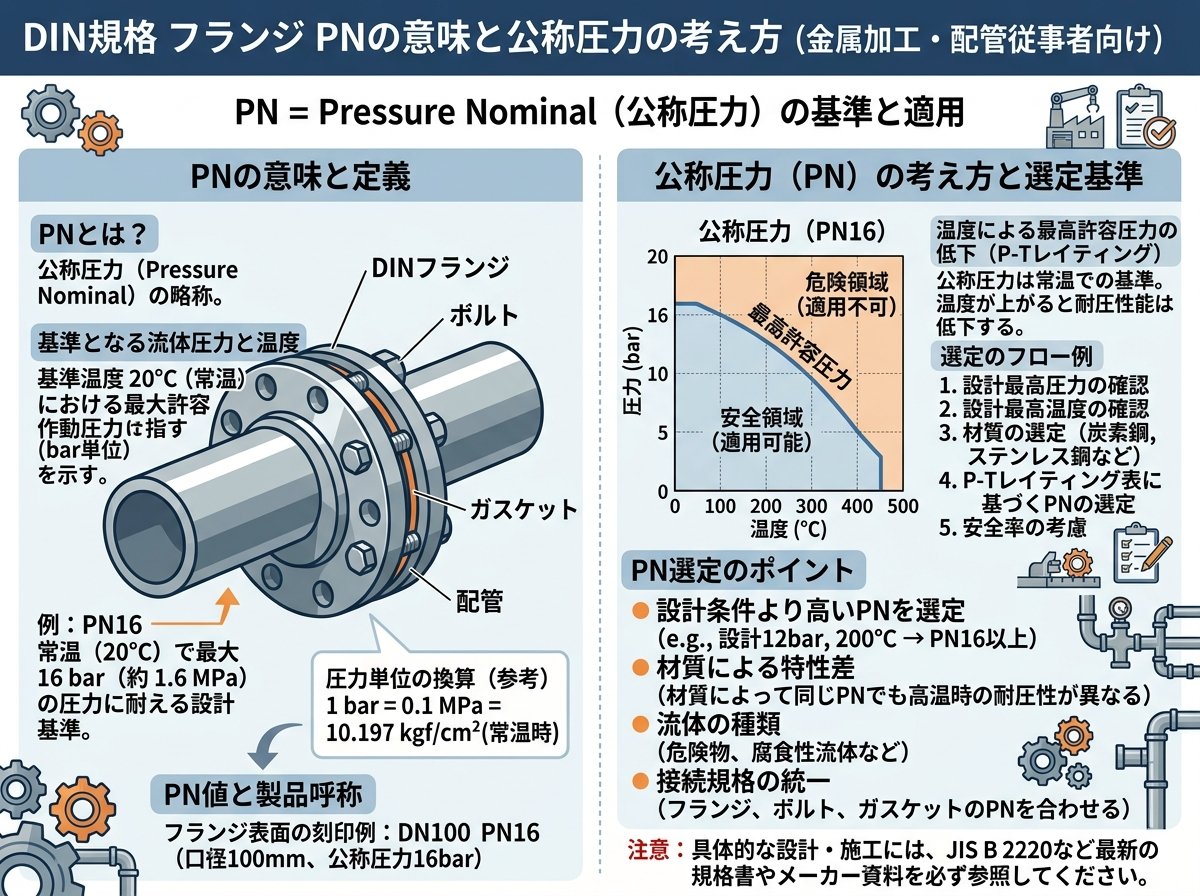

din規格 フランジ pnの意味と公称圧力の考え方

DIN規格フランジのPNは「Pressure Nominal」の略で、公称圧力を示す接頭辞として使われます。 たとえばPN10なら室温付近で約10bar、PN16なら約16barというイメージで、メートル系配管の圧力等級と寸法をまとめて規定する仕組みです。 つまりPNは単なる圧力だけでなく、「この圧力帯で使える寸法一式のセット名」として機能していると考えると整理しやすいです。 つまり名前と寸法が一体ということですね。 ja.mfgrobots(https://ja.mfgrobots.com/material/metal/1007009488.html)

DIN EN 1092-1では、鋼製フランジを対象にPN2.5、PN6、PN10、PN16、PN25、PN40、PN100などの公称圧力区分が用意され、DN10〜DN4000までのサイズと組み合わされます。 たとえばPN40フランジは「最大許容圧力が40bar（約4.0MPa）を超えない範囲で使用するフランジ一式」として寸法が細かく決められており、外径やボルトピッチ、厚みまで規格表1枚で追える構造です。 一般的な工場配管でよく見るのはPN10かPN16で、高圧の油圧ラインや蒸気ラインでPN25、PN40が検討されるイメージを持つと使い分けが楽になります。 PNごとに想定圧力帯が違うということだけ覚えておけばOKです。 ja.ssmalloy(https://ja.ssmalloy.com/flanges/din-en-1092-1-dimensions-of-pn-40-flanges.html)

実務上は、「設計圧力＋温度＋安全率」と「PNクラス」が合うかをまず確認し、次に相手機器（バルブ・ポンプ）のPN表示が揃っているかを確認する流れになります。 例えば20℃で設計圧力1.0MPaの水配管ならPN10でも条件を満たしますが、温度上昇で許容圧力が下がることもあるため、余裕を見てPN16を選ぶケースもあります。 温度による許容圧力の低下はメーカーごとの表で変わるので、カタログの「温度別許容圧力」の欄を一度は確認しておくと、あとでクレームを防ぎやすくなります。 つまりカタログ確認が原則です。 epowermetals(https://www.epowermetals.com/ja/how-to-avoid-mistakes-in-the-use-and-selection-of-flanges.html)

DIN EN 1092-1: 配管システムの鋼フランジに関する欧州規格の解説とPNの意味を整理した基礎資料です。
DIN EN 1092-1: 配管システムの鋼フランジに関する欧州規格

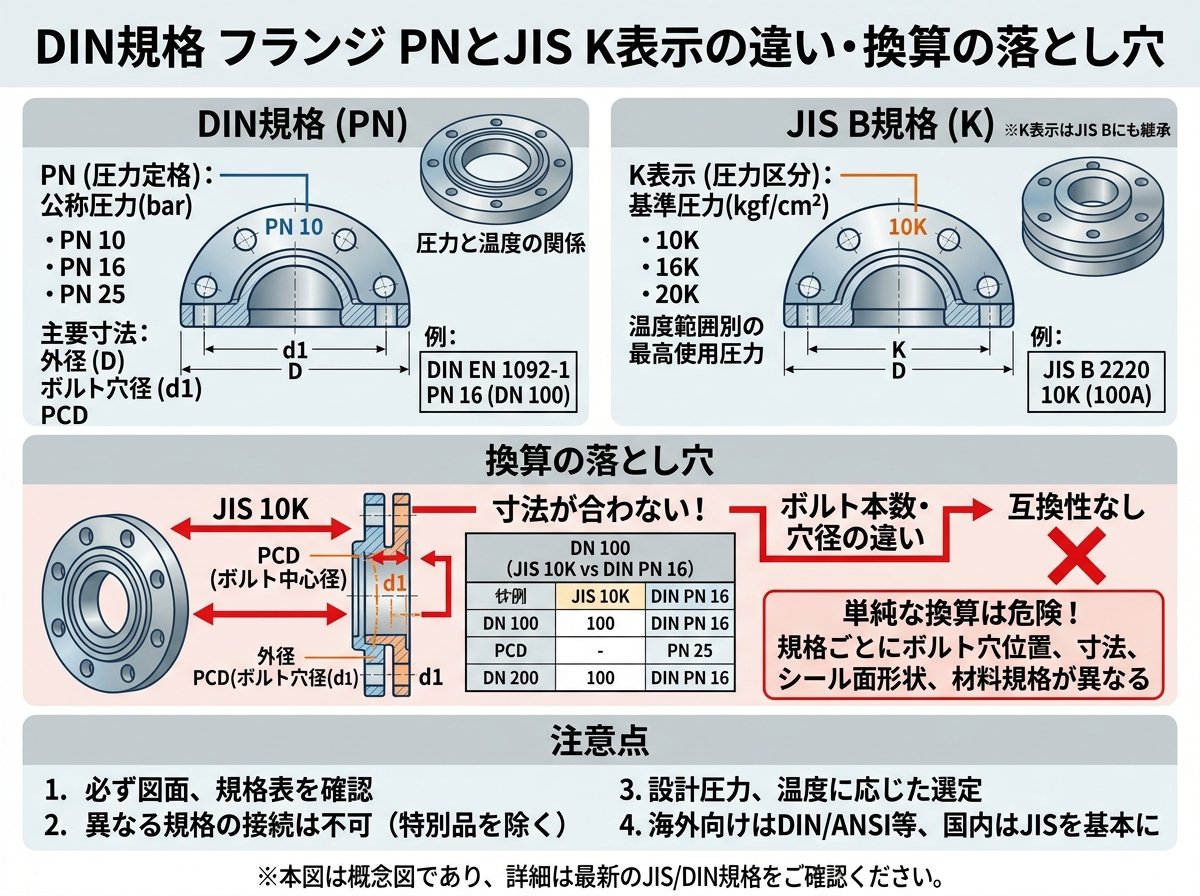

din規格 フランジ pnとJIS K表示の違い・換算の落とし穴

金属加工の現場では「PN10＝10K」「PN16＝16K」と覚えている方が多いですが、実際には表記体系も寸法も完全一致ではありません。 DINのPNは圧力クラスと寸法を一体で定義しているのに対し、JISフランジはK（キロ）表示で圧力クラスを示しつつ、別表で寸法が規定されているため、「圧力レベルは近いがボルト穴径やPCDが微妙に違う」といったケースがあります。 つまり数字が似ていても別物ということですね。 ptcxpump(https://www.ptcxpump.com/ja/faq/data/%E3%83%95%E3%83%A9%E3%83%B3%E3%82%B8%E4%BB%95%E6%A7%98-ANSI-JIS-DIN-GB.htm)

実際、JIS10KのDN100フランジとDIN PN10 DN100フランジを比べると、外径や内径、穴径が少しずつ異なり、そのままボルトオンで混用するとシール面が片当たりして漏えいリスクが上がります。 PNとKの対応表を見ると、PN10↔10K、PN16↔16Kはおおよその対応として紹介されますが、PN6やPN25、PN40とJIS5K、20K、30Kの間には「対応なし」の組み合わせもあり、安易な読み替えは危険です。 PN6→JIS相当なし、PN25→JIS相当なしという例外は、国際案件と国内設備をつなぐときの典型的なハマりポイントになります。 こうした例外だけは例外です。 ryokosangyo.co(https://www.ryokosangyo.co.jp/2025/11/04/16660)

設計図面がJIS表記のまま、実際の部材だけDIN品を手配した場合、「10KのつもりでPN10を入れたが、ガスケット面の形状が微妙に合わず、全数付け替え」という事例も起こり得ます。 配管径がDN200クラスでライン全長100m規模になると、フランジ・ガスケット・ボルト一式のやり直しだけで数百万円レベルの材料費と数日分の工事人件費、さらにライン停止による機会損失が重なります。 特に量産設備では1日の停止で数千万円の生産ロスになることもあり、「数字が似ているから大丈夫だろう」という判断がいかに高くつくかがよく分かります。 痛いですね。 epowermetals(https://www.epowermetals.com/ja/how-to-avoid-mistakes-in-the-use-and-selection-of-flanges.html)

こうしたトラブルを避けるには、少なくとも次の3点をルール化すると有効です。 gaiheki-katorihome(https://gaiheki-katorihome.com/DINhaikankikakuigaitoshikouchuuiten.html)
・図面に「DIN EN 1092-1 PN16」など規格名＋PNクラスを必ず明記する
・JISとDINが混在するラインでは、系統ごとに色分けやタグ表示で規格を見える化する
・見積もりや手配段階で、サプライヤに「JIS換算の有無」と「使用規格」を書面で確認する

また、規格間の換算表を社内共有フォルダや現場の掲示板に貼っておくと、新人や協力会社の担当者でも間違いにくくなります。 規格の読み替えルールを一度整理しておくと、日々の現場での小さな迷いも減り、結果的に作業時間の短縮やクレーム削減につながります。 つまり事前ルールづくりが基本です。 ptcxpump(https://www.ptcxpump.com/ja/faq/data/%E3%83%95%E3%83%A9%E3%83%B3%E3%82%B8%E4%BB%95%E6%A7%98-ANSI-JIS-DIN-GB.htm)

DIN配管規格とJIS・EN規格の違い、圧力表記と互換性の注意点をまとめた国内向けの技術解説です。
DIN配管規格とJIS・EN規格の違いと施工注意点

din規格 フランジ pn区分と寸法選定でありがちなミスとコストインパクト

DIN EN 1092-1に統合される前は、DIN2573（PN6）、DIN2576（PN10）など複数の番号が乱立しており、現在でも古い図面には旧DIN番号だけが記載されていることがあります。 その場合、現行のEN 1092-1のどのPN・どのタイプに対応するかをカタログで引き直さず、「たぶんPN10だろう」と感覚で決めてしまうと、板厚やボルト本数が不足するなど安全率が崩れます。 古い番号を現行PNに置き換える作業をサボると、後からまとめてツケが回ってきます。 結論は換算の裏取りが必要です。 ja.ssmalloy(https://ja.ssmalloy.com/info/din-en-1092-1-steel-flanges-93485233.html)

また、EN1092-1の中には「同じDNでも複数のPNを許容する例外」や、「特定のDNでは選べるPNクラスが制限される」パターンもあります。 例えば、PN10/PN16/PN25/PN40がDN10〜DN80で共通、PN10/PN16だけがDN100〜DN150で使える、といった細かい制約が規格本文には記載されています。 この制約を見落として、実際には規格が想定していない組み合わせで図面を書いてしまうと、調達段階で「そのPN×DNはカタログにない」となり、別注対応や設計やり直しで数週間レベルのリードタイム延長になることもあります。 つまり、規格の例外に注意すれば大丈夫です。 epowermetals(https://www.epowermetals.com/ja/how-to-avoid-mistakes-in-the-use-and-selection-of-flanges.html)

コスト面でも、必要以上に高いPNを選ぶとフランジの板厚やボルト径が増え、材料費・加工費・施工工数が一気に跳ね上がります。 例えば、DN200でPN16からPN40に上げると、フランジ1枚あたりの重量が1.5倍以上になるケースもあり、配管1ライン数十枚単位で積み上げると、総重量は東京ドームの観客席1ブロック分に相当するレベルで変わるイメージです。 その結果、クレーンや仮設足場の仕様まで見直しが必要になり、「安全率を取りすぎた設計」が数百万円単位の追加費用につながることもあります。 厳しいところですね。 ja.ssmalloy(https://ja.ssmalloy.com/flanges/din-en-1092-1-dimensions-of-pn-40-flanges.html)

逆に、実際の運転圧力や温度をきちんと見積もり、適切なPNを選べば、必要な安全率を確保しつつフランジサイズを最適化できます。 たとえば常温水1.0MPa程度であればPN10で十分なところを「念のため」とPN40にしているラインは意外と多く、既設配管の更新時にPNを見直すだけで、材料費と施工費を1〜2割削減できる例もあります。 コスト削減効果は地味ですが、ライン数が多い工場全体では年間数百万円規模になることもあり、設計段階でのPN見直しは非常にコスパのいい改善ポイントです。 いいことですね。 ptcxpump(https://www.ptcxpump.com/ja/faq/data/%E3%83%95%E3%83%A9%E3%83%B3%E3%82%B8%E4%BB%95%E6%A7%98-ANSI-JIS-DIN-GB.htm)

こうした最適化を進めるにあたっては、DIN EN 1092-1の寸法表と、各メーカーの圧力温度補正表、旧DIN→EN対応表をセットで参照できるようにしておくと便利です。 最近は、DNとPNを入力すると候補フランジの重量とボルト仕様を一覧で出してくれるWebツールやアプリもあり、早い段階で候補を比較することで、手戻りを減らしつつ現場の負担を軽くできます。 つまりツール活用が基本です。 ja.ssmalloy(https://ja.ssmalloy.com/flanges/din-en-1092-1-dimensions-of-pn-40-flanges.html)

DIN・EN・ANSIなど複数規格のフランジ仕様とPN圧力レベルを一覧で整理した技術資料です。
フランジ仕様（ANSI、JIS、DIN、GB）

din規格 フランジ pnとフランジ事故・締結不良リスク（現場で防ぐポイント）

フランジ自体のPNや規格が正しくても、締結やシール管理が不十分だと事故は起こります。 高圧ガス設備の統計では、フランジ締結部での事故が過去5年間で63件発生しており、その原因の約4割が締結管理不良、次いでシール管理不良や誤操作・誤判断が続いています。 つまり、規格選定だけでは事故は防ぎ切れないということですね。 khk.or(https://www.khk.or.jp/Portals/0/resources/activities/incident_investigation/hpg_incident/pdf/furanjijiko.pdf)

締結管理不良の中でも多いのが「ボルトの締め付けトルクのバラつき」と「温度変動による締付力低下」で、どちらもPNクラスに関係なく発生します。 たとえばPN40の高圧ラインでボルトの対角締めが徹底されておらず、一箇所だけ緩んだ状態で運転を続けると、局所的なガスケット圧縮不足からじわじわ漏えいが増え、最悪の場合は噴出事故につながります。 配管1本あたりのボルト本数はDN300クラスで16〜20本にもなり、そのうち1本でも締め忘れがあると、あなたの現場では「1/20の確率で漏れる要素」を抱えていることになります。 つまり均一締めが条件です。 khk.or(https://www.khk.or.jp/Portals/0/resources/activities/incident_investigation/hpg_incident/pdf/furanjijiko.pdf)

シール管理不良としては、ガスケット材質の選定ミスや、使用済みガスケットの再利用が典型的です。 高温スチームラインで本来は金属ガスケットや高温用シートが必要なところに、汎用のゴム系ガスケットを使ってしまうと、温度上昇で硬化や劣化が進み、数ヶ月〜数年でひび割れ・漏えいが発生します。 交換作業でガスケットをケチって再利用すれば、その場では数千円の節約でも、後のライン停止や緊急修理で数十万円単位の出費に跳ね返るのが現実です。 結論はガスケットのケチり厳禁です。 khk.or(https://www.khk.or.jp/Portals/0/resources/activities/incident_investigation/hpg_incident/pdf/furanjijiko.pdf)

誤操作・誤判断も見逃せません。 フランジを誤って開放してしまった事例が10件の誤操作事故のうち5件を占めており、半数が「開放してはいけない状態でボルトを抜いた」ケースです。 現場の感覚では、「フランジは止まっている配管だから安全」という思い込みが残りがちですが、実際には残圧や残留液がある状態で開放されることも多く、1件の事故で労災や設備損傷を招きます。 つまり手順書とロックアウトが原則です。 khk.or(https://www.khk.or.jp/Portals/0/resources/activities/incident_investigation/hpg_incident/pdf/furanjijiko.pdf)

これらのリスクに対しては、次のような対策が現実的です。 khk.or(https://www.khk.or.jp/Portals/0/resources/activities/incident_investigation/hpg_incident/pdf/furanjijiko.pdf)
・PNクラスに応じた締め付けトルク値を表にし、トルクレンチを必須化する
・ガスケット材質と再使用禁止のルールを写真付きの標準書で周知する
・フランジ開放作業には必ず閉止確認と残圧確認のチェックリストを用いる

特に金属加工の現場では、「自社で製作したフランジやスプールの品質は高いのに、現場での締結や運用で事故が起きる」というギャップがありがちです。 図面にPNや規格を正しく書くだけでなく、「どのように締めるか」「どのガスケットを使うか」までセットで指示することで、製造側としての責任範囲を明確にし、クレームや再作業を減らせます。 つまり設計と現場手順をつなぐことが重要です。 pref.okayama(https://www.pref.okayama.jp/uploaded/attachment/331857.pdf)

高圧ガス設備におけるフランジ締結部事故の統計と原因分析、対策の詳細レポートです。
高圧ガス設備におけるフランジ締結部の事故対策について

din規格 フランジ pnを扱う金属加工現場での図面・検図のコツ（独自視点）

最後に、金属加工側の立場から「DIN規格フランジPNを図面でどう書くか」「検図で何をチェックするか」という視点を整理します。 多くの工場で見られるのは、「客先から来た図面に規格が混在している」「PNだけ書いてあって規格名がない」といった、加工前から不安材料を抱えた状態です。 つまりスタート地点から情報不足ということですね。 ja.ssmalloy(https://ja.ssmalloy.com/info/din-en-1092-1-steel-flanges-93485233.html)

まず図面上では、少なくとも次の3点を必須項目にするのがおすすめです。 gaiheki-katorihome(https://gaiheki-katorihome.com/DINhaikankikakuigaitoshikouchuuiten.html)
・規格名：DIN EN 1092-1 など
・PNクラス：PN10、PN16、PN40 など
・フランジタイプ：Type 01A（プレート）、Type 11（溶接ネック）など

これにDNと材質（例えばDN100、S235JR）を加えれば、サプライヤ側は規格表とカタログだけで必要寸法を確定できます。 一方、「DN100 PN16フランジ」とだけ書かれている場合、JISなのかDINなのか、ENかANSIかまで含めて質問が必要になり、その都度1〜2日単位で見積もりが遅れます。 規格名を一行足すだけで、案件全体のリードタイムを数日短縮できるなら、これはコスパの高い改善です。 ja.ssmalloy(https://ja.ssmalloy.com/flanges/din-en-1092-1-dimensions-of-pn-40-flanges.html)

検図では、次のようなチェックリストを持っておくと便利です。 ja.ssmalloy(https://ja.ssmalloy.com/info/din-en-1092-1-steel-flanges-93485233.html)
・図面のPNと相手側機器のPNが一致しているか
・ガスケット面の形状（RF、FF、RTJなど）が両側で揃っているか
・ボルト穴径とピッチが標準寸法表と合っているか
・必要以上に高いPNを指定していないか（過剰仕様の洗い出し）

このチェックを1枚5分かけて行うだけで、「後から現場でボルトが入らない」「ガスケットが合わない」といったトラブルをかなりの割合で防げます。 図面枚数が100枚規模の案件で、1件の手戻りが平均10万円の損失だとすると、年間数十〜数百万円単位で効いてくる改善です。 結論は事前の検図が最強です。 pref.okayama(https://www.pref.okayama.jp/uploaded/attachment/331857.pdf)

さらに、社内の図面テンプレートやCADブロックに「DIN EN 1092-1 PN16 Type11」のような標準フランジを登録しておけば、設計者が一から寸法を引く必要がなくなります。 加工側としても、標準ブロックに合わせて治具やNCプログラムを整備しやすくなり、結果として加工時間の短縮や品質の安定につながります。 長さ200mmの小さなフランジ1枚の段取りが10分短縮できれば、1日20枚で合計200分、つまり3時間強の削減ですから、月間では1人分の工数に匹敵することもあります。 これは使えそうです。 shibaura-it.ac(https://www.shibaura-it.ac.jp/assets/2021tokkyokenreport.pdf)
