バックラッシュ測定をダイヤルゲージで行う正しい手順と注意点

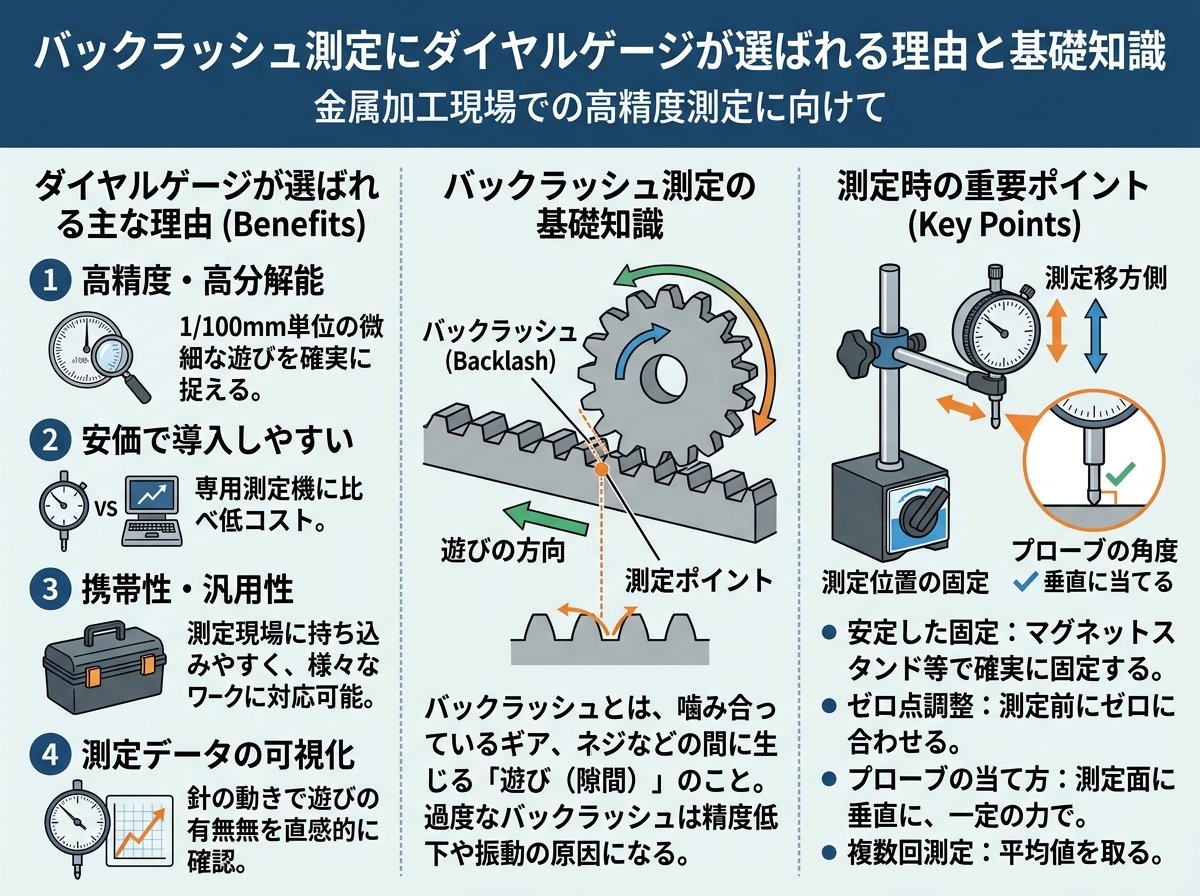

バックラッシュ測定にダイヤルゲージが選ばれる理由と基礎知識

バックラッシュとは、歯車やボールねじの歯面・溝の間に存在する「軸方向の遊び（隙間）」のことです。JIS B1192-1では「ナット本体とねじ軸の間に回転運動がないとき、その間の自由な軸方向の隙間」と定義されています。現場では「ガタ」と呼ばれることも多く、工作機械では毎日の操業に直結する管理値です。

バックラッシュがゼロに近いほど精度が出るように思えますが、それは誤解です。歯面どうしが密着しすぎると、加工誤差や熱膨張による干渉が起こり、摩耗や焼き付きの原因になります。JISやメーカーが「ノーバックラッシュは避けること」と明確に注意喚起しているのはそのためです。通常の歯車では歯の幅の2〜8%程度、標準サイズの平歯車（歯の幅20mmを例にとると、名刺の短辺より少し短い長さ）であれば0.1〜0.2mm前後の遊びが目安とされます。

ダイヤルゲージがバックラッシュ測定に選ばれる最大の理由は「コストと操作性のバランス」です。0.01mm（10μm）単位の分解能で微細な変位を読み取れながら、1台あたりの価格帯はアナログタイプで2,000〜1万円程度、デジタルタイプでも1〜3万円台から入手できます。レーザー干渉計は高精度ですが数十万円〜数百万円の設備投資が必要なため、大多数の現場では費用対効果の高いダイヤルゲージが第一選択になります。つまりコストが最大の理由です。

ダイヤルゲージの分類としては、スピンドル式（直読型）とてこ式（ピックテスト）の2種類があります。バックラッシュ測定では一般的にスピンドル式が使われますが、狭い場所や小径軸では、てこ式のほうがスペースに制約される分だけ使いやすい場面もあります。いずれを使う場合も「測定子の当たる方向と測定方向が正確に一致しているか」が誤差の最大要因になるため、セッティングには十分な注意が必要です。

参考：ダイヤルゲージの種類と特徴についての詳細な解説（キーエンス測定器ナビ）
https://www.keyence.co.jp/ss/products/measure-sys/measurement-selection/type/dial-gauge.jsp

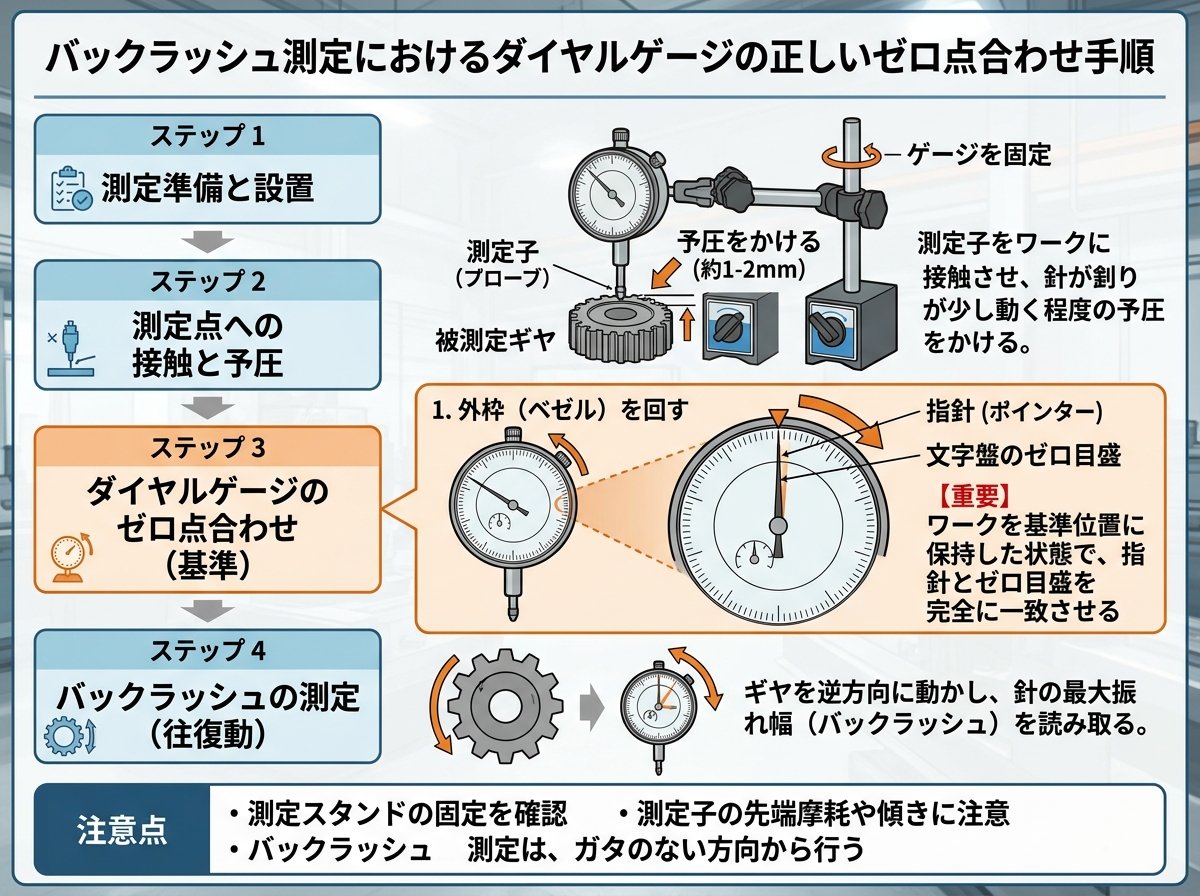

バックラッシュ測定でダイヤルゲージのゼロ点合わせを正しく行う手順

測定前のゼロ点合わせの方向を間違えると、バックラッシュが存在するのに「ゼロ」と表示されます。これがダイヤルゲージ測定で最も起こりやすいミスです。現場でも「ちゃんと測ったのに数値がおかしい」という経験をした方がいるとすれば、ほぼこの原因といえます。

ボールねじのバックラッシュ測定手順を例に、正しい流れを整理します。

ステップ	操作内容	ポイント
①	ねじ軸をプラス方向に動かして測定開始位置に止める	必ずプラス方向から進入すること
②	ダイヤルゲージをナットの近傍に当てゼロ点にセット	測定子の向きと軸方向を一致させる
③	ナットにプラス方向の外力をかける	手動または手動パルスで荷重をかける
④	外力を抜く	急激に抜かずゆっくり解除する
⑤	②と④のゲージ差を読む	この差がバックラッシュ量

① で「マイナス方向からアプローチしてゼロ点を取る」という逆の手順を踏むと、測定開始時にバックラッシュがすでに解放された状態になります。その後プラス→マイナスと往復させてもナットの実際の遊びが反映されず、ゼロと表示されてしまいます。これが「間違った測定手順」の正体で、意外にも現場のベテランでもやってしまうミスです。

もう一つ見逃されがちな注意点は、「複数回測定して平均をとる」ことです。1回だけの測定値に頼ると、スタンドのたわみや測定圧のばらつきによる外乱値をそのまま採用してしまうリスクがあります。最低3回は測定し、最大値・最小値・平均値を記録に残すのが原則です。これで信頼性が上がります。

参考：ボールねじのバックラッシュ測定方法と対策の詳細解説
https://kiwi-mechanical.com/ballscrew-backlash/

ダイヤルゲージの取り付け誤差がバックラッシュ測定精度を下げる具体的な原因

ダイヤルゲージ本体が正常でも、取り付け方が悪いと測定値は大きくずれます。ここを理解している人は意外と少ないです。

最もよくある原因は「アームのたわみ」です。マグネットスタンドのアームが長すぎる、またはダイヤルゲージの重量でアームが微妙に曲がっていると、測定子が斜めから当たるコサイン誤差（測定方向と直角からの角度ずれによる誤差）が発生します。理論上、測定方向から5°傾いただけで約0.4%の誤差が上乗せされます。バックラッシュが0.05mm程度の微小な値を扱っている場面では、この誤差は見過ごせません。

🔴 アームを長く伸ばしすぎている → 重力たわみで測定子が斜めになる

🔴 マグネットベースを振動のある部位に取り付けている → ゲージ自体が揺れて読み取りがブレる

🔴 測定子の当たる面が曲面・傾斜面になっている → 実際の変位よりも小さい値が出る

🔴 てこ式ダイヤルゲージで測定子の角度が大きくついている → 角度誤差が顕著に現れる

てこ式ダイヤルゲージ（ピックテスト）を使う場合は特に注意が必要です。測定子を測定方向に対して直角に当てないと、ゲージの可動範囲内でも誤差が最大10〜20%程度に達することがあります。キーエンスの技術資料でも「測定子を測定物の測定方向と直角になるようにセットするのが望ましい」と明記されています。

ダイヤルゲージのキャリブレーション（校正）も忘れがちなポイントです。日常使いのゲージでも、使用頻度が高いものは1年に1回程度、JCSSやISO/IEC 17025認定機関での校正を受けることが推奨されます。社内の「測定不確かさ」管理がある現場では、ゲージの校正記録が測定値の根拠になります。コスト面では校正費用が1台あたり3,000〜1万円程度かかることが多いですが、製品クレームによる損失と比べればはるかに小さいコストです。

参考：ダイヤルゲージの誤差原因と校正に関する基礎知識（ミツトヨ）
https://www.mitutoyo.co.jp/about-metrology/knowledge/dgt/

バックラッシュ測定後の対策：歯車・ボールねじ別の調整方法と補正技術

測定で数値が出たら、次は「どうするか」です。対策は大きく「機械的調整」と「ソフトウェア補正」の2つに分かれます。

歯車・ラック＆ピニオンの機械的調整

歯車バックラッシュの調整基本は「中心距離（軸間距離）を変える」ことです。2つのギアの中心距離を小さくするとバックラッシュは減り、大きくすると増えます。現場での実施方法としては、ハウジングと軸受の間にシムを挿入する方法が最も一般的です。シムの厚みを0.05mmずつ変えながら、ダイヤルゲージで値を確認していきます。

ラック＆ピニオンの調整では、一か所だけ測定して完了にしないことが重要です。ストロークの両端と中央など最低3点で測定し、すべての箇所で適正範囲に収まっていることを確認します。一か所でもバックラッシュがゼロに近い箇所があると、その部分で焼き付きや異音が起こるリスクが高まるからです。これが原則です。

ボールねじへの予圧による根本対策

ボールねじのバックラッシュを根本的に消すには「予圧（よあつ）」をかける方法が有効です。予圧の方式は以下のように分類されます。

⚙️ ダブルナット（ばね式）：軽い予圧向け。熱膨張への追従性が高い

⚙️ ダブルナット（間座式）：中〜重予圧向け。剛性が高くバックラッシュを確実に抑制できる

⚙️ オフセット方式：ナット1個でコンパクトに予圧をかけられる

⚙️ オーバーサイズボール方式：標準より微妙に大きなボールを使用して予圧をかける

ただし予圧を大きくするほどボールに負荷がかかり、寿命低下と許容回転数の低下というデメリットも発生します。「予圧があれば大きいほど良い」ではないことを覚えておく必要があります。

NCのバックラッシュ補正機能を活用する

工作機械のNC（数値制御装置）には、バックラッシュ補正のパラメータが搭載されています。例えば三菱電機の「M700Vシリーズ」には「位置依存漸増型バックラッシ補正」があり、軸移動の反転時に補正量を徐々に変化させることで象限突起を軽減します。補正値の設定にあたっては、前述のダイヤルゲージ測定で求めたバックラッシュ量をそのまま入力します。

重要な考え方は「機械側で調整しきれない分だけをソフトウェアで補正する」という順序です。機械のガタが大きいままNCのパラメータで補正しようとすると、補正量が大きすぎてハンチングやオーバーシュートを引き起こす可能性があります。機械的調整が先、補正は仕上げ、という順番が条件です。

参考：歯車バックラッシュの調整方法と設計・保守ポイントの解説
https://ammex.co.jp/2025/12/10/backlash-adjustment-method-gears/

バックラッシュ測定の記録管理：現場が見落としがちなデータ活用法

測定・調整後に「記録を残さない」現場は、次の停止日に同じ作業を一から繰り返すことになります。これは想像以上に時間とコストのムダです。

バックラッシュ測定の記録として残しておくべき情報は、測定日・測定箇所・使用したゲージ（機種・校正期限）・測定値（最大・最小・平均）・使用したシム厚さ・補正パラメータ値の6項目です。これらを1枚のシートにまとめておくだけで、次回の定期点検がスムーズになります。

特に「シム厚さと測定値の対応関係」を記録しておくことは大きな価値があります。たとえば「シム0.1mm追加でバックラッシュが0.03mm減少した」という実績データがあれば、次の調整時に試行錯誤なしに目標値への近道が見えます。記録の積み重ねが技能の財産です。

バックラッシュ値の経時変化を追うことで、摩耗速度の傾向管理も可能になります。新品組み付け時の初期値と、500時間・1000時間後の値を比較すれば、部品交換の適切なタイミングを予測することができます。「壊れてから交換」ではなく「壊れる前に計画交換」ができるため、ダウンタイムと緊急部品発注コストを大幅に削減できます。ある製造現場では、この傾向管理を導入することで予防保全が機能し、突発的な機械停止を年間で数件から1件以下に抑えた事例も報告されています。

現場での記録コストを下げるという観点では、デジタルダイヤルゲージを活用する方法があります。デジタルタイプはUSBやBluetooth経由でパソコンに数値を直接転送できる製品が増えており、ミツトヨの「ID-Sシリーズ」などは0.001mm（1μm）分解能でデータ転送にも対応しています。手書き記録のミスを減らしつつ、データの蓄積・分析が現場レベルで実現できます。これは使えそうです。
