焼付塗装とは？その方法と塗料の種類、メリットと耐久性

焼付塗装とは

焼付塗装の基本的な仕組みと塗料の種類

焼付塗装とは、その名の通り、塗料を塗布した後に高温の熱をかけて「焼き付ける」ことで塗膜を硬化させる塗装方法です 。具体的には、100℃から200℃程度の熱を加えることができる専用の乾燥炉（ベーキング炉）の中で、塗料の樹脂成分を熱化学反応（熱重合）させることで、強固な塗膜を形成します 。自然乾燥や常温硬化型の塗装とは異なり、熱によって強制的に硬化させるため、非常に短時間で安定した品質の塗膜を得られるのが最大の特徴です 。
この塗装方法で使用されるのは、熱を加えることで硬化する「熱硬化性塗料」です 。熱に耐えられない素材には適用できないという制約はありますが、金属製品のように高温に耐えられる素材に対しては、非常に優れた性能を発揮します。主な塗料の種類と特徴は以下の通りです。

• メラミン樹脂塗料: 比較的安価で、光沢や色の再現性に優れています。硬度も高く、屋内で使用される多くの金属製品に使われています。ただし、屋外での使用にはあまり向いていません 。
• アクリル樹脂塗料: メラミン樹脂塗料よりも耐候性や耐食性に優れており、屋外で使用される製品にも広く採用されています 。自動車のボディやガードレール、建材など、過酷な環境にさらされる場所でその性能を発揮します。
• フッ素樹脂塗料: 最高クラスの耐久性、耐候性、耐薬品性を誇る塗料です。価格は高価ですが、高層ビルの外壁や橋梁など、長期間にわたってメンテナンスが難しい場所で採用されます。
• 粉体塗料（パウダーコーティング）: 溶剤（シンナーなど）を一切使用しない、粉末状の塗料です。静電気を利用して素材に付着させた後、加熱して溶融・硬化させます 。環境負荷が低く、塗膜が厚く丈夫なため、工業機械や自動車部品、水道資材など幅広い分野で利用が拡大しています 。

焼付塗装の具体的な工程と下地処理の重要性

焼付塗装の品質は、その工程の精度に大きく左右されます。特に、塗装前の下地処理は塗膜の密着性や耐久性を決定づける最も重要なステップと言っても過言ではありません。一般的な焼付塗装の工程は、以下の流れで進められます。

1. ① 脱脂（だっし）: まず、塗装対象となる金属製品の表面に付着している油分や汚れ、サビなどを徹底的に除去します 。これを怠ると、塗料がしっかりと密着せず、後々の塗膜の剥がれやサビの発生原因となります。洗浄機や薬品（シンナーなど）を使って丁寧に行います 。
2. ② 下地処理（化成処理・研磨）: 脱脂後、より塗料の密着性を高めるために、リン酸塩皮膜処理などの化成処理を行います。これは、金属表面に微細な凹凸を形成し、塗料が食いつく「アンカー効果」を高めるための工程です。また、必要に応じてサンドペーパーなどで表面を研磨（サンディング）し、平滑に整える作業も行います 。
3. ③ 下塗り（プライマー塗装）: 防錆効果や、上塗り塗料との密着性を高めるための下塗り塗料（プライマー）を塗布します 。この工程が、製品を長期間サビから守るための重要な鍵となります。
4. ④ 上塗り（トップコート塗装）: お客様が希望する色や光沢を持つ上塗り塗料を塗布します。スプレーガンを用いた手吹き塗装や、静電気を利用して効率よく塗布する静電塗装など、製品の形状や数量に応じて最適な方法が選択されます 。
5. ⑤ 焼付乾燥: 塗装が終わった製品を乾燥炉に入れ、塗料の種類に応じた適切な温度と時間で加熱します。通常、120℃～180℃の温度で20分～30分程度焼き付けることで、塗膜は完全に硬化し、その性能を発揮します 。

これらの工程は一つ一つが非常に重要であり、どれか一つでも疎かにすると、期待される塗膜性能は得られません。特に下地処理は、最終的な仕上がりの美しさだけでなく、製品の寿命そのものを左右する生命線なのです。

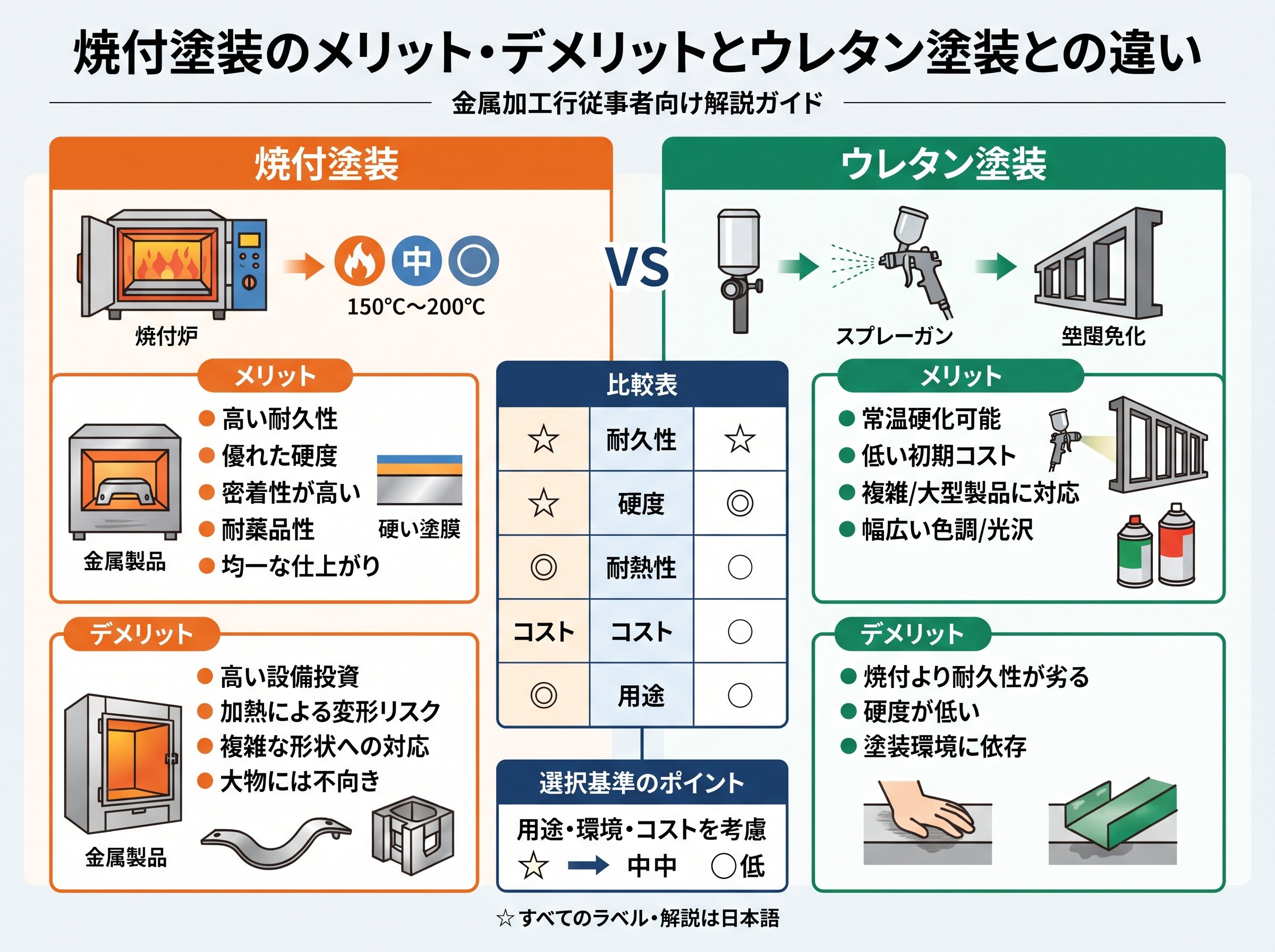

焼付塗装のメリット・デメリットとウレタン塗装との違い

焼付塗装は多くの優れた点を持つ一方で、いくつかの制約も存在します。ここでは、そのメリットとデメリットを明確にし、しばしば比較対象となるウレタン塗装との違いを解説します。
✅ 焼付塗装のメリット

• 圧倒的な塗膜の硬度と耐久性: 熱硬化によって形成された塗膜は非常に硬く、傷がつきにくいのが特徴です。密着性も高いため、衝撃を受けても剥がれにくいです 。
• 優れた耐候性と耐薬品性: アクリル樹脂やフッ素樹脂の焼付塗装は、紫外線や酸性雨、薬品などにも強いため、屋外での使用や過酷な環境下でも長期間にわたり製品を保護します 。
• 高い生産性と短納期: 加熱により20～30分という短時間で塗膜が完全硬化するため、次の工程にすぐ移れます 。自然乾燥に数日かかる場合に比べ、大幅な納期短縮が可能です 。
• 均一で美しい仕上がり: 塗膜が均一になりやすく、高い光沢感のある美しい外観を得意とします。

❌ 焼付塗装のデメリット

• 素材が限定される: 高温で焼き付けるため、プラスチックや木材など、熱に弱い素材には適用できません。対象は金属など耐熱性のある素材に限られます 。
• 専用の設備が必要: 塗装ブースに加えて、高温の乾燥炉が必須となるため、設備投資が大きく、対応できる工場が限られます 。
• 部分的な補修や重ね塗りが困難: 一度硬化した塗膜の上から再度焼き付けを行うことは基本的にできません 。そのため、部分的な補修は難しく、全剥離して再塗装する必要があります。

表：焼付塗装とウレタン塗装の比較

このように、生産効率と究極の塗膜性能を求めるなら焼付塗装、素材を選ばず柔軟な対応を求めるならウレタン塗装、というように、それぞれの特性を理解し、用途に応じて最適な方法を選択することが重要です。

焼付塗装の意外な歴史と日本の伝統技術との関係

現代の工業製品に欠かせない焼付塗装ですが、そのルーツを探ると、意外な歴史と日本の伝統技術との繋がりが見えてきます 。焼付塗装の直接的な起源は、20世紀初頭のアメリカで自動車の大量生産が始まった時代にさかのぼります 。フォード社が始めたベルトコンベアによる生産ラインでは、従来の自然乾燥による塗装では乾燥時間が長すぎて、生産スピードに全く追いつきませんでした。そこで、生産効率を劇的に向上させるために開発されたのが、熱をかけて強制的に乾燥・硬化させる焼付塗装の技術だったのです。
一方、日本には古くから「漆塗り」という世界に誇る塗装技術が存在します。特に、漆を何度も塗り重ね、その都度研磨を繰り返して鏡のような光沢を出す「呂色仕上（ろいろしあげ）」という技法は、まさに究極の塗装技術と言えるでしょう 。この「塗布と研磨を繰り返して美しい塗膜を作る」という精神は、現代の高品質な焼付塗装にも通じるものがあります。明治時代に西洋から油性塗料やラッカーといった近代的な塗装技術が導入されると、日本の職人たちは古来の漆塗りで培われた繊細な感覚や技術を応用し、それらの技術を発展させていきました 。
戦後の高度経済成長期に入ると、自動車産業や家電産業の発展とともに、日本でも焼付塗装の技術は大きく進化しました 。初期のメラミン樹脂塗料から、より耐候性の高いアクリル樹脂塗料へと主流が移り変わり、屋外での使用にも耐えうる高品質な塗装が大量生産されるようになりました 。つまり、現代の焼付塗装は、西洋の大量生産技術と、日本の伝統的な職人技や美意識が融合して発展してきた、ハイブリッドな技術であるとも言えるのです。単なる工業技術というだけでなく、その背景には長い歴史と文化的な繋がりが隠されているのは、非常に興味深い点です。
塗装の歴史について、より詳しく知りたい方は以下の資料が参考になります。
参考リンク：塗装の歴史を解説した資料
https://www.savepaint.net/contents/cat4/post-26.html

パール金属 ワコートレーディング 焼付塗装 片手鍋 16cm ガラス蓋付 ふっ素加工 IH対応 ニューフォア HB-8050 レッド
