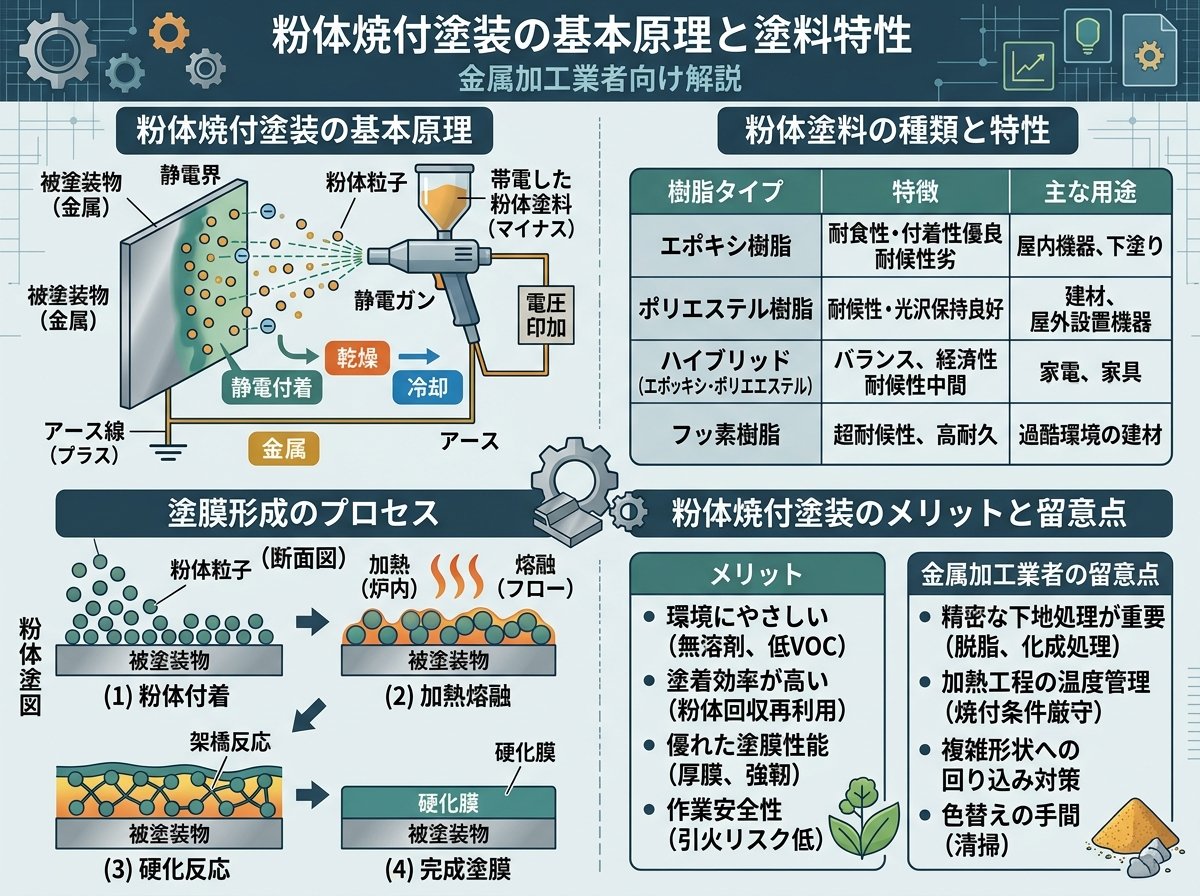

粉体焼付塗装は、液体塗料ではなく粉末状の塗料を使用する革新的な表面処理技術です。通常の塗装では有機溶剤が使われますが、粉体塗装は溶剤を含まないドライパウダーを静電気の力で被塗物に付着させます。粉体塗料の粒子は顔料・樹脂・添加剤を細かく粉砕したもので、直径5～100㎛程度の微細な粒子が均一に混合されています。この粉体が静電スプレーガンから噴射される際に帯電し、アース接続された被塗物の表面に強力に引き寄せられるメカニズムが、粉体焼付塗装の基本となっています。
従来の溶剤型焼付塗装と異なり、粉体は液体ではなく固体であるため、タレ現象（重力により塗料が垂直に流れ落ちる現象）やムラの発生が本質的に少なくなります。特に複雑な凹凸形状の製品では、粉体が静電気で吸着するため、凹部や角部にもムラなく付着するという大きな利点があります。金属加工業界では自動車部品、ガードレール、建築資材、家電製品など、耐久性と美観が求められる製品に広く採用されています。
粉体焼付塗装の仕上がり品質を決定する最初の重要工程が、下地処理です。いかに高品質な粉体塗料を使用しても、下地処理が不十分では塗膜の密着性が損なわれ、剥離や腐食につながります。脱脂作業では、被塗物表面に付着した油脂・汚れ・酸化物を完全に除去することが必須です。アルカリ性洗浄、有機溶剤洗浄、炭化水素系洗浄など、汚れの種類に応じて適切な洗浄方法を選定する必要があります。
脱脂後の研磨工程では、サンドブラストやグラインダーを用いて金属表面に意図的に微細な凹凸を形成します。これにより塗料との接触面積が増加し、密着性が格段に向上します。スチール製品にはブラスト処理が標準的で、表面粗さ目安Ra 6～12㎛程度に仕上げることが推奨されています。アルミニウムやステンレスでは、研磨による傷付きの美観への影響を考慮し、洗浄との組み合わせで対応することが一般的です。脱脂洗浄後には、残留物が残らないよう最終すすぎを徹底し、乾燥時間を設けて水分を完全に除去することが、粉体焼付塗装の品質を左右します。
粉体焼付塗装で塗料を被塗物に付着させるメカニズムは、静電気を利用した帯電原理にあります。静電スプレーガンには5～10kV程度の高電圧が印加され、ここを通過する粉体粒子に負の電荷が付与されます。一方、被塗物はアース（接地）されているか正の電荷を持つため、帯電した粉体粒子は電気的引力により被塗物表面に効率よく引き寄せられます。この静電気力は、塗料の微細粒子が重力の影響をほぼ受けない程度に強大であり、複雑な形状や凹凸面にも均一に塗料が到達する理由となっています。
粉体焼付塗装における膜厚形成は、溶剤型焼付塗装と比較して大きな差異があります。一般的な溶剤塗装では1回の塗装で10～20㎛程度の膜厚が限度ですが、粉体焼付塗装では40～150㎛の膜厚が一度の工程で実現できます。この厚膜形成が可能な理由は、粉体粒子が液体よりも粒径が大きく、静電気で被塗物に堆積する際に複数層の粒子が積み重なるためです。一般的には60㎛前後の膜厚が基本となり、耐久性と経済効率のバランスに優れています。膜厚が厚いほど防錆性能が向上しますが、30㎛以下の薄膜形成には粉体塗装は不向きであり、用途に応じた膜厚設計が重要です。
粉体が被塗物表面に付着した後、次段階の高温焼付加熱により塗膜が完成します。焼付炉内の温度は160℃～200℃に設定され、塗装された被塗物は通常15～30分間この高温環境に保持されます。加熱温度と時間は使用する粉体塗料の種類によって異なり、メラミン系・ポリエステル系・エポキシ系などの樹脂によって最適な焼付条件が決定されます。加熱時間が不足すると塗膜が十分に硬化せず、耐久性が低下する一方、過度な加熱は被塗物の金属組織変化や塗膜の変色につながるため、厳密な温度・時間管理が不可欠です。
焼付炉内での物理化学変化は、粉体粒子の溶融から始まります。粉体の融点に達すると、粒子が液体状に変化し、隣接する粒子と融合して連続した塗膜層を形成します。同時に樹脂成分間での架橋反応が進行し、三次元的に結合した強固で耐久性の高い塗膜が形成されます。冷却後、この塗膜は機械的強度、耐熱性、耐油性、防錆性などで溶剤型塗膜を大きく上回る性能を発揮します。炉内温度の均一性を保つため、スパイラル式や水平搬送式など効率的な加熱方式の採用が製造現場では一般的です。
金属加工業における焼付塗装には、粉体型と溶剤型（液体型）の2つの主流技術があり、用途に応じた選択が製品品質を大きく左右します。溶剤型焼付塗装は、液状塗料を使用するため、細かい色調表現や光沢度の調整が容易であり、複雑な意匠デザインが必要な製品に適しています。薄く均一な仕上がりが特徴で、自動車ボディや家電製品の見た目品質が重視される分野で好まれています。しかし有機溶剤を含むため、揮発性有機化合物（VOC）の排出による環境負荷が高く、廃液処理コストも発生します。
一方、粉体焼付塗装は塗膜厚が40～150㎛と格段に厚いため、防錆性能が優れており、耐用年数が約15～20年と長期に及びます。厚膜により金属と外部環境が完全に遮断され、腐食進行が著しく遅延します。環境負荷がほぼゼロで、VOC排出規制への対応が容易である利点があります。塗料ロスが少なく経済効率に優れ、複雑形状への均一塗装も得意です。デメリットとしては、複雑な色調表現が難しく、初期設備投資が高額という点があります。外観の美しさを最優先する製品には溶剤型、耐久性と環境配慮を重視する用途には粉体型という棲み分けが業界の標準となっています。
粉体焼付塗装の生産現場では、安定した品質維持のため複数の管理項目が設定されます。膜厚管理は最も重要な項目で、均一に60㎛前後の膜厚を実現することが、耐久性と仕上がりの鍵となります。デジタル膜厚計を用いた定期測定により、不良品の早期発見と工程調整が可能です。付着不良（ピンホール、塗料こぼれ）の防止には、下地処理の徹底と被塗物のアース接続の確実性確保が不可欠です。
静電スプレーガンのメンテナンスも重要で、ノズルの清掃不良やフィルタの目詰まりは、粉体の噴霧均一性を損なわせます。焼付炉の温度管理も厳密に行われ、温度センサとデータレコーダにより常時監視される製造現場が大多数です。粉体塗料の湿度管理にも注意が必要で、吸湿した粉体は帯電特性が低下し、付着性が悪化します。密閉容器での保管と、使用時の管理が重要です。表面仕上がりの「ゆず肌」外観は粉体塗装の特性ですが、光沢度の統一には粉体粒径のばらつき管理が関係しており、製造効率と品質のバランスを取りながら工程最適化が進められています。
焼付塗装と粉体塗装の違いについての詳細解説。メリット・デメリット、実装技術の比較内容が参考になります。
焼付塗装と粉体塗装の費用・納期・仕上がり比較。業者選びのポイントと発注前チェックリスト。
静電粉体塗装の基礎とメカニズム、粒子帯電の理論的背景。
粉体塗装の膜厚特性と測定方法。溶剤塗装との差異と品質管理の重要性。
鍛造ペグ エリッゼステーク 28cm オレンジ粉体焼付塗装 MK-280OR MADE IN JAPAN (5本セット)
