吊り下げフック塗装の工程と素材選定の実践
金属加工業者必読！吊り下げフックの効果的な塗装技法から、破損を防ぐメンテナンス方法まで、実際の工場現場で応用できるノウハウをご紹介。治具効率を最大化する塗装フック選びのポイントとは？
金属加工ガイド
吊り下げフック塗装の工程と実装ノウハウ

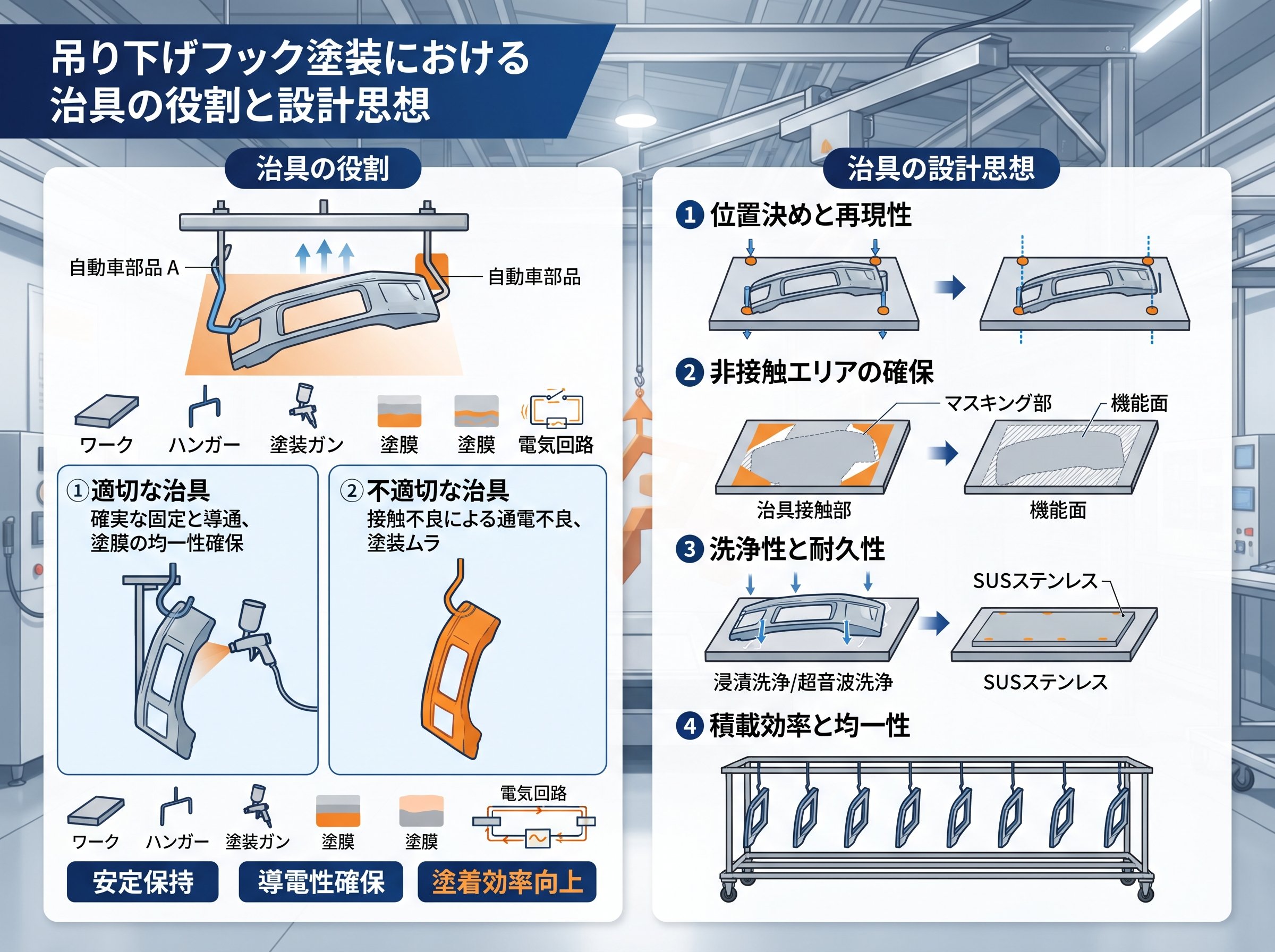

吊り下げフック塗装における治具の役割と設計思想
金属加工業界では、複雑な形状の部品や大型の構成要素を効率的に塗装するため、吊り下げフックを活用した塗装治具システムが必須となっています。塗装治具としての吊り下げフックは、単なる吊り上げ機能だけでなく、塗装後の仕上がり品質と作業効率のバランスを取りながら機能する高度な工業用具です。
塗装治具における吊り下げフックの主要な機能は、ワークを確実に吊り上げることはもちろんのこと、塗装面にできるだけ治具跡を残さないように設計されることが重要です。従来の単純なフック設計では、ワークとの接触面が広くなり、そこに塗膜が付着して後処理の際にバリや割れが発生するという課題が存在していました。現在の業界標準では、接触面を最小化する鋭利な先端形状や、プレート状の設計により治具跡を大幅に削減する工夫が施されています。
複数のワークを同時に吊り下げる場合の注意点も重要です。2本のフックでワークを吊ると、塗装ラインのカーブやスロープでワークが傾き、別のワークに接触するケースが報告されています。このような場合には1点吊りのハンガーを使用することで安全性と品質の両立が可能です。
参考情報：塗装治具の選定方法と実装事例
株式会社岩田製作所「塗装治具の選び方と、塗装トラブルの解決法」では、実際の工場現場における治具選定の課題と解決策を詳しく解説しており、フック破損への対応策や効率化のヒントが満載です。
吊り下げフックの材質特性と塗装環境への適応
吊り下げフックの材質選定は、塗装方式や被塗物の特性によって大きく異なります。一般的に使用される材質には鉄製とステンレス製が主流です。鉄製フックは価格が手頃であり、加工性に優れているため、多くの中小規模の塗装工場で採用されています。一方、ステンレス製フックは耐食性に優れており、特に水性塗料や環境対応型の塗料を使用する際に選定されることが多いです。
さらに、フックの表面処理も重要な要素です。電気メッキや溶融亜鉛メッキを施したフックは耐久性が向上し、長期間にわたって使用可能になります。特に静電粉体塗装を行う工場では、フックの導電性が重要な指標となるため、メッキ処理の品質管理は欠かせません。
フックの形状も材質と同様に重要な決定要因です。スタンダードフック、バーチカルフック、クイックシャフトフックなど、複数の形状が存在し、それぞれワークの形状や塗装方式に応じて選定されます。バーチカルフックの場合、ハンガーに掛けやすい上部形状が特徴で、ワーク吊り下げ部に2種類以上の角度オプションが用意されていることが一般的です。
吊り下げフック塗装後の塗膜剥離と効率化戦略
塗装完了後のフック部分における塗膜管理は、次回使用時の品質保証に関わる重要なプロセスです。従来の一体型ハンガーの場合、ショットブラストで塗膜全体を剥離するときにフックが脱落するリスクが高く、破損のもとになっていました。業界の最新トレンドは、フックが取り替え可能な設計への移行です。
フックが着脱可能な構造を採用することで、塗膜剥離時に本体ハンガーを保護しながら、破損したフックのみを新しいものに交換できます。この方式により、生産効率を落とさずにメンテナンスが実行でき、長期的なコスト削減にもつながります。また、塗膜剥離用の専用薬剤を使用する場合、フック部分を取り外して別途処理することで、薬剤の効率的な使用も可能になります。
ショットブラスト以外の塗膜剥離方法として、専用のはく離剤を使用する方法も実用的です。油性塗料、ラッカー、一般合成樹脂系塗膜に対応した強力なはく離性能を備えた薬剤が市販されており、これらを使用することで機械的な負荷を軽減できます。フック表面に残った塗膜を手作業で除去する際は、研磨剤を含まないクロス等で丁寧に拭き取ることが、フック寿命を延ばすコツです。
参考情報：塗装用ハンガー商品と実装事例
モノタロウ「塗装治具 ハンガー」では、実際の工場で使用されている様々な吊り下げフック製品の仕様比較や、最新型の効率化治具が紹介されており、実務的な製品選定に役立つ情報が豊富に掲載されています。
吊り下げフック塗装の複合治具システムと多品種対応
現代の金属加工工場では、多種多様な形状の部品を同一の塗装ラインで処理するニーズが高まっています。従来は、ワークの形状ごとに個別の塗装治具（ハンガーやフック）を設計・試作・量産し、大量に保管するという非効率な運用が一般的でした。この方式では、治具製作だけでも膨大な時間と手間がかかり、保管スペースも圧迫されるという課題がありました。
先進的な工場では、フックやアタッチメントを取り替え可能な塗装治具システムの導入により、この課題を克服しています。1つのハンガー本体に対して、複数のフック種類を用意しておき、ワークの形状に応じてフックのみを交換するアプローチです。このシステムにより、治具本体の数を最小限に抑えながら、対応できる部品形状の幅を大幅に拡大できます。
プレート状のフックを採用した設計は、耐荷重性能も優れており、吊り下げポイントで最大30kg程度、ハンガー全体では最大100kg程度の荷重に対応できるものが主流です。複数のフック種類を用意することで、小型部品から中型部品まで、幅広い被塗物に対応が可能になり、工場全体の生産性向上に直結します。
メンテナンスの観点からも、フック交換式システムは利点があります。塗膜剥離時に本体ハンガーの全体塗膜を剥離する必要がなく、交換対象となるフックやアタッチメント部分の塗膜剥離のみで足りるため、メンテナンス負担が大幅に軽減されます。このような効率化により、長期的には治具の入替費用も削減でき、工場全体のコスト構造の改善につながります。
吊り下げフック塗装における非塗装部分の保護と精密マスキング技術
金属加工部品の塗装では、ネジ穴などの非塗装部分をいかに効率的に保護するかが、最終製品の品質を左右する重要な要素です。従来の手法では、ネジ穴に金属ボルトをはめ込んでマスキングを行い、塗装・焼付後にボルトを取り外すというプロセスが一般的でした。しかし、この方法には複数の課題があります。
ボルト付け外しに多大な時間と手間がかかることが第一の課題です。加えて、ボルトを外した後、その周囲に塗装が厚く残ったり、バリや割れが発生するなど、後工程で追加的な修正作業が必要になるケースが多々ありました。これらの問題を根本的に解決するため、業界では精密なマスキング治具の採用が進んでいます。
ツバ付きやフランジ付きの円錐プラグ（マスキングプラグ）は、この課題への実践的なソリューションとして注目されています。シリコン素材で製造されたこれらのプラグは、耐熱温度が220℃に達するため、高温焼付工程にも耐えられる高い耐久性を備えています。ツバ形状の設計により、ネジ穴の周囲に塗膜が過剰に付着することなく、きれいに仕上げることが可能です。
使用方法も極めてシンプルです。塗装前にネジ穴にプラグを差し込み、塗装が完了してからプラグを抜くだけで良く、ボルト付け外しのような複雑な手順は不要です。塗装後、取り外したプラグを指で揉み込むだけで塗膜が剥離できるため、追加工具を使わずに処理できます。さらに重要な利点として、この方法によってバリや割れの発生をほぼ確実に防ぐことができ、後工程での修正作業を大幅に削減できます。
参考情報：精密マスキング治具の実装事例
株式会社岩田製作所「塗装用ハンガー 効率化の事例」では、複数のワーク吊り方法や、様々な部品形状に対応したマスキング技術の実例が詳細に紹介されており、自社の工程改善にも応用できる具体的な情報が豊富です。
