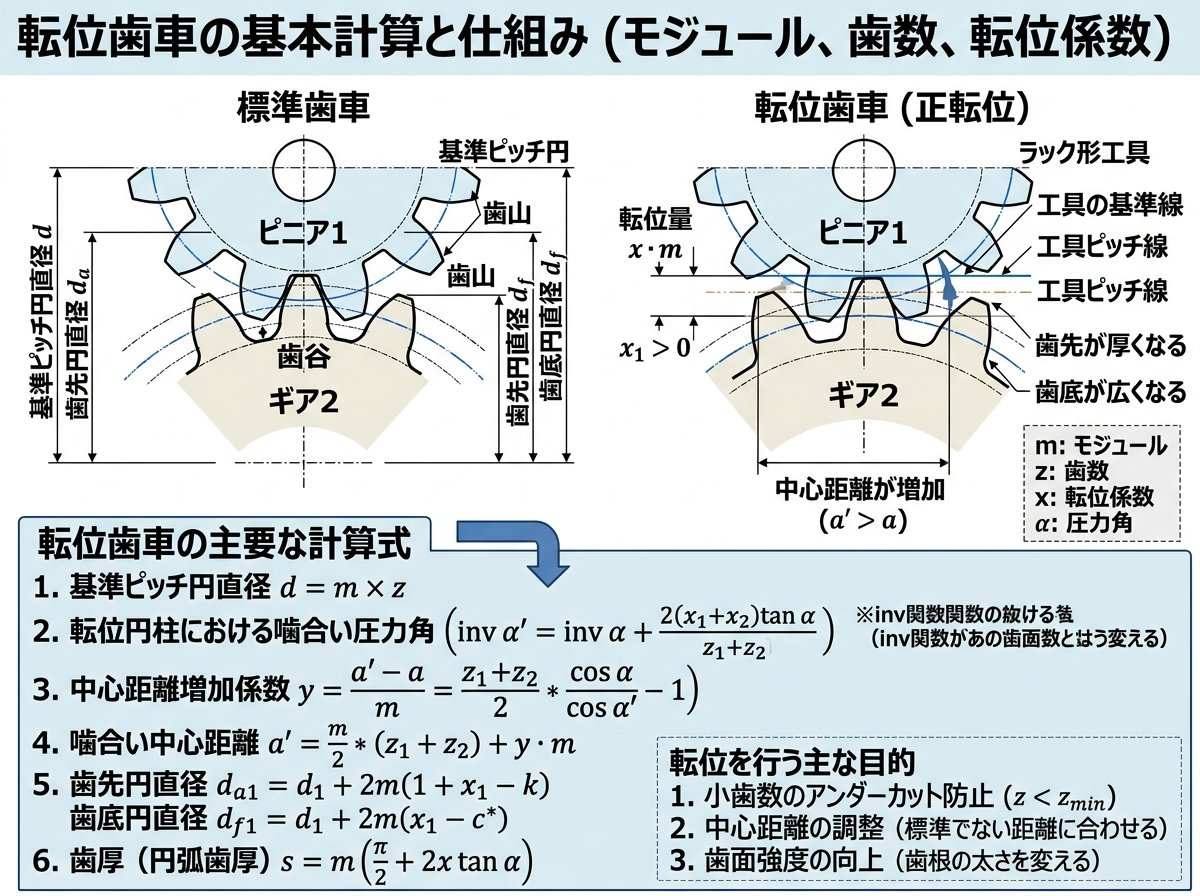

転位歯車の計算は、モジュール\(m\)、歯数\(z\)、転位係数\(x\)の3つでほぼ決まります。例えばモジュール2、歯数20、転位係数0.5の場合、基準ピッチ円直径は\(d = m \times z = 40mm\)ですが、転位によって実効寸法が変わります。ここを見落とす人が多いです。

つまり基本は単純です。

外径は\(d_a = m(z + 2 + 2x)\)で求まります。例えば同条件なら\(2(20+2+1)=46mm\)になり、標準歯車より大きくなります。この差が組み付け誤差の原因になります。

結論は公式理解です。

この計算を知らずにCAM任せにすると、中心距離が0.5mm以上ズレるケースもあります。これははがきの厚み数枚分ですが、ギヤでは致命的です。加工前に手計算で確認するだけで防げます。

転位歯車 計算 圧力角 かみあい率 注意点

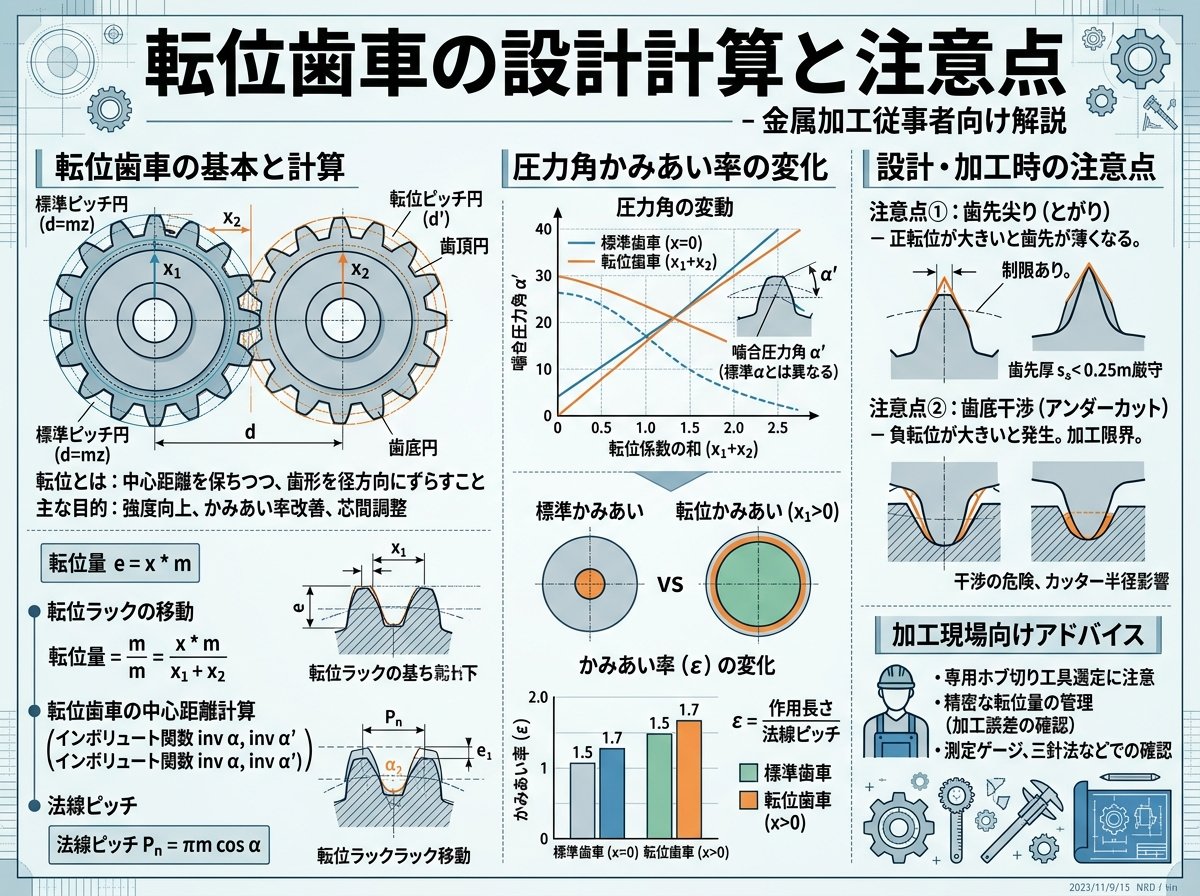

転位歯車では圧力角（通常20度）が変わらないと思いがちですが、実効圧力角は変化します。これによりかみあい率が低下し、騒音や振動が増えます。実際、かみあい率が1.2を下回ると異音が出やすいです。

ここが重要です。

かみあい率は歯の接触長さで決まり、転位量が大きいほど短くなる傾向があります。例えば転位係数1.0にすると、接触率が約10〜20%低下するケースもあります。これは回転時の衝撃増加につながります。

注意が必要です。

騒音クレームを防ぐ場面では、かみあい率確保が狙いになります。対策としては、設計段階で「かみあい率1.4以上」を目安に計算ツール（KHKの計算表など）で確認するのが有効です。確認するだけでトラブル回避につながります。

歯車計算の基礎と具体例がまとまっている資料
https://khkgears.net/gear-knowledge/gear_technical_reference/

転位歯車 計算 中心距離 変化 影響

転位歯車では中心距離が変わります。ここを無視すると組立不能になります。中心距離は\(a = \frac{m(z_1+z_2)}{2} + m(x_1+x_2)\)で計算されます。

これが基本です。

例えば歯数20と40、転位係数がそれぞれ0.5なら、中心距離は標準より2mm増加します。2mmはボルト穴1つ分ズレるレベルです。現場では「入らない」が発生します。

痛いですね。

治具設計や軸間距離固定の機械では、このズレが致命的です。組付け不良のリスク場面では、「事前に中心距離を紙に書いて確認する」ことが狙いになります。手書きでも十分効果があります。

転位歯車 計算 具体例 加工現場 ケース

実際の現場では、転位係数を0.3〜0.7で使うことが多いです。例えば小歯車の歯先強度を上げたい場合、正の転位を使います。逆に干渉回避では負の転位も使います。

用途で変わります。

ある加工現場では、転位係数を0.2間違えただけでバックラッシが0.1mm増え、ガタ音が発生しました。0.1mmはコピー用紙1枚分程度ですが、回転体では大問題です。

意外ですね。

品質トラブルのリスク場面では、「試作時にダイヤルゲージでバックラッシ測定」が狙いになります。簡単な測定ですが、量産不良を防げます。

転位歯車 計算 工具補正 実測ズレ対策

理論計算だけでは不十分です。ホブ盤やNC加工では工具摩耗や補正値の影響が出ます。例えばホブ摩耗0.05mmで歯厚が変わり、転位効果が崩れます。

ここが盲点です。

現場では「理論値＋実測補正」がセットです。歯厚マイクロメータで測ると、設計値との差が±0.03mm程度出ることは珍しくありません。これが積み重なると不良になります。

実測が重要です。

寸法ズレのリスク場面では、「加工後に1回だけ実測して補正値を更新」が狙いになります。1回の確認で不良率を大きく下げられます。これは使えそうです。
